高中物理人教版 (新课标)选修31 交变电流课堂检测

这是一份高中物理人教版 (新课标)选修31 交变电流课堂检测，共5页。

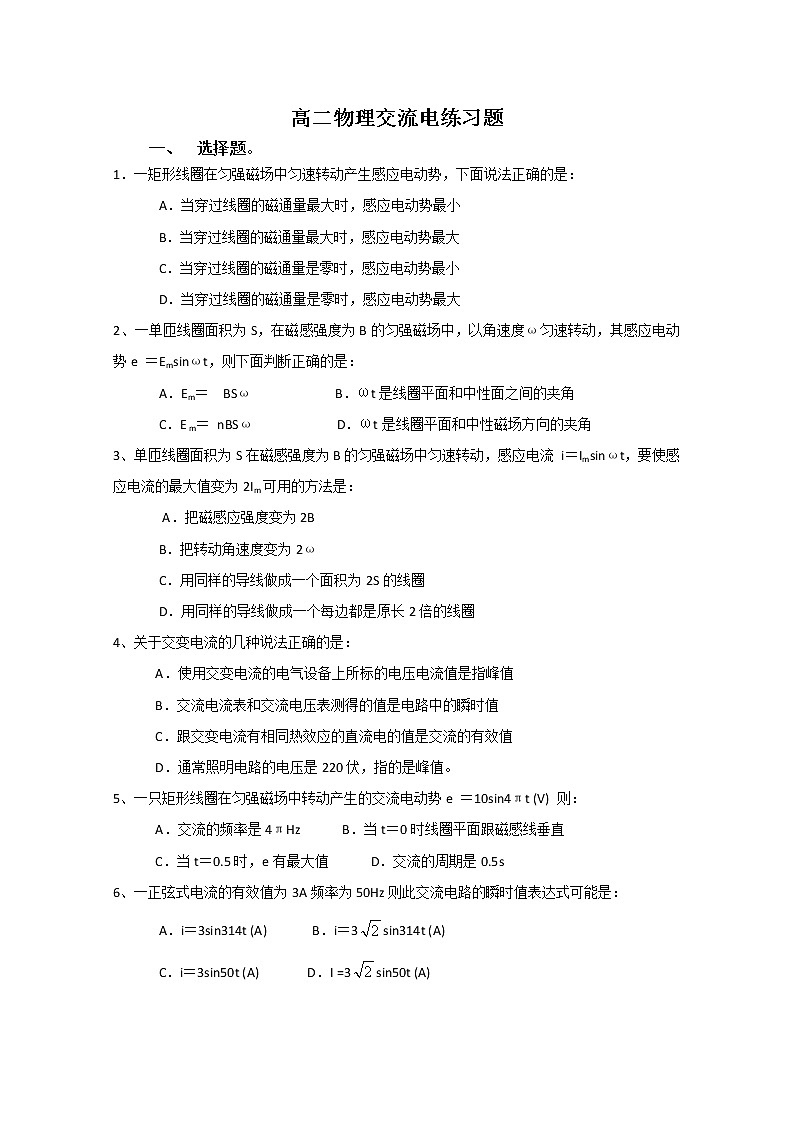

1．一矩形线圈在匀强磁场中匀速转动产生感应电动势，下面说法正确的是：
A．当穿过线圈的磁通量最大时，感应电动势最小
B．当穿过线圈的磁通量最大时，感应电动势最大
C．当穿过线圈的磁通量是零时，感应电动势最小
D．当穿过线圈的磁通量是零时，感应电动势最大
2、一单匝线圈面积为S，在磁感强度为B的匀强磁场中，以角速度ω匀速转动，其感应电动势e ＝Emsinωt，则下面判断正确的是：
A．Em＝ BSω B．ωt是线圈平面和中性面之间的夹角
C．E m＝ nBSω D．ωt是线圈平面和中性磁场方向的夹角
3、单匝线圈面积为S在磁感强度为B的匀强磁场中匀速转动，感应电流 i＝Imsinωt，要使感应电流的最大值变为2Im可用的方法是：
A．把磁感应强度变为2B
B．把转动角速度变为2ω
C．用同样的导线做成一个面积为2S的线圈
D．用同样的导线做成一个每边都是原长2倍的线圈
4、关于交变电流的几种说法正确的是：
A．使用交变电流的电气设备上所标的电压电流值是指峰值
B．交流电流表和交流电压表测得的值是电路中的瞬时值
C．跟交变电流有相同热效应的直流电的值是交流的有效值
D．通常照明电路的电压是220伏，指的是峰值。
5、一只矩形线圈在匀强磁场中转动产生的交流电动势e ＝10sin4πt (V) 则：
A．交流的频率是4πHz B．当t＝0时线圈平面跟磁感线垂直
C．当t＝0.5时，e有最大值 D．交流的周期是0.5s
6、一正弦式电流的有效值为3A频率为50Hz则此交流电路的瞬时值表达式可能是：
A．i＝3sin314t (A) B．i＝3sin314t (A)
C．i＝3sin50t (A) D．I =3sin50t (A)

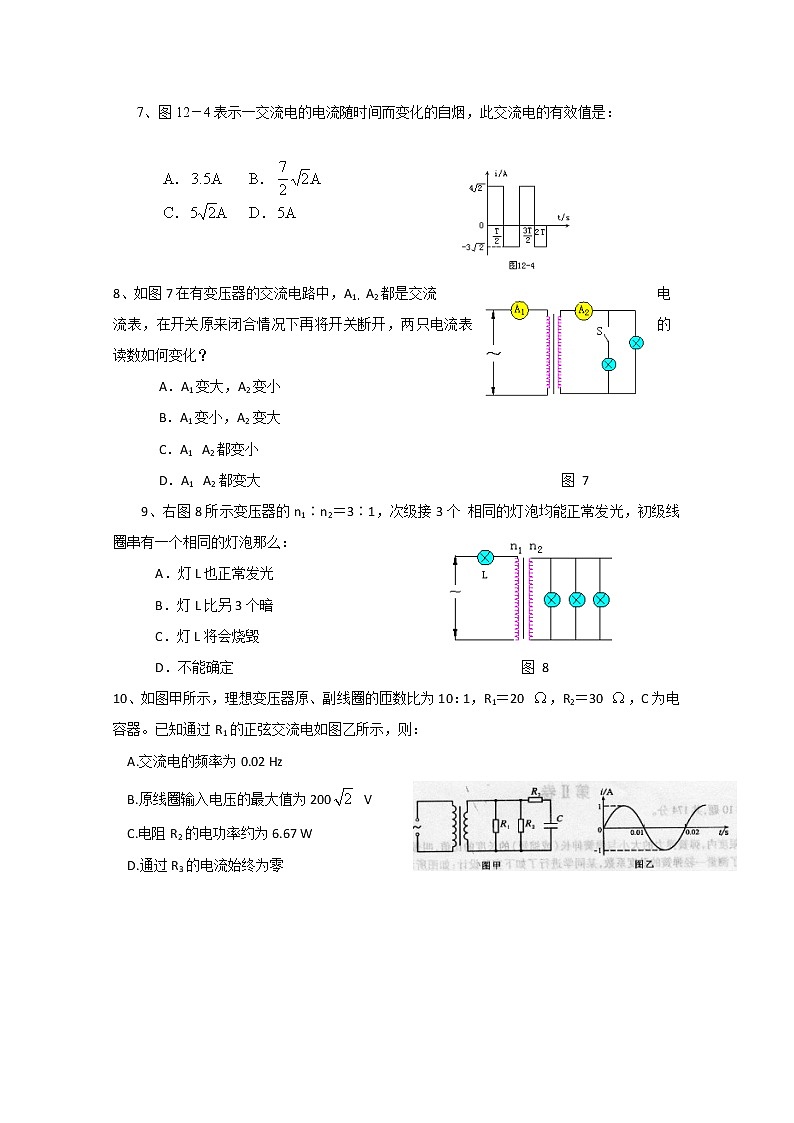

7、图12－4表示一交流电的电流随时间而变化的自烟，此交流电的有效值是：
8、如图7在有变压器的交流电路中，A1，A2都是交流电流表，在开关原来闭合情况下再将开关断开，两只电流表的读数如何变化？
A．A1变大，A2变小
B．A1变小，A2变大
C．A1 A2都变小
D．A1 A2都变大 图 7
9、右图8所示变压器的n1∶n2＝3∶1，次级接3个 相同的灯泡均能正常发光，初级线圈串有一个相同的灯泡那么：
A．灯L也正常发光
B．灯L比另3个暗
C．灯L将会烧毁
D．不能确定 图 8
10、如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1＝20 ，R2＝30 ，C为电容器。已知通过R1的正弦交流电如图乙所示，则：
A.交流电的频率为0.02 Hz
B.原线圈输入电压的最大值为200 V
C.电阻R2的电功率约为6.67 W
D.通过R3的电流始终为零
11、图甲所示电路中， 为相同的电流表，C为电容器，电阻的阻值相同，线圈L的电阻不计。在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在时间内则有： A．电流表的示数比的小
B．电流表的示数比的小
C．电流表和的示数相同
D．电流表的示数都不为零
12、发电厂电机的输出电压为U1 发电厂至学校的的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2 则输电导线上损耗的功率可表示为：
A．U12/R B．(U1-U2)2/R C．I2R D．(U1-U2)I
13、某用电器离供电电源L米，线路上的电流为I， 若要求线路上的电压降不超过 u/2，已知输电导线的电阻率为ρ，那么该输电导线的横截面积最小值是：
A．ρL/R B．2ρLI/U C．U/（ρLI） D．2UL/（Iρ）
图5
二、填空题。
14、使右图5中所示的交流电通过10Ω的电阻R，则R的发热功率为___________ 用交流电流表测量，此电流表的读数为___________。
15、理想变压器原线圈为1320匝，副线圈60匝在副线圈上接上一个10Ω的电阻，通过它的电流强度为1安，则原线圈的电压为_____伏,输入功率是_____ 瓦，在其他条件不变时，若将副线圈匝数加倍，则原线圈中电流将变为_________。
16、变压器的原线圈及两个副线圈的匝数比为n1∶n2∶n3=4∶2∶1，
所连接的三个灯消耗的电功率相同.则通过每个灯的电流之比I1∶I2∶I3=____ _，
每个灯的电阻之比为R1∶R2∶R3=_____
计算题。
17、如图所示，匝数为100、边长为 0.2 m的正方形线圈，在磁感应强度为2T的匀强磁场中，从中性面开始以10πrad/s的角速度绕OO′轴匀速转动.若线圈自身电阻为 2Ω，负载电阻R=6Ω，π2≈10，则开始转动 s内R上的热量为多少焦耳？
18、电站，输出功率P＝40kW，机端电压U机＝500V，向远处输电，导线总 电阻R＝5Ω，升压变压器匝数比为1∶5，降压变压器匝数比为11∶1，向用户供电。求
(1) 用户得到的电压
(2) 此输电过程的效率有多高
(3) 若如果不升压直接输电，输电线上损耗的功率是多少？
19、水力发电站，水流量为1m3/s落差为5m，发电机的总效率为50％，输 出电压为350V，输电线总电阻为4Ω，为了使输电线损耗功率为发电机输出功率的5％，需要安装升压变压器，用户需要电压为220V，所以到用户需要装降压变压器 (g取9.8m/s2) 则：
(1) 发电机的输出功率为？
(2) 输电线路上的电流强度为？
(3) 升压变压器的原副线圈的匝数之比为？
(4) 降压变压器原副线圈匝数之比为？
