人教版 (新课标)选修37 涡流、电磁阻尼和电磁驱动同步训练题

展开

这是一份人教版 (新课标)选修37 涡流、电磁阻尼和电磁驱动同步训练题

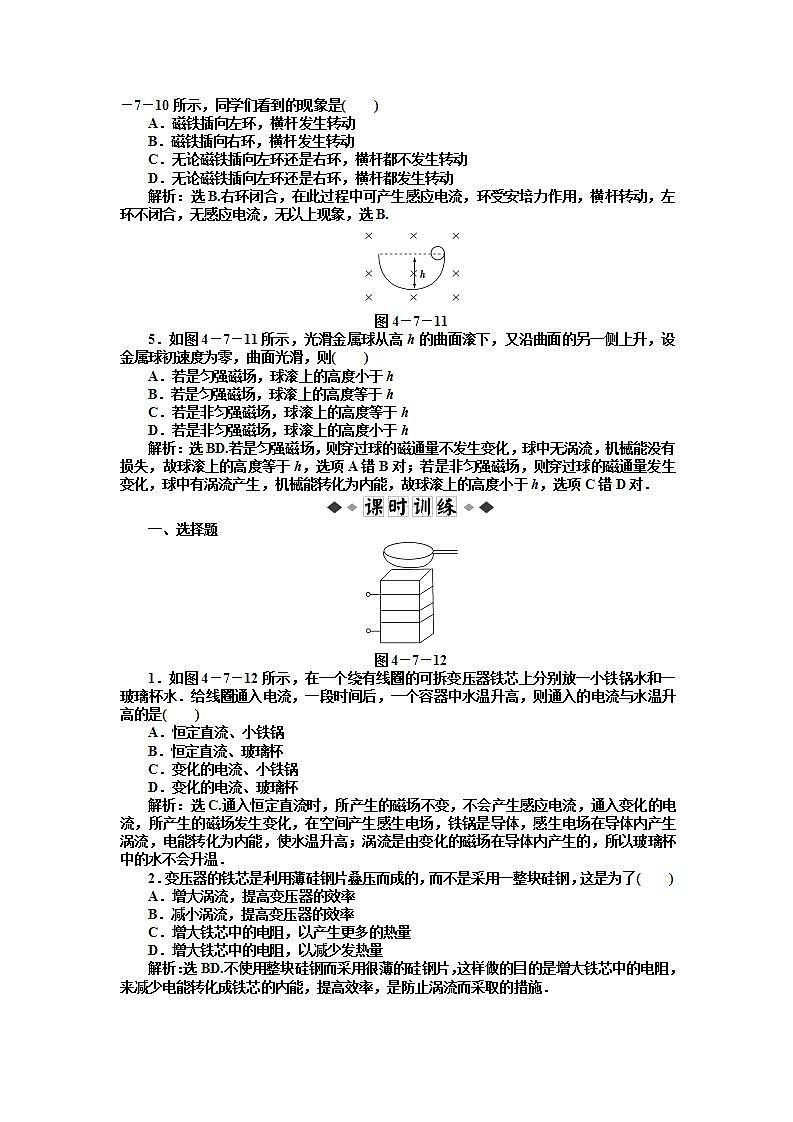

1．(2011年哈师大附中高二检测)下列应用与涡流有关的是(　　)A．家用电磁炉　　　　　　 B．家用微波炉C．真空冶炼炉 D．探雷器解析：选ACD.家用电磁炉、真空冶炼炉、探雷器都是利用涡流工作，而家用微波炉是利用微波直接作用于食物．图4－7－82．高频感应炉是用来熔化金属对其进行冶炼的，如图4－7－8所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被炼金属中，因此适于冶炼特种金属．该炉的加热原理是(　　)A．利用线圈中电流产生的焦耳热B．利用线圈中电流产生的磁场C．利用交变电流的交变磁场在炉内金属中产生的涡流D．给线圈通电的同时，给炉内金属也通了电解析：选C.高频感应炉的线圈通入高频交变电流时，产生变化的磁场，变化的磁场就能使金属中产生涡流，利用涡流的热效应加热进行冶炼．故选项C正确．A、B、D错误．图4－7－93.如图4－7－9所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)(　　)A．做等幅振动B．做阻尼振动C．振幅不断增大D．无法判定解析：选B.小球在通电线圈的磁场中运动，小球中产生涡流，故小球要受到安培力作用阻碍它与线圈的相对运动，做阻尼振动．图4－7－104.老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，如图4－7－10所示，同学们看到的现象是(　　)A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．无论磁铁插向左环还是右环，横杆都不发生转动D．无论磁铁插向左环还是右环，横杆都发生转动解析：选B.右环闭合，在此过程中可产生感应电流，环受安培力作用，横杆转动，左环不闭合，无感应电流，无以上现象，选B.图4－7－115．如图4－7－11所示，光滑金属球从高h的曲面滚下，又沿曲面的另一侧上升，设金属球初速度为零，曲面光滑，则(　　)A．若是匀强磁场，球滚上的高度小于hB．若是匀强磁场，球滚上的高度等于hC．若是非匀强磁场，球滚上的高度等于hD．若是非匀强磁场，球滚上的高度小于h解析：选BD.若是匀强磁场，则穿过球的磁通量不发生变化，球中无涡流，机械能没有损失，故球滚上的高度等于h，选项A错B对；若是非匀强磁场，则穿过球的磁通量发生变化，球中有涡流产生，机械能转化为内能，故球滚上的高度小于h，选项C错D对．一、选择题图4－7－12]1．如图4－7－12所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是(　　)A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D．变化的电流、玻璃杯解析：选C.通入恒定直流时，所产生的磁场不变，不会产生感应电流，通入变化的电流，所产生的磁场发生变化，在空间产生感生电场，铁锅是导体，感生电场在导体内产生涡流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温．2．变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了(　　)A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减少发热量解析：选BD.不使用整块硅钢而采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，来减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施．图4－7－133．(2011年合肥高二检测)如图4－7－13所示，在光滑水平面上固定一条形磁铁，有一小球以一定的初速度向磁铁方向运动，如果发现小球做减速运动，则小球的材料可能是(　　)A．铁 B．木C．铝 D．塑料解析：选C.木球、塑料球在光滑水平面上将做匀速运动，B、D错误；铁球受磁铁的吸引在光滑水平面上将做加速运动，A错误；铝球受电磁阻尼作用在光滑水平面上将做减速运动，C正确．图4－7－144.某磁场磁感线如图4－7－14所示，有铜圆板自图示A位置落至B位置，在下落过程中，自上向下看，圆板中的涡电流方向是(　　)A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针解析：选C.把圆板从A至B的全过程分成两个阶段处理：第一阶段是圆板自A位置下落到具有最大磁通量的位置O，此过程中穿过圆板磁通量的磁场方向向上且不断增大．由楞次定律判断感应电流方向(自上向下看)是顺时针的；第二阶段是圆板从具有最大磁通量位置O落到B位置，此过程穿过圆板磁通量的磁场方向向上且不断减小，由楞次定律判得感应电流方向(自上向下看)是逆时针的．图4－7－155．如图4－7－15所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则下列说法中正确的是(　　)A．磁铁的振幅不变B．磁铁做阻尼振动C．线圈中产生方向不变的电流D．线圈中产生方向变化的电流解析：选BD.尽管不知道条形磁铁的下端是N极还是S极，但是，在条形磁铁上下振动的过程中，周期性地靠近(或远离)闭合线圈，使穿过闭合线圈的磁通量不断变化，从而产生感应电流．根据楞次定律可知，闭合线圈产生感应电流的磁场必然阻碍条形磁铁的振动，使其机械能不断减小，从而做阻尼振动；同时由于条形磁铁在靠近线圈和远离线圈时，穿过闭合线圈的磁通量方向不变，但磁通量的增减情况刚好相反．根据楞次定律可知，线圈中感应电流的方向不断地做周期性变化，即线圈中产生的感应电流是方向变化的电流．图4－7－166．如图4－7－16所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是(　　)A．先向左，后向右 B．先向左、后向右、再向左C．一直向右 D．一直向左解析：选D.当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C错误．图4－7－177．如图4－7－17所示，在光滑绝缘水平面上，有一铝球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球(　　)A．整个过程都做匀速运动B．进入磁场过程中球做减速运动，穿出过程中球做加速运动C．整个过程都做匀减速运动 D．穿出时的速度一定小于初速度解析：选D.小球的运动主要研究两个阶段：一是球进入磁场的过程，由于穿过小球的磁通量增加，在球内垂直磁场的平面上产生涡流，有电能产生，而小球在水平方向上又不受其他外力，所以产生的电能只能是由球的机械能转化而来，由能的转化与守恒可知，其速度减小；二是穿出磁场的过程，同理可得速度进一步减小，故选项D正确．图4－7－188．如图4－7－18所示，条形磁铁从h高处自由下落，中途穿过一个固定的空心线圈，开关S断开时，至落地用时t1，落地时速度为v1；S闭合时，至落地用时t2，落地时速度为v2，则它们的大小关系正确的是(　　)A．t1＞t2，v1＞v2B．t1＝t2，v1＝v2C．t1＜t2，v1＜v2D．t1＜t2，v1＞v2解析：选D.开关S断开时，线圈中无感应电流，对磁铁无阻碍作用，故磁铁自由下落，a＝g；当S闭合时，线圈中有感应电流阻碍磁铁下落，故a＜g，所以t1＜t2，v1＞v2.9．一个半径为r、质量为m、电阻为R的金属圆环，用一根长为L的绝缘细绳悬挂于O点，离O点下方eq \f(L,2)处有一宽度为eq \f(L,4)、垂直纸面向里的匀强磁场区域，如图4－7－19所示．现使圆环从与悬点O等高位置A处由静止释放(细绳张直，忽略空气阻力)，摆动过程中金属环所在平面始终垂直磁场，则在达到稳定摆动的整个过程中金属环产生的热量是(　　)图4－7－19A．mgL B．mg(eq \f(L,2)＋r)C．mg(eq \f(3,4)L＋r) D．mg(L＋2r)解析：选C.线圈在进入磁场和离开磁场时，磁通量发生变化，产生感应电流，机械能减少．最后线圈在磁场下面摆动，机械能守恒．在整个过程中减少的机械能转变为焦耳热，在达到稳定摆动的整个过程中，金属环减少的机械能为mg(eq \f(3,4)L＋r)．图4－7－2010. (2010年高考大纲全国卷Ⅱ)如图4－7－20，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c(位于磁场中)和d时，线圈所受到的磁场力的大小分别为Fb、Fc和Fd，则(　　)A．Fd>Fc>Fb B．FcFb>Fd D．Fc
