物理选修31 传感器及其工作原理测试题

这是一份物理选修31 传感器及其工作原理测试题，共5页。试卷主要包含了ABD　2，减小，光电 10等内容，欢迎下载使用。

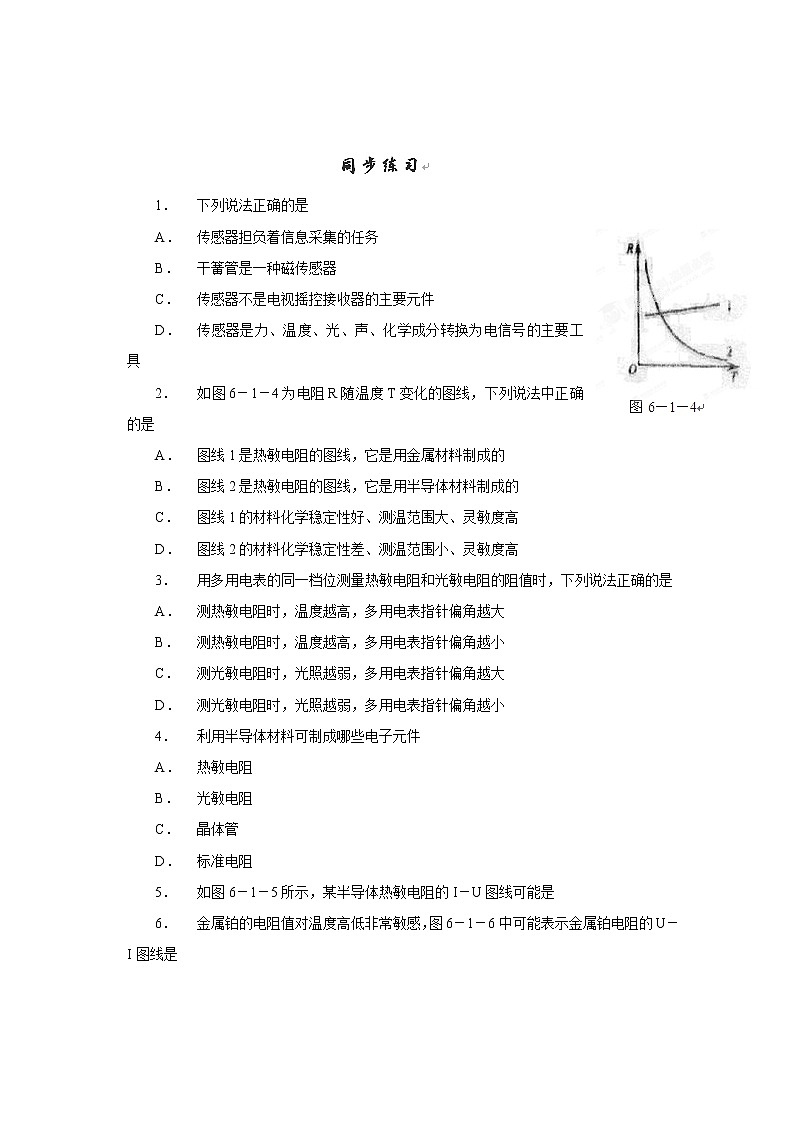

下列说法正确的是
传感器担负着信息采集的任务
干簧管是一种磁传感器
传感器不是电视摇控接收器的主要元件
传感器是力、温度、光、声、化学成分转换为电信号的主要工具
如图6－1－4为电阻R随温度T变化的图线，下列说法中正确的是
图线1是热敏电阻的图线，它是用金属材料制成的
图线2是热敏电阻的图线，它是用半导体材料制成的
图线1的材料化学稳定性好、测温范围大、灵敏度高
图线2的材料化学稳定性差、测温范围小、灵敏度高
用多用电表的同一档位测量热敏电阻和光敏电阻的阻值时，下列说法正确的是
测热敏电阻时，温度越高，多用电表指针偏角越大
测热敏电阻时，温度越高，多用电表指针偏角越小
测光敏电阻时，光照越弱，多用电表指针偏角越大
测光敏电阻时，光照越弱，多用电表指针偏角越小
利用半导体材料可制成哪些电子元件
热敏电阻
光敏电阻
晶体管
标准电阻

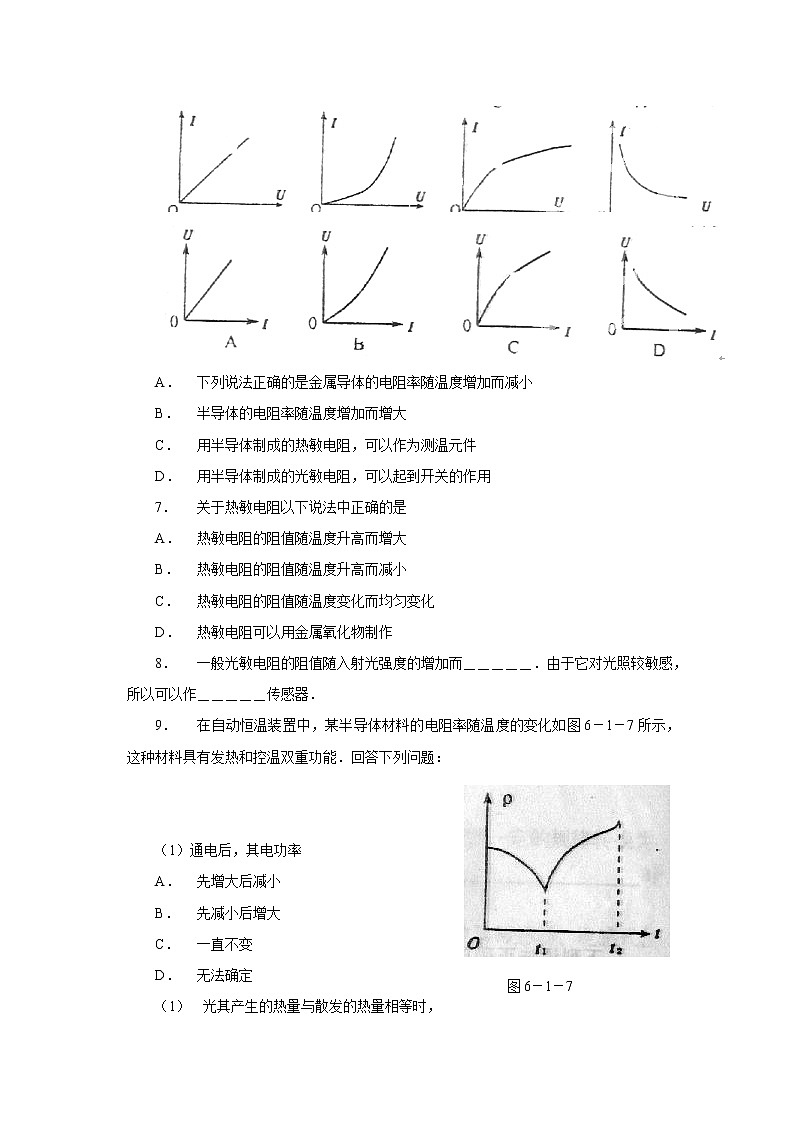

如图6－1－5所示，某半导体热敏电阻的I－U图线可能是
金属铂的电阻值对温度高低非常敏感，图6－1－6中可能表示金属铂电阻的U－I图线是
下列说法正确的是金属导体的电阻率随温度增加而减小
半导体的电阻率随温度增加而增大
用半导体制成的热敏电阻，可以作为测温元件
用半导体制成的光敏电阻，可以起到开关的作用
关于热敏电阻以下说法中正确的是
热敏电阻的阻值随温度升高而增大
热敏电阻的阻值随温度升高而减小
热敏电阻的阻值随温度变化而均匀变化
热敏电阻可以用金属氧化物制作
一般光敏电阻的阻值随入射光强度的增加而＿＿＿＿＿．由于它对光照较敏感，所以可以作＿＿＿＿＿传感器．
在自动恒温装置中，某半导体材料的电阻率随温度的变化如图6－1－7所示，这种材料具有发热和控温双重功能．回答下列问题：
图6－1－7
（1）通电后，其电功率
先增大后减小
先减小后增大
一直不变
无法确定
光其产生的热量与散发的热量相等时，温度保持在
t1
图6－1－8
t2
t1至t2的某一值上
大于t2的某一值上
按图6－1－8连接好电路，合上S，发现小灯泡不亮，原因是＿＿＿＿＿；用电吹风对热敏电阻吹一会，会发现小灯泡＿＿＿＿＿，原因是＿＿＿＿＿；停止吹风，会发现＿＿＿＿＿；把热敏电阻放入冷水中会发现＿＿＿＿＿．
试推导霍尔电压的表达式UB＝kIN/d
拓展提高
思维升华
在理解材料上讲授的常见传感器工作原理的基础上，科学运用知识的正迁移，会分析新的传感器的工作原理，分析它们如何实现把非电学量转换为电学量的．
综合实践与创新
随着生活质量的提高，自动干手机已经进入家庭．洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，有热空气从机内喷出，将湿手烘干，手靠近自动干手机能使传感器工作，是因为
改变了湿度
改变了温度
改变了磁场
改变了电容
2．（2000年全国理综）如图6－1－9所示，厚度为h，宽度为d的导体板放在垂直于它的磁感强度为B的均匀磁场中，当电流通过导体板时，在导体板的上侧面A和下侧面A’之间会产生电势差，这种现象称为霍尔效应，实验表明，当磁场不太强时，电势差U、电流I和B的关系为U＝KIB/d
式中比例系数K称为霍尔系数．
霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场．横向电场对电子施加与洛伦兹力方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差．
设电流I是由电子的定向流动形成的，电子的平均定向速度为v，电量为e，回答下列问题：
达到稳定状态时，导体板上侧面A的电势＿＿＿＿＿＿下侧面A′的电势（填高于、低于或等于）．
电子所受的洛伦兹力的大小为＿＿＿＿＿＿．
当导体板上下两侧之间的电势差为U时，电子所受静电力的大小为＿＿＿＿＿＿．
当静电力和洛伦兹力平衡的条件，证明霍尔系统为k=1/ne，其中n代表导体板单位体积中电子的个数．
【达标测试】
1．ABD 2．BD 3．AD 4．ABC 5．B 6．B 7．CD 8．BD
9．减小，光电 10．(1)A (2)C 11．由于热敏电阻阻值较大，左侧电路电流较小，电磁铁磁性较弱吸不住衔铁；逐渐变亮电吹风对热敏电阻加热使其阻值变小，电路中电流增大，电磁铁吸住衔铁，小灯泡不会立即熄灭，热敏电阻温度仍然较高；小灯泡熄灭。12．(参见拓展提高第2图)
【扩展提高】
1．D 2．(1)低于 (2)eU/h(evB) (4)电子受到横向静电力横向静电力与洛伦兹力与洛伦兹力的作用，两力平衡，有
eU/h=evB
由上式，得U=hvB
通过导体的电流密度I=neV·d·h，有U=kIB/d, 有hvB=k·neVB·d·h/d得k=I/ne
