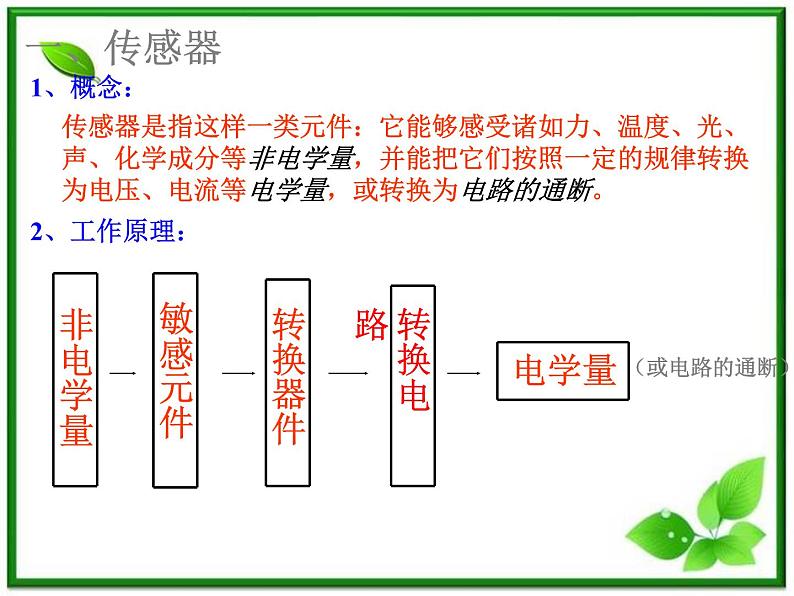

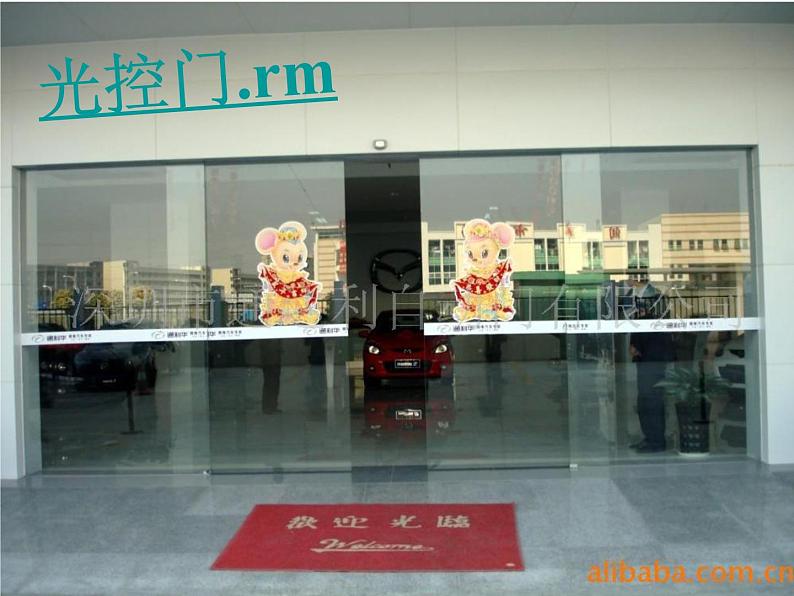

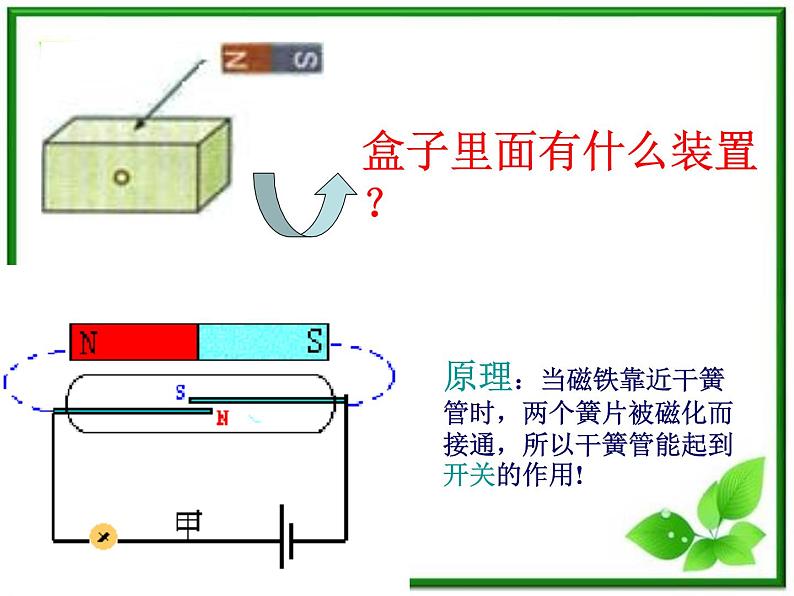

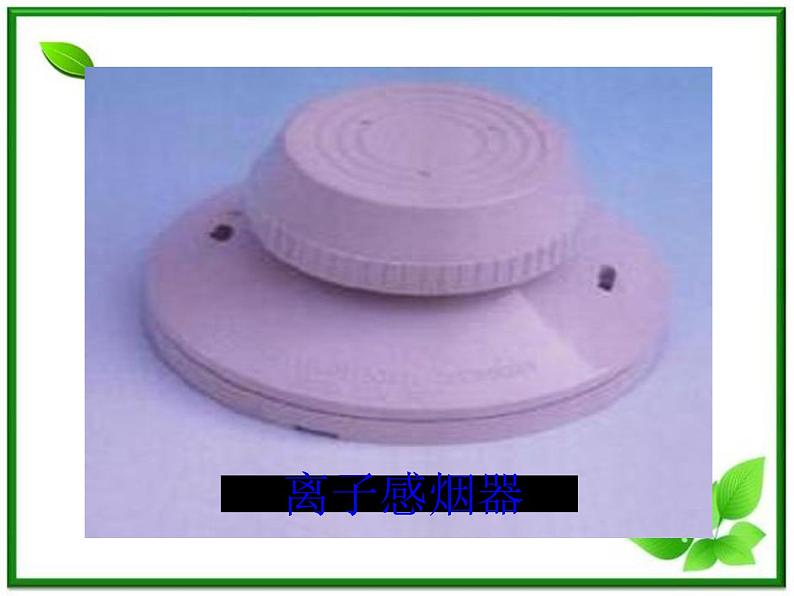

【勇气号】光控门.rm自动干手机自动水龙头传感器及其工作原理盒子里面有什么装置？原理：当磁铁靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用!1、概念：2、工作原理：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。非电学量敏感元件转换器件转换电路（或电路的通断）一、传感器电学量二、制作传感器的常用元器件1、光敏电阻电阻小电阻大光学量→电阻例1.如图6－1－3所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是 （ ）A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次BD2、金属热电阻和热敏电阻金属热电阻：规律：电阻随温度的升高而增大。热敏电阻：规律：电阻随温度的升高而减小。温度→电阻例2、有定值电阻、热敏电阻、光敏电阻三只元件分别接入如图所示电路中A、B两点后，用黑纸包住元件置入热水中，观察欧姆表的示数，下列说法正确的是（ ）A.置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B.置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C.用黑纸包住与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D.用黑纸包住与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻AC3、电容式传感器 swf.（1）测定角度θ： （2）测定液面高度h： （3）测定压力F： （4）测定位移x： 例3．传感器是一种采集信号的重要器件，如图是一种测定压力的电容式传感器，当待测压力F作用于可动膜片产生变形，引起电容的变化，若将电容器、灵敏电流计和电源串联接成闭合电路，那么（ ）A．当F向上压膜片电极时，电容将减小B．当F向上压膜片电极时，电容将增大C．若电流计有示数，则压力F发生变化D．若电流计有示数，则压力F不发生变化 BC霍尔电压：一个霍尔元件的d、k为定值，再保持I恒定，则UH的变化就与B成正比。磁感应强度→电压1、传感器的概念：五、小结：2、传感器的工作原理：3、敏感元件：（1）光敏电阻 （光电传感器）（2）热敏电阻和热电阻 （ 温度传感器）（3）电容式传感器 （位移传感器）（4）霍尔元件 （磁传感器）非电学量敏感元件转换器件转换电路电学量传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。作业:完成创新设计上的题目。预习第二节。
