物理人教版 (新课标)1 传感器及其工作原理备课课件ppt

这是一份物理人教版 (新课标)1 传感器及其工作原理备课课件ppt

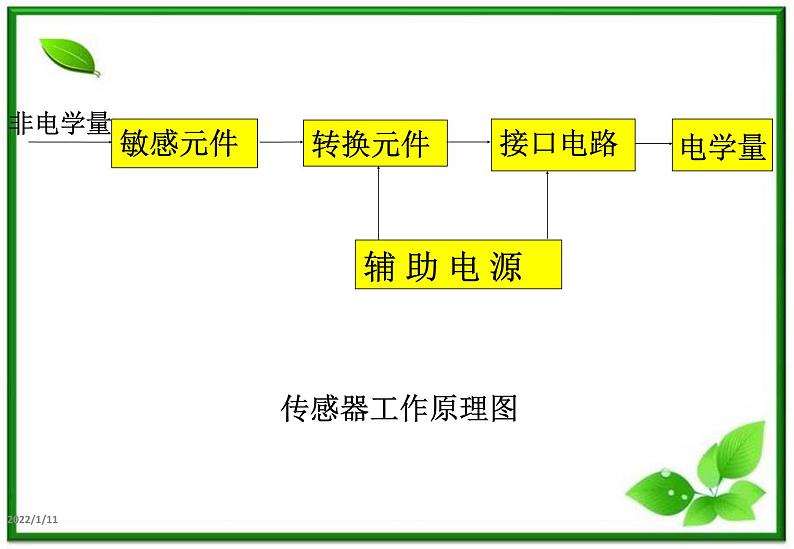

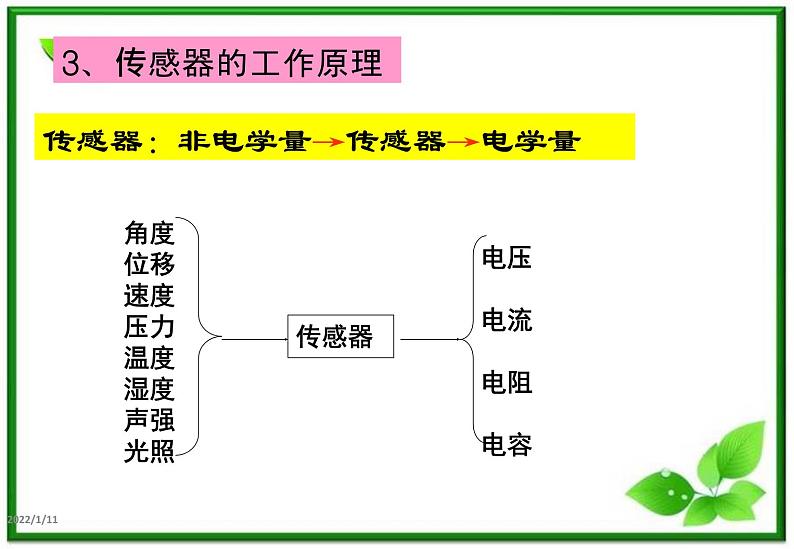

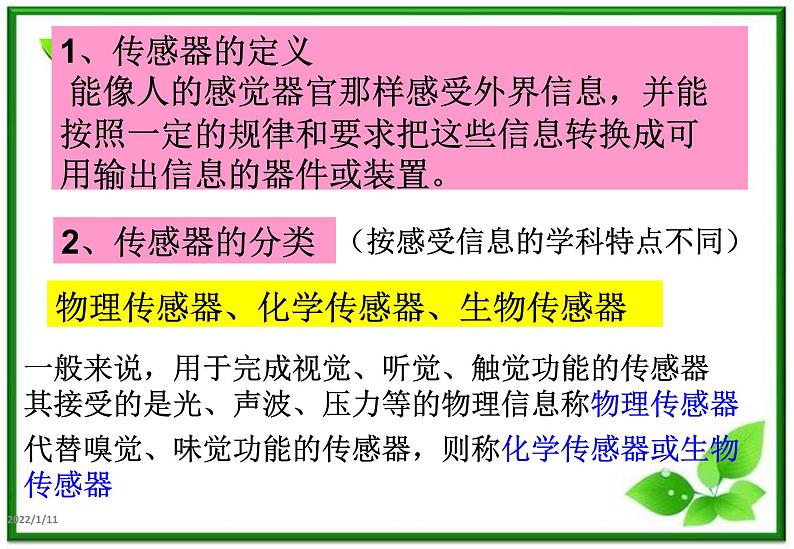

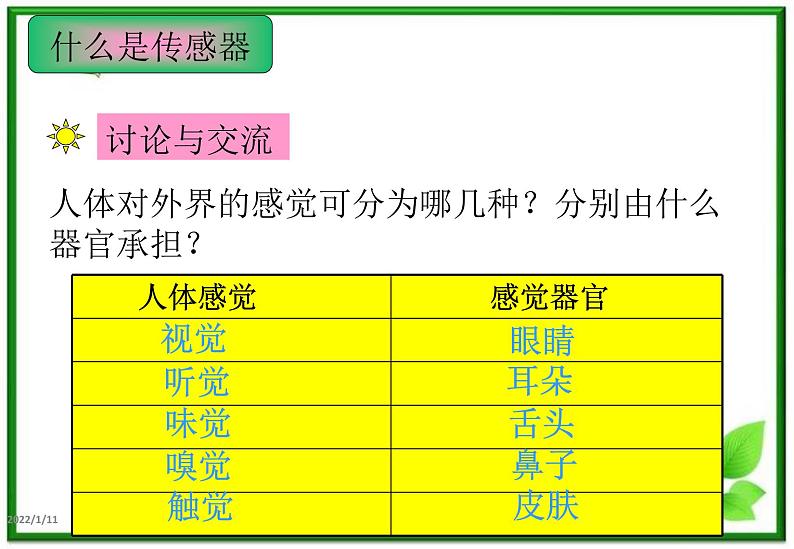

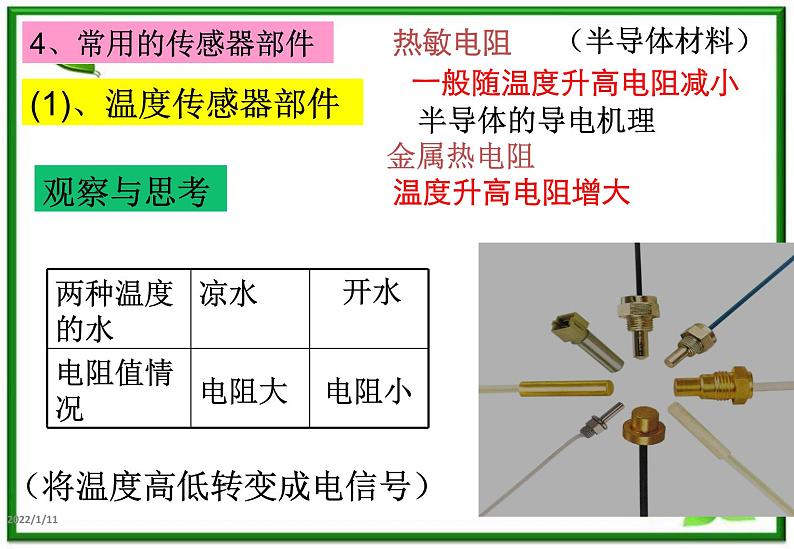

2022/1/12题引：你接触过这样的生活现象吗？为什么？生活现象一生活现象二2022/1/12传感器及其应用2022/1/12什么是传感器讨论与交流人体对外界的感觉可分为哪几种？分别由什么器官承担？视觉眼睛听觉耳朵味觉舌头嗅觉鼻子触觉皮肤2022/1/121、传感器的定义 能像人的感觉器官那样感受外界信息，并能按照一定的规律和要求把这些信息转换成可用输出信息的器件或装置。2、传感器的分类物理传感器、化学传感器、生物传感器一般来说，用于完成视觉、听觉、触觉功能的传感器其接受的是光、声波、压力等的物理信息称物理传感器代替嗅觉、味觉功能的传感器，则称化学传感器或生物传感器（按感受信息的学科特点不同）2022/1/123、传感器的工作原理传感器：非电学量→传感器→电学量 2022/1/12传感器工作原理图2022/1/12(1)、温度传感器部件（将温度高低转变成电信号）观察与思考4、常用的传感器部件温度升高电阻增大电阻大电阻小热敏电阻一般随温度升高电阻减小（半导体材料）金属热电阻半导体的导电机理2022/1/12右图是一个温度传感器的原理示意图,Rt是一个热敏电阻器。试说明传感器是如何把温度值转变为电信号的。RtR温度升高或降低导致Rt阻值发生变化，使电路中电流也发生变化，导致R上的电压也发生改变，因此电压表读数将会发生变化，从而就将温度的化转变为电信号。思考方向：1、两电阻采取什么连接方式？2、转变的电信号应该是哪个电学量？3、电压表测的是哪个电阻的电压？2022/1/12（2）光敏传感器部件2022/1/12（2）光敏传感器手遮盖受光表面 实验电阻小电阻大光敏电阻电阻随光照的增强而减小（半导体材料）2022/1/12（3）气敏传感器部件思考讨论:气敏传感器还可以应用于哪些场合?1、家里2、公司3、商场4、企业等，需要检测是否存在有毒气体泄露影响人身安全的场合。2022/1/12(4)干簧管是一种能感知磁场的传感器2022/1/12(5)电容式位移传感器能把物体位移这个力学量转换为电容这个电学量2022/1/12(6)霍尔元件 一个霍尔元件的d和k为定值,再保持I恒定,则UK的变化就与B成正比把磁感应强度这个磁学量转换为电压这个电学量2022/1/12填空：力敏传感器接受 信息，并转化为电信号 . 接受 信息，并转化为电信号位移传感器光敏传感器接受 信息，并转化为 。接受 信息，并转化为 。声敏传感器力位置电信号光电信号声
