高中物理人教版 (新课标)选修31 传感器及其工作原理教课课件ppt
展开
这是一份高中物理人教版 (新课标)选修31 传感器及其工作原理教课课件ppt

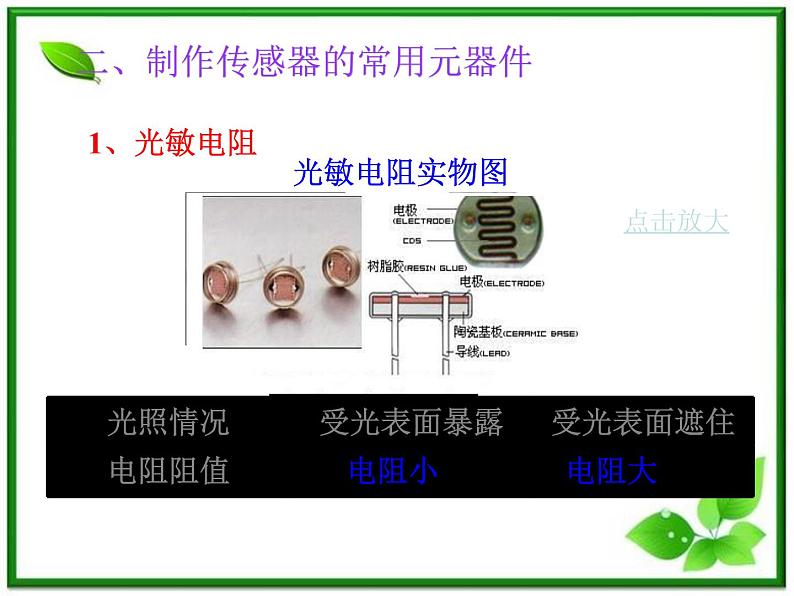

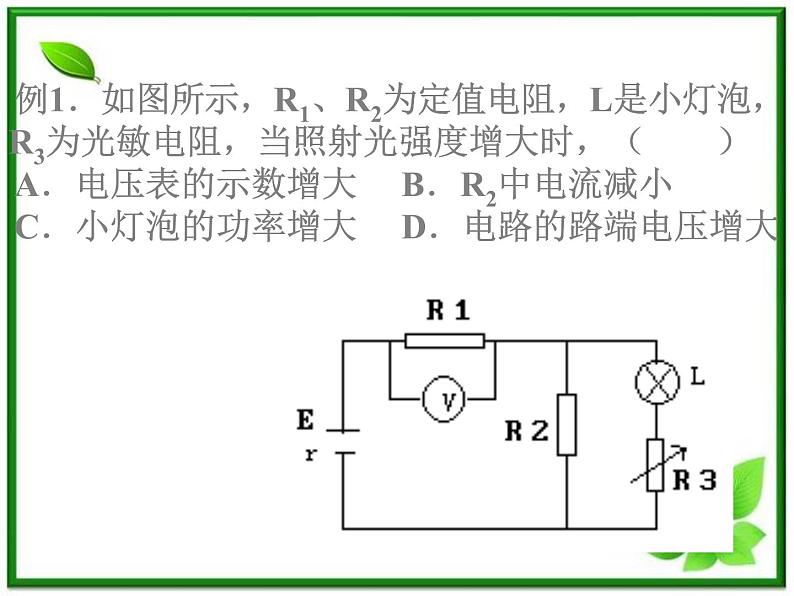

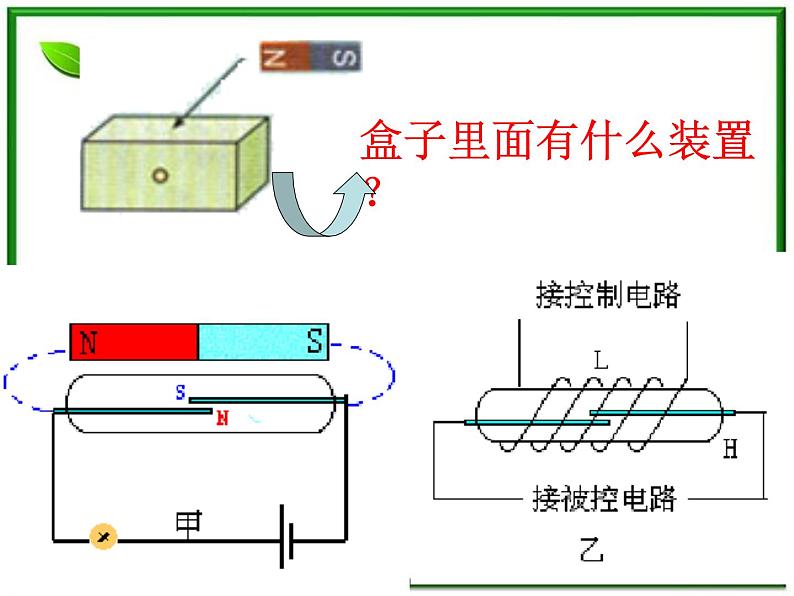

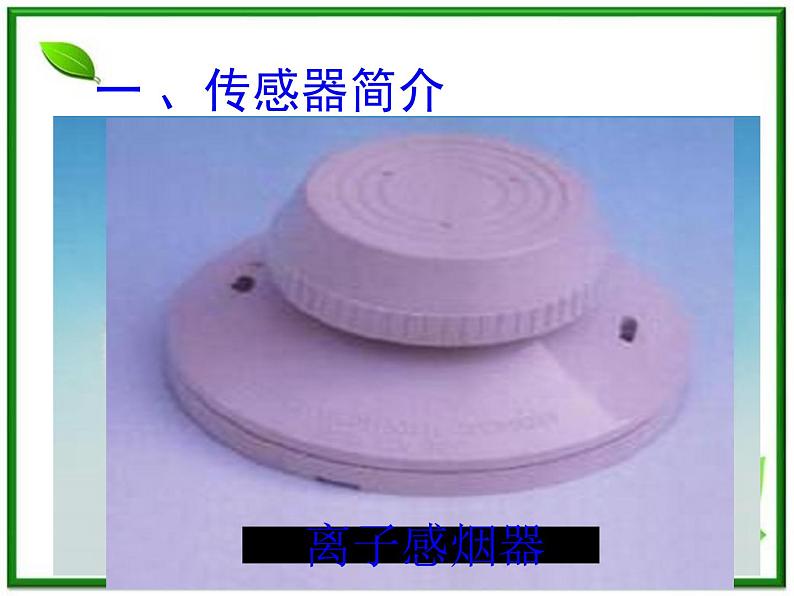

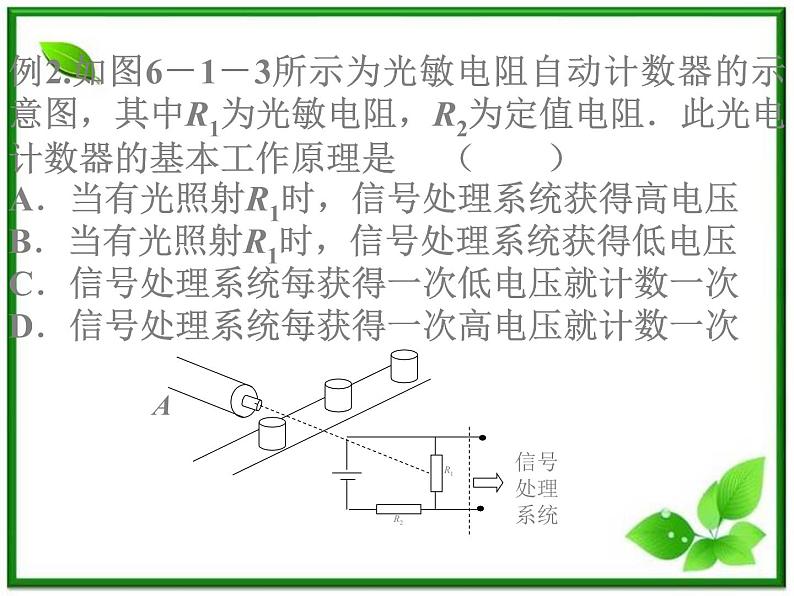

传感器及其工作原理盒子里面有什么装置？一 、传感器简介 二、制作传感器的常用元器件1、光敏电阻电阻小电阻大例1．如图所示，R1、R2为定值电阻，L是小灯泡，R3为光敏电阻，当照射光强度增大时，（ ）A．电压表的示数增大 B．R2中电流减小C．小灯泡的功率增大 D．电路的路端电压增大例2.如图6－1－3所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是 （ ）A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次2、金属热电阻和热敏电阻请同学们思考,热敏电阻可以用在哪些地方?例3 有定值电阻、热敏电阻、光敏电阻三只元件分别接入如图所示电路中A、B两点后，用黑纸包住元件置入热水中，观察欧姆表的示数，下列说法正确的是（ ）A.置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B.置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C.用黑纸包住与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D.用黑纸包住与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻例4：如图是一火警报警的一部分电路示意图。其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）A. I 变大，U 变大 B. I 变小，U 变小 C. I 变小，U 变大 D. I 变大，U 变小 3、电容式传感器（1）测定角度θ： （2）测定液面高度h： （3）测定压力F： （4）测定位移x： 例5．传感器是一种采集信号的重要器件，如图是一种测定压力的电容式传感器，当待测压力F作用于可动膜片产生变形，引起电容的变化，若将电容器、灵敏电流计和电源串联接成闭合电路，那么（ ）A．当F向上压膜片电极时，电容将减小B．当F向上压膜片电极时，电容将增大C．若电流计有示数，则压力F发生变化D．若电流计有示数，则压力F不发生变化 1、传感器的概念：五、小结：2、传感器的工作原理：3、敏感元件：（1）光敏电阻 （光电传感器）（2）热敏电阻和热电阻 （ 温度传感器）（3）电容式传感器 （位移传感器）（4）霍尔元件 （磁传感器）非电学量敏感元件转换器件转换电路电学量传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。【课后设计】火警报警器设计要求：温度过高，发生警报学生分组讨论：①需要什么器材？ ②提出设计方案； ③讨论并提出改进意见； ④还可以用于生活中的哪些方面？
传感器及其工作原理盒子里面有什么装置？一 、传感器简介 二、制作传感器的常用元器件1、光敏电阻电阻小电阻大例1．如图所示，R1、R2为定值电阻，L是小灯泡，R3为光敏电阻，当照射光强度增大时，（ ）A．电压表的示数增大 B．R2中电流减小C．小灯泡的功率增大 D．电路的路端电压增大例2.如图6－1－3所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是 （ ）A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次2、金属热电阻和热敏电阻请同学们思考,热敏电阻可以用在哪些地方?例3 有定值电阻、热敏电阻、光敏电阻三只元件分别接入如图所示电路中A、B两点后，用黑纸包住元件置入热水中，观察欧姆表的示数，下列说法正确的是（ ）A.置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B.置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C.用黑纸包住与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D.用黑纸包住与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻例4：如图是一火警报警的一部分电路示意图。其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）A. I 变大，U 变大 B. I 变小，U 变小 C. I 变小，U 变大 D. I 变大，U 变小 3、电容式传感器（1）测定角度θ： （2）测定液面高度h： （3）测定压力F： （4）测定位移x： 例5．传感器是一种采集信号的重要器件，如图是一种测定压力的电容式传感器，当待测压力F作用于可动膜片产生变形，引起电容的变化，若将电容器、灵敏电流计和电源串联接成闭合电路，那么（ ）A．当F向上压膜片电极时，电容将减小B．当F向上压膜片电极时，电容将增大C．若电流计有示数，则压力F发生变化D．若电流计有示数，则压力F不发生变化 1、传感器的概念：五、小结：2、传感器的工作原理：3、敏感元件：（1）光敏电阻 （光电传感器）（2）热敏电阻和热电阻 （ 温度传感器）（3）电容式传感器 （位移传感器）（4）霍尔元件 （磁传感器）非电学量敏感元件转换器件转换电路电学量传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。【课后设计】火警报警器设计要求：温度过高，发生警报学生分组讨论：①需要什么器材？ ②提出设计方案； ③讨论并提出改进意见； ④还可以用于生活中的哪些方面？
