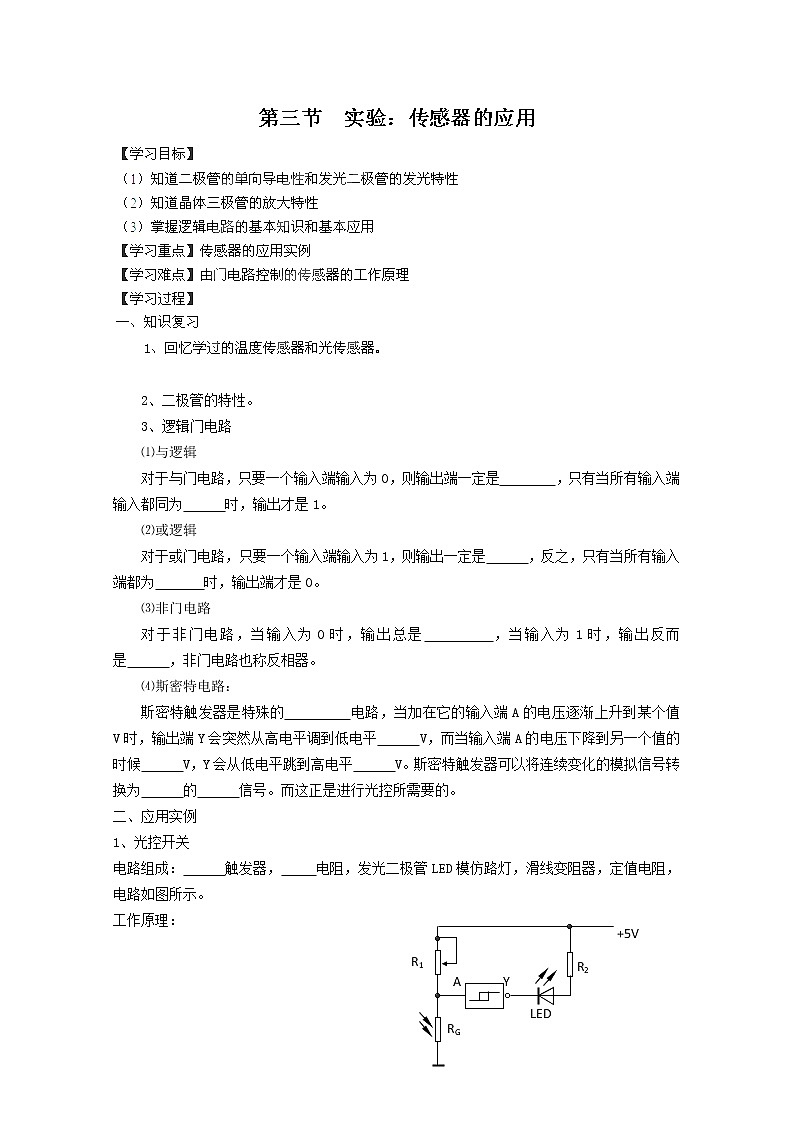

高中物理人教版 (新课标)选修3选修3-2第六章 传感器4 实验：传感器的应用导学案及答案

这是一份高中物理人教版 (新课标)选修3选修3-2第六章 传感器4 实验：传感器的应用导学案及答案，共2页。学案主要包含了应用实例等内容，欢迎下载使用。
2、二极管的特性。
3、逻辑门电路
⑴与逻辑
对于与门电路，只要一个输入端输入为0，则输出端一定是 ，只有当所有输入端输入都同为 时，输出才是1。
⑵或逻辑
对于或门电路，只要一个输入端输入为1，则输出一定是 ，反之，只有当所有输入端都为 时，输出端才是0。
⑶非门电路
对于非门电路，当输入为0时，输出总是 ，当输入为1时，输出反而是 ，非门电路也称反相器。
⑷斯密特电路：
斯密特触发器是特殊的 电路，当加在它的输入端A的电压逐渐上升到某个值 V时，输出端Y会突然从高电平调到低电平 V，而当输入端A的电压下降到另一个值的时候 V，Y会从低电平跳到高电平 V。斯密特触发器可以将连续变化的模拟信号转换为 的 信号。而这正是进行光控所需要的。
二、应用实例
1、光控开关
电路组成： 触发器， 电阻，发光二极管LED模仿路灯，滑线变阻器，定值电阻，电路如图所示。
LED
R2
R1
RG
A
Y
+5V
工作原理：
思考：要想在天更暗时路灯才会点亮，应该把R1的阻值调大些还是调小些？说明理由。
2、温度报警器（热敏电阻式报警器）
结构组成：斯密特触发器， 电阻，蜂鸣器，变阻器，定值电阻，如图所示。
R1
RT
A
Y
+5V
工作原理：
思考：怎样能够使热敏电阻在感测到更高的温度时才报警？
【课堂小结】
【课后作业】 跨越高考 课时43
【课后反思】
