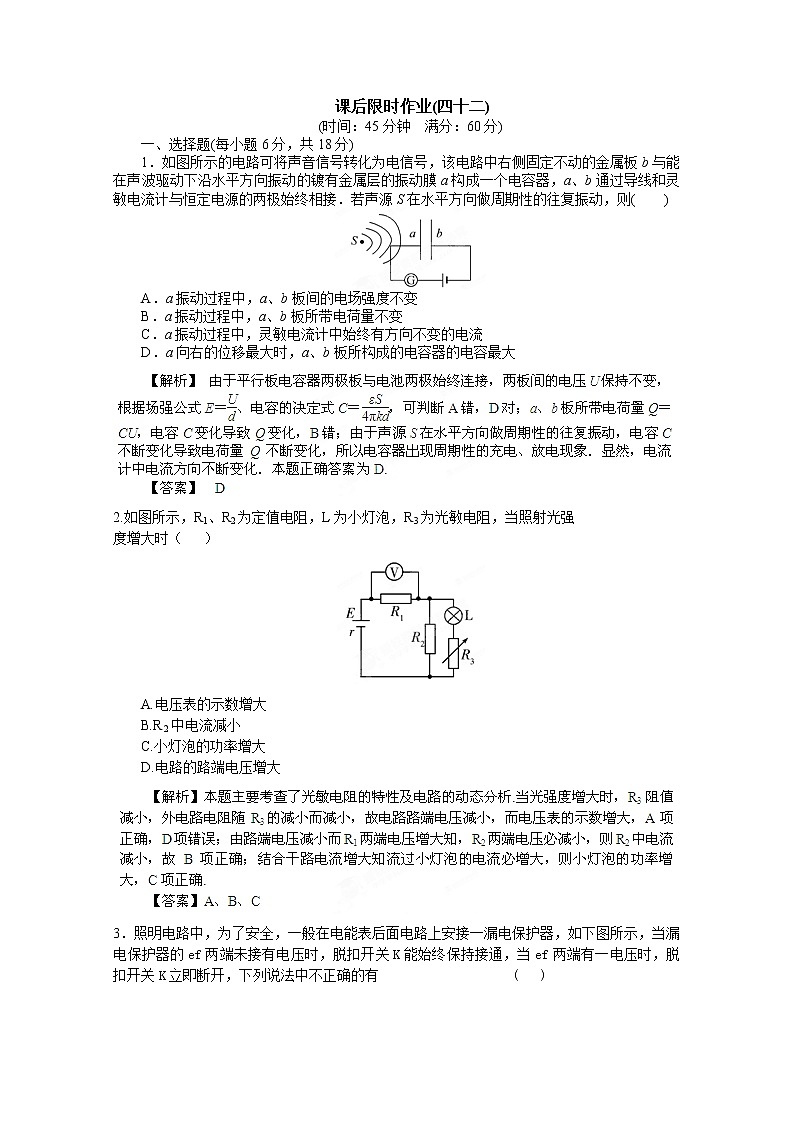

课后限时作业(四十二)(时间：45分钟  满分：60分)一、选择题(每小题6分，共18分)1．如图所示的电路可将声音信号转化为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线和灵敏电流计与恒定电源的两极始终相接．若声源S在水平方向做周期性的往复振动，则(　　)A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流计中始终有方向不变的电流D．a向右的位移最大时，a、b板所构成的电容器的电容最大2.如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强
度增大时（   ）A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大3．照明电路中，为了安全，一般在电能表后面电路上安接一漏电保护器，如下图所示，当漏电保护器的ef两端未接有电压时，脱扣开关K能始终保持接通，当ef两端有一电压时，脱扣开关K立即断开，下列说法中不正确的有                   (   )A．站在地面上的人触及b线时(单线接触电)，脱扣开关会自动断开，即有触电保护作用B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用C．当相线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时(双线触电)脱扣开关会自动断开，即有触电保护作用二、非选择题(共42分)4．(12分)在信息技术高速发展、电子计算机广泛应用的今天，担负着信息采集任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用．热电传感器是利用热敏电阻将热信号转换成电信号的元件．某学习小组的同学在“用多用电表研究热敏特性”实验中，安装好如图所示的装置．(1)多用电表的选择开关应置于________挡．(2)向杯内加入冷水，温度计的示数为20 ℃，多用电表选择适当的倍率，读出热敏电阻的阻值R1，然后向杯内加入适量热水，水温均匀后温度计的示数为60 ℃，发现多用电表的指针偏转角度变大了．为了较准确地读出此温度下热敏电阻的阻值R2，多用电表的倍率应______．(填“增大”或“减小”)5．(12分)光敏电阻在各种自动化装置中有很多应用，比如用于街道路灯的自动控制．如图为模拟电路，其中A为光敏电阻，B为电磁继电器，C为照明电路，D为路灯，请连成正确的电路，达到日出灯熄，日落灯亮的效果．6．(18分)有一种角速度计可以测量航天器的转动角速度，其结构如图所示，角速度计固定在待测装置上，元件A可在光滑杆上滑动，静止时，电压输出刚好为零．当装置绕竖直轴OO′转动时，元件A在光滑杆上发生位移并输出电压信号，成为航天器制导系统的信息源．已知A的质量为m，弹簧的劲度系数为k，自然长度为l0，电源的电动势为E，滑动变阻器B总长度为l，当系统以角速度ω转动时，求U与ω的函数关系．
