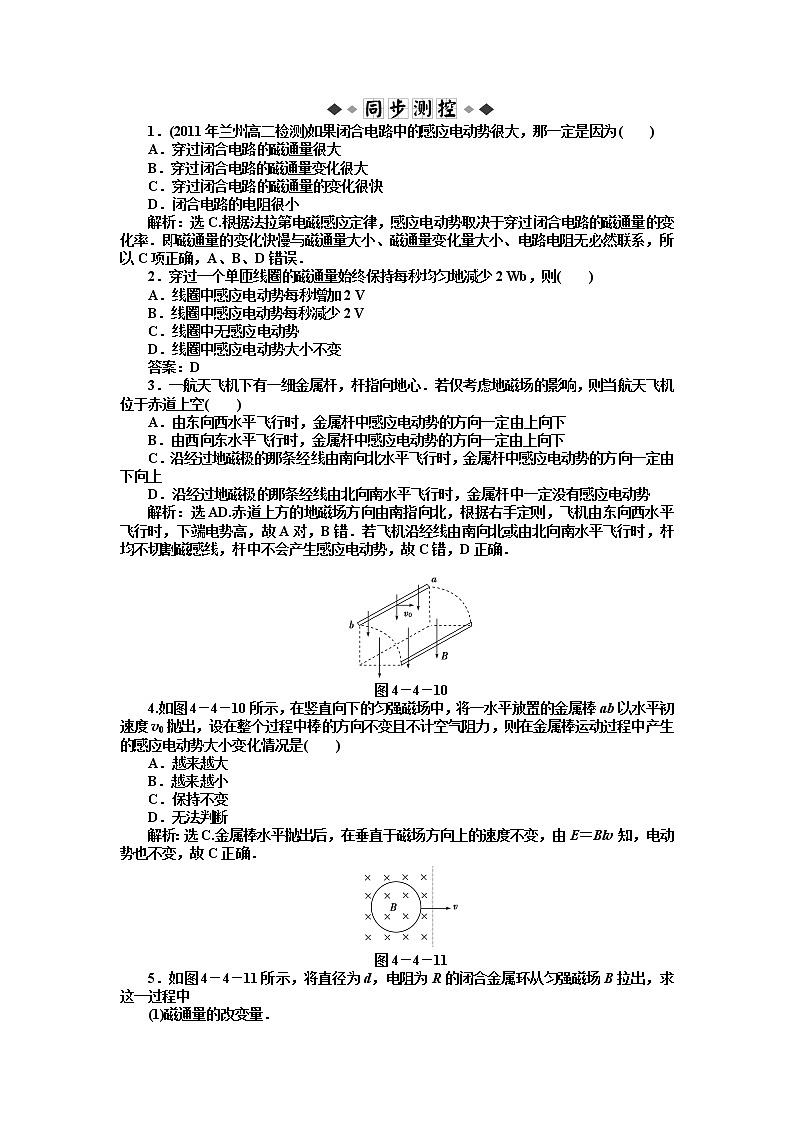

2021学年4 法拉第电磁感应定律课后作业题

1．(2011年兰州高二检测)如果闭合电路中的感应电动势很大，那一定是因为(　　)

A．穿过闭合电路的磁通量很大

B．穿过闭合电路的磁通量变化很大

C．穿过闭合电路的磁通量的变化很快

D．闭合电路的电阻很小

解析：选C.根据法拉第电磁感应定律，感应电动势取决于穿过闭合电路的磁通量的变化率．即磁通量的变化快慢与磁通量大小、磁通量变化量大小、电路电阻无必然联系，所以C项正确，A、B、D错误．

2．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb，则(　　)

A．线圈中感应电动势每秒增加2 V

B．线圈中感应电动势每秒减少2 V

C．线圈中无感应电动势

D．线圈中感应电动势大小不变

答案：D

3．一航天飞机下有一细金属杆，杆指向地心．若仅考虑地磁场的影响，则当航天飞机位于赤道上空(　　)

A．由东向西水平飞行时，金属杆中感应电动势的方向一定由上向下

B．由西向东水平飞行时，金属杆中感应电动势的方向一定由上向下

C．沿经过地磁极的那条经线由南向北水平飞行时，金属杆中感应电动势的方向一定由下向上

D．沿经过地磁极的那条经线由北向南水平飞行时，金属杆中一定没有感应电动势

解析：选AD.赤道上方的地磁场方向由南指向北，根据右手定则，飞机由东向西水平飞行时，下端电势高，故A对，B错．若飞机沿经线由南向北或由北向南水平飞行时，杆均不切割磁感线，杆中不会产生感应电动势，故C错，D正确．

图4－4－10

4.如图4－4－10所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平初速度v0抛出，设在整个过程中棒的方向不变且不计空气阻力，则在金属棒运动过程中产生的感应电动势大小变化情况是(　　)

A．越来越大

B．越来越小

C．保持不变

D．无法判断

解析：选C.金属棒水平抛出后，在垂直于磁场方向上的速度不变，由E＝Blv知，电动势也不变，故C正确．

图4－4－11

5．如图4－4－11所示，将直径为d，电阻为R的闭合金属环从匀强磁场B拉出，求这一过程中

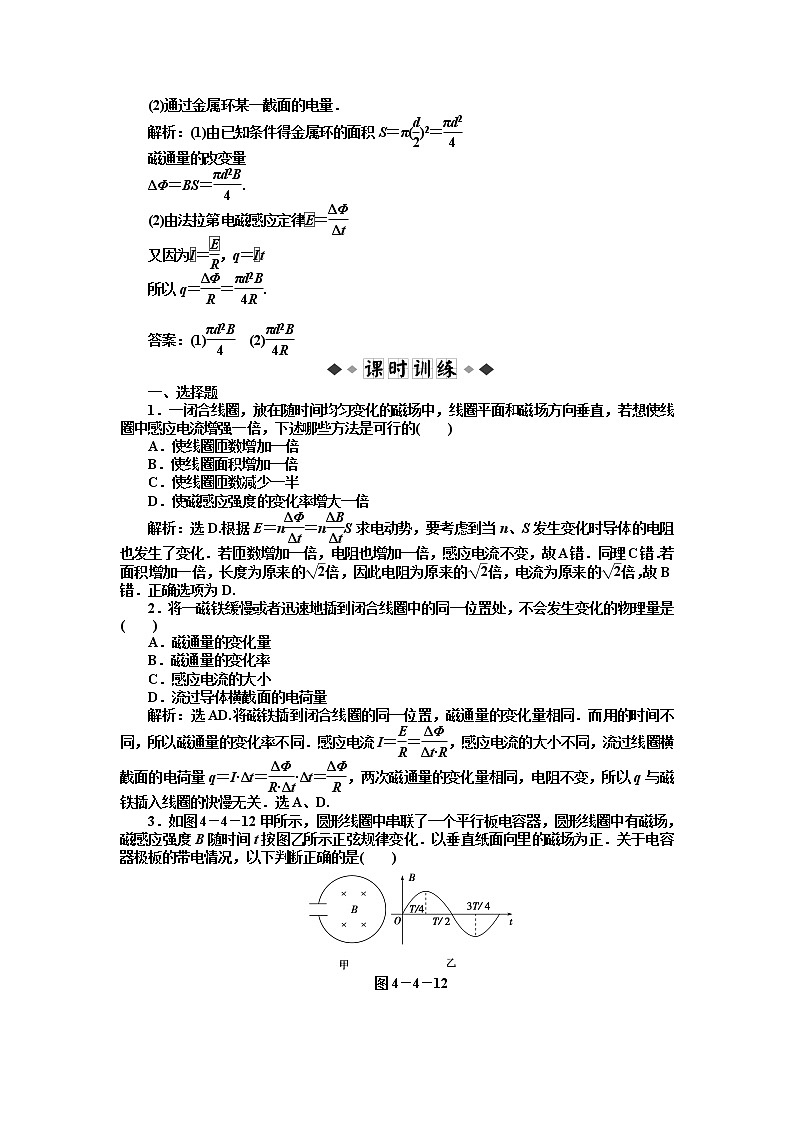

(1)磁通量的改变量．

(2)通过金属环某一截面的电量．

解析：(1)由已知条件得金属环的面积S＝π()2＝

磁通量的改变量

ΔΦ＝BS＝.

(2)由法拉第电磁感应定律＝

又因为＝，q＝t

所以q＝＝.

答案：(1)　(2)

一、选择题

1．一闭合线圈，放在随时间均匀变化的磁场中，线圈平面和磁场方向垂直，若想使线圈中感应电流增强一倍，下述哪些方法是可行的(　　)

A．使线圈匝数增加一倍

B．使线圈面积增加一倍

C．使线圈匝数减少一半

D．使磁感应强度的变化率增大一倍

解析：选D.根据E＝n＝nS求电动势，要考虑到当n、S发生变化时导体的电阻也发生了变化．若匝数增加一倍，电阻也增加一倍，感应电流不变，故A错．同理C错．若面积增加一倍，长度为原来的倍，因此电阻为原来的倍，电流为原来的倍，故B错．正确选项为D.

2．将一磁铁缓慢或者迅速地插到闭合线圈中的同一位置处，不会发生变化的物理量是(　　)

A．磁通量的变化量

B．磁通量的变化率

C．感应电流的大小

D．流过导体横截面的电荷量

解析：选AD.将磁铁插到闭合线圈的同一位置，磁通量的变化量相同．而用的时间不同，所以磁通量的变化率不同．感应电流I＝＝，感应电流的大小不同，流过线圈横截面的电荷量q＝I·Δt＝·Δt＝，两次磁通量的变化量相同，电阻不变，所以q与磁铁插入线圈的快慢无关．选A、D.

3．如图4－4－12甲所示，圆形线圈中串联了一个平行板电容器，圆形线圈中有磁场，磁感应强度B随时间t按图乙所示正弦规律变化．以垂直纸面向里的磁场为正．关于电容器极板的带电情况，以下判断正确的是(　　)

图4－4－12

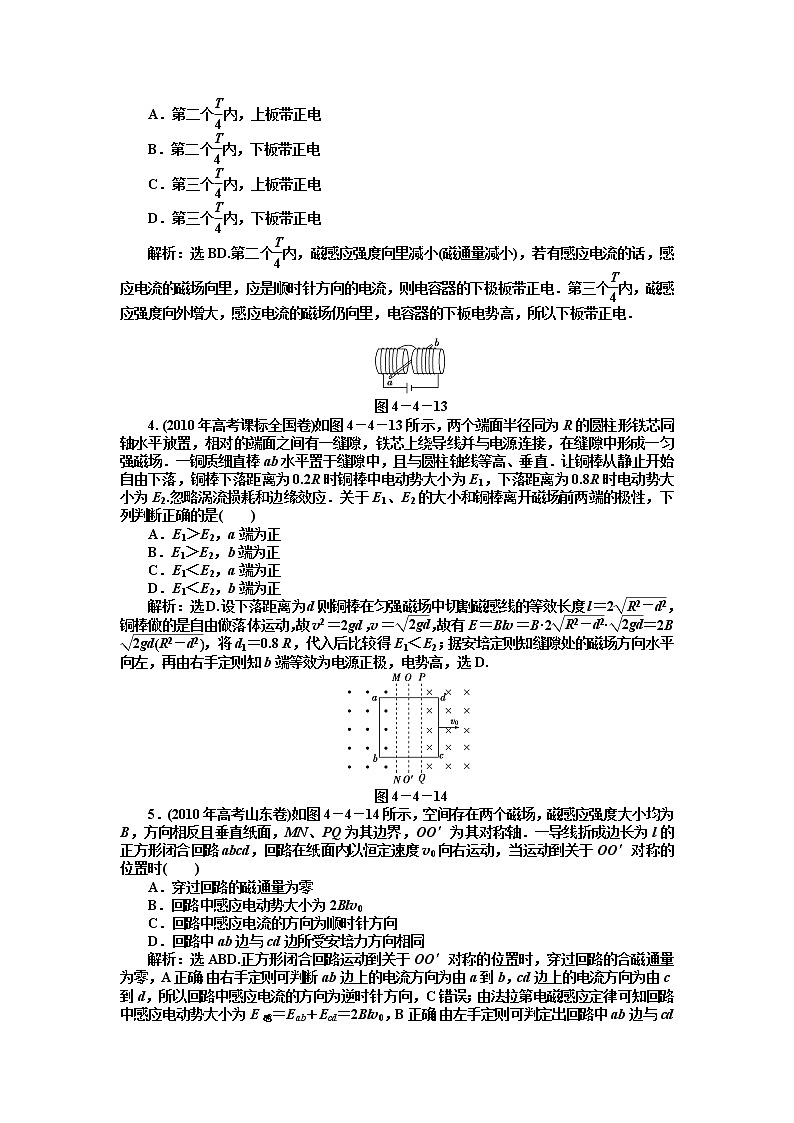

A．第二个内，上板带正电

B．第二个内，下板带正电

C．第三个内，上板带正电

D．第三个内，下板带正电

解析：选BD.第二个内，磁感应强度向里减小(磁通量减小)，若有感应电流的话，感应电流的磁场向里，应是顺时针方向的电流，则电容器的下极板带正电．第三个内，磁感应强度向外增大，感应电流的磁场仍向里，电容器的下板电势高，所以下板带正电．

图4－4－13

4. (2010年高考课标全国卷)如图4－4－13所示，两个端面半径同为R的圆柱形铁芯同轴水平放置，相对的端面之间有一缝隙，铁芯上绕导线并与电源连接，在缝隙中形成一匀强磁场．一铜质细直棒ab水平置于缝隙中，且与圆柱轴线等高、垂直．让铜棒从静止开始自由下落，铜棒下落距离为0.2R时铜棒中电动势大小为E1，下落距离为0.8R时电动势大小为E2.忽略涡流损耗和边缘效应．关于E1、E2的大小和铜棒离开磁场前两端的极性，下列判断正确的是(　　)

A．E1＞E2，a端为正

B．E1＞E2，b端为正

C．E1＜E2，a端为正

D．E1＜E2，b端为正

解析：选D.设下落距离为d，则铜棒在匀强磁场中切割磁感线的等效长度l＝2，铜棒做的是自由做落体运动，故v2＝2gd，v＝，故有E＝Blv＝B·2·＝2B，将d1＝0.8 R，代入后比较得E1＜E2；据安培定则知缝隙处的磁场方向水平向左，再由右手定则知b端等效为电源正极，电势高，选D.

图4－4－14

5．(2010年高考山东卷)如图4－4－14所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴．一导线折成边长为l的正方形闭合回路abcd，回路在纸面内以恒定速度v0向右运动，当运动到关于OO′对称的位置时(　　)

A．穿过回路的磁通量为零

B．回路中感应电动势大小为2Blv0

C．回路中感应电流的方向为顺时针方向

D．回路中ab边与cd边所受安培力方向相同

解析：选ABD.正方形闭合回路运动到关于OO′对称的位置时，穿过回路的合磁通量为零，A正确；由右手定则可判断ab边上的电流方向为由a到b，cd边上的电流方向为由c到d，所以回路中感应电流的方向为逆时针方向，C错误；由法拉第电磁感应定律可知回路中感应电动势大小为E感＝Eab＋Ecd＝2Blv0，B正确；由左手定则可判定出回路中ab边与cd边所受安培力方向相同，都是水平向左的，D正确．

图4－4－15

6.(2011年高考江苏物理卷)如图4－4－15所示，水平面内有一平行金属导轨，导轨光滑且电阻不计，匀强磁场与导轨平面垂直．阻值为R的导体棒垂直于导轨静止放置，且与导轨接触良好．t＝0时，将开关S由1掷到2.q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图象正确的是(　　)

图4－4－16

解析：选D.导体棒做加速度减小的加速运动，直至匀速．故q－t图象应如图甲所示，A错；i－t图象应如图乙所示，B错；v－t图象应如图丙所示，C错．D对．

图4－4－17

7.如图4－4－17所示，圆环a和b的半径之比R1∶R2＝2∶1，且是粗细相同，用同样材料的导线构成，连接两环的导线电阻不计，匀强磁场的磁感应强度始终以恒定的变化率变化，那么，当只有a环置于磁场中与只有b环置于磁场中两种情况下，A、B两点的电势差之比为(　　)

A．1∶1   B．2∶1

C．3∶1   D．4∶1

解析：选B.设b环的面积为S，由题可知a环的面积为4S，若b环的电阻为R，则a环的电阻为2R.

当只有a环置于磁场中时，a环等效为内电路，b环等效为外电路，A、B两端的电压为路端电压，根据法拉第电磁感应定律E＝＝，UAB＝＝

当只有b环置于磁场中时

E′＝＝，U′AB＝＝＝

所以UAB∶U′AB＝2∶1.故选项B正确．

图4－4－18

8．如图4－4－18所示，粗细均匀的、电阻为r的金属圆环，放在图示的匀强磁场中，磁感应强度为B，圆环直径为l；长为l、电阻为r/2的金属棒ab放在圆环上，以v0向左运动，当ab棒运动到图示虚线位置时，金属棒两端的电势差为(　　)

A．0   B．Blv0

C.   D.

解析：选D.切割磁感线的金属棒ab相当于电源，其电阻相当于电源内阻，当运动到虚线位置时，两个半圆金属环相当于并联，可画出如图所示的等效电路图．R外＝R并＝，I＝＝＝.金属棒两端电势差相当于路端电压Uab＝IR外＝×＝Blv0.

图4－4－19

9.(2011年成都高二检测)如图4－4－19所示，导线OA长为l，在匀强磁场中以角速度ω沿图所示方向绕通过悬点O的竖直轴旋转，OA与竖直方向的夹角为θ.那么，OA导线中的感应电动势大小和O、A两点电势高低(　　)

A．Bl2ω　O点高

B．Bl2ω　A点高

C.Bl2ωsin2θ　O点高

D.Bl2ωsin2θ　A点高

解析：选D.OA切割磁感线的有效长度等于圆半径，即：R＝l·sinθ，产生的电动势E＝BR2ω＝Bl2ωsin2θ，由右手定则判断知A点电势高，所以D正确．

二、非选择题

10．(2011年南京高二检测)一个边长为a＝1 m的正方形线圈，总电阻为R＝2 Ω，当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时，线圈平面总保持与磁场垂直．若磁场的宽度b＞1 m，如图4－4－20所示，求：

图4－4－20

(1)线圈进入磁场过程中感应电流的大小；

(2)线圈在穿过整个磁场过程中释放的焦耳热．

解析：(1)根据E＝Blv，I＝知

I＝＝ A＝0.5 A

(2)线圈穿过磁场过程中，由于b＞1 m，故只在进入和穿出时有感应电流，故

Q＝2I2Rt＝2I2R·＝2×0.52×2× J

＝0.5 J.

答案：(1)0.5 A　(2)0.5 J

11．(2011年通州市调研)如图4－4－21甲所示，水平放置的线圈匝数n＝200匝，直径d1＝40 cm，电阻r＝2 Ω，线圈与阻值R＝6 Ω的电阻相连．在线圈的中心有一个直径d2＝20 cm的有界匀强磁场，磁感应强度按图乙所示规律变化，规定垂直纸面向里的磁感应强度方向为正方向．试求：

图4－4－21

(1)通过电阻R的电流方向；

(2)电压表的示数；

(3)若撤去原磁场，在图中虚线的右侧空间加磁感应强度B＝0.5 T的匀强磁场，方向垂直纸面向里，试证明将线圈向左拉出磁场的过程中，通过电阻R上的电荷量为定值，并求出其值．

解析：(1)电流方向从A流向B.

(2)由E＝n可得：E＝n，E＝I(R＋r)，U＝IR

解得：U＝1.5π V＝4.7 V.

(3)设线圈拉出磁场经历时间Δt

＝n＝，＝，电荷量q＝Δt

解得：q＝n，与线圈运动的时间无关，即与运动的速度无关．代入数据得：q＝0.5π C＝1.57 C.

答案：(1)从A流向B　(2)4.7 V

(3)证明见解析　1.57 C

图4－4－22

12.如图4－4－22所示，一水平放置的平行导体框宽度L＝0.5 m，接有R＝0.2 Ω的电阻，磁感应强度B＝0.4 T的匀强磁场垂直导轨平面方向向下，现有一导体棒ab跨放在框架上，并能无摩擦地沿框架滑动，框架及导体棒ab电阻不计，当ab以v＝4.0 m/s的速度向右匀速滑动时，试求：

(1)导体棒ab上的感应电动势的大小及感应电流的方向；

(2)要维持ab向右匀速运动，作用在ab上的水平外力为多少？方向怎样？

(3)电阻R上产生的热功率多大？

解析：(1)导体棒ab垂直切割磁感线，产生的电动势大小为E＝BLv＝0.4×0.5×4.0 V＝0.8 V，

由右手定则知感应电流的方向由b向a.

(2)导体棒ab相当于电源，由闭合电路欧姆定律得

回路电流I＝＝ A＝4.0 A，

导体棒ab所受的安培力

F＝BIL＝0.4×0.5×4.0 N＝0.8 N，

由左手定则知其方向水平向左．

ab匀速运动，所以水平拉力F′＝F＝0.8 N，方向水平向右．

(3)R上的热功率：P＝I2R＝4.02×0.2 W＝3.2 W.

答案：(1)0.8 V　由b向a　(2)0.8 N　水平向右

(3)3.2 W
