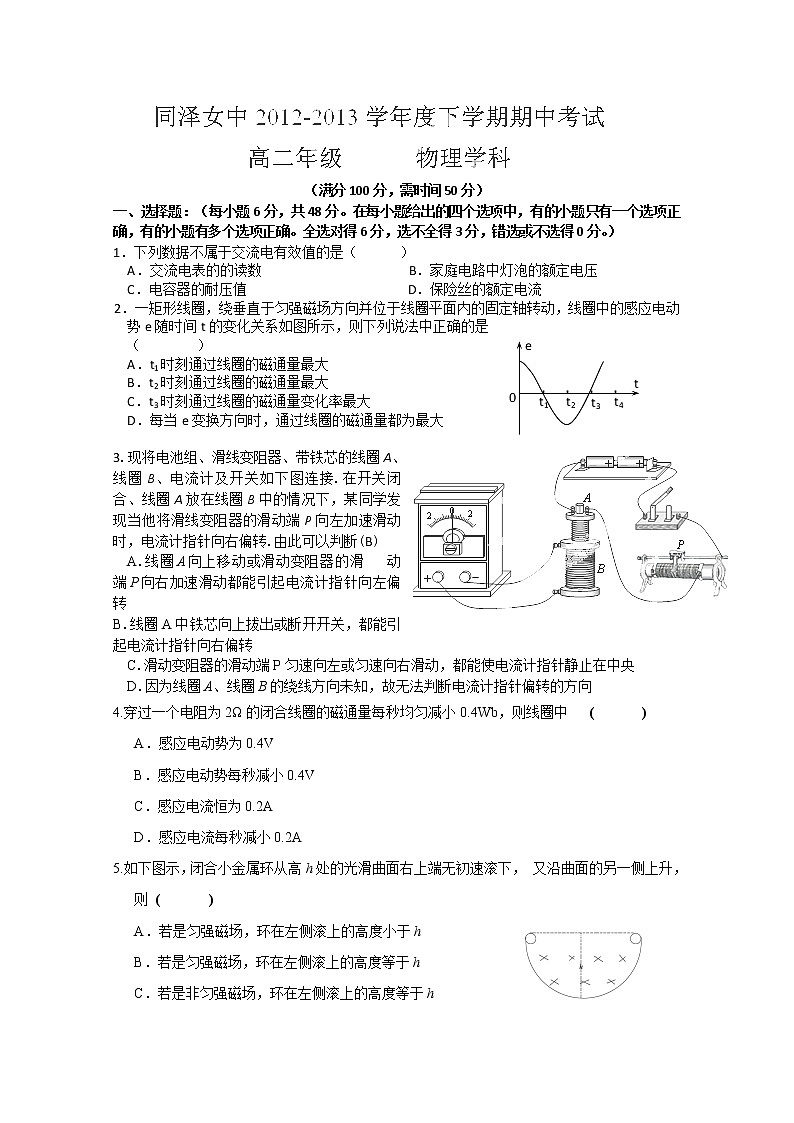

一、选择题：（每小题6分，共48分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全选对得6分，选不全得3分，错选或不选得0分。）
1．下列数据不属于交流电有效值的是（ ）
A．交流电表的的读数 B．家庭电路中灯泡的额定电压
C．电容器的耐压值 D．保险丝的额定电流
0
e
t
t1
t2
t3
t4
2．一矩形线圈，绕垂直于匀强磁场方向并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化关系如图所示，则下列说法中正确的是 （ ）
A．t1时刻通过线圈的磁通量最大
B．t2时刻通过线圈的磁通量最大
C．t3时刻通过线圈的磁通量变化率最大
D．每当e变换方向时，通过线圈的磁通量都为最大
3.现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接.在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转.由此可以判断(B)
A.线圈A向上移动或滑动变阻器的滑 动端P向右加速滑动都能引起电流计指针向左偏转
B.线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C.滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D.因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向
4.穿过一个电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中 ( )
A．感应电动势为0.4V
B．感应电动势每秒减小0.4V
C．感应电流恒为0.2A
D．感应电流每秒减小0.2A
5.如下图示，闭合小金属环从高h处的光滑曲面右上端无初速滚下， 又沿曲面的另一侧上升，则 ( )
A．若是匀强磁场，环在左侧滚上的高度小于h
B．若是匀强磁场，环在左侧滚上的高度等于h
C．若是非匀强磁场，环在左侧滚上的高度等于h
D．若是非匀强磁场，环在左侧滚上的高度小于h

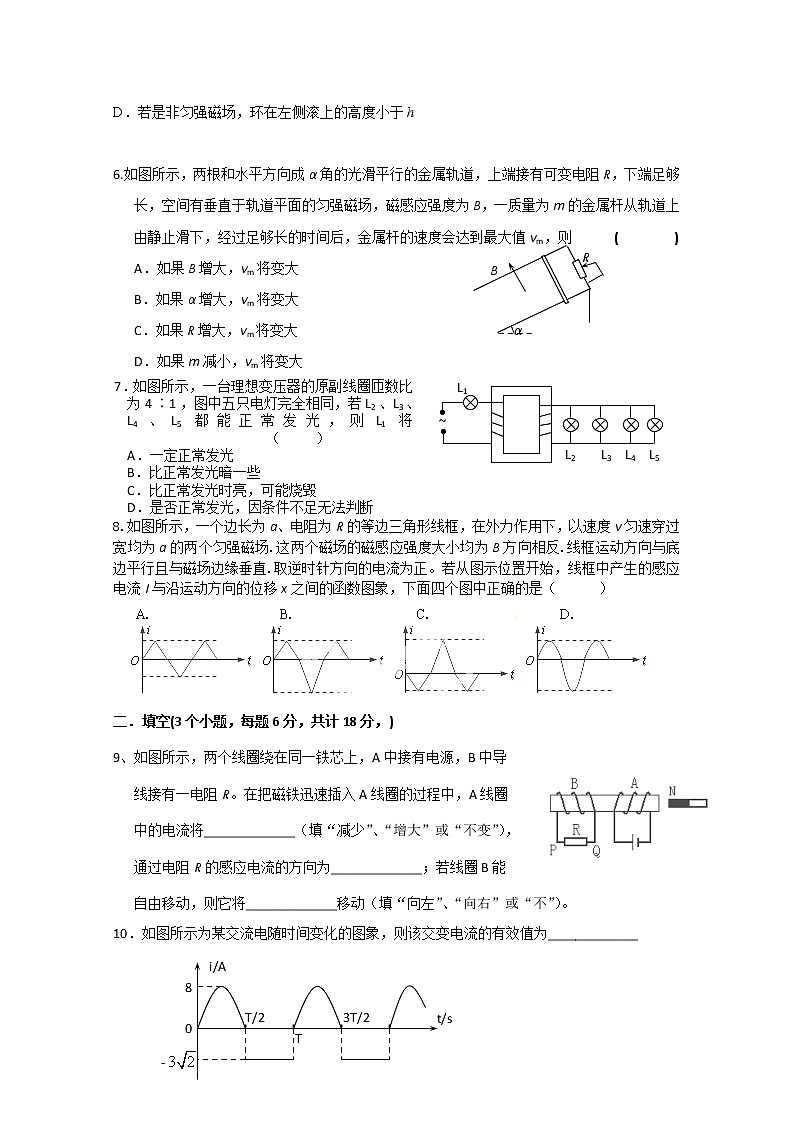

6.如图所示，两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一质量为m的金属杆从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会达到最大值vm，则 ( )
B
R
α
A．如果B增大，vm将变大
B．如果α增大，vm将变大
C．如果R增大，vm将变大
D．如果m减小，vm将变大
L1
L2
L3
L4
L5
~
7．如图所示，一台理想变压器的原副线圈匝数比为4∶1，图中五只电灯完全相同，若L2、L3、L4、L5都能正常发光，则L1将（ ）
A．一定正常发光
B．比正常发光暗一些
C．比正常发光时亮，可能烧毁
D．是否正常发光，因条件不足无法判断
8.如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场.这两个磁场的磁感应强度大小均为B方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（ ）
二．填空(3个小题，每题6分，共计18分，)
9、如图所示，两个线圈绕在同一铁芯上，A中接有电源，B中导
线接有一电阻R。在把磁铁迅速插入A线圈的过程中，A线圈
中的电流将_____________（填“减少”、“增大”或“不变”），
通过电阻R的感应电流的方向为_____________；若线圈B能
自由移动，则它将_____________移动（填“向左”、“向右”或“不”）。
10．如图所示为某交流电随时间变化的图象，则该交变电流的有效值为_____________
T/2
i/A
0
T
t/s
8
-
3T/2
11、如图所示，边长为L的闭合正方形金属线框的电阻为R，经以速度v匀速
L
d
穿过宽度为d的有界匀强磁场，磁场方向与线框平面垂直，磁感应强度为
B，若L＜d，线框穿过磁场的过程中产生的焦耳热为______________；若
L＞d，线框穿过磁场的过程中产生的焦耳热为________________。
三、计算题（本题包括3小题，共34分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）．
12．（10分）将交流电压U=伏，接到标有“220V 100W”的灯泡两端，如果灯泡的灯丝电阻保持不变，求：
（1）通过灯泡电流的最大值是多少？ （2）灯泡的实际电功率是多少？
（4）写出电流i的瞬时值表达式，并画出i-t图象。
0
t/s
i/A
14.（12分）如图所示，固定在水平桌面上的光滑金属框架cdef处于竖直向下磁感应强度为B0的匀强磁场中.金属杆ab与金属框架接触良好.此时abed构成一个边长为l的正方形，金属杆的电阻为r，其余部分电阻不计.
a
b
c
d
e
f
⑴若从t=0时刻起，磁场的磁感应强度均匀增加，每秒钟增量为k，施加一水平拉力保持金属杆静止不动，求金属杆中的感应电流.
⑵在情况⑴中金属杆始终保持不动，当t= t1秒末时，求水平拉力的大小.
⑶若从t=0时刻起，磁感应强度逐渐减小，当金属杆在框架上以恒定速度v向右做匀速运动时，可使回路中不产生感应电流.写出磁感应强度B与时间t的函数关系式.
