人教版 (新课标)选修3选修3-4第十三章 光5 光的衍射学案

这是一份人教版 (新课标)选修3选修3-4第十三章 光5 光的衍射学案，共5页。学案主要包含了教学目标，自主预习，典型例题，课后练习等内容，欢迎下载使用。

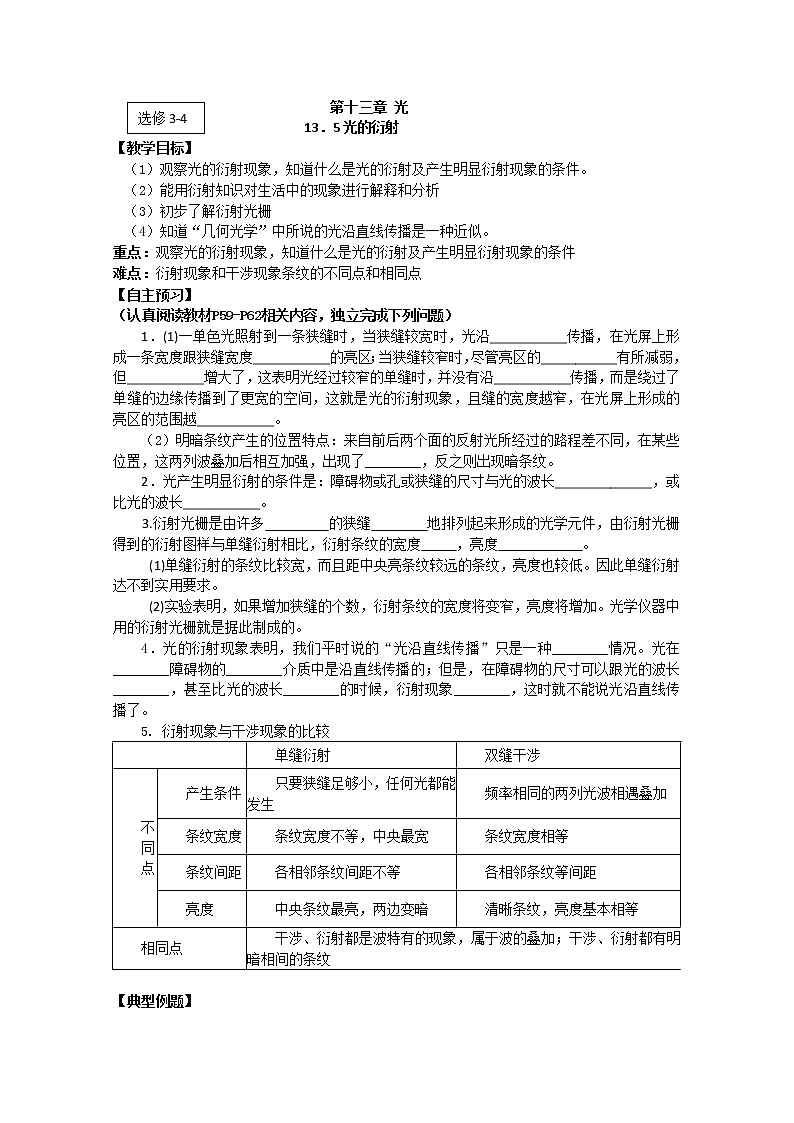

第十三章 光13．5光的衍射【教学目标】 （1）观察光的衍射现象，知道什么是光的衍射及产生明显衍射现象的条件。（2）能用衍射知识对生活中的现象进行解释和分析（3）初步了解衍射光栅（4）知道“几何光学”中所说的光沿直线传播是一种近似。重点：观察光的衍射现象，知道什么是光的衍射及产生明显衍射现象的条件难点：衍射现象和干涉现象条纹的不同点和相同点【自主预习】（认真阅读教材P59-P62相关内容，独立完成下列问题）    1．(1)一单色光照射到一条狭缝时，当狭缝较宽时，光沿___________传播，在光屏上形成一条宽度跟狭缝宽度___________的亮区；当狭缝较窄时，尽管亮区的___________有所减弱，但___________增大了，这表明光经过较窄的单缝时，并没有沿___________传播，而是绕过了单缝的边缘传播到了更宽的空间，这就是光的衍射现象，且缝的宽度越窄，在光屏上形成的亮区的范围越___________。    （2）明暗条纹产生的位置特点：来自前后两个面的反射光所经过的路程差不同，在某些位置，这两列波叠加后相互加强，出现了________，反之则出现暗条纹。    2．光产生明显衍射的条件是：障碍物或孔或狭缝的尺寸与光的波长______________，或比光的波长___________。3.衍射光栅是由许多         的狭缝        地排列起来形成的光学元件，由衍射光栅得到的衍射图样与单缝衍射相比，衍射条纹的宽度     ，亮度            。 (1)单缝衍射的条纹比较宽，而且距中央亮条纹较远的条纹，亮度也较低。因此单缝衍射达不到实用要求。(2)实验表明，如果增加狭缝的个数，衍射条纹的宽度将变窄，亮度将增加。光学仪器中用的衍射光栅就是据此制成的。4．光的衍射现象表明，我们平时说的“光沿直线传播”只是一种________情况。光在________障碍物的________介质中是沿直线传播的；但是，在障碍物的尺寸可以跟光的波长________，甚至比光的波长________的时候，衍射现象________，这时就不能说光沿直线传播了。5. 衍射现象与干涉现象的比较 单缝衍射双缝干涉不同点产生条件只要狭缝足够小，任何光都能发生频率相同的两列光波相遇叠加条纹宽度条纹宽度不等，中央最宽条纹宽度相等条纹间距各相邻条纹间距不等各相邻条纹等间距亮度中央条纹最亮，两边变暗清晰条纹，亮度基本相等相同点干涉、衍射都是波特有的现象，属于波的叠加；干涉、衍射都有明暗相间的条纹 【典型例题】 一、光的衍射【例1】对光的衍射现象的定性分析，下列描述中正确的是(　　)A．只有障碍物尺寸小时，光才会发生衍射现象B．衍射现象是光波互相叠加的结果C．光的衍射否定了光的直线传播的结论D．光的衍射为光的波动说提供了有力的证据 【例2】．光的衍射现象，下面说法正确的是(　　)A．红光的单缝衍射图样是红暗相间的直条纹B．白光的单缝衍射图样是红暗相间的直条纹C．光照到不透明小圆盘上出现泊松亮斑，说明发生了衍射D．光照到较大圆孔上出现大光斑，说明光沿着直线传播，不存在光的衍射 二、衍射光栅【例3】在单缝衍射实验中，下列说法中正确的是(　　)A．将入射光由黄色换成绿色，衍射条纹间距变窄B．使单缝宽度变小，衍射条纹间距变窄C．换用波长较长的光照射，衍射条纹间距变宽D．增大单缝到屏的距离，衍射条纹间距变宽 【例4】.如图甲、乙分别是单色光通过同一窄缝后形成的明暗相间的两种条纹图样，则  (      )     A．甲、乙均是干涉条纹     B．甲、乙均是衍射条纹     C．甲对应的光的波长较长     D．乙对应的光的波长较长 三、衍射现象与干涉现象的比较【例5】单色光通过双缝产生干涉现象，同种单色光通过单缝产生衍射现象，在光屏上都是明暗相间的条纹，比较这两种条纹(　　)A．干涉、衍射条纹间距都是均匀的B．干涉、衍射条纹间距都是不均匀的C．干涉条纹间距不均匀，衍射条纹间距均匀D．干涉条纹间距均匀，衍射条纹间距不均匀 四、小孔衍射【例6】让烛光照射到一块遮光板上，板上有一个可自由收缩的三角形孔，当此三角形孔缓慢地由大到小直到闭合，试分析在孔后的屏上将先后出现的现象(遮住侧面光)  【课后练习】 1．关于衍射，下列说法中正确的是(　　)A．干涉现象中条纹的出现是光波叠加后产生的结果B．双缝干涉中也存在衍射现象C．一切波都很容易发生明显的衍射现象D．影的存在是一个与衍射现象相矛盾的客观事实 2．点光源照在一个剃须刀片上，在屏上形成了它的影子，其边缘较为模糊，原因是(　　)A．光的反射      B．光强太小C．光的干涉       D．光的衍射 3．用单色光通过小圆盘与小圆孔做衍射实验时，在光屏上得到衍射图样，它们的特点是(　　)A．用小圆盘时中央是暗的，用小圆孔时中央是亮的B．用小圆盘时中央是亮的，用小圆孔时中央是暗的C．中央均为亮点的同心圆条纹D．中央均为暗点的同心圆条纹 4．抽制细丝时可用激光监控其粗细，如图2所示，激光束越过细丝时产生的条纹和它通过遮光板上的一条同样宽度的窄缝规律相同，则(　　)①这是利用光的干涉现象　②这是利用光的衍射现象　③如果屏上条纹变宽，表明抽制的丝变粗了　④如果屏上条纹变宽，表明抽制的丝变细了A．①③     B．②④     C．①④        D．②③ 5．关于光的干涉和衍射现象，下列说法正确的是(　　)A．光的干涉现象遵循波的叠加原理，衍射现象不遵循波的叠加原理B．光的干涉条纹是彩色的，衍射条纹是黑白相间的C．光的干涉现象说明光具有波动性，光的衍射现象不能说明这一点D．光的干涉和衍射现象都是光波叠加的结果 6．用单色光做双缝干涉实验和单缝衍射实验，比较屏上的条纹，下列说法中正确的是(　　)A．双缝干涉条纹是等间距的明暗相间的条纹B．单缝衍射条纹是中央宽、两边窄的明暗相间的条纹C．双缝干涉条纹是中央宽、两边窄的明暗相间的条纹D．单缝衍射条纹是等间距的明暗相间的条纹 7．如图3所示，a、b两束光以不同的入射角由介质射向空气，结果折射角相同，下列说法正确的是(　　)A．b在该介质中的折射率比a大B．若用b做单缝衍射实验，要比用a做中央亮条纹更宽C．用a更易观测到泊松亮斑D．做双缝干涉实验时，用a光比用b光两相邻亮条纹中心的距离更大 8. 在一次观察光的衍射实验中，观察到如图所示的清晰的亮暗相间的图样，那么障碍物是下列给出的(        )                                                                A．很小的不透明圆板B．很大的中间有大圆孔的不透明挡板C．很大的不透明圆板D．很大的中间有小圆孔的不透明挡板 9．用红光进行双缝干涉实验时(缝极窄)，如果用不透光的纸遮住一个缝，则屏上出现(      )A．一片黑暗                                B．一片红光C．原干涉条纹形状不变，但亮度减弱          D．红、黑相间的条纹 10．对单缝衍射现象，以下说法正确的是                           (        )A．缝的宽度d越小，衍射条纹越亮B．缝的宽度d越小，衍射现象越明显C．缝的宽度d越小，光的传播路线越接近直线D．入射光的波长越短，衍射现象越明显 11．对于光的衍射的定性分析，下列说法中正确的是（    ）A．只有障碍物或孔的尺寸可以跟光波波长相比甚至比光的波长还要小的时候，才能明显地产生光的衍射现象B．光的衍射现象是光波相互叠加的结果C．光的衍射现象否定了光的直线传播的结论D．光的衍射现象说明了光具有波动性 12．某同学以线状白炽灯为光源，利用游标尺两脚间形成的狭缝观察光的衍射现象后，总结出以下几点，你认为正确的是(　　)A．若狭缝与灯泡平行，衍射条纹与狭缝平行B．若狭缝与灯泡垂直，衍射条纹与狭缝垂直C．衍射条纹的疏密程度与狭缝的宽度有关D．衍射条纹的间距与光的波长有关 13．以下关于光现象的说法中正确的是(　　)A．一个面光源发出的光经较大的障碍物后在屏上的影有本影和半影，这是光发生衍射的结果B．把两支铅笔捏紧，能过中央的细缝去观察日光灯，会看到彩色条纹，这是光发生衍射的结果C．白光通过单缝衍射时，偏离中央亮纹最远的是红光D．一束平行白光经凸透镜折射后，在其后的屏上也会看到彩色的亮环，这是光发生衍射的结果 例题答案：1. 【答案】B、D【解析】一切光都可以发生衍射现象，只不过有明显和不明显之分，A项错误；光波衍射形成明暗相间的条纹是叠加形成的，B项正确；光的衍射现象与光的直线传播并不矛盾，前者是波动性的体现，后者是粒子性的体现，故C项错误，D项正确。2. 解析：单色光照到狭缝上产生的衍射图样是亮暗相间的直条纹。白光的衍射图样是彩色条纹。光照到不透明圆盘上，在其阴影处出现亮点，是衍射现象。光的衍射现象只有明显与不明显之分，D项中屏上大光斑的边缘模糊，正是光的衍射造成的，不能认为不存在衍射现象。答案：A、C3. 【答案】A、C、D【解析】当单缝宽度一定时，波长越长，衍射现象越明显，即光偏离直线传播的路径越远，条纹间距也越大；当光的波长一定时，单缝宽度越小，衍射现象越明显，条纹间距越大；当光的波长一定、单缝宽度也一定时，增大单缝到屏的距离，衍射条纹间距也会变宽(如图13－5－1所示)。故选项A、C、D正确。 5. 解析：双缝干涉现象中，条纹间距相等，条纹亮度相同，而单缝衍射条纹间距不等，条纹亮度也不一样。答案：D6.  见解析解析　当三角形孔较大时，屏上出现一个三角形光斑，如图甲所示，随着三角形缓慢地收缩，光斑逐渐变小；当三角形孔小到一定程度时，屏上会出现倒立的烛焰，如图乙所示；继续使三角形孔缓慢收缩，可以观察到小孔衍射图样；当孔闭合时，屏上就会一片黑暗． 课后练习：1．AB　2．D3．C　4．B　5．D　6.AB7．B　8．D 9．D10．B 11. ABD12. 解析：若狭缝与线状灯平行，衍射条纹与狭缝平行且现象明显，衍射条纹的疏密程度与缝宽有关，狭缝越小，条纹越疏；条纹间距与波长有关，波长越长，间距越大。答案：A、C、D13. 解析：选项A是由光的直线传播产生的；选项B是光的衍射产生的；选项C是因为白光中红色光的波长最长，亮纹最宽，故偏离中央亮纹最远；选项D是色散现象。答案：B、C
