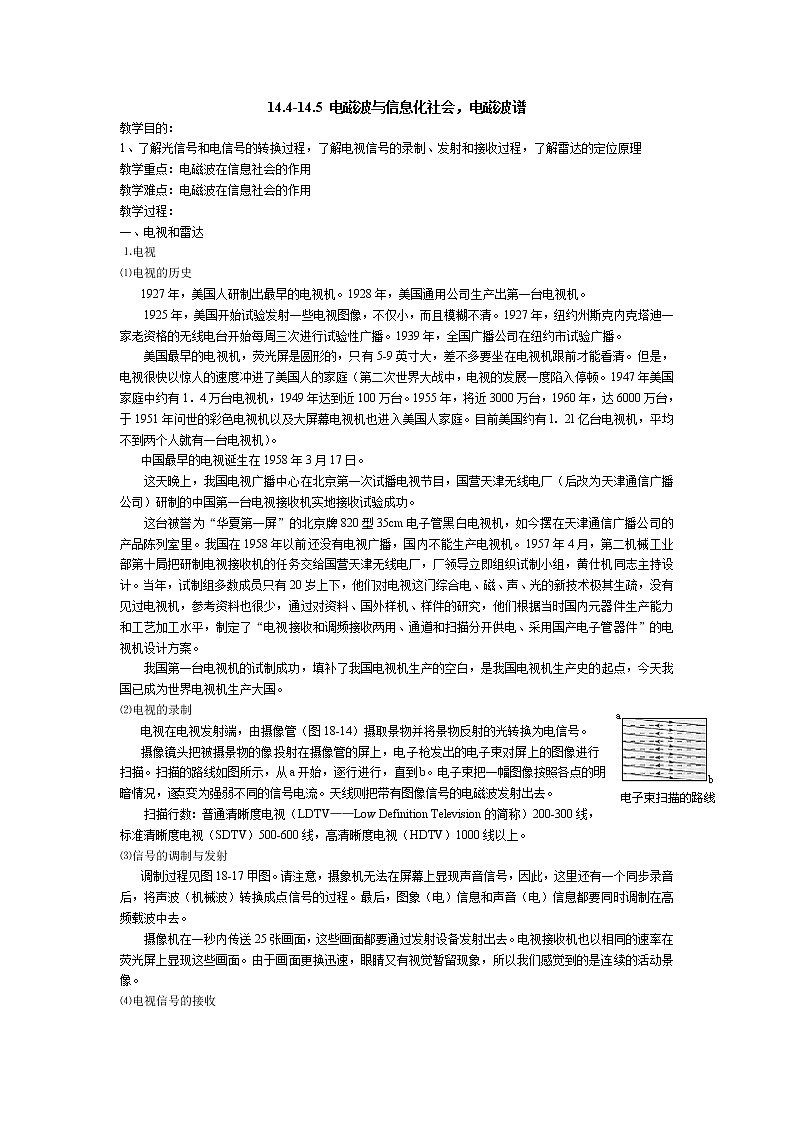

高中物理人教版 (新课标)选修3选修3-4第十四章 电磁波3 电磁波的发射和接收教案

这是一份高中物理人教版 (新课标)选修3选修3-4第十四章 电磁波3 电磁波的发射和接收教案，共2页。教案主要包含了电视和雷达等内容，欢迎下载使用。

1、了解光信号和电信号的转换过程，了解电视信号的录制、发射和接收过程，了解雷达的定位原理
教学重点：电磁波在信息社会的作用
教学难点：电磁波在信息社会的作用
教学过程：
一、电视和雷达
⒈电视
⑴电视的历史
1927年，美国人研制出最早的电视机。1928年，美国通用公司生产出第一台电视机。
1925年，美国开始试验发射一些电视图像，不仅小，而且模糊不清。1927年，纽约州斯克内克塔迪一家老资格的无线电台开始每周三次进行试验性广播。1939年，全国广播公司在纽约市试验广播。
美国最早的电视机，荧光屏是圆形的，只有5-9英寸大，差不多要坐在电视机跟前才能看清。但是，电视很快以惊人的速度冲进了美国人的家庭（第二次世界大战中，电视的发展一度陷入停顿。1947年美国家庭中约有1．4万台电视机，1949年达到近100万台。1955年，将近3000万台，1960年，达6000万台，于1951年问世的彩色电视机以及大屏幕电视机也进入美国人家庭。目前美国约有l．2l亿台电视机，平均不到两个人就有一台电视机）。
中国最早的电视诞生在1958年3月17日。
这天晚上，我国电视广播中心在北京第一次试播电视节目，国营天津无线电厂（后改为天津通信广播公司）研制的中国第一台电视接收机实地接收试验成功。
这台被誉为“华夏第一屏”的北京牌820型35cm电子管黑白电视机，如今摆在天津通信广播公司的产品陈列室里。我国在1958年以前还没有电视广播，国内不能生产电视机。1957年4月，第二机械工业部第十局把研制电视接收机的任务交给国营天津无线电厂，厂领导立即组织试制小组，黄仕机同志主持设计。当年，试制组多数成员只有20岁上下，他们对电视这门综合电、磁、声、光的新技术极其生疏，没有见过电视机，参考资料也很少，通过对资料、国外样机、样件的研究，他们根据当时国内元器件生产能力和工艺加工水平，制定了“电视接收和调频接收两用、通道和扫描分开供电、采用国产电子管器件”的电视机设计方案。
我国第一台电视机的试制成功，填补了我国电视机生产的空白，是我国电视机生产史的起点，今天我国已成为世界电视机生产大国。
⑵电视的录制
电视在电视发射端，由摄像管（图18-14）摄取景物并将景物反射的光转换为电信号。
摄像镜头把被摄景物的像投射在摄像管的屏上，电子枪发出的电子束对屏上的图像进行扫描。扫描的路线如图所示，从a开始，逐行进行，直到b。电子束把一幅图像按照各点的明暗情况，逐点变为强弱不同的信号电流。天线则把带有图像信号的电磁波发射出去。
扫描行数：普通清晰度电视（LDTV——Lw Definitin Televisin的简称）200-300线，标准清晰度电视（SDTV）500-600线，高清晰度电视（HDTV）1000线以上。
⑶信号的调制与发射
调制过程见图18-17甲图。请注意，摄象机无法在屏幕上显现声音信号，因此，这里还有一个同步录音后，将声波（机械波）转换成点信号的过程。最后，图象（电）信息和声音（电）信息都要同时调制在高频载波中去。
摄像机在一秒内传送25张画面，这些画面都要通过发射设备发射出去。电视接收机也以相同的速率在荧光屏上显现这些画面。由于画面更换迅速，眼睛又有视觉暂留现象，所以我们感觉到的是连续的活动景像。
⑷电视信号的接收
在电视接收端，天线收到电磁波后产生感应电流，经过调谐、解调等处理，将得到的图像信号送到显像管（图18-16），还原成景物的像。显像管里的电子枪发射的电子束也在荧光屏上扫描，扫描的方式和步调与摄像管的扫描同步。同时，显像管电子枪发射电子束的强弱受图像信号的控制，这样在荧光屏上便出现了与摄像屏上相同的像。电视机天线接收到的电磁波除了载有图像信号外，还有伴音信号。伴音信号经解调取出后送到扬声器。
电视技术还广泛应用在工业、交通、文化教育、国防和科学研究等各个方面。
现代化的办公室常常用到传真机。电视传递的是活动的图像，而传真传递的是静止的图像，如图表、书信、照片等。传真的原理和电视相似，也是把图像逐点变成电信号，然后通过电话线或其他途经传送出去。
介绍：数字电视和等离子电视
数字电视是电视数字化和网络化后的产物。相对于传统的模拟电视，它可以同时传输和接收多路视频信号和其他数字化信息，同时令信息数字化存储以便观众随时调用。其图像水平清晰度达到１２００线以上，声音质量也非常高。与传统的模拟电视相比，数字电视的优点体现在：第一，提高了频率资源的利用率。利用数字压缩技术可以在一个标准有线电视模拟频道中传输4—10套电视节目。第二，提高电视信号的传输和接收质量，可以保证用户接收到和前端播出效果基本相同的电视信号。第三，可以提供数据广播。第四，逐步改变观众传统的收视习惯，由被动收看到准视频点播（NVOD）收看，以至下一步的收看真正的视频点播(VOD)。频率资源的增加有利于节目数量的增加和频道的专业化，可满足不同观众群体的需要。我国将在2008年全面推进数字高清晰度电视，2010年基本实现数字化，2015年停止模拟信号的播出。观众家里只要能够收看有线电视，那么，再接上一个机顶盒就可以收看丰富多彩的数字电视了。
等离子电视（PDM——Plasma Display Mnitr的简称）: 等离子（PDP）是指通过在两张薄玻璃板之间充填混合气体，施加电压使之产生离子气体，然后使等离子气体放电并与基板中的荧光体发生反应，从而产生彩色影像的电视产品。它以等离子管作为发光元件，大量的等离子管排列在一起构成屏幕，每个等离子对应的每个小室内都充有氖氙气体，在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体会产生紫外光，并激发平板显示屏上的红绿蓝三基色荧光粉发出可见光。每个等离子管作为一个像素，由这些像素的明暗和颜色变化组合使之产生各种灰度和色彩的图像，类似显像管发光。等离子电视又被称做“壁挂式电视”，不受磁力和磁场影响，具有机身纤薄、重量轻、屏幕大、色彩鲜艳、画面清晰、亮度高、失真度小、视觉感受舒适、节省空间等优点。目前，常见的等离子电视有42、52、60寸。
⒉雷达
雷达是利用无线电波测定物体位置的无线电设备。
电磁波如果遇到尺寸明显大于波长的障碍物就要发生反射，雷达就是利用电磁波的这个特性工作的．波长越短的电磁波，传播的直线性越好，反射性能越强，因此雷达用的是微波。
雷达的天线可以转动。它向一定的方向发射不连续的无线电波（叫做脉冲）。每次发射的时间不超过1ms，两次发射的时间间隔约为这个时间的100倍。这样，发射出去的无线电波遇到障碍物后返回时，可以在这个时间间隔内被天线接收。测出从发射无线电波到收到反射波的时间，就可以求得障碍物的距离，再根据发射电波的方向和仰角，便能确定障碍物的位置了。
实际上，障碍物的距离等情况是由雷达的指示器直接显示出来的。当雷达向目标发射无线电波时，在指示器的荧光屏上呈现一个尖形脉冲；在收到反射回来的无线电波时，在荧光屏上呈现第二个尖形脉冲，如图所示。根据两个脉冲的间隔可以直接从荧光屏上的刻度读出障碍物的距离．现代雷达往往和计算机相连，直接对数据进行处理。
利用雷达可以探测飞机、舰艇、导弹等军事目标，还可以用来为飞机、船只导航。在天文学上可以用雷达研究飞近地球的小行星、慧星等天体，气象台则用雷达探测台风、雷雨云。
作业布置：阅读教材
