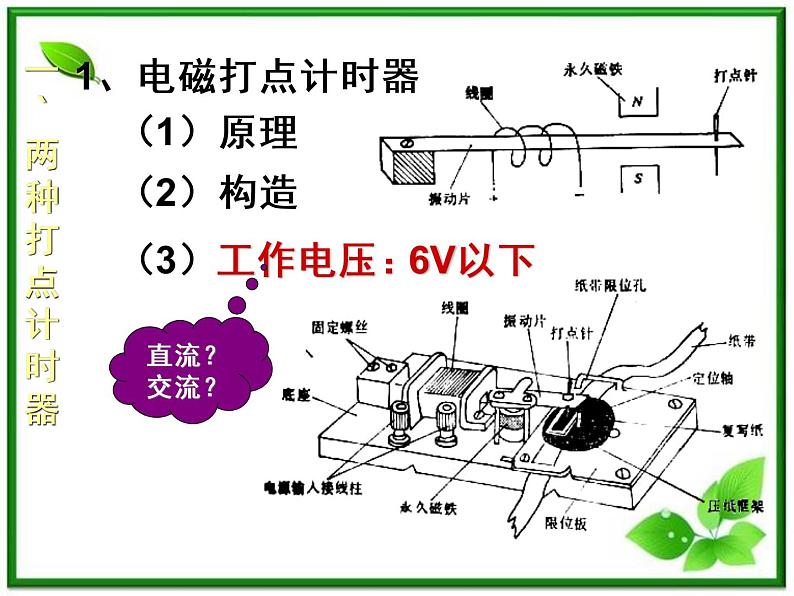

1、电磁打点计时器 （1）原理 （2）构造 （3）工作电压：6V以下
直流？ 交流？

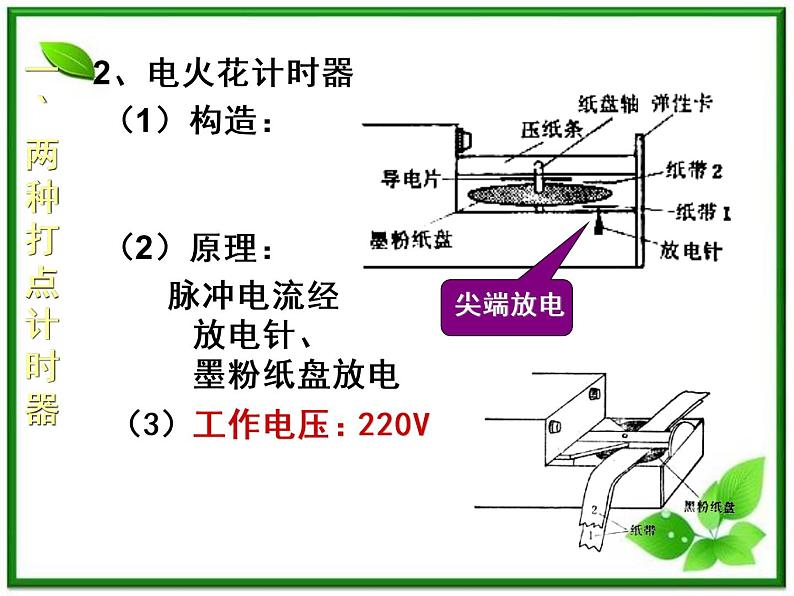

2、电火花计时器 （1）构造： （2）原理： 脉冲电流经 放电针、 墨粉纸盘放电 （3）工作电压：220V
电磁打点计时器：利用振动的振针打点电火花计时器：利用火花放电打点
电磁打点计时器：6V以下交流电电火花计时器：220V交流电
3.振针打点时与纸带接触，会对纸带产生阻碍作用；而火花放电基本不会阻碍纸带的运动

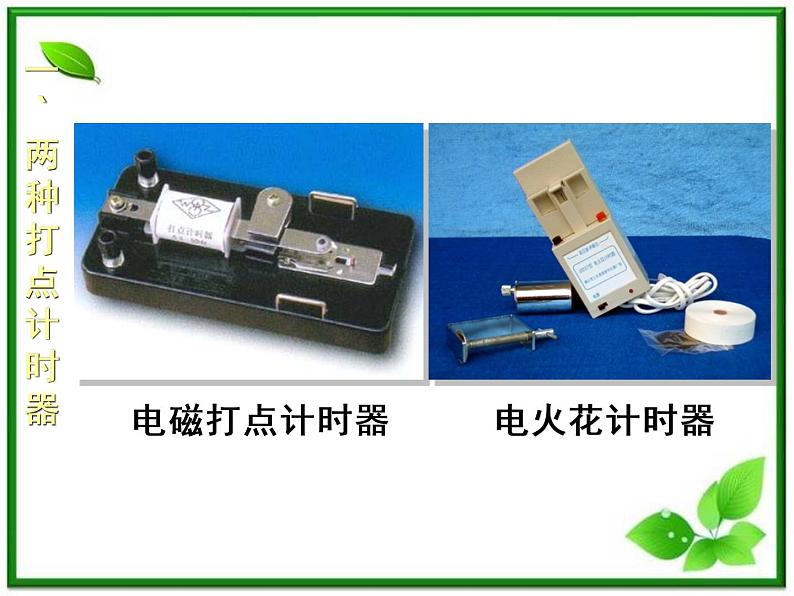

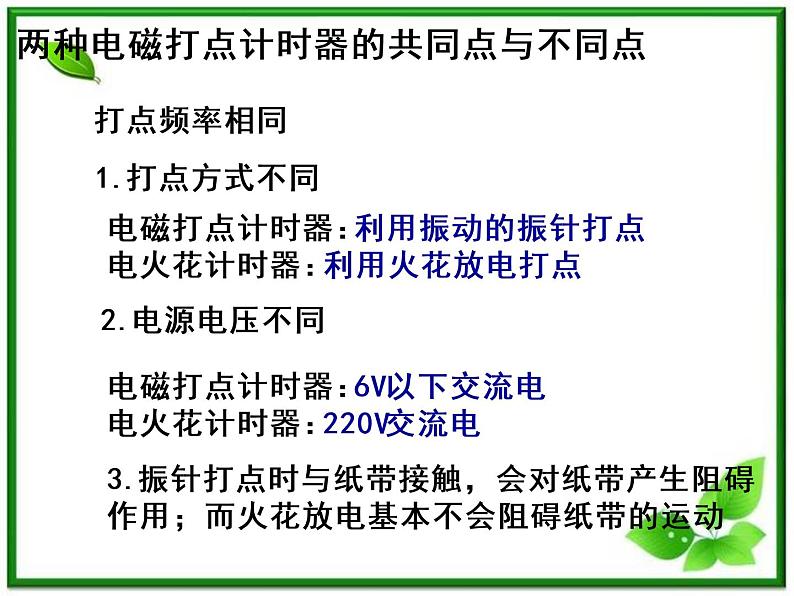

两种电磁打点计时器的共同点与不同点

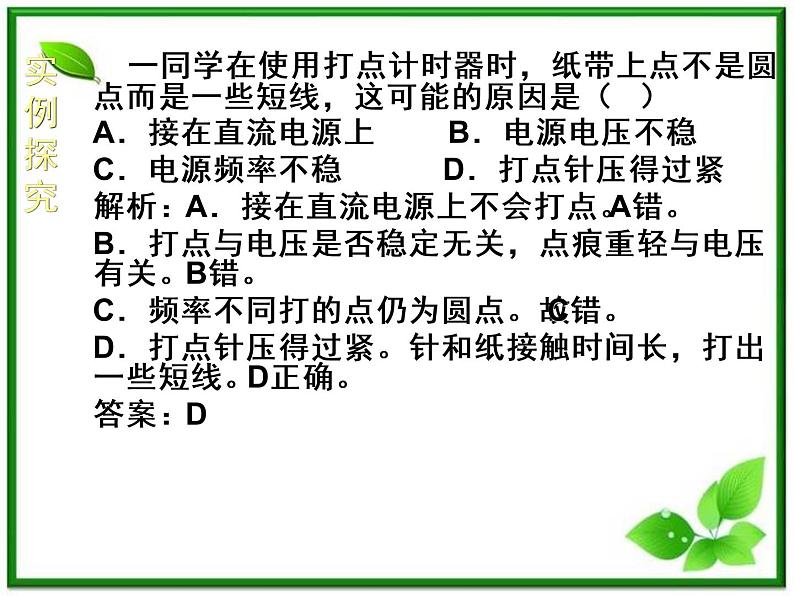

一同学在使用打点计时器时，纸带上点不是圆点而是一些短线，这可能的原因是（ ）A．接在直流电源上 B．电源电压不稳C．电源频率不稳 D．打点针压得过紧解析：A．接在直流电源上不会打点。A错。B．打点与电压是否稳定无关，点痕重轻与电压有关。B错。C．频率不同打的点仍为圆点。故C错。D．打点针压得过紧。针和纸接触时间长，打出一些短线。D正确。答案：D

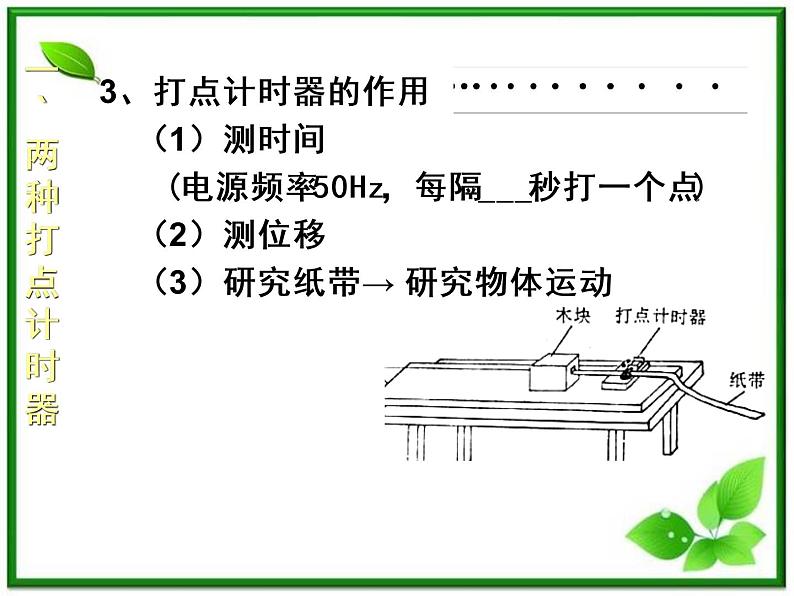

3、打点计时器的作用 （1）测时间 (电源频率50Hz，每隔___秒打一个点) （2）测位移 （3）研究纸带 → 研究物体运动
二 ` 练习使用打点计时器

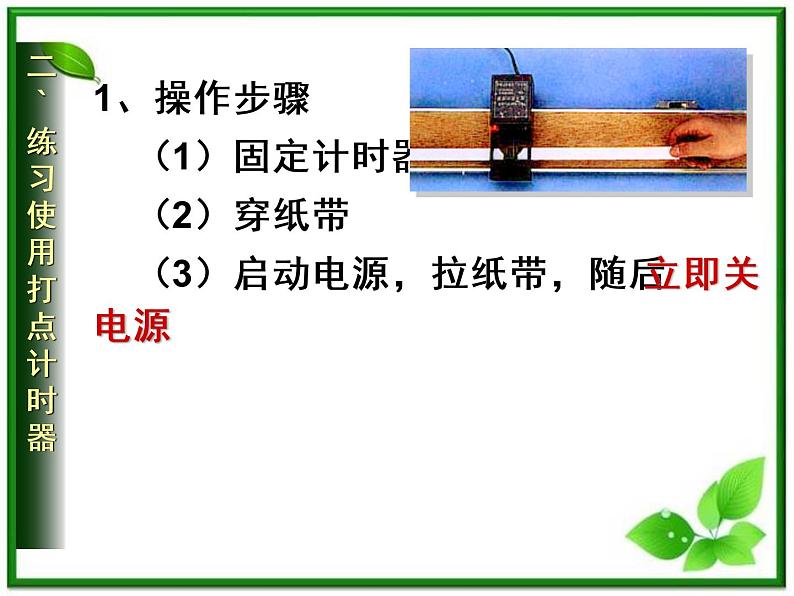

1、操作步骤 （1）固定计时器 （2）穿纸带 （3）启动电源，拉纸带，随后立即关电源
纸带的处理 ——1.测平均速度
（1）需测量的量：（2）关系式：
 三 测瞬时速度
2.如何测出E点的瞬时速度？
1、图像特点：直观2、常用作图法 （1）描点作图 （2）据函数关系式作图3、作图步骤 （1）建系 （2）描点 （3）作图
1、图像特点：直观2、常用作图法 （1）描点作图 （2）据函数关系式作图3、作图步骤 （1）建系 （2）描点 （3）作图4、速度－时间图像（v-t graph）
某同学在“用打点计时器测速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点（如图1.4-4所示）。其相邻点间的距离如图中所示，每两个相邻的测量点之间的时间间隔为0.10s。（1）试根据纸带上各个计数点间的距离，每个0.10s测一次速度，计算出打下B、C、D、E、F五个点时小车的瞬时速度，并将各个速度值填入下表(要求保留3位有效数字) (2)将B、C、D、E、F各个时刻的瞬时速度标在直角坐标系中，并画出小车的瞬时速度随时间变化的关系图线。
v-t 图象中速度的正负表示物体的运动方向
