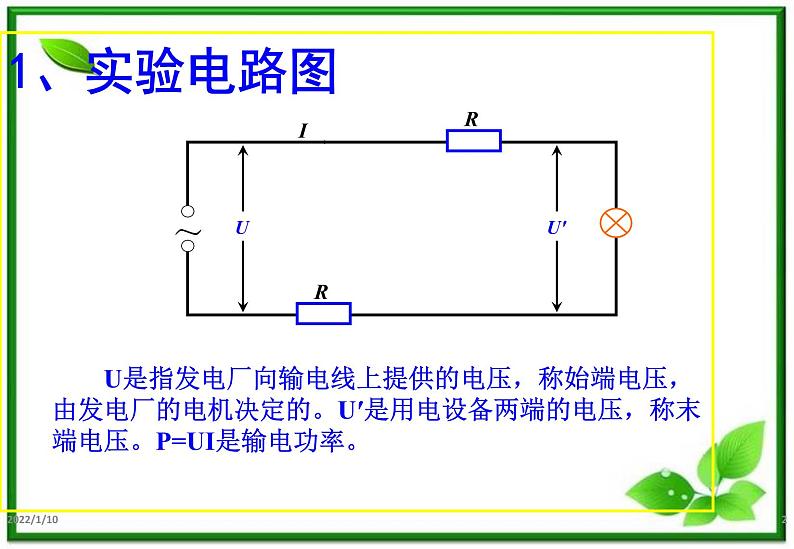

U是指发电厂向输电线上提供的电压，称始端电压，由发电厂的电机决定的。U′是用电设备两端的电压，称末端电压。P=UI是输电功率。

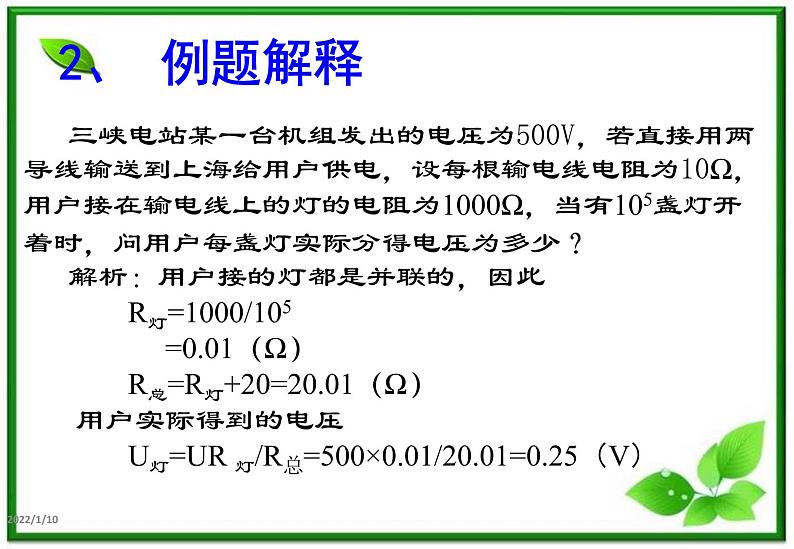

三峡电站某一台机组发出的电压为500V，若直接用两导线输送到上海给用户供电，设每根输电线电阻为10Ω，用户接在输电线上的灯的电阻为1000Ω，当有105盏灯开着时，问用户每盏灯实际分得电压为多少？ 解析：用户接的灯都是并联的，因此 R灯=1000/105 =0.01（Ω） R总=R灯+20=20.01（Ω） 用户实际得到的电压 U灯=UR 灯/R总 =500×0.01/20.01=0.25（V）

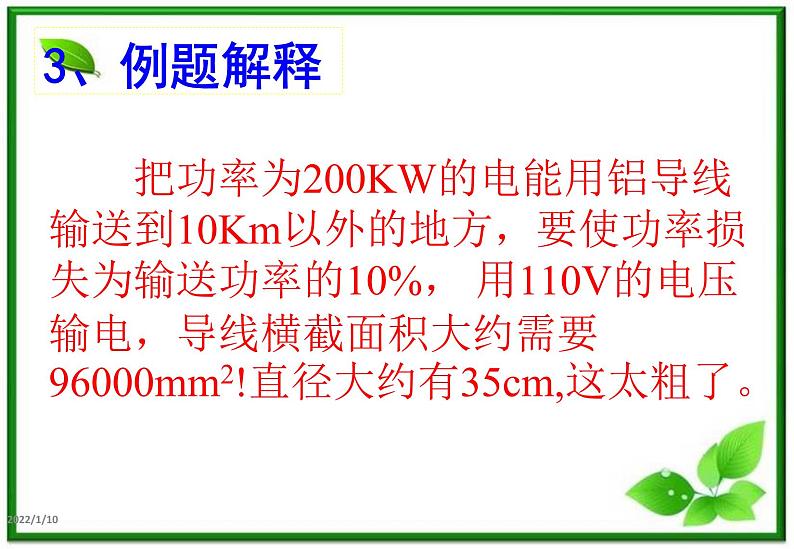

　　把功率为200KW的电能用铝导线输送到10Km以外的地方，要使功率损失为输送功率的10%， 用110V的电压输电，导线横截面积大约需要96000mm2!直径大约有35cm,这太粗了。

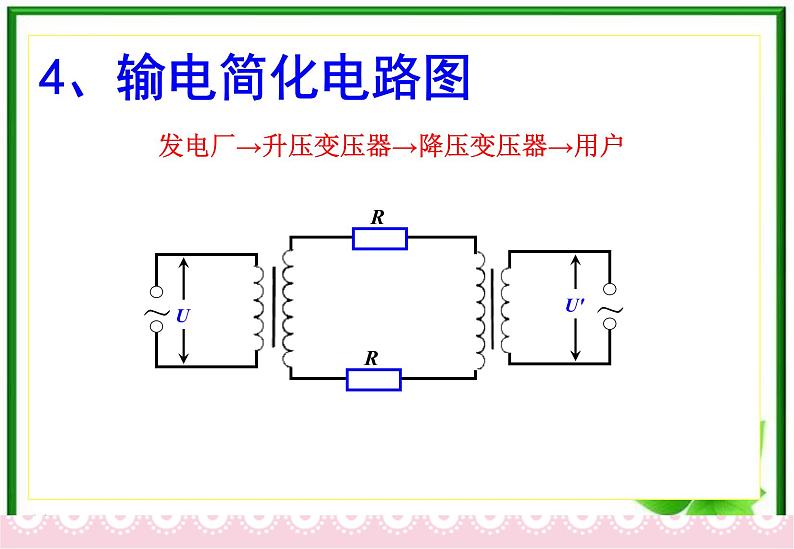

发电厂→升压变压器→降压变压器→用户
　　上例中其他条件不变，只将输电电压升高100倍，即用11KV电压输电，导线的横截面积将是多少？

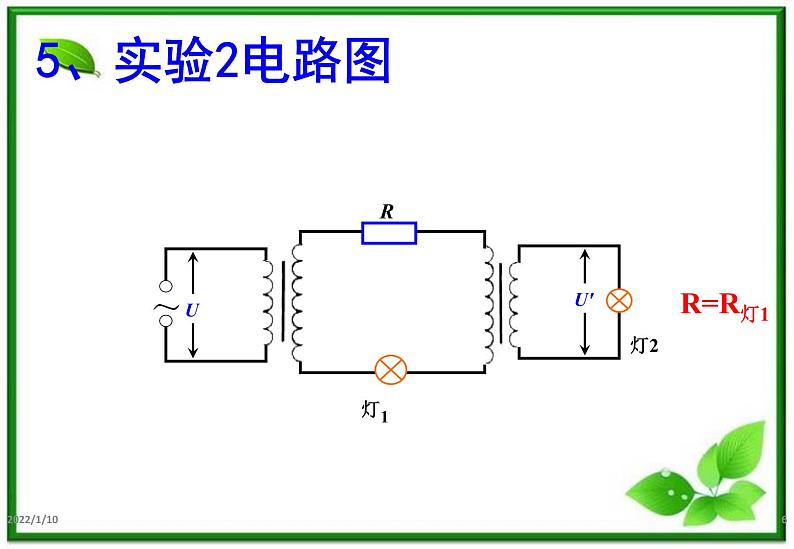

6 、升压后输电线截面积
简析 ：电压升高了100倍。由I=P/U知电 流为原来的1/100,再由P损=I2R得 ：当P损 不变时R变为原来的104倍,又由R=ρL/S 知,截面积将变为原来的1/10 4。即为 9.6mm 2,直径大约为3.5mm,还没有小拇 指粗。
　　事物总是一分为二的，有利就有弊，我们要辩证的看问题，分清楚哪是主要因素，哪是次要因素，抓住事物的主要方面忽略次要方面。实际输送电能时，要全面综合考虑，根据输送功率的大小，距离的远近，技术和经济要求等合理选择输送电压。
