人教版九年级全册第十七章 欧姆定律综合与测试课后作业题

这是一份人教版九年级全册第十七章 欧姆定律综合与测试课后作业题，共1页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

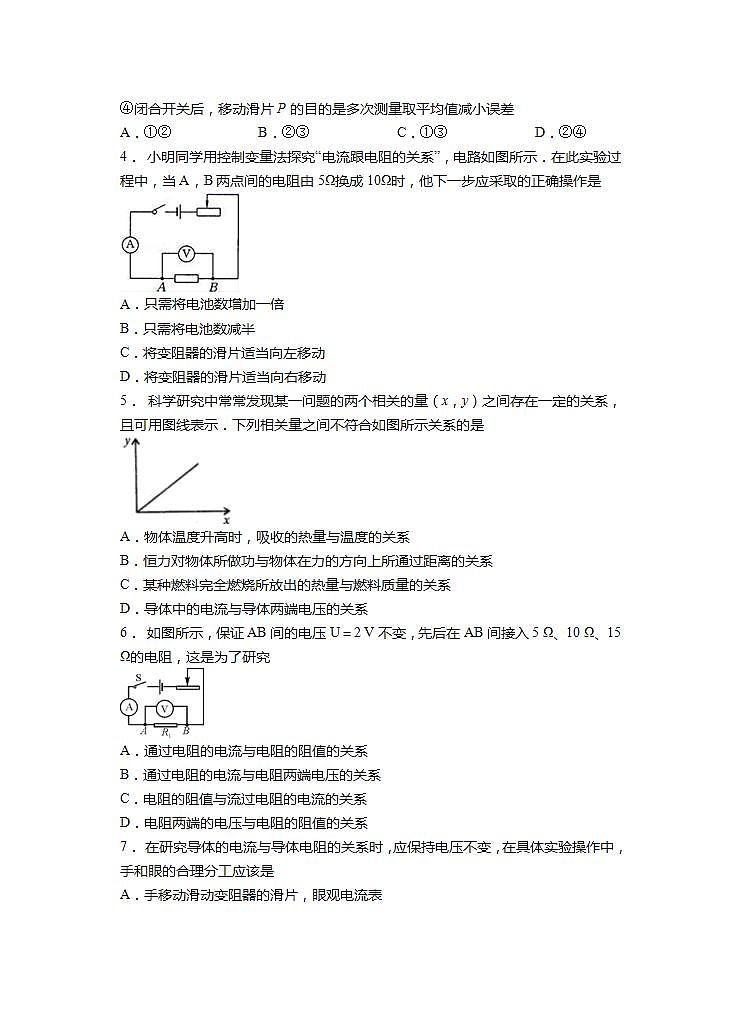

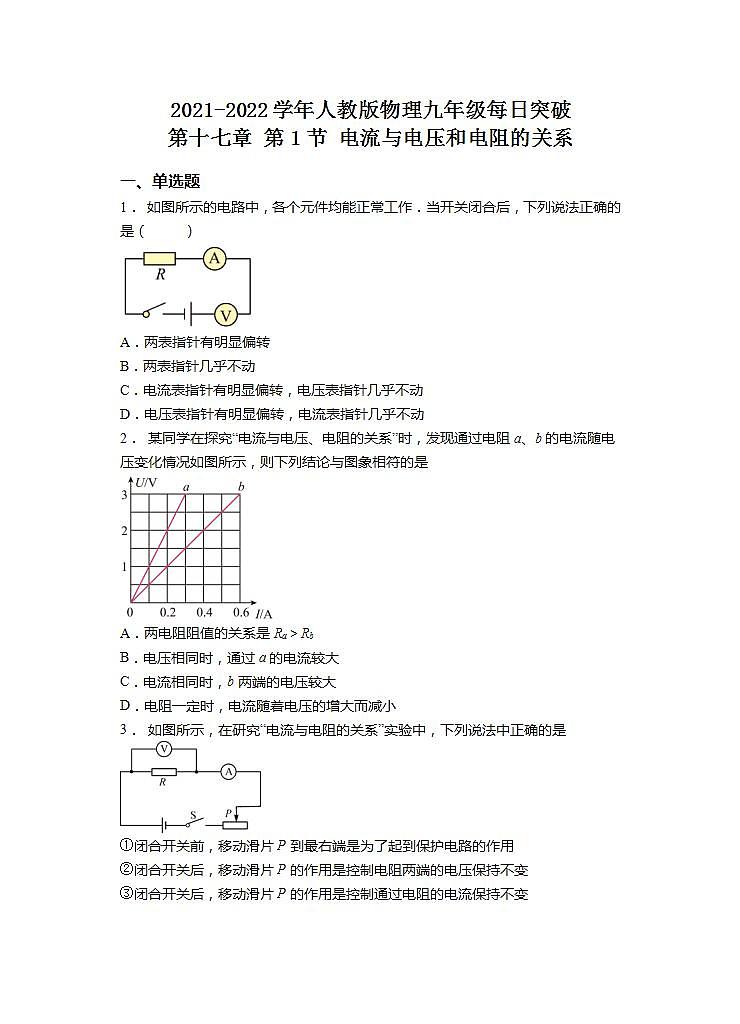

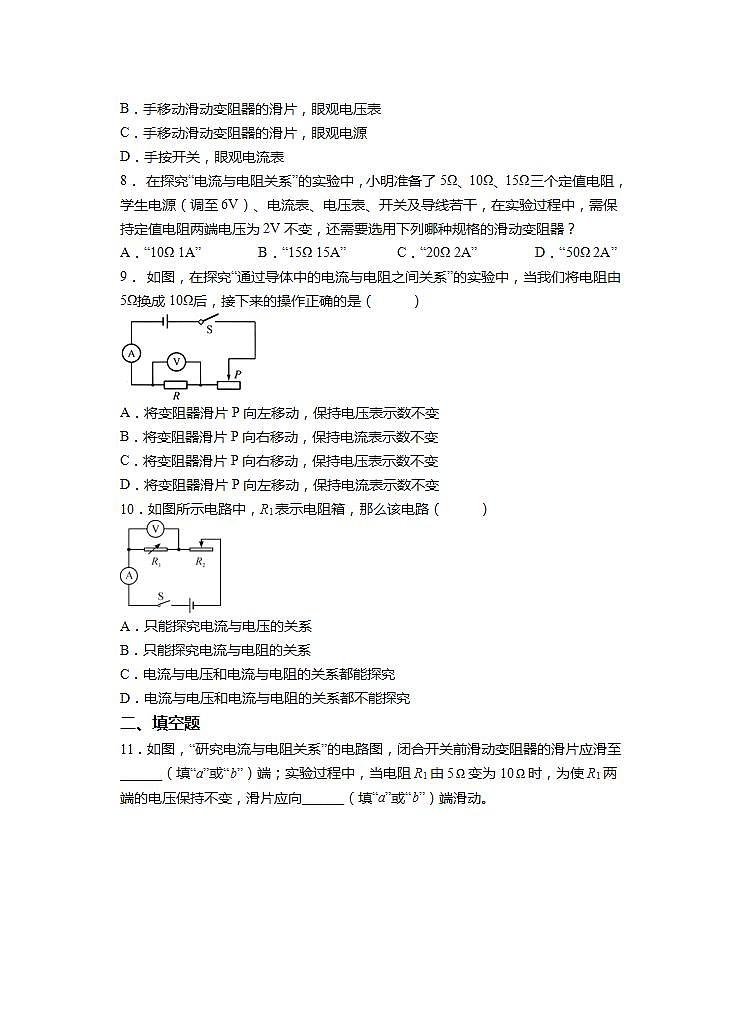

2021-2022学年人教版物理九年级每日突破第十七章 第1节 电流与电压和电阻的关系 一、单选题1． 如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（     ）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动2． 某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是A．两电阻阻值的关系是Ra＞RbB．电压相同时，通过a的电流较大C．电流相同时，b两端的电压较大D．电阻一定时，电流随着电压的增大而减小3． 如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差A．①② B．②③ C．①③ D．②④4． 小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是A．只需将电池数增加一倍B．只需将电池数减半C．将变阻器的滑片适当向左移动D．将变阻器的滑片适当向右移动5． 科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是A．物体温度升高时，吸收的热量与温度的关系B．恒力对物体所做功与物体在力的方向上所通过距离的关系C．某种燃料完全燃烧所放出的热量与燃料质量的关系D．导体中的电流与导体两端电压的关系6． 如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系7． 在研究导体的电流与导体电阻的关系时，应保持电压不变，在具体实验操作中，手和眼的合理分工应该是A．手移动滑动变阻器的滑片，眼观电流表B．手移动滑动变阻器的滑片，眼观电压表C．手移动滑动变阻器的滑片，眼观电源D．手按开关，眼观电流表8． 在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？A．“10Ω 1A”    B．“15Ω 15A”   C．“20Ω 2A”   D．“50Ω 2A”9． 如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（     ）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向右移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向左移动，保持电流表示数不变10．如图所示电路中，R1表示电阻箱，那么该电路（     ）A．只能探究电流与电压的关系B．只能探究电流与电阻的关系C．电流与电压和电流与电阻的关系都能探究D．电流与电压和电流与电阻的关系都不能探究二、填空题11．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。12．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。13．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。 I/A0.60.81.01.21.41.6 U/V987654 14．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．15．在探究“电流与电压和电阻的关系”时，采用的科学方法是________。探究电流与电压的关系时，保持________不变，改变电压；探究电流与电阻的关系时，保持________不变，改变电阻。16．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。 17．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．18．在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值．19．在导体的电压一定时，导体中的电流，跟导体的电阻成___________。20．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于________状态，电流表要________联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变________（选填“同一”或“不同”）导体两端的________．三、实验题21．小明同学欲研究通过导体的电流跟导体电阻的关系，图甲是他设计的实验电路．（1）在实验过程中，保持电源电压不变，通过改变A、B间R的电阻值，测得相应的电流值，如表1所示．小明分析表1中数据发现总结不出电流跟电阻的定量关系，其原因是_________________．表1（2）小明认真反思自己的实验过程后，找出了自己的错误所在，并采取了正确的实验操作．你认为小明每次改变电阻后接下来的正确操作是______________________________．（3）正确操作实验后，小明将得到的实验数据记录在表2中，分析表2中的数据，你能得出的结论是______________________________．表2（4）同组的小丽同学将小明设计的电路进行了改进，在A、B间接入电阻箱来代替定值电阻．如图乙所示，你认为这样做的好处是______________________________．22．小明用如图所示的电路，来探究导体中的电流与导体电阻的关系． （1）请你用笔画线代替导线将图示电路连接完整___________．（2）闭合开关前，滑动变阻器的滑片应移至最 ______（填“左”或“右”）端．（3）小明分别将5 Ω、10 Ω、15 Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压示数为1.5 V不变，所测的实验数据如表中所示，由表中数据可知：在电压一定时，导体中的电流与导体的电阻成 ______．（4）保持电压表示数为1.5 V的条件下重复进行上述实验，其目的是_____________________ ．
2021-2022学年人教版物理九年级第十七章   第1节  电流与电压和电阻的关系（参考答案）一、单选题题号12345678910答案DAADAABDCC二、填空题11．b    b     12．定值电阻    减小     13．10.5 14．右    2     15．控制变量法    电阻    电压     16．电阻    3     17．乙    甲图不能控制电阻不变（或乙图能控制电阻不变）     18．并联    电源电压    R＝U/I    滑动变阻器的滑片    19．反比 20．断开串同一电压 三、实验题21．没有控制电阻两端的电压不变    调节滑动变阻器的滑片使电压表示数不变    在电压不变时，电流与电阻成反比    不需要多次改接电路     22．    右    反比    使实验结论具有普遍性
