重庆市2020年中考物理一模试卷（含答案与解析）

这是一份重庆市2020年中考物理一模试卷（含答案与解析），共17页。

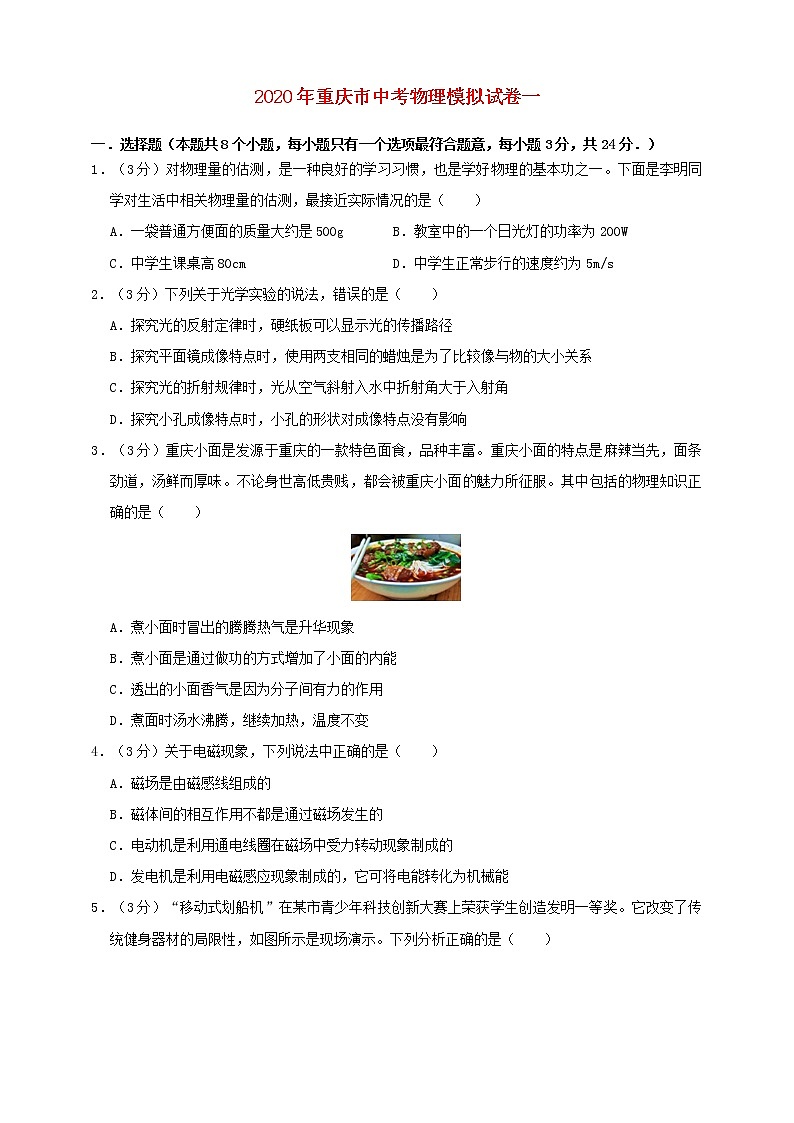

2020年重庆市中考物理模拟试卷一
一．选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分．）
1．（3分）对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下面是李明同学对生活中相关物理量的估测，最接近实际情况的是（　　）
A．一袋普通方便面的质量大约是500g B．教室中的一个日光灯的功率为200W
C．中学生课桌高80cm D．中学生正常步行的速度约为5m/s
2．（3分）下列关于光学实验的说法，错误的是（　　）
A．探究光的反射定律时，硬纸板可以显示光的传播路径
B．探究平面镜成像特点时，使用两支相同的蜡烛是为了比较像与物的大小关系
C．探究光的折射规律时，光从空气斜射入水中折射角大于入射角
D．探究小孔成像特点时，小孔的形状对成像特点没有影响
3．（3分）重庆小面是发源于重庆的一款特色面食，品种丰富。重庆小面的特点是麻辣当先，面条劲道，汤鲜而厚味。不论身世高低贵贱，都会被重庆小面的魅力所征服。其中包括的物理知识正确的是（　　）

A．煮小面时冒出的腾腾热气是升华现象
B．煮小面是通过做功的方式增加了小面的内能
C．透出的小面香气是因为分子间有力的作用
D．煮面时汤水沸腾，继续加热，温度不变
4．（3分）关于电磁现象，下列说法中正确的是（　　）
A．磁场是由磁感线组成的
B．磁体间的相互作用不都是通过磁场发生的
C．电动机是利用通电线圈在磁场中受力转动现象制成的
D．发电机是利用电磁感应现象制成的，它可将电能转化为机械能

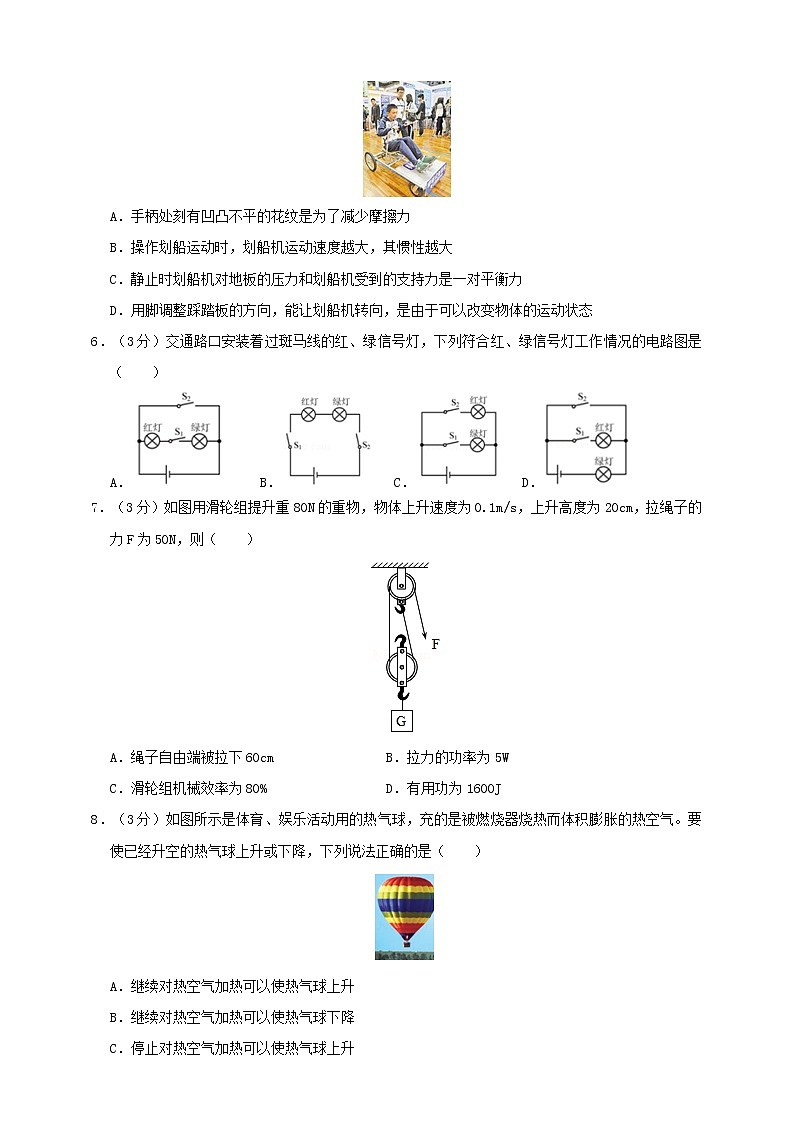

5．（3分）“移动式划船机”在某市青少年科技创新大赛上荣获学生创造发明一等奖。它改变了传统健身器材的局限性，如图所示是现场演示。下列分析正确的是（　　）

A．手柄处刻有凹凸不平的花纹是为了减少摩擦力
B．操作划船运动时，划船机运动速度越大，其惯性越大
C．静止时划船机对地板的压力和划船机受到的支持力是一对平衡力
D．用脚调整踩踏板的方向，能让划船机转向，是由于可以改变物体的运动状态
6．（3分）交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是（　　）
A． B． C． D．
7．（3分）如图用滑轮组提升重80N的重物，物体上升速度为0.1m/s，上升高度为20cm，拉绳子的力F为50N，则（　　）

A．绳子自由端被拉下60cm B．拉力的功率为5W
C．滑轮组机械效率为80% D．有用功为1600J
8．（3分）如图所示是体育、娱乐活动用的热气球，充的是被燃烧器烧热而体积膨胀的热空气。要使已经升空的热气球上升或下降，下列说法正确的是（　　）

A．继续对热空气加热可以使热气球上升
B．继续对热空气加热可以使热气球下降
C．停止对热空气加热可以使热气球上升
D．热气球停在空中静止不动时，球内空气的密度与球外空气密度一样大
二．填空作图题（本题共6个小题，第14小题作图每图3分，其余每空2分，共30分．）

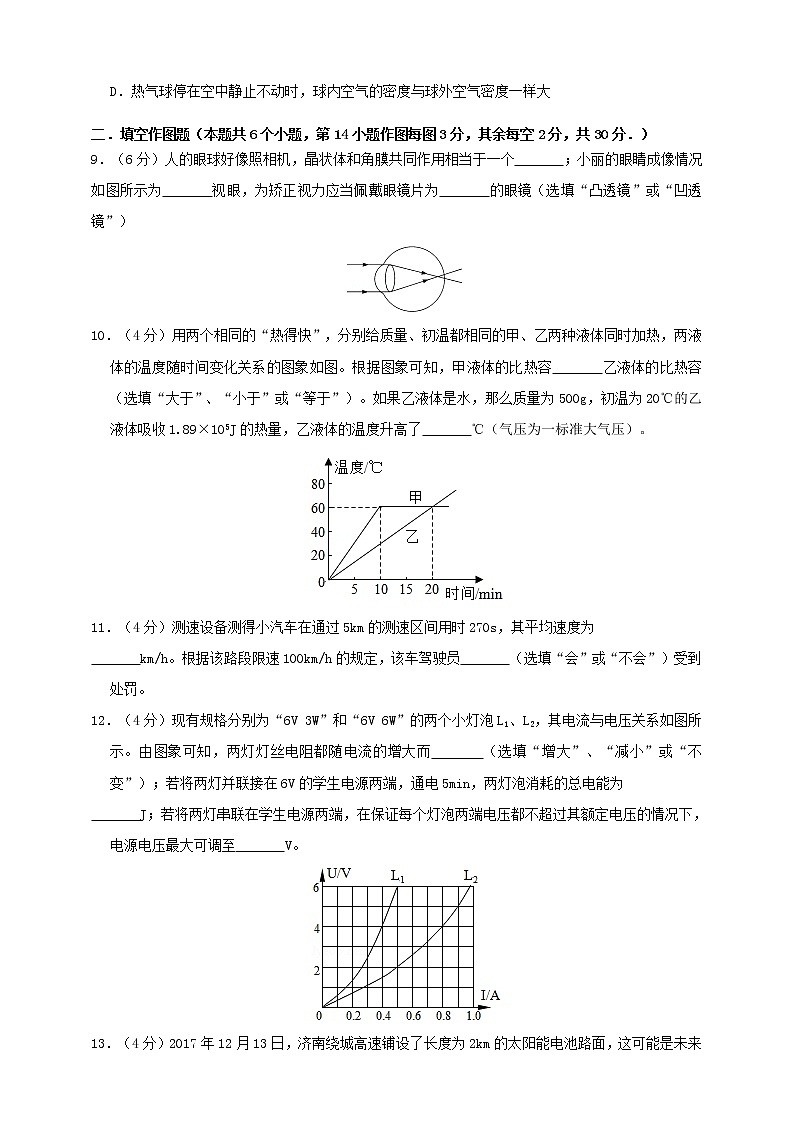

9．（6分）人的眼球好像照相机，晶状体和角膜共同作用相当于一个　 　；小丽的眼睛成像情况如图所示为　 　视眼，为矫正视力应当佩戴眼镜片为　 　的眼镜（选填“凸透镜”或“凹透镜”）

10．（4分）用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系的图象如图。根据图象可知，甲液体的比热容　 　乙液体的比热容（选填“大于”、“小于”或“等于”）。如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1.89×105J的热量，乙液体的温度升高了　 　℃（气压为一标准大气压）。

11．（4分）测速设备测得小汽车在通过5km的测速区间用时270s，其平均速度为
　 　km/h。根据该路段限速100km/h的规定，该车驾驶员　 　（选填“会”或“不会”）受到处罚。
12．（4分）现有规格分别为“6V 3W”和“6V 6W”的两个小灯泡L1、L2，其电流与电压关系如图所示。由图象可知，两灯灯丝电阻都随电流的增大而　 　（选填“增大”、“减小”或“不变”）；若将两灯并联接在6V的学生电源两端，通电5min，两灯泡消耗的总电能为
　 　J；若将两灯串联在学生电源两端，在保证每个灯泡两端电压都不超过其额定电压的情况下，电源电压最大可调至　 　V。

13．（4分）2017年12月13日，济南绕城高速铺设了长度为2km的太阳能电池路面，这可能是未来发展的方向。太阳能电池发电时的能量转化是　 　，铺设这种路面的好处是　 　。
14．（3分）（1）请在图1中画出入射光线经凹透镜后的折射光线。
（3）如图2，O为支点，请画出路灯所受重力G的示意图及其力臂l。

三．实验探究题（本题共3个小题，15小题4分，16小题6分，17小题8分，共18分．）
15．（4分）小强在探究某种物质熔化规律的实验中，根据实验数据画出了温度随时间变化的图象，如图所示，根据图象特征回答下列问题：
（1）该物质是　 　；（填“晶体”或“非晶体”）
（2）该物质的熔点是　 　℃：
（3）该物质温度为30℃时处于　 　态；（填“固”或“液”）
（4）该物质从开始熔化到完全熔化，持续的时间是　 　min。

16．（6分）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图1所示。

（1）在探究“电流与电压的关系”实验中：
①闭合开关前，要将滑动变阻器滑片移至　 　（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和　 　的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片 P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是　 　；小明排除故障后继续实验。
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和　 　的作用；
②小明先将R＝10Ω的电阻接入，闭合开关，调 节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向　 　（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，由图象得出的结论是：　 　。
17．（8分）在探究“影响浮力大小的因素”这一问题时，班中的“物理博士”小强同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有适量的水和煤油），对浸在液体中的物体所受的浮力进行了探究。图表示探究过程及有关数据。

（1）分析图B、C、D，说明浮力大小跟　 　有关。
（2）分析图　 　，说明浮力大小跟液体密度有关。
（3）从上述的探究过程中还可计算出该金属块的密度是　 　kg/m3（ρ水＝1.0×103kg/m3）
（4）小强还想利用一块橡皮泥探究浮力大小与物体形状是否有关？
（a）针对上述的问题，你的猜想是：　 　
（b）设计和进行实验（写出简要的步骤）：　 　
（c）你怎样对实验结果进行分析？　 　
四．论述计算题（本题共3个小题，18小题8分，19小题10分，20小题10分，共28分．解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分．）
18．（8分）某型号的家用电饭煲有两档，其原理如图所示。“1”档是保温焖饭，“2”档是高温烧煮。若已知电阻R0＝44Ω，R1＝2156Ω，当在额定电压下工作时，求：
（1）当开关S置于“1”档时，求R0两端的电压U0；
（2）当开关S置于“2”档时，电饭煲工作30min产生的热量。





19．（10分）把正方体甲放在水平地面上对地面的压强是6.0×105Pa，AB是重力可忽略不计的杠杆，支点为O，且OA：OB＝1：2，将正方体甲挂在杠杆的A端，在B端施80N竖直向下的拉力时，杠杆在水平位置平衡，如图所示，此时正方体甲对地面的压强变为2.0×105Pa，求甲的密度。





20．（10分）如图所示，灯L标有“2.5V 1.25W”字样，R1＝15Ω，滑动变阻器R2最大阻值为10Ω，当开关S1闭合，S2、S3断开，滑片P滑至左端时，灯L恰好正常发光。试求：
（1）灯L正常发光时的电阻。
（2）电源电压。
（3）当S1、S2、S3都闭合，且滑动变阻器的滑片P滑到中点时，电流表的示数和此时电路消耗的总功率。





2020年重庆市中考物理一模试卷
参考答案与试题解析
一．选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分．）
1．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】
A、两个鸡蛋的质量在100g左右，一袋方便面的质量与此差不多，在100g左右。不符合实际；
B、教室中日光灯正常发光的电流在0.2A左右，功率约P＝UI＝220V×0.2A＝44W左右。不符合实际；
C、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右。符合实际；
D、中学生正常步行的速度在4km/h＝4×m/s≈1.1m/s左右。不符合实际。
选C。
【点评】本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对实际生活中常见的物体做到熟知，以免闹了笑话自己还不知道。
2．【分析】（1）光的传播路径我们看不见，可通过一些方法间接看到；
（2）用两个相同的蜡烛，便于比较物像大小关系。
（3）光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这是光的折射现象，注意“斜射入”和“一般”。
（4）小孔成像与物体的形状有关，与小孔的形状无关。
【解答】
A、如果看不见光的传播路径，就无法对光线进行研究，在探究光的反射定律时，安装一个硬纸板后，能够间接的在光屏上看到光的传播途径，故A正确；
B、探究平面镜成像特点时，用两支相同的蜡烛，便于比较物和像的大小关系，故B正确；
C、光从空气中斜射入水中时，传播方向一定会发生改变，但垂直入射时，光的传播方向不变，故C错误；
D、小孔成像与物体的形状有关，与小孔的形状无关。所以，探究小孔成像特点时，小孔的形状对成像特点没有影响。故D正确；
选C。
【点评】本题考查的知识点较多，根据光学规律逐一分析各个光学现象，难度不大。
3．【分析】（1）物质由气态变成液态是液化，物质由气态直接变成固态是凝华，物质由固态变成液态是熔化，物质由固态直接变成气态是升华；
（2）改变物体内能的方式有热传递和做功；
（3）分子是不停的做无规则运动的；
（4）液体沸腾时吸热、温度不变。
【解答】A、煮小面时冒出的腾腾热气是水蒸气遇冷液化形成的，故A错误；
B、煮小面时，面条吸热，是通过热传递的方式使肉的内能增加，故B错误；
C、小面透出香气是扩散现象，说明面的香分子在做无规则运动，故C错误；
D、汤水沸腾，继续加热，汤的温度不再升高，故D正确。
选D。
【点评】本题考查液化、分子的运动、改变物体内能的方式及沸腾特点，知识点较多，属于基础题。
4．【分析】磁感线是为了形象是描述磁场而引入的有方向的曲线，在磁体外部，磁感线是从N极发出，回到S极。
对磁极间的相互作用都是通过磁场发生的。
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能。
【解答】
A、磁感线是为了形象是描述磁场而引入的有方向的曲线，而不是真实存在的。故A错误；
B、磁铁周围存在着磁场，磁极间的相互作用都是通过磁场发生的。故B错误；
C、电动机是利用通电线圈在磁场中受力转动的原理制成的。故C正确。
D、发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能转。故D错误。
选C。
【点评】本题是一道电磁学的综合题，考查学生对电磁学一些知识点的了解和掌握情况，是一道基础题。
5．【分析】（1）影响摩擦力大小的因素有压力和接触面的粗糙程度；在压力一定时，增大接触面的粗糙程度可以增大摩擦；
（2）惯性的大小和物体是否运动，以及运动的快慢是没有任何关系的；
（3）平衡力的判断，两个力必须同时满足四个条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上，缺一不可；
（4）力的作用效果：一是改变物体的形状，二是改变物体的运动状态。
【解答】A、手柄处刻有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故A错误；
B、影响惯性大小的唯一因素是质量，质量越大，惯性越大，故B错误；
C、静止时划船机对地板的压力和划船机受到的支持力作用在两个物体上，是一对相互作用力，故C错误；
D、用脚调整踩踏板的方向，能让划船机转向，说明力可以改变物体的运动状态，故D正确。
选D。
【点评】本题考查增大或减小摩擦的方法、惯性、平衡力的判断及力的作用效果，知识点较多，属于基础题。
6．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案。
【解答】
A．两开关都闭合时会造成电源短路且两灯泡不发光，只闭合S1时红绿交通信号灯同时发光，故A错误；
B．两开关均闭合时红绿交通信号灯同时发光，否则均不发光，故B错误；
C．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，故C正确；
D．只闭合开关S1时，两灯泡都发光，只闭合S2或两开关同时闭合时，只有绿灯亮，故D错误。
选C。
【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案。
7．【分析】（1）、判断出承担物重的绳子段数，根据s＝nh计算。
（2）、计算出拉力做的功，根据P＝＝＝Fv计算出功率。
（3）、有用功即克服物体重力做的功W有用＝Gh。
（4）、根据η＝×100%，代入数据便可求出机械效率。
【解答】
A、由图知，滑轮组由2段绳子承担物重，所以s＝2h＝2×20cm＝40cm，故A错误。
B、由题意知，物体上升的速度为0.1m/s，所以绳端移动的速度为v＝2×0.1m/s＝0.2m/s，
则拉力的功率：P＝＝＝Fv＝50N×0.2m/s＝10W，故B错误。
D、有用功：W有用＝Gh＝80N×0.2m＝16J，故D错误。
C、总功：W总＝Fs＝50N×0.4m＝20J，
机械效率：η＝×100%＝×100%＝80%，所以C正确。
选C。
【点评】此题随是一道选择题，但通过各个选项考查了有关功、功率、机械效率的计算，考查得比较全面，要掌握各物理量的区别及联系，掌握其基本公式及其推导公式。
8．【分析】热气球上升的原因是：球内空气受热膨胀，体积变大，据阿基米德原理，即F浮＝G排＝m排g＝ρ气V排g，故气球此时所受的浮力变大，当气球受到的浮力大于气球的重力时，热气球就能上升。
【解答】
热气球是利用球内的热空气比球外的冷空气的密度要小而能够上升的，已经升空的热气球，浮力不变；
当继续加热时，球内空气受热膨胀，密度变小，自重变小，而浮力不变，则气球受到的浮力大于气球的重力时，热气球就能上升；故A正确，B错误；
当停止对热空气加热，球内空气温度降低，密度变大，自重变大，则气球受到的浮力小于气球的重力时，可以使热气球下降；故C错误；
停在空中静止不动时，由于热气球本身有重力，球内空气的密度小于球外空气密度，故D错误。
选A。
【点评】本题主要考查学生对：密度及其特性的了解和掌握，是一道基础题。
二．填空作图题（本题共6个小题，第14小题作图每图3分，其余每空2分，共30分．）
9．【分析】人眼的成像与凸透镜成像原理中照相机类似。近视眼是由于像呈在视网膜的前方，应佩戴发散透镜矫正。
【解答】人的眼球好像照相机，晶状体和角膜共同作用相当于一个凸透镜；
由图可知，物体成像在了视网膜的前面，这是近视眼的特征；近视眼是眼睛的晶状体会聚能力变强，像呈在视网膜的前方，如果要让成像在视网膜上，需要将光线发散些；凹透镜对光线有发散作用，所以可以利用凹透镜进行纠正。
故答案为：凸透镜；近；凹透镜。
【点评】本题主要考查学生对：人眼的视物原理，近视眼的成因，以及矫正方法的了解和掌握，是一道基础题。
10．【分析】（1）由图象可找出液体温度的变化与所用时间的关系，在相等时间内温度变化大的液体升温快；在相等的加热时间内，甲和乙吸热相同，温度变化大的液体比热容小，温度变化小的比热容大，据此分析判断；
（2）知道水的质量、水的比热容、水吸收的热量，利用吸热公式Q吸＝cm△t求水吸热后升高的温度。注意：一标准大气压下，水的沸点为100℃。
【解答】
（1）由图象可以看出：在相等时间内，液体甲温度变化量大，则甲液体温度升高较快；而两个加热器相同、加热时间相等时，两种液体吸收的热量相等，由公式Q吸＝mc△t可知，在质量相等、初温相同、吸热也相同的情况下，温度升高快的液体比热容小，所以甲的比热容小于乙的比热容；
（2）根据Q吸＝cm（t﹣t0）得：
t＝+t0＝+20℃＝110℃，
因为一标准大气压下，水的沸点为100℃，
所以乙液体的温度升高到100℃后温度不变，
△t＝100℃﹣20℃＝80℃。
故答案为：小于；80。
【点评】本题考查学生由图象获取知识的能力和吸热公式Q吸＝cm△t的掌握和运用，这类题一般是通过比较相同质量的不同物质，在相同时间内，加热时间相同（吸收热量相同）的情况下，比较其温度的变化即可判断。
11．【分析】知道运动路程和时间根据速度计算公式v＝计算出速度大小；根据限速规定判断是否超速。
【解答】小汽车运动时间：t＝270×＝0.075h；
运动速度：v＝＝≈66.7km/h。
因为66.7km/h＜100km/h，所以该车没有超过限速规定，该车驾驶员不会超速，不会受到处罚。
故答案为：66.7；不会。
【点评】本题考查了速度公式的应用，属于基础知识的考查。
12．【分析】（1）对L1来说，由图知当电压为1V时电流大小，由欧姆定律得出电阻大小，当电压为6V时右知对应的电流，同理得出灯的电阻，同理，L2灯丝电阻也能得出相同的结论；
（2）根据并联电路电压的规律知两灯的电压，由图知通过两灯的电流，根据并联电路电流的规律得出干路电流；根据W＝UIt求出通电5分钟两灯泡消耗的总电能为；
（3）由P＝UI，可知灯L1的额定电流，同理可知灯L2的额定电流，根据串联电路电流的规律确定电路的最大电流，根据图线得出此时的电压值，根据串联电路电压的规律算出电源电压。
【解答】（1）对L1来说，由图知，当电压为4V时，电流约为0.4A，由欧姆定律，
R11＝＝＝10Ω；当电压为6V时，电流为0.5A，同理，R12＝12Ω；故L1灯丝电阻都随电流的增大而增大，
同理，可得出L2灯丝电阻都随电流的增大而增大；
（2）若将两灯并联接在6V的学生电源两端，根据并联电路电压的规律，两灯的电压为6V，
由图知，通过两灯的电流分别为0.5A和1A，
根据并联电路电流的规律，干路电流为：
I＝I1+I2＝0.5A+1A＝1.5A，
通电5分钟，则两灯泡消耗的总电能为：
W＝UIt＝6V×1.5A×5×60s＝2700J；
（3）由P＝UI，灯L1的额定电流为：
IL1＝＝＝0.5A，同理，灯L2的额定电流为1A，根据串联电路电流的规律，电路的最大电流为0.5A，
由图知，当电流为0.5A时，灯L1的电压为6V，灯L2的电压为2V，
根据串联电路电压的规律知，
电源电压为：U＝U1+U2＝2V+6V＝8V。
故答案为：（1）增大；（2）2700；（3）8。
【点评】本题考查欧姆定律、电功公式以、电功率公式的运用及串联电路的规律，关键是从图中获取有效的信息。
13．【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
【解答】太阳能电池发电，是将太阳能转化为电能；
使用太阳能能保护环境，节约资源。
故答案为：太阳能转化为电能；保护环境，节约资源。
【点评】解决此类问题的关系时分析消耗掉的能量和得到的能量，属于基础知识。
14．【分析】（1）在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
（2）重力G的作用点在灯的重心，方向是竖直向下，重力的力臂是从支点O到重力作用线的垂直距离。
【解答】
（1）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
（2）过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：

【点评】（1）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
（2）考查了力的示意图、力臂的画法。画力臂关键要画出支点到力的作用线的垂线段。
三．实验探究题（本题共3个小题，15小题4分，16小题6分，17小题8分，共18分．）
15．【分析】（1）图中有一段时间物质吸热但温度不变，说明这是晶体熔化的图象，此时对应的温度点，就是它的熔点；
（2）在温度低于熔点时，物质呈固态；
（3）熔化持续的时间就是温度不变的那一段时间。
【解答】（1）由图象可知，物质在熔化过程中，温度不变，有一定的熔点，因此该物质是晶体；
（2）BC段所对应的纵轴的温度为48℃，这就是这种物质的熔点；
（3）30℃低于物质的熔点，此时物质处于固态；
（4）观察BC段对应的横轴可看出，物质从第6分钟开始熔化，到第12分钟结束，共持续6分钟。
故答案为：（1）晶体；（2）48；（3）固；（4）6。
【点评】读取物质熔化的图象时，应抓住图象的关键特征，先确定是晶体还是非晶体，再明确不同图象段的物质状态及对应的时间、温度等。
16．【分析】（1）①连接过程中，开关应断开，闭合开关前，应将滑片移至最大阻值处；
滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压；
②电流表几乎无示数，说明电路出现断路故障；电压表示数等于电源电压，说明电压表的正负接线柱与电源两极相连，据此判断电路故障的具体位置；
（2）①②探究电流与电阻的关系时，需利用滑动变阻器保持电阻两端电压不变；根据串联电路分压的知识判断滑片移动的方向；
③分析图示图象得出结论。
【解答】（1）在探究“电流与电压的关系”实验中：
①闭合开关前，为保护电路，应将滑动变阻器滑片移至阻值最大处；由图中滑动变阻器的连接方法可知，闭合开关前，要将滑动变阻器的滑片移至A端；
电路中滑动变阻器起到保护电路元件安全、改变电阻R两端电压的作用（需进行多次测量）；
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V；电流表示数为零，说明电路存在断路；电压表示数为3V，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的R处断路。
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和控制电阻R两端电压不变的作用；
②小明先将R＝10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，15Ω的电阻会比10Ω的电阻分的电压大，为了使电压表示数仍然为2.5V，根据串联分压的特点可知，应增大滑动变阻器两端电压，应增大滑动变阻器连入电路的阻值，因此应向A方向移动滑动变阻器的滑片P，使电压表示数仍然为2.5V，同时记下电流表的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图乙所示，小明由图象得出的结论是：电压一定时，电流与电阻成反比。
故答案为：（1）①A；改变电阻R两端电压；②电阻R断路；
（2）①使电阻R两端电压保持不变；②A；③电压一定时，通过导体的电流与电阻成反比。
【点评】本题考查了实验分析，探究电流与电压、电阻关系实验，要采用控制变量法，应用控制变量法分析即可正确解题。
17．【分析】（1）分析图B、C、D所示实验，根据实验所可知的变量与实验现象，然后答题。
（2）探究浮力根据液体密度的关系，应控制物体排开液体的体积相同而液体密度不同，分析图示实验，找出符合要求的实验序号。
（3）根据图示求出金属块的重力，然后求出金属块的质量；求出金属块完全浸入水中时所受浮力，由浮力公式求出金属块的体积，然后由密度公式求出金属块的密度。
（4）可以探究浮力与物体形状的关系，改变橡皮泥的形状，看它受到的浮力是否变化，据此设计实验步骤。
【解答】（1）由图B、C、D所示实验可知，物体排开水的体积不同，物体受到的浮力不同，由此可知：浮力跟物体排开液体的体积有关。
（2）由图D、E所示可知，物体排开液体的体积相同而液体密度不同，物体受到的浮力不同，图D、E所示实验说明：浮力大小跟液体密度有关。
（3）由图A可知，金属块的重力G＝10N，∵G＝mg，∴金属块的质量m＝；
由图D可知，金属块完全浸入水中时受到的浮力F浮＝G﹣F＝10N﹣7N＝3N，
∵F浮＝ρ水gV排，∴金属块的体积V＝V排＝，金属块的密度
ρ金属块＝＝＝＝≈3.3×103kg/m3；
（4）（a）猜想：浮力大小与物体的形状有关；
（b）实验步骤：
①先用弹簧测力计测出这块橡皮泥的重为G；
②把橡皮泥挂在弹簧测力计的下面浸没于水中，读出此时的示数为F1；
③将橡皮泥改变形状后挂在弹簧测力计的下面浸没于水中，读出此时的示数为F2；
（c）实验结论：如果G﹣F1＝G﹣F2，则浮力的大小与物体的形状无关，如果G﹣F1≠G﹣F2，则浮力的大小与物体的形状有关。
故答案为：（1）物体排开液体的体积；（2）D、E；（3）3.3×103；（4）（a）浮力大小与物体的形状有关；（b）（c）如上所述。
【点评】探究影响浮力大小的因素，要应用控制变量法，根据控制变量法的要求，认真分析实验现象，即可正确解题。
四．论述计算题（本题共3个小题，18小题8分，19小题10分，20小题10分，共28分．解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分．）
18．【分析】（1）开关S置于“1”档时，两电阻串联，由串联电路特点和欧姆定律计算R0两端的电压；
（2）当开关S置于“2”档时，只有R0连入电阻，由Q＝W＝t计算电饭煲工作30min产生的热量。
【解答】
（1）由图可知，开关S置于“1”档时，两电阻串联，
由串联电路特点和欧姆定律可得电路中电流：
I＝＝＝0.1A，
所以R0两端的电压：
U0＝IR0＝0.1A×44Ω＝4.4V；
（2）由图可知，当开关S置于“2”档时，只有R0连入电阻，
电饭煲工作30min产生的热量：
由Q＝W＝t＝×30×60s＝1.98×l06J。
答：（1）当开关S置于“1”档时，R0两端的电压4.4V；
（2）当开关S置于“2”档时，电饭煲工作30min产生的热量为1.98×l06J。
【点评】本题考查串联电路特点、欧姆定律的应用以及热量的计算，关键是分析开关闭合与断开时电路的连接情况。
19．【分析】根据压强公式，列出两次地面支持力的表达式，根据杠杆平衡条件求出正方体的底面积S，再求出物体的重力，然后利用其质量，再利用密度公式即可求得甲的密度。
【解答】由题知：p1＝6.0×105Pa；p2＝2.0×105Pa；F1＝80N；OA：0B＝1：2，设正方体底面积为S；由杠杆平衡条件得：（p1S﹣p2S）•OA＝F1•OB，
化简得4×105Pa×S＝160N，解得：S＝4×10﹣4m2；
则正方体甲的体积V＝8×10﹣6m3，物体重力G＝F＝p1S＝6.0×105Pa×4×10﹣4m2＝240N。
则物体的质量m＝＝＝24kg，甲的密度ρ＝＝＝3×106kg/m3。
答：甲的密度为3×106kg/m3。
【点评】本题难度较大，需要先明确第一次平衡时左边阻力怎么求，压力与重力的大小关系，压强的计算等，综合性强。
20．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P＝UI和I＝求出灯泡的电阻；
（2）当开关S1闭合，S2、S3断开，滑片P滑至滑动变阻器左端时，电路为灯泡与滑动变阻器串联，根据额定电压下灯泡正常发光可知电源的电压；
（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到R2中点时，电阻R1与滑动变阻器阻值的一半并联，利用欧姆定律求出通过个电阻的电流，电流表测电路中的电流，根据并联电路电流的规律求出电流表的示数，利用P＝UI求出电路消耗的总功率。
【解答】（1）因为小灯泡正常发光，根据P＝UI可得，
小灯泡正常发光时的电流IL＝＝＝0.5A，
根据I＝可得，小灯泡正常发光时的电阻RL＝＝＝5Ω；
（2）当开关S1闭合，S2、S3断开，滑片P滑至左端，R2、L串联，灯L正常发光，
电路电流I＝IL＝0.5A电源电压U电＝I（R2+RL）＝0.5A×（10Ω+5Ω）＝7.5V；
（3）当S1、S2、S3都闭合时，且滑片滑到中点时，R1与R2′并联
R1中电流I1＝＝＝0.5A；R2中电流I2＝＝＝1.5A
电流表的示数I干＝I1+I2＝0.5A+1.5A＝2.0A，电路消耗的总功率P＝UI＝7.5V×2A＝15W。
答：（1）灯L正常发光时的电阻是5Ω；（2）电源电压是7.5V；（3）电流表的示数是2.0A；电路消耗的总功率是15W。
【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道灯泡正常发光时的电压和额定电压相等。
