2022年浙江省中考科学专题练习 ：电与磁综合（word版，含答案）

这是一份2022年浙江省中考科学专题练习 ：电与磁综合（word版，含答案），共17页。试卷主要包含了选择题，填空题，探究题，简答题等内容，欢迎下载使用。

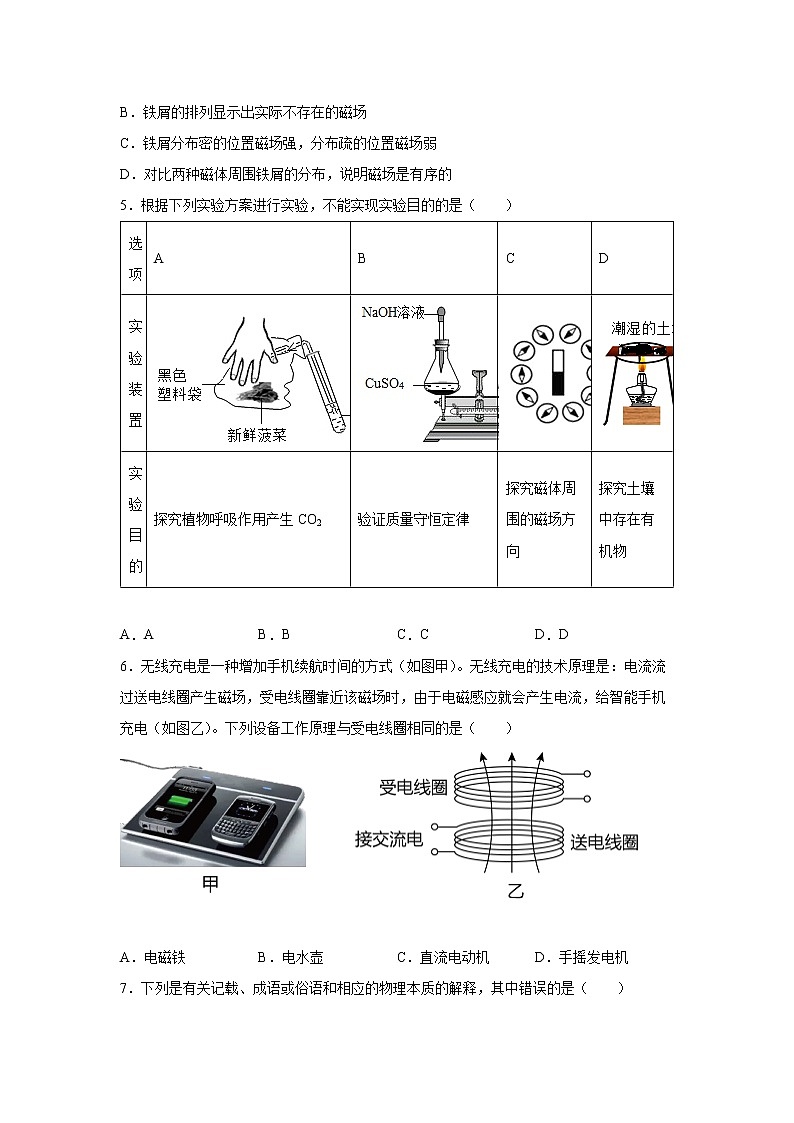

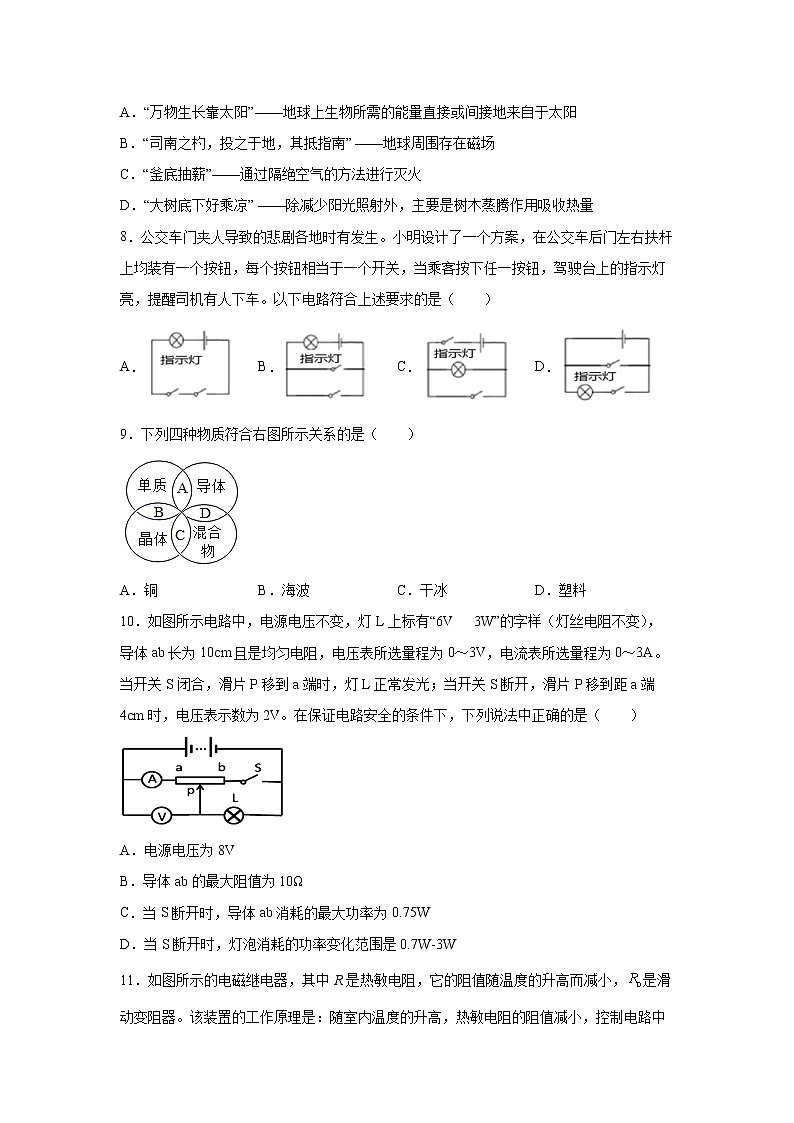

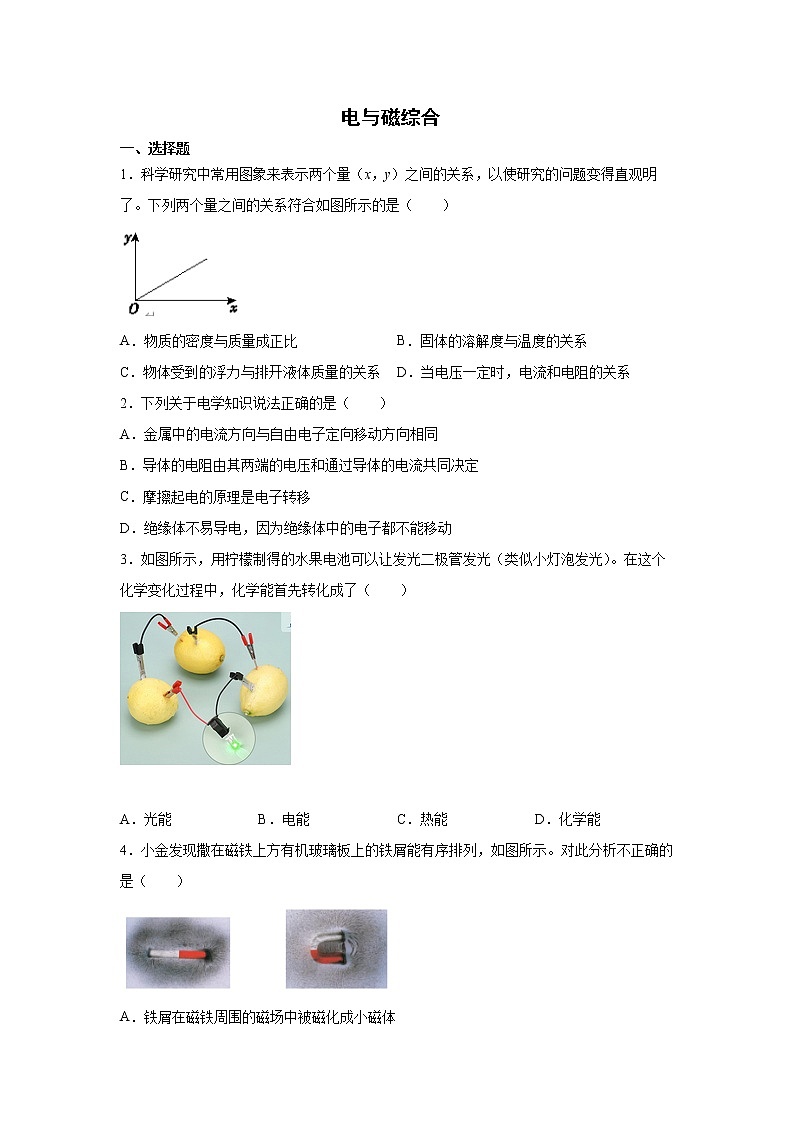

电与磁综合一、选择题1．科学研究中常用图象来表示两个量（x，y）之间的关系，以使研究的问题变得直观明了。下列两个量之间的关系符合如图所示的是（　　）   A．物质的密度与质量成正比        B．固体的溶解度与温度的关系C．物体受到的浮力与排开液体质量的关系 D．当电压一定时，电流和电阻的关系2．下列关于电学知识说法正确的是（　　）A．金属中的电流方向与自由电子定向移动方向相同B．导体的电阻由其两端的电压和通过导体的电流共同决定C．摩擦起电的原理是电子转移D．绝缘体不易导电，因为绝缘体中的电子都不能移动3．如图所示，用柠檬制得的水果电池可以让发光二极管发光（类似小灯泡发光）。在这个化学变化过程中，化学能首先转化成了（　　）    A．光能 B．电能 C．热能 D．化学能4．小金发现撒在磁铁上方有机玻璃板上的铁屑能有序排列，如图所示。对此分析不正确的是（　　）A．铁屑在磁铁周围的磁场中被磁化成小磁体B．铁屑的排列显示出实际不存在的磁场C．铁屑分布密的位置磁场强，分布疏的位置磁场弱D．对比两种磁体周围铁屑的分布，说明磁场是有序的5．根据下列实验方案进行实验，不能实现实验目的的是（　　） 选项ABCD实验装置实验目的探究植物呼吸作用产生CO2验证质量守恒定律探究磁体周围的磁场方向探究土壤中存在有机物 A．A B．B C．C D．D6．无线充电是一种增加手机续航时间的方式（如图甲）。无线充电的技术原理是：电流流过送电线圈产生磁场，受电线圈靠近该磁场时，由于电磁感应就会产生电流，给智能手机充电（如图乙）。下列设备工作原理与受电线圈相同的是（　　） 　　　 A．电磁铁 B．电水壶 C．直流电动机 D．手摇发电机7．下列是有关记载、成语或俗语和相应的物理本质的解释，其中错误的是（　　）A．“万物生长靠太阳”——地球上生物所需的能量直接或间接地来自于太阳B．“司南之杓，投之于地，其抵指南” ——地球周围存在磁场C．“釜底抽薪”——通过隔绝空气的方法进行灭火D．“大树底下好乘凉” ——除减少阳光照射外，主要是树木蒸腾作用吸收热量8．公交车门夹人导致的悲剧各地时有发生。小明设计了一个方案，在公交车后门左右扶杆上均装有一个按钮，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。以下电路符合上述要求的是（　　） A． B． C． D．9．下列四种物质符合右图所示关系的是（　　）A．铜 B．海波 C．干冰 D．塑料10．如图所示电路中，电源电压不变，灯L上标有“6V   3W”的字样（灯丝电阻不变），导体ab长为10cm且是均匀电阻，电压表所选量程为0～3V，电流表所选量程为0～3A。当开关S闭合，滑片P移到a端时，灯L正常发光；当开关S断开，滑片P移到距a端4cm时，电压表示数为2V。在保证电路安全的条件下，下列说法中正确的是（　　）A．电源电压为8VB．导体ab的最大阻值为10ΩC．当S断开时，导体ab消耗的最大功率为0.75WD．当S断开时，灯泡消耗的功率变化范围是0.7W-3W11．如图所示的电磁继电器，其中R是热敏电阻，它的阻值随温度的升高而减小，是滑动变阻器。该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作。下列关于该电磁继电器的说法中，正确的是（　　）A．电磁继电器利用电磁感应原理工作B．衔铁是永磁性材料C．闭合开关S，滑片向右移动时，空调启动的温度升高D．闭合开关S，电磁铁上端为S极12．关于如图所示的家庭电路说法错误的是（　　）A．开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B、C、D点不能发光B．开关S断开时，试电笔笔尖接触A、B、C、D时氖管均不能发光C．开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光D．当CD两点间断路时，S闭合，试电笔笔尖接触A、B、D时氖管均能发光13．下列关于磁现象的说法中，合理的是（　　）A．任何物体在磁体或电流的作用下都会获得磁性B．条形磁体与小磁针之间隔了一层厚玻璃后就没有相互作用了C．导体棒在磁场中运动就一定会产生感应电流D．放入磁场中某点的小磁针静止时N极指向与该点磁场方向相同二、填空题14．将碳棒AB接到如图所示的电路中，闭合开关后，灯泡发光，说明碳棒是________（“导线”或“绝缘体”）接着用酒精灯给碳棒加热，发现灯泡的亮度变亮，说明碳棒的电阻随温度的升高而________。15．如图甲是某居民家中的部分电路，从安全用电的原则出发，控制灯泡的开关应安装在________（选填“AB”或“CD”）间。如图乙所示为断路器的工作示意图，它的工作原理是：当电流过大时，引起断路器断路，具体过程为________（填序号）。   ①簧锁装置脱开②触点断开③双层金属片发热过多④双层金属片弯曲，触动簧锁装置16．2020年8月10日，上海出现一波强降雨加强雷电天气，东方明珠塔虽被闪电击中，电子由大地通过避雷针不断向空气中释放而毫发无损。 （1）闪电是自然界发生的剧烈的___________现象。       （2）避雷针放电时，瞬时电流的方向是___________（填”从大地到云端”或“从云端到大地”）。       （3）预报雷电天气，气象卫星需要将收集的云层信息以___________的形式向气象预报中心传输。17．小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻，R的电阻大小随压力F的大小变化关系如图乙所示。当超载车辆通过压敏电阻时，限载报警器就会报警。（1）检测过程中，发现限载报警器灯亮，显示通过的车辆___________（选填“超载”或“未超载”）。（2）长期使用后，检测人员发现电磁铁磁性减弱，导致超载车辆通过时电铃无法报警，为将设备调试到正常，下列操作可行的是___________（填编号）。A．把变阻器的滑片适当左移        B．把电源1的电压适当增大            C．把电磁铁适当右移18．根据古文《论衡·是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样并印刷在邮票上。（1）如图甲所示，当磁勺在正确指南时，其A端为该磁体的___________（选填“S”或“N”）极。（2）1952年，中国科学院物理研究所尝试制作一具司南，如图乙所示，制作人员根据天然磁石的磁感线分布，将磁石的___________（选填“B”“C”“D”或“E”）处打磨成磁勺的A端。（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，如图丙所示。闭合开关S，磁勺和电磁铁相互吸引，由此增加磁勺的磁性。H为电源的___________极。三、探究题19．按照如图所示的电路图连接好电路，测量一只灯泡的电阻，部分实验数据和现象如下表。实验次数电压表示数/V       电流表示数/A灯泡亮度110.2较暗22.40.3正常发光36几乎为0不发光 （1）分析表中实验数据可知，所用电源电压约为___________ V。（2）若某同学手上有A“1.5A 50Ω”和B“2.0A 20Ω”两种规格的滑动变阻器，上面实验中他所选的滑动变阻器为___________。（3）灯泡正常发光时的电阻为___________Ω。四、简答题20．电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时（半载指最大载重的一半），轿厢总重和配重的重力基本相等。满载上升时，主电动机提供动力，驱动轿厢。某商业大厦安装的观光电梯（该商业大厦每天营业时间为 12h），其相关参数如表：额定电压/V 220额定运行功率/kW25待机功率/kW1最大载重/N4000轿厢质量/kg500 为了安全，电梯设置了超载自动报警系统，其工作原理如图乙所示，控制电路的电源电压 U 为 12V，压力传感器的电阻 R 与所受压力 F 的关系图象如图丙所示，电磁继电器阻值可忽略。当控制电路中的电流大于 0.2A 时，会启动警报系统，同时无论如何按压电梯控制器，门电动机均不工作。（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的___________性。（2）该观光电梯配重的重力约为___________N。（3）下列有关该电梯的说法中，正确的是___________。A．主电机与钢丝绳之间的摩擦为有害摩擦B．超载自动报警系统中电磁铁的右端为 S 极C．电梯满载上行时，电动机需顺时针转动D．报警电铃的工作原理是电磁感应（4）控制电路中R0=___________Ω。若使用一段时间，电梯未满载就报警，则说明R0的阻值变___________（选“大”或“小”）。（5）若该商业大厦每天电梯运行时间为3.5h，设电梯均在额定功率下运行，则该观光电梯平均每天耗电多少 kW•h？____(        )____ 　　
参考答案：1．C【解析】【详解】分析图象可知：y与x成正比；A．密度不随质量变化，因此不存在正比关系，该A错误。B．有一部分物质的溶解度随温度的升高而降低，例如氢氧化钙固体和所有的气体，故B错误。C．根据阿基米德原理，物体在液体中收到的浮力等于排开液体的重力，所以物体受到的浮力与排开液体质量成正比，故C正确。D．当电压一定时，电阻越大，电流越小，故D错误。故选C。2．C【解析】【详解】A．物理学中规定：正电荷的定向移动方向为电流的方向。金属靠带负电荷的自由电子导电，自由电子带负电，所以金属中的电流方向与自由电子定向移动方向相反，故A错误。B．导体电阻是导体本身的一种性质，由导体的材料、长度、横截面积和温度决定，与导体两端的电压与流过导体的电流无关，故B错误。C．摩擦起电的实质是电子从一个物体转移到了另一个物体上，故C正确。D．绝缘体不容易导电，是因为绝缘体内缺少可以自由移动的电荷，故D错误。故选C。3．B【解析】【分析】【详解】用柠檬制得的水果电池可以让发光二极管发光，即水果电池的化学能先转化为电能，二极管再将电能转化为光能，故B正确，而A、C、D错误。 故选B。4．B【解析】【分析】【详解】A.铁屑原来没有磁性，但在磁场的作用下能够获得磁性，说明被磁化了，故A正确。B.磁体周围始终存在磁场，借助细铁屑可以显示磁体周围的磁场分布特点，但不是将原来不存在的磁场显示出来，故B错误。C.铁屑分布密的位置磁场强，分布疏的位置磁场，故C正确。D.铁屑在磁场中会被磁体磁化，成为一个个小磁体，从而在磁场中有序地排列起来，故D正确。故选B。5．D【解析】【分析】【详解】A、澄清石灰水遇到二氧化碳会变浑浊，如果植物呼吸作用产生二氧化碳，那么试管中的二氧化碳会变浑浊，A不符合题意。 B、氢氧化钠溶液与硫酸铜溶液反应仍然符合质量守恒定律，B不符合题意。 C、为了探究磁场的方向，在磁场周围放一些小磁针，通过一组小磁针N极的指向可知道某点的磁场方向，C不符合题意。 D、因为新鲜土壤中含有水分，在加热过程中也会使得土壤的质量减少，所以需要将新鲜的土壤改成干燥的土壤，以排除水分对实验结果的影响，而图片中是加热潮湿的土壤，D符合题意。 故选D。6．D【解析】【分析】【详解】A．电磁铁的工作原理是电流的磁效应，故A不合题意。 B．电水壶的工作原理是电流的热效应，故B不合题意。 C．直流电动机的工作原理是通电导体在磁场中受力运动，故C不合题意。 D．手摇发电机的工作原理是电磁感应，故D符合题意。 故选D。7．C【解析】【分析】【详解】A.地球上生物所需的能量直接或间接地来自于太阳，故A正确。B.地球周围存在着地磁场，“司南”在地磁场中受到了磁力作用，故B正确。C. “釜底抽薪”是一种灭火方法，是将其可燃物拿走，所以其灭火的原理是清除可燃物，故C错误。D. “大树底下好乘凉”主要是因为树木蒸腾作用吸收了大量的热量，故D正确。故选C。8．B【解析】【分析】【详解】当乘客按下任一按钮，驾驶台上的指示灯都会发光，说明这两个开关可以独立工作、互不影响即为并联，且指示灯位于干路上，由图示电路图可知，B符合题意，ACD不符合题意。故选B。9．A【解析】【分析】【详解】A、由同种元素组成的纯净物叫单质，铜属于单质，也是导体，故A正确。B、海波是由多种元素组成的物质，不属于单质，有固定的熔点，属于晶体，故B错误。C、干冰有固定的熔点，属于晶体，但是干冰是固态的二氧化碳，属于纯净物，故C错误。D、塑料不能导电，属于绝缘体，故D错误。故选A。10．C【解析】【分析】【详解】A.当开关S闭合，并且滑片P在a端时，灯泡L与滑动变阻器R并联，灯泡正常发光，灯L上标有“6V 3W”字样，且灯泡正常发光，所以电源的电压为6V，故A错误。B.当开关S断开，滑片P移到距a端4cm时，灯泡与滑动变阻器串联，电压表测变阻器滑片以左部分电阻丝Pa部分的电压，因为串联电路两端电压等于各部分电压之和，所以灯泡两端电压UL=U-U表=6V-2V=4V灯泡的电阻此时通过灯的电流（即串联电路电流）设变阻器连入电路的最大电阻为R滑，则此时变阻器连入电路中的电阻为 R滑由欧姆定律有故变阻器的最大电阻故B错误。C.滑动变阻器消耗的电功率所以，当R=RL=12Ω时，滑动变阻器消耗的电功率最大，滑动变阻器的最大功率故C正确。D.当开关S断开，灯泡与滑动变阻器串联，当滑动变阻器滑片在a端时，电路的电流最大，电流为灯泡的额定电流0.5A，电流表安全，此时灯泡的功率最大，即灯泡的额定功率3W。当电压表示数为3V时，滑动变阻器的阻值最大，此时小灯泡两端的电压为U=6V-3V=3V此时电路中的电流为小灯泡的功率最小为故小灯泡功率范围为：0.75W-3W，故D错误。故选C。11．C【解析】【分析】【详解】A．电磁继电器利用电流的磁效应工作的，故A错误；B．衔铁一般是由软磁性材料制成的，如纯铁、铸铁、硅钢等，故B错误；C．闭合开关S，将滑片向右移动，滑动变阻器接入电路的阻值越大，衔铁被吸合的电流一定，当电源电压一定时，则电路中的总电阻应不变，故热敏电阻的阻值将减小，热敏电阻越小，空调启动的温度升高，故C正确；D．闭合开关S，由右手螺旋定则知，电磁铁上端为N极,故D错误。故选C。12．C【解析】【分析】【详解】A．开关S闭合时，A点接触火线，B、C、D点接触零线，所以试电笔笔尖接触A点氖管能发光，接触B、C、D点氖管不能发光，故A正确，不符合题意；B．开关S断开时，A、B、C、D点都是直接接触零线，试电笔笔尖接触A、B、C、D时，氖管均不能发光，故B正确，不符合题意；C．开关S闭合时，试电笔笔尖接触插座左孔氖管不发光，接触插座右孔，氖管发光。故C错误，符合题意；D．当CD两点间断路时，S闭合，A、B、D点都是直接接触火线，试电笔笔尖接触A、B、D时氖管均能发光，故D正确，不符合题意。故选C。13．D【解析】【分析】【详解】A．磁体吸引铁、钴、镍等物质，只有这三类物质能够被磁化，故A不符合题意；B．玻璃不能隔离磁场，条形磁体与小磁针之间隔了一层薄玻璃后仍有互相作用，故B不符合题意；C．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，这个导体没有说明是否是闭合电路的一部分，也没有说明是否做切割磁感线运动，所以导体中可能有感应电流，也可能没有感应电流，故C不符合题意；D．磁场中某点的磁场方向和该点的小磁针静止时N极指向是一致的，故D符合题意。故选D。14．     导体     减小【解析】【详解】[1]容易导电的物体称为导体，不容易导电的物体称为绝缘体，闭合开关后，灯泡发光，说明碳棒容易导电，所以是导体；[2]给碳棒加热，灯泡变亮，说明通过灯丝的电流变大，则电路的电阻变小。说明碳棒的电阻随温度的升高而减小。15．     AB     ③④①②【解析】【分析】【详解】（1）[1]从安全用电的原则出发，控制灯泡的开关应该接在火线和灯泡之间，即选AB。 （2）[2]当电流过大时，引起断路器断路，具体过程为： ③双层金属片发热过多； ④双层金属片弯曲，触动簧锁装置； ①弹簧锁装置脱开； ②触点断开。 正确顺序为：③④①②。16．     放电 （或填“电中和”）     从云端到大地     电磁波【解析】【分析】【详解】（1）[1]闪电是自然界发生的剧烈的放电 （或填“电中和”）现象。（2）[2]避雷针放电时，电子从大地向云端移动，则瞬时电流的方向是从云端到大地。（3）[3]预报雷电天气，气象卫星需要将收集的云层信息以电磁波的形式向气象预报中心传输。17．     未超载     BC【解析】【分析】【详解】（1）当超载车辆通过压敏电阻时，限载报警器就会报警。则发现限载报警器灯亮，显示通过的车辆未超载。（2）检测人员发现电磁铁磁性减弱，导致超载车辆通过时电铃无法报警，为将设备调试到正常，则需要使电路中的电流增大，使电磁铁磁性增强或者使衔铁更容易被吸引。A．把变阻器的滑片适当左移，会导致连入电路电阻变大，电路变小，故不符合题意。B．把电源1的电压适当增大，可以增大电路中的电流，符合题意。C．把电磁铁适当右移，增大了杠杆的动力臂，可以使衔铁更容易被吸引，符合题意。故选BC。18．     S极或南极     D     正【解析】【分析】【详解】（1）[1]磁勺在正确指南时，地理的南极正是地磁的N极，异名磁极相互吸引，因此，其A端为该磁体S极。（2）[2]如（乙）所示，根据天然磁石的磁感线分布，可判断D端是S极，也就是磁勺的A端。（3）[3]因为异名磁极相互吸引，则与磁勺柄所靠近的下端是通电螺线管的N极，用安培定则可判断通电螺线管中的电流方向，再根据电流方向是从电源正极出发通过用电器回到负极，所以H端为电源的正极。19．     6     A     8【解析】【详解】（1）[1]分析表中第3次数据：电流表示数为0时，说明电路可能断路，而电压表示数为6V，电压表与电源连接，故所用电源电压约为6V。（2）[2]由表中数据可知，当电压为UL=1V时，通过的电流为IL=0.2A，由欧姆定律得灯此时的电阻根据串联电路电压的规律，变阻器分得的电压U滑=U-UL=6V-1V=5V变阻器的电压为灯电压的倍，根据分压原理，变阻器连入电路中的电阻为灯的电阻的5倍，即为25Ω，故选用“1.5A 50Ω”的变阻器A。（3）[3]由表中数据，根据欧姆定律，灯正常发光时的电阻大小20．     透光     7000     C     20     小     96kW•h【解析】【分析】【详解】解：（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的透光性。（2）轿厢的重力G轿厢=mg=500kg×10N/kg=5000N 电梯半载时 因在电梯半载时，轿厢总重和配重的重力基本相等， 则配重的重力G配=G轿厢+G半载=5000N+2000N=7000N（3）A．主电机与钢丝绳之间的摩擦使钢丝绳上升，该摩擦属于有益摩擦，故A错误； B．超载自动报警系统报警时，电流从电磁铁的右端导线流入，利用安培定则判断出电磁铁的右端为N极，左端为S极，故B错误； C．电梯满载上行时，钢丝绳对轿厢由向上的拉力，所以电动机需顺时针转动对其产生向上的摩擦力，故C正确； D．报警电铃的工作原理是电的磁效应，故D错误。 故选C。 （4）①当电梯刚好满载时，压力传感器所受压力F=G最大=4000N， 由图象可知，压力传感器的电阻R=40Ω； 由I=， 此时的电路总电阻 因串联电路中总电阻等于各分电阻之和， 则R0的阻值R0=R总-R=60Ω-40Ω=20Ω ②电梯报警时控制电路的电流一定，电路中的总电阻一定。当电梯未满载时，压力传感器的电阻R变大，根据R总=R0+R可知，则R0的阻值变小。 （5）电梯运行消耗的电能W运行=P运行t运行=25kW×3.5h=87.5kW•h 电梯待机消耗的电能W待机=P待机t待机=1kW×（12h-3.5h）=8.5kW•h 则该观光电梯平均每天耗电W=W运行+W待机=87.5kW•h+8.5kW•h=96kW•h
