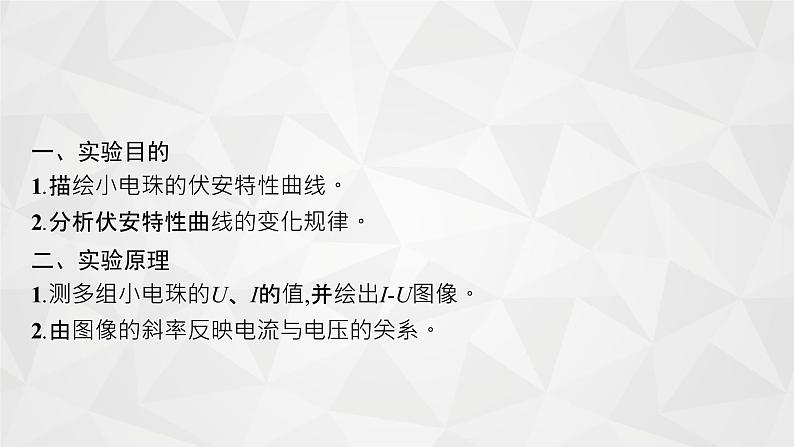

一、实验目的1.描绘小电珠的伏安特性曲线。2.分析伏安特性曲线的变化规律。二、实验原理1.测多组小电珠的U、I的值,并绘出I-U图像。2.由图像的斜率反映电流与电压的关系。

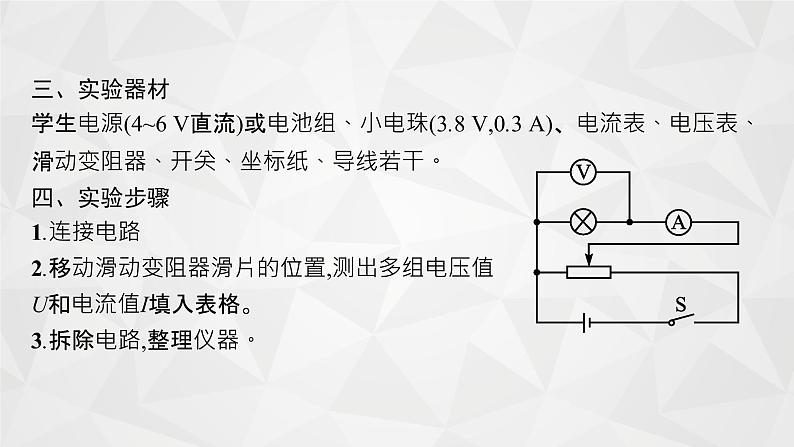

三、实验器材学生电源(4~6 V直流)或电池组、小电珠(3.8 V,0.3 A)、电流表、电压表、滑动变阻器、开关、坐标纸、导线若干。四、实验步骤1.连接电路2.移动滑动变阻器滑片的位置,测出多组电压值U和电流值I填入表格。3.拆除电路,整理仪器。

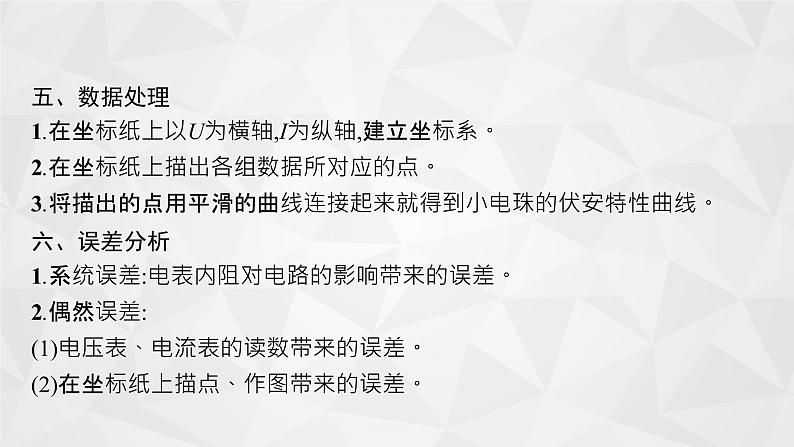

五、数据处理1.在坐标纸上以U为横轴,I为纵轴,建立坐标系。2.在坐标纸上描出各组数据所对应的点。3.将描出的点用平滑的曲线连接起来就得到小电珠的伏安特性曲线。六、误差分析1.系统误差:电表内阻对电路的影响带来的误差。2.偶然误差:(1)电压表、电流表的读数带来的误差。(2)在坐标纸上描点、作图带来的误差。

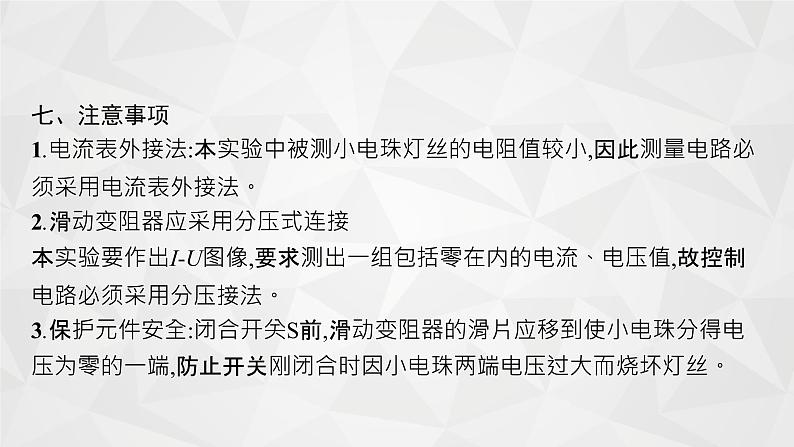

七、注意事项1.电流表外接法:本实验中被测小电珠灯丝的电阻值较小,因此测量电路必须采用电流表外接法。2.滑动变阻器应采用分压式连接本实验要作出I-U图像,要求测出一组包括零在内的电流、电压值,故控制电路必须采用分压接法。3.保护元件安全:闭合开关S前,滑动变阻器的滑片应移到使小电珠分得电压为零的一端,防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝。
一、实验器材的原则和注意事项1.仪器选择的一般步骤(1)首先选择唯一性的器材;(2)粗画电路图(暂不接电流表和电压表);(3)估算回路中电流和电压的最大值,在电表的指针有较大幅度的偏转但不超过其量程的情况下,结合已知器材的规格,确定实验电路和实验器材。2.实验器材的要求(1)电源允许的最大电流不能小于电路中的实际最大电流。(2)用电器的额定电流不能小于通过该用电器的实际最大电流。(3)电压表或电流表的量程不能小于被测电压和电流的最大值。(4)电压表或电流表的指针应偏转到满刻度的 以上。
二、实验电路设计1.对于课本上本实验由于所给小灯泡电阻比较小,通常采用电流表外接法,又由于加在小灯泡两端电压要求从零开始,因此控制电路用的滑动变阻器采用分压接法。描绘出灯泡的伏安曲线后,有时要利用该小灯泡的伏安曲线求解其他问题,这就需要联系前面讲的伏安特性特点,进行数据分析和处理。2.在其他伏安法测量电路中,一般有电流表内接和外接两种方法,对于给定电表内阻的情况,应先比较R0与待测电阻Rx的关系,其中 。若Rx>R0,则设计为电流表内接法;若Rx
