2021年宁夏银川市中考物理二模试卷及答案

这是一份2021年宁夏银川市中考物理二模试卷及答案，共19页。

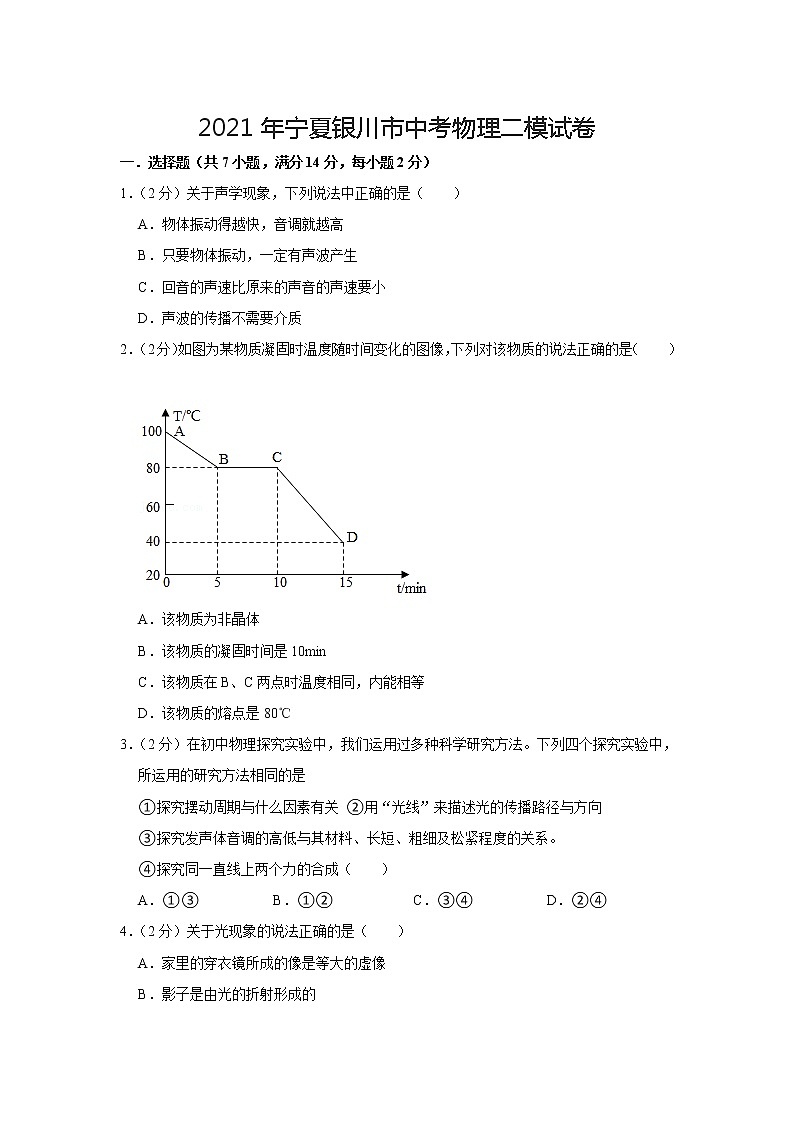

1．（2分）关于声学现象，下列说法中正确的是（ ）
A．物体振动得越快，音调就越高
B．只要物体振动，一定有声波产生
C．回音的声速比原来的声音的声速要小
D．声波的传播不需要介质
2．（2分）如图为某物质凝固时温度随时间变化的图像，下列对该物质的说法正确的是（ ）
A．该物质为非晶体
B．该物质的凝固时间是10min
C．该物质在B、C两点时温度相同，内能相等
D．该物质的熔点是80℃
3．（2分）在初中物理探究实验中，我们运用过多种科学研究方法。下列四个探究实验中，所运用的研究方法相同的是
①探究摆动周期与什么因素有关 ②用“光线”来描述光的传播路径与方向
③探究发声体音调的高低与其材料、长短、粗细及松紧程度的关系。
④探究同一直线上两个力的合成（ ）
A．①③B．①②C．③④D．②④
4．（2分）关于光现象的说法正确的是（ ）
A．家里的穿衣镜所成的像是等大的虚像
B．影子是由光的折射形成的
C．人佩戴凹透镜是为了矫正远视眼
D．雨后天空中出现的彩虹不属于光的色散现象
5．（2分）考试时监考人员用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报。下列图中能够反映其工作原理的是（ ）
A．B．
C．D．
6．（2分）如下图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来计量家中所有用电器的总功率，空气开关与保险丝的作用完全相同
B．若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔氖管都发光，一定是c、d之间发生了断路
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故

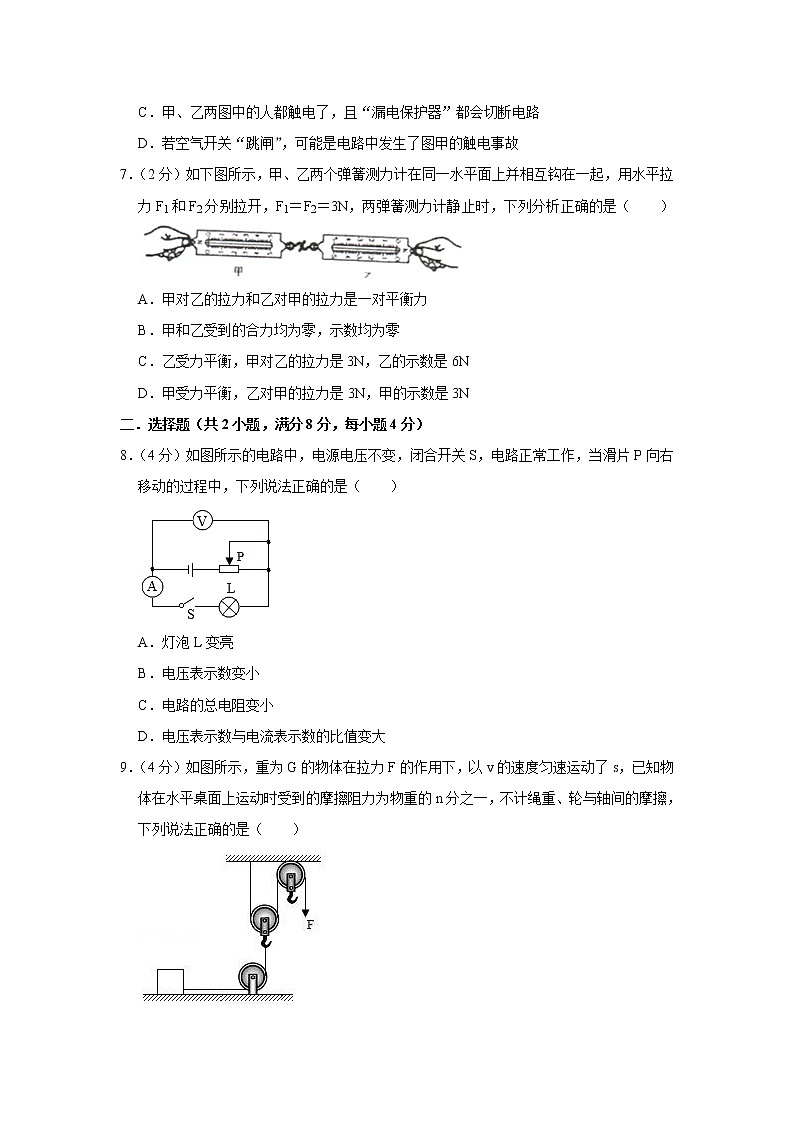

7．（2分）如下图所示，甲、乙两个弹簧测力计在同一水平面上并相互钩在一起，用水平拉力F1和F2分别拉开，F1＝F2＝3N，两弹簧测力计静止时，下列分析正确的是（ ）
A．甲对乙的拉力和乙对甲的拉力是一对平衡力
B．甲和乙受到的合力均为零，示数均为零
C．乙受力平衡，甲对乙的拉力是3N，乙的示数是6N
D．甲受力平衡，乙对甲的拉力是3N，甲的示数是3N
二．选择题（共2小题，满分8分，每小题4分）
8．（4分）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变小
C．电路的总电阻变小
D．电压表示数与电流表示数的比值变大
9．（4分）如图所示，重为G的物体在拉力F的作用下，以v的速度匀速运动了s，已知物体在水平桌面上运动时受到的摩擦阻力为物重的n分之一，不计绳重、轮与轴间的摩擦，下列说法正确的是（ ）
A．使用该滑轮组一定省力
B．拉力的功率为2Fv
C．额外功为（2nF﹣G）s
D．滑轮组的机械效率为
三．填空题（共4小题，满分11分）
10．（2分）课外活动时，小明和小华均在操场上沿直线跑道跑步训练。在某次训练中，他们通过的路程和时间变化的图象如图所示，小明做匀速直线运动，速度为 m/s，前2s内， 跑得较快（小华或小明）。全程中，小华的平均速度 小明的平均速度（大于，小于或等于）。
11．（2分）2019年1月3日，嫦娥四号成功登陆月球，成为人类史上首个实现月背软着陆的探测器。着陆器的支架选用密度值较小的钛合金材料，可以 它着陆时对月球表面的压力；同时在它每个支脚底部都安装了一个较大的底盘（如图所示），可以 受力面积；从而 它对月球表面的压强，防止着陆器深陷松软的月球表面。（均选填“增大“或“减小“）
12．（4分）疫情期间，教室每天都进行消毒。含消毒剂有时需要使用喷雾的方式进行消杀，其原理如图所示；高速气流通过吸管上方时，液体流速越大的地方压强越小， 会把液体压入气压小的地方从而被气流吹散。不久我们就能闻到刺鼻的气味，这是一种 现象。
13．（3分）如图所示是我国首台5G氢燃料无人驾驶拖拉机，它依托5G网络通过 （填“超声波”或“电磁波“）实现远程控制，采用氢燃料提供动力是因为氢的 （填“比热容”或“热值“）大。
四．解答题（共3小题，满分15分）
14．（3分）滑板运动已经成为年轻人中最流行的时尚运动，它由板面、支架和轮子等部分组成，板面一般做得粗糙，这是为什么？滑行时，若不再向后蹬地，滑板仍能向前滑行一段距离，这又是为什么？请用学过的物理知识解释其中的道理。
15．（6分）一辆质量为2t的四轮卡车，开进了一段泥泞的道路，不能继续行驶。司机找来一辆小型拖拉机、绳子、动滑轮，采用如图所示装置，拖拉机在绳端用3750N的水平拉力，将汽车以0.2m/s的速度水平匀速拉出泥泞路段，用时10s．若车轮与地面接触的面积为0.2m2．（g取10N/kg）
（1）求汽车对路面的压强。
（2）求拉力F做的功和功率。
（3）若动滑轮的机械效率为80%，求汽车所受的阻力。
16．（6分）如图所示，电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V12W”的字样。（不考虑温度对小灯泡电阻的影响）
（1）闭合开关S1、S2、S3，调节电源电压为6V时，求电流表A1的示数；
（2）闭合开关S2，断开开关S1、S3，调节电源电压为12V时，求电路消耗的总功率；
（3）闭合开关S2、S3，断开开关S1，调节电源电压为4V时，求小灯泡L3的实际发光1min所消耗的电能。
五．实验探究题（共4小题，满分12分，每小题3分）
17．（3分）某兴趣小组在做“测量小灯泡的电功率“的实验，电源电压为3V，灯泡额定电压为2.5V；
（1）请根据图甲，将图乙所示的实物电路用笔画线代替导线连接完整；
（2）在连接电路时，开关应 ，滑动变阻器的滑片P应置于 端（选填“A”或“B”）；
（3）移动滑片P，当电压表的示数为1.5V时，电流表的示数如图丙所示，其示数为 A，小灯泡此时的电功率为 W，要测量小灯泡的额定功率需将滑片P向 端移动（选填“A”或“B”），直到电压表的示数为2.5V；
（4）老师又拿来一个额定电流为I额的小灯泡，要求兴趣小组的同学利用一电压恒定但未知的电源和阻值为R0的定值电阻，来测量该小灯泡的额定功率兴趣小组的同学设计了图丁所示电路，请你将实验步骤补充完整：
①只闭合开关S1，将滑动变阻器的滑片移至最左端，读出电压表V1的示数为U1；
②只闭合开关S2，再次调节滑片，直到电压表V2的示数为 ，此时小灯泡正常发光，电压表V1的示数为U2；
③小灯泡额定功率的表达式是P额＝
18．（3分）小明利用微小压强计和装有水的大烧杯来探究液体内部压强的特点，实验前，他注意到U形管两边的液面已处在同一水平线上，如图甲所示。
（1）实验中液体内部压强的大小通过 反映出来。
（2）使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置 。（选填“漏气”或“不漏气”）
（3）通过观察图乙、丙两次实验可知，液体内部的压强与 有关。
（4）小明还发现在同种液体中，金属盒距液面的距离相同时，只改变金属盒的方向，U形管两边液柱的高度差不变化，表明在相同条件下，液体内部各个方向的压强 。
（5）小明保持图丙中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，实验情形如图丁所示，比较丙、丁两次实验，小明得出了：在同一深度，液体的密度越大，其内部的压强越大的结论。你认为他的实验过程存在的问题是 。
19．（3分）在探究“平面镜成像特点”的实验中，小宾所在的小组的同学们选取一块薄平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图1甲所示。
（1）实验过程中用玻璃板代替平面镜的原因是： ；
（2）小宾将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她观察发现：平板玻璃中蜡烛A的像偏低且倾斜。你认为在图1乙所示的1、2、3三幅图中， 图是产生以上实验现象的原因；
（3）器材调整正常后，若蜡烛A距平板玻璃10cm，则蜡烛B与蜡烛A相距 才能与蜡烛A的像完全重合；
（4）移去蜡烛B，在其位置上竖立光屏，在光屏上 （选填“能”或“不能”）承接到蜡烛的像；
（5）如图2所示，小宾把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系，最好选用 ；
（6）为了让右座的同学也能够看清蜡烛A的像，小明只将玻璃板向右平移，则蜡烛A的像的位置 （填“向右移动”、“向左移动”或“不变”）。
20．（3分）在测量食用油的密度的实验中，实验器材有：天平、烧杯、细线，橡皮小球和适量的水及食用油.
（1）将天平放在水平台上，把游码移到标尺左端的零刻度线处，观察到指针静止时指在分度盘上的位置如图甲所示，此时应将平衡螺母向 （选填“左”或“右”）调节，使天平水平平衡。
（2）在烧杯中装入适量的水并放在调好的天平上，如图乙所示，加减砝码并移动游码，天平重新平衡后所用砝码和游码在标尺上的位置如图丙所示，则烧杯和水的总质量为 g。
（3）用细线系住橡皮小球浸没水中（未接触烧杯）如图丁所示，记下天平平衡时的示数m1为163.2g，则该橡皮小球在水中受到的浮力是 N。橡皮小球的体积 cm3（ρ水＝1.0×103kg/m3）
（4）把橡皮小球从水中取出，同时把烧杯中的水倒掉，然后用干毛巾擦干橡皮小球和烧杯.
（5）再在烧杯中装入适量食用油，并重新放在托盘天平上，记下天平平衡时的示数m2为142.2g，用细线系住橡皮小球浸没食用油中（未接触烧杯），记下天平平衡时的示数m3为151.0g，则食用油密度为ρ油＝ kg/m3.
（6）橡皮小球在实验过程中不吸水但会吸少量的油（体积不膨胀），则由此方法测得的食用油密度将比真实值偏 （选填“大”或“小”）。
六．作图题（共2小题，满分3分）
21．（3分）一间教室要安装2盏“220V 40W”的电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画代替导线将电路连接完整。
22．如图所示，是一种常见的夹子，使用时O为支点，A为动力作用点，F2为弹性钢圈对夹子的阻力，请在答卷纸上画出作用在A点的最小动力F1，并作出阻力臂l2。
参考答案
一．选择题（共7小题，满分14分，每小题2分）
1．解：A、音调是由物体的振动频率决定的，物体振动得越快，音调就越高，A正确；
B、声音在介质中是以声波的形式传播的，若没有介质，不能产生声波。B错误；
C、声音在同温度下在相同的介质中，传播速度是相同的，回音的声速与原来的声音的声速相等，C错误；
D、由B知，D错误。
故选：A。
2．解：AD、由图可知，该物质在凝固过程中，温度保持在80℃不变，所以为晶体，且熔点等于凝固点，所以熔点为80℃，故A错误，D正确；
B、由图可知，凝固过程为5min～10min，则凝固时间为5min，故B错误；
C、该物质在凝固过程中不断放热，虽然B、C两点时温度相同，但是内能减小了，故C错误。
故选：D。
3．解：①摆的周期可能与多个因素有关，探究摆动周期与什么因素有关时，只改变一个因素，其他因素都相同，采用的是控制变量法；
②光线实际不存在，用实际不存在的“光线”来描述光的传播路径与方向，采用的是模型法；
③发声体音调的高低与多个因素有关，探究发声体音调的高低与其材料、长短、粗细及松紧程度的关系时，只改变一个因素，其他因素都相同，采用的是控制变量法；
④两个力共同作用产生的效果与一个力相同，探究同一直线上两个力的合成时，采用的是等效替代法。
故研究方法相同的是①③。
故选：A。
4．解：A、穿衣镜是平面镜，成正立等大的虚像，故A正确；
B、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故B错误；
C、人佩戴凹透镜是为了矫正近视眼，故C错误；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故D错误。
故选：A。
5．解：由题意可知，金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，即金属探测器工作原理为电磁感应现象。
A、该图是发电机原理图，发电机是利用闭合电路的部分导体在磁场中做切割磁感线运动、产生感应电流的原理制成的（即电磁感应现象），故A正确；
BD、该图是电动机原理图，电动机是利用通电导体在磁场中受力运动的原理制成的，故BD错误；
C、该图是电流的磁效应实验，故C错误。
故选：A。
6．解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器；空气开关兼具总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，也可当总开关使用随时切断电路，故A错误；
B、若闭合开关后灯泡不亮，而空调还能工作，说明空调的电路是接通的；三孔插座的左孔通过灯泡、空开与火线相连，用试电笔检查插座左右两孔氖管都发光，说明左右两孔与火线之间是接通的，所以故障原因可能是c、d之间发生了断路，故B正确；
CD、发生甲图触电时，但不会使电路中的电流过大，所以空气开关不会自动切断电路，由于通过火线和零线的电流相同，所以漏电保护器不会断开电路；发生乙图触电时，漏电保护器会自动切断电路，起到保护作用，但空气开关不会断开，故CD错误。
故选：B。
7．解：A、甲对乙的拉力和乙对甲的拉力作用在不同的物体上，是一对相互作用力，不是一对平衡力，故A错误；
B、甲乙都处于静止状态，所以甲和乙受到的合力均为零，但示数均为3N，而不是零，故B错误；
C、甲乙都处于静止状态，故乙受力平衡，甲对乙的拉力是3N，乙的示数也应该是3N，而不是6N，故C错误；
D、甲乙都处于静止状态，故甲受力平衡，乙对甲的拉力是3N，甲的示数也是3N，故D正确。
故选：D。
二．选择题（共2小题，满分8分，每小题4分）
8．解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；
滑片向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻变大；电源电压U不变，由I＝可知，电路电流变小，电流表示数变小，根据U＝IR可知，灯泡两端的电压变小，根据P＝UI可知，灯泡的实际功率变小，灯泡变暗；
电压表示数与电流表示数的比值为灯泡的电阻，灯泡的实际功率变小，灯丝的温度降低，灯泡的电阻变小，电压表示数与电流表示数的比值比值变小；
综上所述，B正确。
故选：B。
9．解：
A、由图可知，连接动滑轮绳子的股数n′＝2，由于不计绳重、轮与轴间的摩擦，
所以，绳端的拉力F＝（f+G动），
由于f与G动的大小关系未知，所以无法比较F与f的大小关系，则使用该滑轮组不一定省力，故A错误；
B、绳端移动的速度v绳＝n′v＝2v，则拉力的功率：P＝Fv绳＝2Fv，故B正确；
C、由题意可知，物体运动时受到的摩擦阻力f＝G，
克服摩擦阻力做的功为有用功，则：W有＝fs＝Gs，
绳端移动的距离：s绳＝n′s＝2s，
拉力F做的总功：W总＝Fs绳＝2Fs，
则额外功：W额＝W总﹣W有＝2Fs﹣Gs＝（2nF﹣G）s，故C正确；
D、滑轮组的机械效率：η＝＝＝，故D错误。
故选：BC。
三．填空题（共4小题，满分11分）
10．解：（1）由图象可知，小明的速度为：
v＝＝＝5m/s；
（2）由图象可知，在前2s内，小明运动的距离比小华小，所以根据v＝可知，小华的平均速度大，小明的平均速度小。
（3）根据图象可知，小明和小华通过的路程都为40m，所用的时间都是8s，根据v＝可知，全程中两人跑步的平均速度相等。
故答案为：5；小华；等于。
11．解：
（1）着陆器的支架选用密度值较小的钛合金材料，可以减小支架的质量，进而减小它着陆时对月球表面的压力；
（2）登月舱每个支脚底部都安装了一个面积较大的底盘，增大了接触面积，在压力一定的情况下，能减小对月球表面的压强，防止着陆器深陷松软的月球表面。
故答案为：减小；增大；减小。
12．解：气体流速大的地方压强小；故高速气流通过吸管上方时，液体流速越大的地方压强越小，大气压会把液体压入气压小的地方从而被气流吹散；我们会闻到刺鼻的味道，是因为刺鼻气味分子在不停地做无规则运动，运动到空气中被吸到鼻腔引起嗅觉。
故答案为：大气压；扩散。
13．解：（1）5G无线网络是通过电磁波传递信息的；
（2）运载火箭用液态氢做燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
故答案为：电磁波；热值。
四．解答题（共3小题，满分15分）
14．答：板面做得比较粗糙，这是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
不再向后蹬地，仍能向前滑行一段距离是由于惯性，仍要保持原来的运动状态。
15．已知：m＝2t＝2000kg，拉力F＝3750N，速度v＝0.2m/s，t＝10s，面积S＝0.2m2，n＝2，g＝10N/kg，η＝80%
求：（1）压强p＝？；（2）功W＝？；功率P＝？；（3）阻力f＝？
解：（1）汽车对地面的压力：
F＝G＝mg＝2000kg×10N/kg＝2×104N，
压强：
p＝＝＝1×105Pa；
（2）由v＝得：
汽车移动距离：
s车＝vt＝0.2m/s×10s＝2m，
拉力移动距离：
s拉＝2s车＝2×2m＝4m，
拉力做的功：
W总＝Fs拉＝3750N×4m＝1.5×104J；
功率：
P＝＝＝1500W；
（3）由η＝得：
克服阻力做的有用功：
W有用＝ηW总＝80%×1.5×104J＝1.2×104J，
由W＝fs得：
汽车所受的阻力：
f＝＝＝6000N。
答：（1）汽车对路面的压强1×105Pa；
（2）拉力F做的功1.5×104J；功率1500W；
（3）汽车所受的阻力6000N。
16．解：
（1）闭合开关S1、S2、S3，调节电源电压为6V时，L1、L3并联，电流表A1测量干路电流，
因并联电路中各支路两端的电压相等（等于两灯的额定电压），
所以，灯泡L1、L3正常工作，
由P＝UI可得，通过两灯泡的电流分别为：
I1＝＝＝1A，I3＝＝＝2A，
因并联电路中干路电流等于各支路电流之和，
所以，电流表A1的示数为I＝I1+I3＝1A+2A＝3A；
（2）闭合开关S2，断开开关S1、S3，调节电源电压为12V时，L2、L3串联，
因L2、L3规格相同，电阻相同，
所以，由串联电路的分压特点可知，两灯泡两端的电压均为6V，此时L2、L3正常工作，
则电路的总功率：P总＝P额2+P额3＝12W+12W＝24W；
（3）闭合开关S2、S3，断开开关S1，调节电源电压为4V时，电路为L3的简单电路，
由I＝可得，灯泡L3的电阻：
R3＝＝＝3Ω，
小灯泡L3的实际发光1min所消耗的电能：
W3＝t＝×60s＝320J。
答：（1）闭合开关S1、S2、S3，调节电源电压为6V时，电流表A1的示数为3A；
（2）闭合开关S2，断开开关S1、S3，调节电源电压为12V时，电路消耗的总功率为24W；
（3）闭合开关S2、S3，断开开关S1，调节电源电压为4V时，小灯泡L3的实际发光1min所消耗的电能为320J。
五．实验探究题（共4小题，满分12分，每小题3分）
17．解：（1）灯泡额定电压为2.5V，故电压表选用小量程与灯并联，如图所示：
（2）电路连接过程中，开关应断开，滑片滑到阻值最大处，阻值最大处在B端；
（3）电流表使用0～0.6A量程，分度值为0.02A，电流为0.24A；此时小灯泡的实际功率：P实＝U实I实＝1.5V×0.24A＝0.36W；
要使灯泡正常工作，灯泡两端电压从1.5V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向A端移动，使电压表的示数为2.5V为止；
（4）①只闭合开关 S1，将滑动变阻器的滑片移至最左端，读出电压表V1的示数为U1；
②只闭合开关 S2，再次调节滑片，直到电压表V2的示数为：U1﹣I额R0，此时小灯泡正常发光，电压表V1的示数为U2；
③①中为R0的简单电路，电压表V1测电源电压U1；
在②中，灯与变阻器和R0串联，再次调节滑片，当灯正常发光时，即通过电路中的电流为I额，由欧姆定律，定值电阻的电压为I额R0，根据串联电路电压的规律，当V2的示数大小为：U1﹣I额R0时灯正常发光，此时电压表V1的示数为U2，则灯的额定电压为：U1﹣U2，小灯泡额定功率的表达式：P额＝（U1﹣U2）I额。
故答案为：（1）如图所示；（2）断开；B；（3）0.24；0.36；A；（4）②U1﹣I额R0；③（U1﹣U2）I额。
18．解：（1）本实验中将液体内部压强大小转换为了U形管液面高度差；
（2）用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置气密性好，不漏气；
（3）通过观察图乙、丙两次实验可知，液体密度相同，深度不同，图乙中深度较深，U形管液面高度差较大，压强较大，说明液体内部的压强与深度有关；
（4）在同种液体中，金属盒距液面的距离相同，深度相同，只改变金属盒的方向，U形管两边液柱的高度差不变化，说明压强不变，表明在相同条件下，液体内部各个方向的压强都有压强，且各个方向压强相等；
（5）浓盐水倒入烧杯中搅匀后，液面高度上升，深度变大，密度变大，液体密度和深度都发生了变化，没有做到控制变量，不能得出正确结论。
、故答案为：（1）U形管液面高度差；（2）不漏气；（3）深度；（4）相等；（5）两次实验未控制深度相同。
19．解：（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板；透明的玻璃板，可以观察到玻璃板的另一侧，故可以方便的确定像的位置；
（2）实验时平面镜必须要竖直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，由图可知，甲图平面镜竖直放置，不会出现像偏高的情况，乙和丙图平面镜没有竖直放置，分别作出蜡烛A的关于平面镜的对称点可知，3图平板玻璃中蜡烛A的像偏低且倾斜，如下图：
（3）由平面镜成像特点可知，若蜡烛A距平板玻璃10cm，蜡烛A的像距离平面镜也为10cm，则蜡烛B与蜡烛A相距20cm才能与蜡烛A的像完全重合；
（4）由于平面镜所成的像为虚像，所以移去蜡烛B，在其位置上竖立光屏，在光屏上不能承接到蜡烛的像；
（5）由图可知，四个模型分别为C、A、T、V，从模型上看，只有C左右不同，而A、T、V，左右相同，所以当小明把四个模型分别面对玻璃板直立在桌面上，用模型A、T、V不能达到实验目的，只有C左右不同，所以能够达到实验目的；
（6）为了让右座的同学也能够看清蜡烛的像，只将玻璃板向右平移，蜡烛A的位置不变，所以在向右移动的过程中，蜡烛像的位置不变。
故答案为：（1）便于确定虚像的位置；（2）3 （3）20cm （4）不能 （5）A （6）不变。
20．解：
（1）天平使用之前先调平，调平的方法是：游码移到标尺的零刻线处，图中指针偏向分度盘右侧，因此要向左移动平衡螺母，直到指针指在分度盘的中间；
（2）这杯水的总质量为：m1＝100g+50g+3.2g＝153.2g；
（3）放入橡皮小球后用线拉着，增加的重量等于重力减拉力也就是浮力：F浮＝△G；
增加的质量为：△m＝163.2g﹣153.2g＝10g；
则浮力为：F浮＝△G＝△mg＝0.01kg×10N/kg＝0.1N；
橡皮小球排开的水的体积即橡皮的体积为：V＝V排＝＝＝1×10﹣5m3＝10cm3；
（5）放入橡皮后用线拉着，增加的重量等于重力减拉力也就是浮力：△G′＝F′浮；
食用油的密度：ρ油＝＝＝＝＝＝0.88g/cm3＝0.88×103kg/m3；
（5）由于橡皮吸油，导致天平读数偏小，小球所受浮力偏小，根据ρ油＝可知，测得的密度偏小。
故答案为：（1）左；（2）153.2；（3）0.1；10；（5）0.88×103；（6）小。
六．作图题（共2小题，满分3分）
21．解：教室内要安装2盏“220V 40W”的照明灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。
两孔插座的接法，左边接零线，右边接火线。由于右边的灯泡与插座的左孔相连，则此线应接零线；如图所示：
22．解：（1）由支点O向F2的作用线作垂线段，即为阻力臂l2。
（2）由杠杆的平衡条件可知，动力臂越长越省力，最长的动力臂即支点与动力作用点的连线，所以，连接支点O和动力的作用点A即为最大动力臂；根据力臂的画法作出垂直于OA的作用力，即为作用在A点的最小动力F1，方向向下。如图所示：
