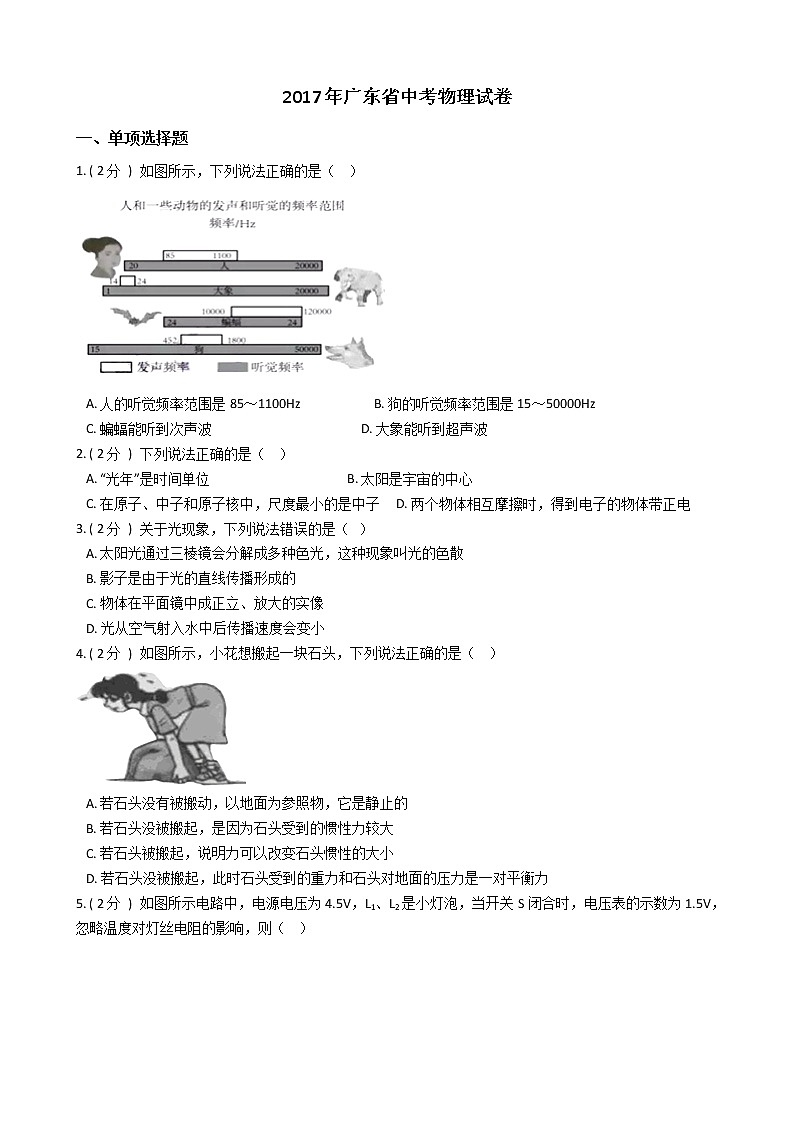

2017年广东省中考物理试卷
一、单项选择题
1. ( 2分 ) 如图所示，下列说法正确的是（   ）

A. 人的听觉频率范围是85～1100Hz                       B. 狗的听觉频率范围是15～50000Hz
C. 蝙蝠能听到次声波                                              D. 大象能听到超声波
2. ( 2分 ) 下列说法正确的是（   ）
A. “光年”是时间单位                                           B. 太阳是宇宙的中心
C. 在原子、中子和原子核中，尺度最小的是中子    D. 两个物体相互摩擦时，得到电子的物体带正电
3. ( 2分 ) 关于光现象，下列说法错误的是（   ）
A. 太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散
B. 影子是由于光的直线传播形成的
C. 物体在平面镜中成正立、放大的实像
D. 光从空气射入水中后传播速度会变小
4. ( 2分 ) 如图所示，小花想搬起一块石头，下列说法正确的是（   ）

A. 若石头没有被搬动，以地面为参照物，它是静止的
B. 若石头没被搬起，是因为石头受到的惯性力较大
C. 若石头被搬起，说明力可以改变石头惯性的大小
D. 若石头没被搬起，此时石头受到的重力和石头对地面的压力是一对平衡力

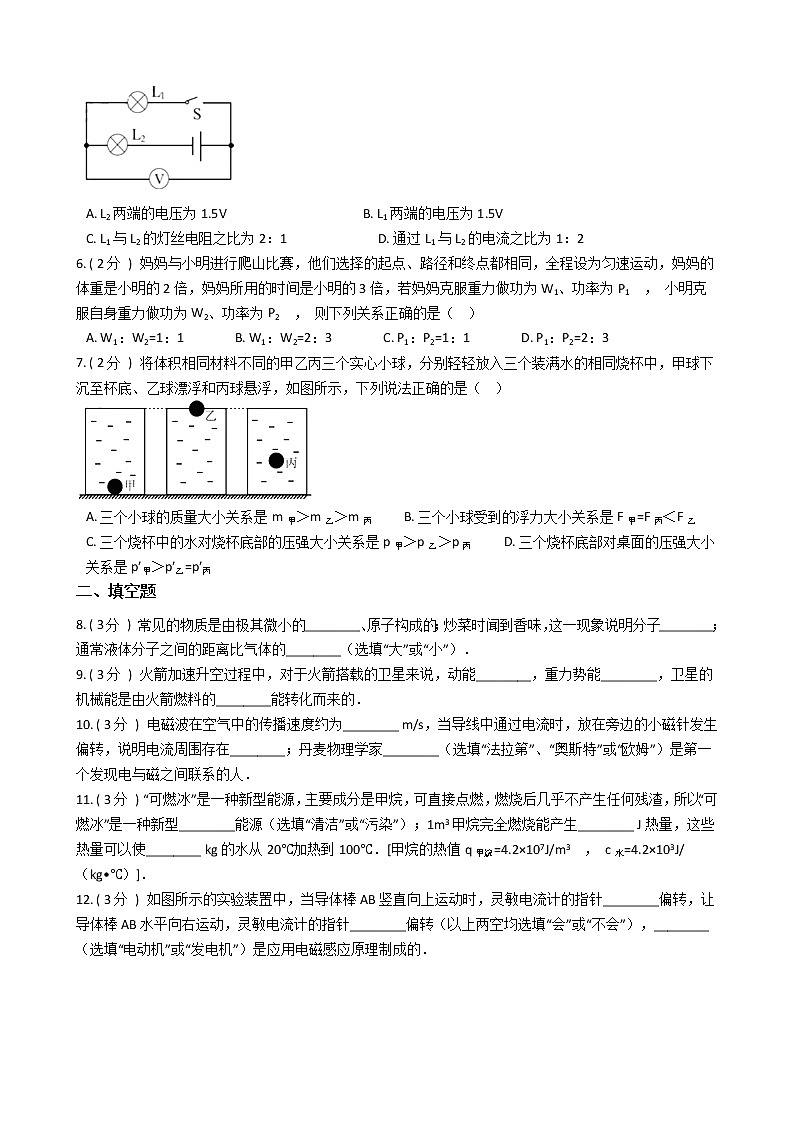

5. ( 2分 ) 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（   ）

A. L2两端的电压为1.5V                                          B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1                            D. 通过L1与L2的电流之比为1：2
6. ( 2分 ) 妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，若妈妈克服重力做功为W1、功率为P1 ， 小明克服自身重力做功为W2、功率为P2 ， 则下列关系正确的是（   ）
A. W1：W2=1：1                B. W1：W2=2：3                C. P1：P2=1：1                D. P1：P2=2：3
7. ( 2分 ) 将体积相同材料不同的甲乙丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉至杯底、乙球漂浮和丙球悬浮，如图所示，下列说法正确的是（   ）

A. 三个小球的质量大小关系是m甲＞m乙＞m丙         B. 三个小球受到的浮力大小关系是F甲=F丙＜F乙
C. 三个烧杯中的水对烧杯底部的压强大小关系是p甲＞p乙＞p丙         D. 三个烧杯底部对桌面的压强大小关系是p′甲＞p′乙=p′丙
二、填空题
8. ( 3分 ) 常见的物质是由极其微小的________、原子构成的；炒菜时闻到香味，这一现象说明分子________；通常液体分子之间的距离比气体的________（选填“大”或“小”）．
9. ( 3分 ) 火箭加速升空过程中，对于火箭搭载的卫星来说，动能________，重力势能________，卫星的机械能是由火箭燃料的________能转化而来的．
10. ( 3分 ) 电磁波在空气中的传播速度约为________ m/s，当导线中通过电流时，放在旁边的小磁针发生偏转，说明电流周围存在________；丹麦物理学家________（选填“法拉第”、“奥斯特”或“欧姆”）是第一个发现电与磁之间联系的人．
11. ( 3分 ) “可燃冰”是一种新型能源，主要成分是甲烷，可直接点燃，燃烧后几乎不产生任何残渣，所以“可燃冰”是一种新型________能源（选填“清洁”或“污染”）；1m3甲烷完全燃烧能产生________ J热量，这些热量可以使________ kg的水从20℃加热到100℃．[甲烷的热值q甲烷=4.2×107J/m3 ， c水=4.2×103J/（kg•℃）]．
12. ( 3分 ) 如图所示的实验装置中，当导体棒AB竖直向上运动时，灵敏电流计的指针________偏转，让导体棒AB水平向右运动，灵敏电流计的指针________偏转（以上两空均选填“会”或“不会”），________（选填“电动机”或“发电机”）是应用电磁感应原理制成的．

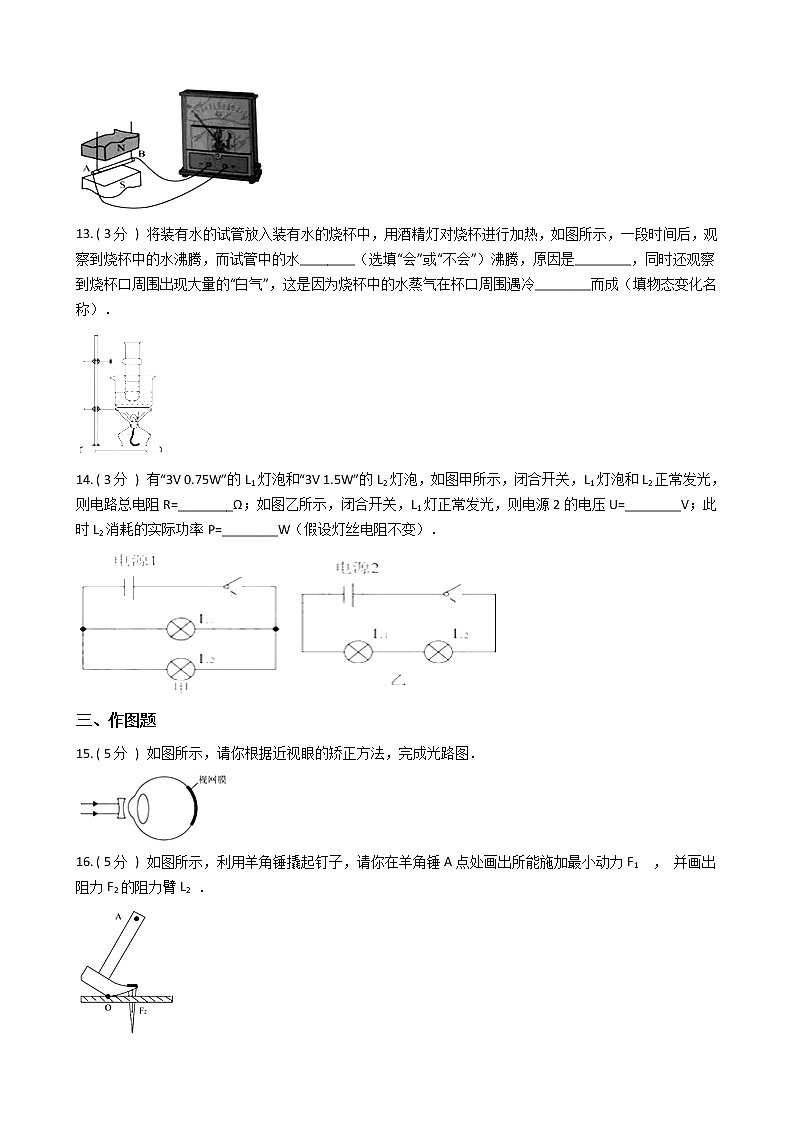

13. ( 3分 ) 将装有水的试管放入装有水的烧杯中，用酒精灯对烧杯进行加热，如图所示，一段时间后，观察到烧杯中的水沸腾，而试管中的水________（选填“会”或“不会”）沸腾，原因是________，同时还观察到烧杯口周围出现大量的“白气”，这是因为烧杯中的水蒸气在杯口周围遇冷________而成（填物态变化名称）．

14. ( 3分 ) 有“3V 0.75W”的L1灯泡和“3V 1.5W”的L2灯泡，如图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R=________Ω；如图乙所示，闭合开关，L1灯正常发光，则电源2的电压U=________V；此时L2消耗的实际功率P=________W（假设灯丝电阻不变）．

三、作图题
15. ( 5分 ) 如图所示，请你根据近视眼的矫正方法，完成光路图．

16. ( 5分 ) 如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1 ， 并画出阻力F2的阻力臂L2 ．

17. ( 5分 ) 小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路．

四、实验题
18. ( 7分 ) 回答下列问题：
（1）螺线管通电后，小磁针静止时的指向如图1所示，则通电螺线管右端为________极，电源的________端为正极．

（2）实验室里常用的液体温度计是根据________的规律制成的，如图2所示，液体温度计测量液体温度时，操作正确的是________图．

（3）如图3所示，电流表的示数是________ A，如图4所示，弹簧测力计的示数是________ N，物体M的质量是________ kg（g=10N/kg）．

19. ( 6分 ) 如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm．

（1）蜡烛和凸透镜的位置不变，要使光屏承接到一个倒立、________清晰的实像，具体的操作是：
首先将光屏向右移动，________，直到找到最清晰的像，日常生活中________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的．
（2）当蜡烛燃烧一段时间后会变短，烛焰的像会往________偏离光屏中心．
（3）请你指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的两点不足之处：
①________；②________．
20. ( 6分 ) 小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：
( 1 )将天平放在水平桌面上，把游码拨至标尺________，发现横粱稳定时指针偏向分度盘的右侧，要使横粱在水平位置平衡，应将平衡螺母往________（选填“左”或“右”）调．
( 2 )用调好的天平分别测出鹅卵石的质量是：31.8g和空烧杯的质量是90g．
( 3 )如图甲所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丙所示，杯、水和鹅卵石的总质量为________ g．

( 4 )将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如图乙所示，用天平测出杯和水的总质量为142g，此时杯中水的体积为________ cm3 ．
( 5 )根据所测数据计算出鹅卵石的密度为________ g/cm3 ．
( 6 )若小明在第（4）步骤测量过程中，用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测密度偏________．
五、计算题
21. ( 10分 ) 常用机器人潜入水下打捞沉船上的物体，（ρ水=1.0×103kg/m3 ， g=10N/kg）
（1）某时候机器人在水下用竖直向上的力举着体积为0.03m3、密度为2.5×103kg/m3的实心物体静止不动，该力的大小是多少？
（2）若机器人在水下30m处将该物体匀速竖直向上运至水面需时间150s，物体竖直上升所需要的动力F与物体运动速度v的关系如图所示，求：

①物体上升的速度是多少？
②这个过程动力F对物体做了多少功？
22. ( 10分 ) 某校实验小组设计了一个智能供暖器，电路如图所示，电源两端的电压U为220V，R1和R2是两个供热电阻丝，S1、S2是温控开关，工作过程如下：当气温低于25℃时，S1、S2都闭合；当气温等于或高于25℃时，S2断开，此时电流表的示数为lA，电阻丝R1的电功率为20W（忽略温度对电阻丝的影响），

求：
（1）电阻丝R2的阻值是多少？
（2）当气温低于25℃时，电路工作0.5h消耗电能是多少千瓦时？
六、综合能力题
23. ( 6分 ) 如图1所示是演示“流体压强和流速的关系”实验装置，U型管中装有水，直径相同的a、b两管中的水静止时液面相平．


（1）如果在右端c处往装置里急吹气，导致b管上方气流速度________ a管上方的气流速度，b管与a管的水面上方形成气压差，U型管中________（选填“a”或“b”）管水面升高，如果升高端的液面比原来升高了2cm，则此时U型管底部d处左右两侧液体压强差为________ Pa．（g=10N/kg）

（2）图2是某种喷雾器的工作原理示意图，当喷雾器未工作时，细管A内外气压相等，细管A内外液面________，当喷雾器工作时，空气从细管B的右端快速喷出，导致细管A下方空气的流速突然增大，细管A内液面上方气压________细管A外液面上方的气压，液体就沿细管A的管口流出，同时受到气流的冲击，形成雾状向右喷出，如果此时喷雾器停止工作，细管A中的液体将________．


24. ( 7分 ) 小明探究“电流一定时，导体消耗的电功率与导体电阻的关系”，现有实验器材：稳压电源、电压表、电流表、滑动变阻器、电阻箱（符号为 ）、开关及若干导线．

（1）为了完成此探究实验，请你在图甲的虚线框内将实验电路图补充完整________；若连接电路后，闭合开关，发现电压表的指针偏转如图乙所示，其原因可能是________．
（2）实验中利用公式________计算电阻箱阻值不同时消耗的电功率，实验过程需要记录的物理量有：电阻箱两端电压U、通过电阻箱的电流I和________．
（3）在实验中，小明需多次改变电阻箱的阻值进行测量，每改变一次阻值，都必须移动滑动变阻器的滑片来控制________，多次改变电阻箱阻值的目的是________．
（4）完成上述实验后，小明又从实验室借了一个额定功率为2.5V的小灯泡和一个单刀双掷开关，设计了图丙所示实验电路图来测量小灯泡的额定功率，实验如下：闭合开关S1 ， 将开关S2拨到触点2，把电阻箱调到10Ω，刚好使电压表的示数为2.5V；再将开关S2拨到触点l，读出电压表的示数为4.5V，小灯泡额定功率P=________W．
25. ( 8分 ) 阅读短文，回答问题：
防冻冷却液
       汽车行驶时，发动机的温度会升得很高，利用防冻冷却液在散热器管道内循环流动，将发动机多余内能带走，使发动机能以正常工作温度运转．防冻冷却液主要由水和不易汽化、密度比水小的某种防冻剂（简称原液）混合而成，原液含量（防冻剂占防冻冷却液体积的比例）越高，防冻冷却液的比热容越小，防冻冷却液的凝固点和沸点与原液含量的关系图象见图2和图3所示．选用时，防冻冷却液的凝固点应低于环境最低温度10℃以下，而沸点一般要高于发动机最高工作温度5℃以上．

请回答下列问题：
（1）若用水代替防冻冷却液，在北方寒冷的冬天，停车时间比较长，会因水结冰容易导致散热器管道胀裂，为什么？因为当水结冰时，________，所以把散热器管道胀裂．
（2）设某品牌汽车的发动机工作温度为90～101℃，所在地区最低温度为﹣17℃，应选用何种较合适比例的防冻冷却液________（选填“35%”、“45%”、“55%”或“65%”），简述选用理由：________．
（3）现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会减少，与原来相比，防冻冷却液的哪些物理量发生了什么变化，如何变化？（示例：体积变小）
①________，②________，③________，
④________，⑤________．

答案解析部分
一、单项选择题
1.【答案】 B
【考点】人耳是怎样听到声音的
【解析】【解答】解：A、由图可知，人耳能够听到的声音的频率范围是20～20000Hz，故A错误
B、由图可知，狗的听觉频率范围是15～50000Hz，故B正确；
C、由图可知，蝙蝠的听觉范围为10000Hz﹣120000Hz，故蝙蝠听不到次声波，故C错误；
D、由图可知，大象的最高听觉频率为24Hz，故听不到超声波，故C错误．
故选B．
【分析】高于20000Hz的叫做超声波，低于20Hz的叫做次声波；观察图象，根据人、狗、蝙蝠、大象的发声频率和听觉频率分析．
2.【答案】 C
【考点】光与光源，原子结构，宇宙
【解析】【解答】解：A、光年是光在真空中行走一年的距离，是长度单位，故A错误；
B、太阳是太阳系的中心，太阳系是银河系的一员，银河系又是宇宙中的一个星系，太阳不是宇宙的中心，故B错误；
C、原子由原子核与核外电子组成，因此原子核小于原子；原子核由质子与中子组成，因此中子小于原子核，故C正确；
D、两个物体相互摩擦时，失去电子的物体带正电，得到电子的物体带负电，故D错误．
故选：C．
【分析】（1）光年，天文学上常用的长度单位，光年一般被用于计算恒星间的距离．光年指的是光在真空中行走一年的距离；（2）宇宙是一个有一定层次结构的天体系统，太阳只是其中一普通的恒星；（3）物质是由分子组成的，分子由原子组成，原子由原子核与核外电子组成，原子核由质子与中子组成，据此分析答题；（4）由于不同物质的原子核对核外电子的束缚本领不同造成的，在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电．
3.【答案】 C
【考点】光的直线传播及其应用，光的传播速度与光年，光的色散，平面镜成像的原理、特点
【解析】【解答】解：A、白光通过三棱镜可以分解成七色光，是光的色散现象，其实质是光的折射，故A正确；
B、影子的形成是由于光的直线传播，故B正确；
C、平面镜成的是正立、等大的虚像，故C错误；
D、光在空气中的传播速度要大于在水中的传播速度，故D正确．
故选C．
【分析】掌握三种光现象：①在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；②当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；③当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹等．
4.【答案】 A
【考点】惯性及其现象，平衡力的辨别，参照物及其选择
【解析】【解答】解：
A、若石头没有被搬动，以地面为参照物，它们之间没有发生位置的变化，故它是静止的，故A正确；
B、若石头没被搬起，是因为搬的力与小于重力，与惯性无关，故B错误；
C、若石头被搬起，说明力可以改变石头的运动状态，故C错误；
D、若石头没被搬起，此时石头受到的重力和石头对地面的压力的方向是相同的，不是平衡力，故D错误．
故选A．
【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．（2）惯性的大小只与物体的质量有关；（3）力可以改变物体的运动状态；（4）平衡力的条件之一是力的方向相反．
5.【答案】 B
【考点】串联电路的电压规律，欧姆定律及其应用
【解析】【解答】解：
由电路图可知，两灯泡串联，电压表测L1两端的电压，则L1两端的电压为U1=1.5V，故B正确；
因串联电路中总电压等于各分电压之和，
所以，L2两端的电压：
U2=U﹣U1=4.5V﹣1.5V=3V，故A错误；
因串联电路中各处的电流相等，
所以通过L1与L2的电流之比为1：1，故D错误；
由I= UR 可得，L1与L2的灯丝电阻之比：
R1R2 = U1IU2I = U1U2 = 1.5V3V = 12 ，故C错误．
故选B．
【分析】由电路图可知，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据串联电路的电流特点可知通过两灯泡的电流关系，根据欧姆定律求出两灯丝电阻的比值．
6.【答案】 D
【考点】功率的计算，功的计算及应用
【解析】【解答】解：
由题可知，妈妈与小明爬山的高度相同，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，
AB、由W=Gh可得，妈妈和小明克服重力做功之比：
W1W2 = = G1G2 = 21 ，故AB错误；
CD、由P= Wt 可得，妈妈和小明克服重力做功的功率之比：
P1P2 = W1t1W2t2 = W1W2 × t2t1 = 21 × 13 = 23 ，故C错误，D正确．
故选：D．
【分析】（1）爬山比赛过程中，两人爬山的高度相同，根据W=Gh求出做功之比；（2）根据P= Wt 求出功率之比．
7.【答案】 D
【考点】压强大小比较，物体的浮沉条件及其应用
【解析】【解答】解：A、甲球下沉至容器底部，乙球漂浮，丙球悬浮，所以甲球的密度大于水的密度，乙球的密度小于水的密度，丙球的密度等于水的密度，因此三个小球的密度大小关系是：ρ甲＞ρ丙＞ρ乙 ， 根据m=ρV可知：质量大小关系是m甲＞m丙＞m乙 ． 故A错误．
B、由于甲乙丙三个实心小球体积相同，则根据图可知排开水的体积关系：V甲排=V球 ， V乙排＜V球 ， V丙排=V球 ， 所以，V甲排=V丙排＞V乙排 ， 根据F浮=G排=ρ水gV排可知浮力大小关系是：F甲=F丙＞F乙 ， 故B错误．
C、因为三个相同烧杯中都装满水，放入球后烧杯中液面高度不变，根据p=ρgh可知烧杯底部受到水的压强相等，即：p甲=p乙=p丙；故C错误．
D、由于烧杯底部对桌面的压力等于容器的总重力，则根据F=G容器+G水+G球﹣G排和G排=F浮可知：
F′甲=G容器+G水+G甲﹣G排甲=G容器+G水+G甲﹣F甲；
F′乙=G容器+G水+G乙﹣G排乙=G容器+G水+G乙﹣F乙；
F′丙=G容器+G水+G丙﹣G排丙=G容器+G水+G丙﹣F丙；
由于甲球下沉至容器底部，乙球漂浮，丙球悬浮则G甲>F甲；G乙=F乙；G丙=F丙；
又已知：m甲＞m丙＞m乙 ， F甲=F丙＜F乙 ，
则：F′甲＞F′乙=F′丙 ，
由于容器的底面积相同，根据p= FS 可得：
烧杯底部受到水的压强的关系是p′甲＞p′乙=p′丙；故D正确．
故选D．
【分析】A、甲球下沉至容器底部，乙球漂浮，丙球悬浮，根据物体的浮沉条件分析判断三个小球密度的关系，由于甲乙丙三个实心小球体积相同，根据m=ρV即可判断三个小球的质量大小关系；
B、由图可确定三个烧杯中的V排关系，然后根据阿基米德原理F浮=ρ液gV排判断浮力大小关系；
C、由于三个相同烧杯中都装满水，由图可确定判断液面升高的关系，从而根据p=ρgh判断烧杯底部受到水的压强的关系；
D、由于烧杯底部对桌面的压力等于容器的总重力，则根据相同的烧杯装满水的，球的重力关系和排开水的重力关系，先判断出压力的关系，进一步即可判断压强关系．
二、填空题
8.【答案】 分子；在不停地做无规则运动；小
【考点】分子热运动
【解析】【解答】解：
分子动理论告诉我们：物质是由分子或原子组成的；组成物质的分子永不停息地做无规则运动，所以我们能够闻到炒菜的香味；
一般地，固体分子间距离最小，液体分子间距离较大，气体分子间距离最大．
故答案为：分子；在不停地做无规则运动；小．
【分析】根据对分子动理论的掌握作答．
9.【答案】 变大；变大；化学
【考点】动能和势能的大小变化，火箭
【解析】【解答】解：
火箭加速升空过程中，卫星的质量不变，速度增大，所以动能变大；卫星的质量不变，高度增大，所以重力势能变大；
卫星的动能和重力势能都变大，则卫星的机械能变大；卫星增加的机械能是由火箭燃料的化学能首先转化为内能，然后内能又转化为机械能得到的．
故答案为：变大；变大；化学．
【分析】①在一定条件下，不同形式的能量可以相互转化；②动能和势能合称机械能．动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
10.【答案】 3.0×108；磁场；奥斯特
【考点】通电直导线周围的磁场，电磁波的传播
【解析】【解答】解：电磁波在空气中的传播速度为3.0×108m/s；奥斯特在1820年发现了通电导线周围存在着磁场．
故答案为：3.0×108；磁场；奥斯特．
【分析】电磁波在空气中的传播速度为3.0×108m/s；奥斯特发现了电生磁，揭示了电与磁的联系．
11.【答案】 清洁；4.2×107；125
【考点】热量的计算
【解析】【解答】解：（1）由题意可知，可燃冰”是一种新型能源，主要成分是甲烷，可直接点燃；
而甲烷燃烧的产物为二氧化碳和水，燃烧后几乎不产生任何残渣和废弃物，所以“可燃冰”是一种新型清洁能源．（2）1m3甲烷完全燃烧能产生的热量：
Q放=Vq甲烷=1m3×4.2×107J/m3=4.2×107J．（3）由题意知，水吸收的热量Q吸=Q放=4.2×107J；
由Q吸=c水m水（t﹣t0）得，水的质量：
m水= = =125kg．
故答案为：清洁；4.2×107；125．
【分析】（1）根据“可燃冰”燃烧产物来分析；（2）知道可燃冰的体积和热值，利用Q放=Vq求出1m3的可燃冰完全燃烧后放出的热量；（3）由题意可知，水吸收的热量与甲烷完全燃烧放出的热量相等，根据Q吸=c水m水（t﹣t0）的变形公式求出水的质量．
12.【答案】 不会；会；发电机
【考点】电磁感应
【解析】【解答】解：（1）当导体棒AB竖直向上运动时，导体的运动方向与磁感线方向平行，不切割磁感线，所以电路中没有感应电流产生，灵敏电流计的指针不会偏转；
让导体棒AB水平方向右运动，导体的运动方向与磁感线方向垂直，导体做切割磁感线运动，所以电路中有感应电流产生，灵敏电流计的指针会偏转；（2）发电机是根据电磁感应原理制成的．
故答案为：不会；会；发电机．
【分析】产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动．
发电机是根据电磁感应原理制成的．
13.【答案】 不会；达到沸点但不能继续吸热；液化
【考点】沸腾及沸腾条件，液化及液化放热
【解析】【解答】解：当大烧杯中的水沸腾后，尽管不断吸热，但烧杯中的水温度不再升高，保持水的沸点温度不变；小试管中的水从大烧杯中吸热，温度达到水的沸点后，就和烧杯中的水的温度一样，就不能从烧杯中继续吸热，这时虽然达到了沸点，但不能吸收热量，所以不会沸腾．
“白气”是由烧杯中的水蒸气在杯口周围遇冷液化而成．
故答案为：不会；达到沸点但不能继续吸热；液化．
【分析】液体沸腾有两个必要条件：（1）达到沸点，（2）继续吸热；当两个条件同时具备时即可沸腾；白气是液化现象．
14.【答案】 4；4.5；0.375
【考点】欧姆定律及其应用
【解析】【解答】解：（1）由P=UI= U2R 可得，两灯泡的电阻分别为：
R1= U12P1 = (3V)20.75W =12Ω，R2= U22P2 = (3V)21.5W =6Ω，
由图甲可知，两灯泡并联，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R= R1R2R1+R2 = =4Ω；（2）由图乙可知，两灯泡串联，
因串联电路中各处的电流相等，且L1灯正常发光，
所以，电路中的电流：
I= U1R1 = 3V12惟 =0.25A，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=I（R1+R2）=0.25A×（12Ω+6Ω）=4.5V；
此时L2消耗的实际功率：
P=I2R2=（0.25A）2×6Ω=0.375W．
故答案为：4；4.5；0.375．
【分析】（1）知道两灯泡的额定电压和额定功率，根据P=UI= U2R 求出两灯泡的电阻，由图甲可知，两灯泡并联，根据电阻的并联求出电路中的总电阻；（2）由图乙可知，两灯泡串联，串联电路中各处的电流相等，根据欧姆定律求出L1灯正常发光时电路中的电流，根据电阻的串联和欧姆定律求出电源的电压，根据P=I2R求出此时L2消耗的实际功率．
三、作图题
15.【答案】 解：如图所示：

【考点】近视眼的成因与矫正办法
【解析】【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：

【分析】近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正．
16.【答案】 解：如下图所示：

【考点】力臂的画法，杠杆中最小力的问题
【解析】【解答】解：力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．过O点作垂直于F2的垂线即为阻力F2的力臂L2 ． 如下图所示：

【分析】由杠杆的平衡条件可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小．
17.【答案】 解：如图所示：

【考点】串、并联电路的设计
【解析】【解答】解：
由题知，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，这说明楼上开关和楼下开关是串联的，所以，应将两个开关中与单刀相连的两个触点相互连接；
为了保证用电的安全，一只开关应与火线连接；开关控制灯泡时，开关和灯泡是串联的，所以需将另一只开关与LED灯串联，再将LED灯的另一端与零线连接．如图所示：

【分析】（1）开关控制灯泡的连接方法：火线首先接入开关，然后进入灯泡；零线直接进入灯泡．（2）楼上和楼下都是单刀双掷开关，为了从这一头开（或关）灯而到另一头能够关（或开）灯，说明楼上和楼下的开关是串联在一起的．（3）单刀双掷开关的连接方式，将两个开关中除与单刀相连的另外触点相互连接．
四、实验题
18.【答案】 （1）北（N）；右
（2）液体热胀冷缩；丁
（3）2.5；1；0.1
【考点】温度及温度计的使用与读数，弹簧测力计及其使用，电流的测量及电流表的使用，通电螺线管的极性和电流方向的判断
【解析】【解答】解：（1）由图可知，小磁针静止时N极向左，则由异名磁极间相互吸引可知，螺线管左端为S极，右端为N极；
再由右手螺旋定则可知，电流由右侧流入螺线管，则电源右端为正极；（2）实验室常用的温度计是液体温度计，液体温度计是根据液体热胀冷缩的规律制成的．
如图，甲的玻璃泡碰到容器底；乙的玻璃泡碰到容器壁；丙的玻璃泡没有完全浸没在被测液体中；丁的使用是正确的．（3）电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，示数为2.5A；
由图示弹簧测力计可知，其分度值为0.2N，示数为1N；
测力计下面的物体处于静止状态，物体受到的重力与拉力是一对平衡力，则物体的重力G=F=1N；
根据G=mg可得物体质量：m= Gg = 1N10N/kg =0.1kg．
故答案为：（1）北（N）； 右；（2）液体热胀冷缩；丁； （3）2.5；1； 0.1．
【分析】（1）由小磁针静止时的指向和磁极间的相互作用可知螺线管的磁极，由右手螺旋定则可知电流的方向及电源的正负极．（2）液体温度计是根据液体热胀冷缩的性质工作的．从温度计的正确使用进行判断：温度计的玻璃泡完全浸没在被测液体中，不要碰到容器底和容器壁．温度计玻璃泡浸没在被测液体中要稍候一会儿，待到示数温度后再读数．读数时温度计的玻璃泡要继续留在被测液体中，视线要与温度计液柱的上表面相平．（3）电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．由图示弹簧测力计确定其分度值，读出其示数；由G=mg的变形公式求出物体的质量．
19.【答案】 （1）放大；注意观察光屏上的像；投影仪
（2）上
（3）火焰在有风的时候会晃动；蜡烛会越烧越短
【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距．如图，物距小于像距，成倒立、放大的实像．具体的操作是：首先将光屏向右移动，注意观察光屏上的像，直到找到最清晰的像，日常生活中投影仪就是利用这一原理制成的．（2）蜡烛变短了，光屏上的像会向上移动；（3）用烛焰作为发光物体存在的两点不足之处：①烛焰不稳定，火焰在有风的时候会晃动；②蜡烛会越烧越短，光屏上的像向上移动．
故答案为：（1）放大；注意观察光屏上的像；投影仪；（2）上；（3）①火焰在有风的时候会晃动；②蜡烛会越烧越短．
【分析】（1）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：①物距大于像距，成倒立、缩小的实像；②物距等于像距，成倒立、等大的实像；③物距小于像距，成倒立、放大的实像，应用于投影仪或幻灯机．（2）实验一段时间后，蜡烛变短了，根据过光心不改变方向，判断透镜的移动方向．（3）蜡烛做光源的缺点：不稳定，会变短．
20.【答案】 零刻度处；左；161.6；52；2.6；大
【考点】固体密度的测量
【解析】【解答】解：（1）把天平放在水平台上，游码拨到标尺左端的两刻度线处，通过调节平衡螺母使天平平衡；
指针偏向分度盘的右侧，要使横粱在水平位置平衡，应将平衡螺母往左调．（3）由图知，杯、水和鹅卵石的总质量：m=100g+50g+10g+1.6g=161.6g；
水的质量为：m水1=161.6g﹣31.8g﹣90g=39.8g，
此时水的体积为V水1= = 39.8g1g/cm3 =39.8cm3（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为142g，
此时，杯中水的体积V水= = =52cm3；（5）由题意知，鹅卵石的体积等于加入水的体积，则V=V水1﹣V水=52cm3﹣39.8cm3=12.2cm3；
鹅卵石的密度ρ= mV = 31.8g12.2cm3 =2.6g/cm3 ． （6）若小明在第（4）步骤测量过程中用镊子添加砝码并向右旋动平衡螺母，所加砝码少，测量水的质量偏小，水的体积偏小，根据ρ= mV 知密度测量的偏大．
故答案为：（1）零刻度处； 左；  （3）161.6；（4）52；（5）2.6；  （6）大．
【分析】（1）先将天平放在水平桌面上，然后将游码移至横梁标尺的左端零刻度处．天平使用前的调节：若指针左偏，向右调平衡螺母，使指针指在分度盘的中线处；（3）物体质量等于砝码的质量加游码在标尺上所对的刻度值；（4）鹅卵石的体积等于倒入水的体积；（5）根据密度公式求出鹅卵石的密度．（6）称量过程中用镊子添加砝码不能移动平衡螺母．
五、计算题
21.【答案】 （1）解：物体受到的浮力：
F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×10N/kg×0.03m3=300N，
由ρ= mV 和G=mg可得，物体受到的重力：
G=mg=ρVg=2.5×103kg/m3×0.03m3×10N/kg=750N，
对物体受力分析可，受竖直向下的重力G、竖直向上的浮力F浮、机器人向上的举力F举作用处于静止状态，
所以，机器人对物体的举力：
F举=G﹣F浮=750N﹣300N=450N

（2）解：①物体上升的速度：
v= st = 30m150s =0.2m/s；
②由图象可知，物体竖直上升所需要的动力F=500N，
这个过程动力F对物体做的功：
W=Fs=500N×30m=15000J
【考点】密度公式及其应用，重力及其大小的计算，阿基米德原理，功的计算及应用
【解析】【分析】（1）先根据阿基米德原理求出物体受到的浮力，再根据密度公式和G=mg求出物体的重力，最后对物体正确受力分析，然后由平衡条件得出机器人的举力；（2）①知道物体匀速竖直向上运动的距离和时间，根据v= st 求出物体上升的速度；②根据图象读出动力的大小，根据W=Fs求出这个过程动力F对物体做的功．
22.【答案】 （1）解：当气温等于或高于25℃时，S2断开，R1与R2串联，电流表测电路中的电流，
此时R1的电功率为20W，由P=I2R可得，电阻丝R1的阻值：
R1= P1I2 = 20W(1A)2 =20Ω，
由I= UR 可得，电路的总电阻：
R= UI = 220V1A =220Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻丝R2的阻值：
R2=R﹣R1=220Ω﹣20Ω=200Ω

（2）解：当气温低于25℃时，S1、S2都闭合，电路为R1的简单电路，
此时电路的总功率：
P= U2R1 = =2420W=2.42kW，
由P= Wt 可得，电路工作0.5h消耗电能：
W=Pt=2.42kW×0.5h=1.21kW•h
【考点】欧姆定律及其应用，电功的计算
【解析】【分析】（1）当气温等于或高于25℃时，S2断开，R1与R2串联，电流表测电路中的电流，根据P=I2R求出电阻丝R1的阻值，根据欧姆定律求出电路的总电阻，利用电阻的串联求出电阻丝R2的阻值；（2）当气温低于25℃时，S1、S2都闭合，电路为R1的简单电路，根据P=UI= U2R 求出电路的总功率，利用W=Pt求出电路工作0.5h消耗电能．
六、综合能力题
23.【答案】 （1）小于

；a

；400


（2）相平

；小于

；下降到与A管外液面相平

【考点】流体压强与流速的关系
【解析】【解答】解：（1）如果在右端c处往装置里急吹气，b处比a处粗，导致b管上方气流速度大于a管上方的气流速度，b管与a管的水面上方形成气压差，U型管中a管水面升高，如果升高端的液面比原来升高了2cm，则下降端比原来下降2cm，此时U型管两端的高度差为4cm，

则此时U型管底部d处左右两侧液体压强差：p=ρgh=1.0×103kg/m3×10N/kg×0.04m=400Pa；（2）当喷雾器未工作时，细管A与烧杯构成连通器，连通器的液面是相平的
当喷雾器工作时，空气从细管B的右端快速喷出，导致细管A下方空气的流速突然增大，气压突然减小，细管A内液面上方气压小于细管A外液面上方的气压
液体就沿细管A的管口流出，同时受到气流的冲击，形成雾状向右喷出；
如果此时喷雾器停止工作，细管A与烧杯还是连通器，连通器的液面是相平的，故下降到与A管外液面相平．
故答案为：（1）小于；a；400；（2）相平；小于；下降到与A管外液面相平．
【分析】（1）空气流动速度增大，压强减小；
根据p=ρgh算出左右两侧液体压强差；（2）上端开口，下端连通的是连通器，连通器的液面相平．
24.【答案】 （1）解：如下图所示： ；电压表正负接线拄接反
（2）P=UI；电阻箱的阻值R
（3）电流不变；多次进行实验使实验结论更具普遍性（避免偶然性）
（4）0.5
【考点】探究用电器的电功率实验
【解析】【解答】解：（1）电压表测电阻箱两端电压，电流表测电流，电阻箱与滑动变阻器串联，电路图如下图所示：

若连接电路后，闭合开关，由图乙可知，发现电压表的指针反向偏转，其原因可能是 电压表正负接线拄接反．（2）该实验的原理是利用P=UI计算阻值不同的电阻箱的功率，然后进行比较分析；
因此需要记录的物理量有：电压表示数U、电流表示数I、电阻箱的阻值R．（3）本实验是探究“电流一定时，导体消耗的电功率与导体电阻的关系”，即改变电阻箱的阻值时，
需调节电路中的电流，使每次流过R的电流相等，故必须移动滑动变阻器的滑片来控制电流不变．
为了寻找“电流一定时，导体消耗的电功率与导体电阻的关系”的普遍规律，
需要多次改变电阻箱阻值，其目的是 多次进行实验使实验结论更具普遍性（避免偶然性）．（4）首先使灯泡两端的电压为2.5V，使其正常发光，所以闭合开关Sl ， 将S2拨到触点2，调节电阻箱，使电压表的示数为U灯=2.5V；
再测定值电阻两端的电压，将开关S2拨到触点1，保持电阻箱的阻值不变，读出电压表的示数U=4.5V，则电阻箱两端的电压UR=U﹣U灯=4.5V﹣2.5V=2V；
电路中的电流：I= URR = 2V10惟 =0.2A，
则小灯泡额定功率：P=UI=2.5V×0.2A=0.5W．
故答案为：（1）电路图见上图；电压表正负接线拄接反；（2）P=UI； 电阻箱的阻值R；（3）电流不变多次进行实验使实验结论更具普遍性（避免偶然性）；（4）0.5．
【分析】（1）电功率、电阻、电流的关系为P=I2R，根据控制变量法知研究电功率与电阻的关系时，要控制电流一定；（2）实验中，因电阻阻值的变化，电路中的电流会改变，为控制电流一定，应通过移动滑动变阻器的滑片，使电路中的电流保持为原来的值不变；（3）探究“导体消耗的电功率与导体电阻的关系”的实验需控制电流不变，多次改变电阻箱的阻值进行测量，寻找普遍规律；（4）在没有电流表的情况下，利用定值电阻和电压表代替电流表与灯泡串联，首先使灯泡两端的电压等于2.5V，然后测出此时定值电阻两端的电压，便可求出电路中的电流，根据P=UI计算出灯泡的额定电功率．
25.【答案】 （1）体积变大
（2）45%；原液含量45%的防冻液凝固点低于一27℃，沸点高于106℃
（3）密度变小；比热容变小；沸点升高；凝固点升高；质量变小
【考点】熔点和凝固点，密度与温度的关系，沸点及沸点与气压的关系
【解析】【解答】解：（1）水结冰后，质量不变，密度减小，根据V= 知，体积变大；（2）某地最低气温为﹣17℃，防冻冷却液的凝固点应低于环境最低温度10℃以下，则混合液的凝固点约为﹣27℃以下；
汽车的发动机工作温度为90～101℃，沸点一般要高于发动机最高工作温度5℃以上，则混合液的沸点约为106℃以上；
由于混合液的凝固点比本地常年最低气温低10℃，由表中数据可知选择40%和90%的防冻液，而混合液中防冻液的含量不宜过高，所以选择45%的防冻液较为合适；（3）现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会防冻液中的水减少，防冻液的体积减小，质量减小，与原来相比，防冻液的原液含量增大，密度变小，比热容减小，由图2可知，防冻液的凝固点升高，由图3可知，防冻液的沸点升高．
故答案为：（1）体积变大；（2）45%；原液含量45%的防冻液凝固点低于﹣27℃，沸点高于106℃；（3）①密度变小；②比热容变小 ③沸点升高； ④凝固点升高；⑤质量变小．
【分析】（1）根据V= 判断水结冰体积的变化；（2）某地常年最低气温为﹣17℃，结合“混合液的凝固点比本地常年最低气温低10℃而沸点一般要高于发动机最高工作温度5℃以上”，判断出混合液凝固点和沸点的大致范围，再由表中数据找出合适的防冻液；（3）防冻冷却液长时间使用后，由于汽化会减少，从防冻液的密度、比热容、沸点、凝固点、体积和质量几个方面进行分析．
