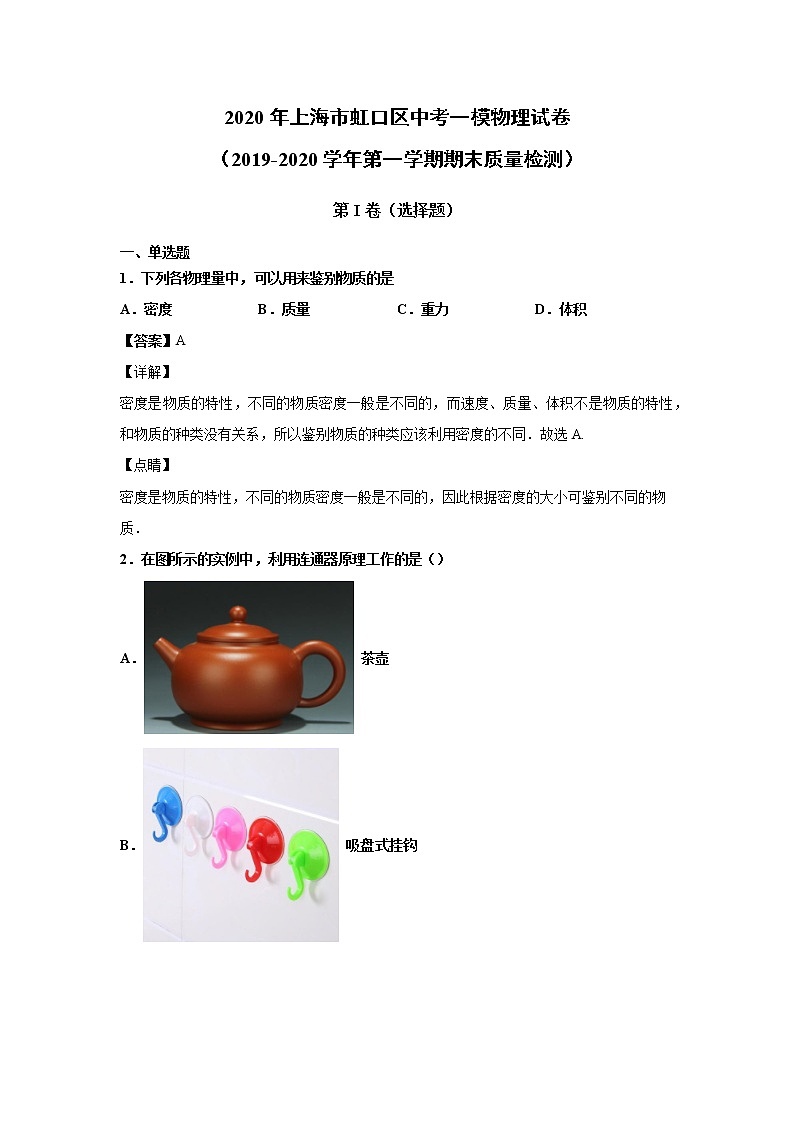

2020年上海市虹口区中考一模物理试卷（含答案解析）

这是一份2020年上海市虹口区中考一模物理试卷（含答案解析），共19页。试卷主要包含了单选题，填空题，简答题，实验题，作图题，计算题等内容，欢迎下载使用。


第I卷（选择题）
一、单选题
1．下列各物理量中，可以用来鉴别物质的是
A．密度B．质量C．重力D．体积
【答案】A
【详解】
密度是物质的特性，不同的物质密度一般是不同的，而速度、质量、体积不是物质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同．故选A.
【点睛】
密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同的物质．

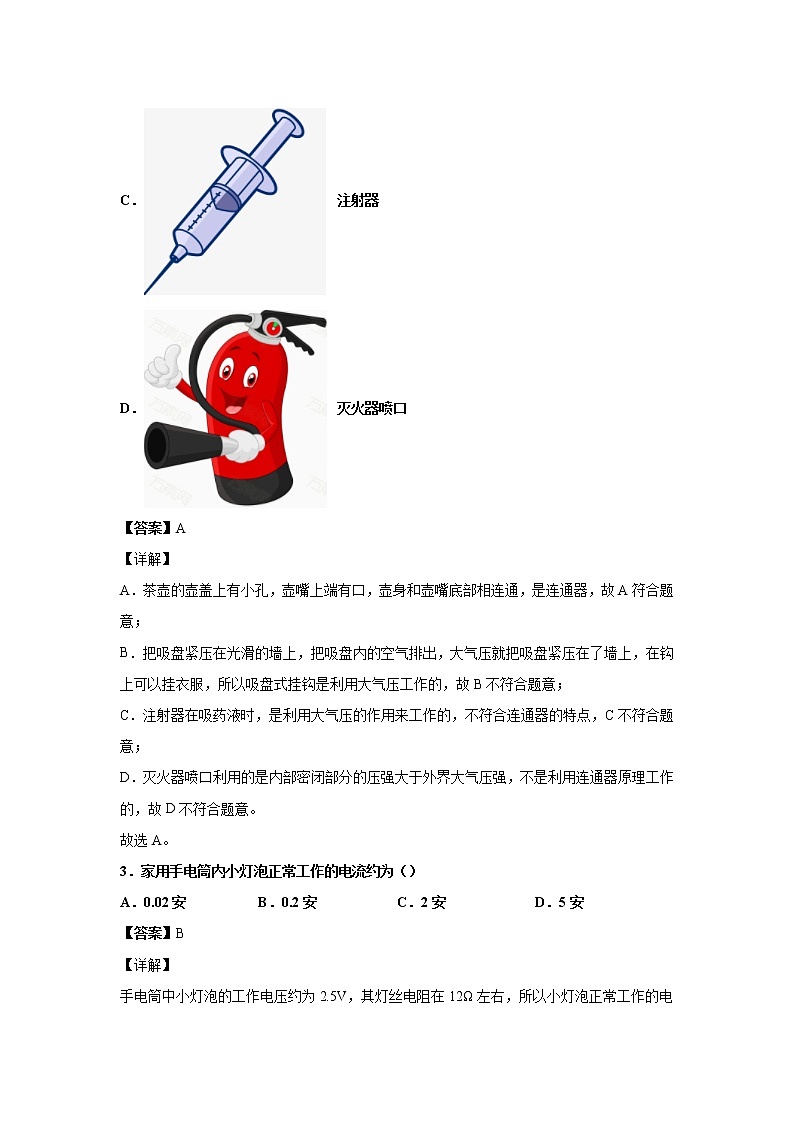

2．在图所示的实例中，利用连通器原理工作的是（）
A． 茶壶
B． 吸盘式挂钩
C． 注射器
D． 灭火器喷口
【答案】A
【详解】
A．茶壶的壶盖上有小孔，壶嘴上端有口，壶身和壶嘴底部相连通，是连通器，故A符合题意；
B．把吸盘紧压在光滑的墙上，把吸盘内的空气排出，大气压就把吸盘紧压在了墙上，在钩上可以挂衣服，所以吸盘式挂钩是利用大气压工作的，故B不符合题意；
C．注射器在吸药液时，是利用大气压的作用来工作的，不符合连通器的特点，C不符合题意；
D．灭火器喷口利用的是内部密闭部分的压强大于外界大气压强，不是利用连通器原理工作的，故D不符合题意。
故选A。

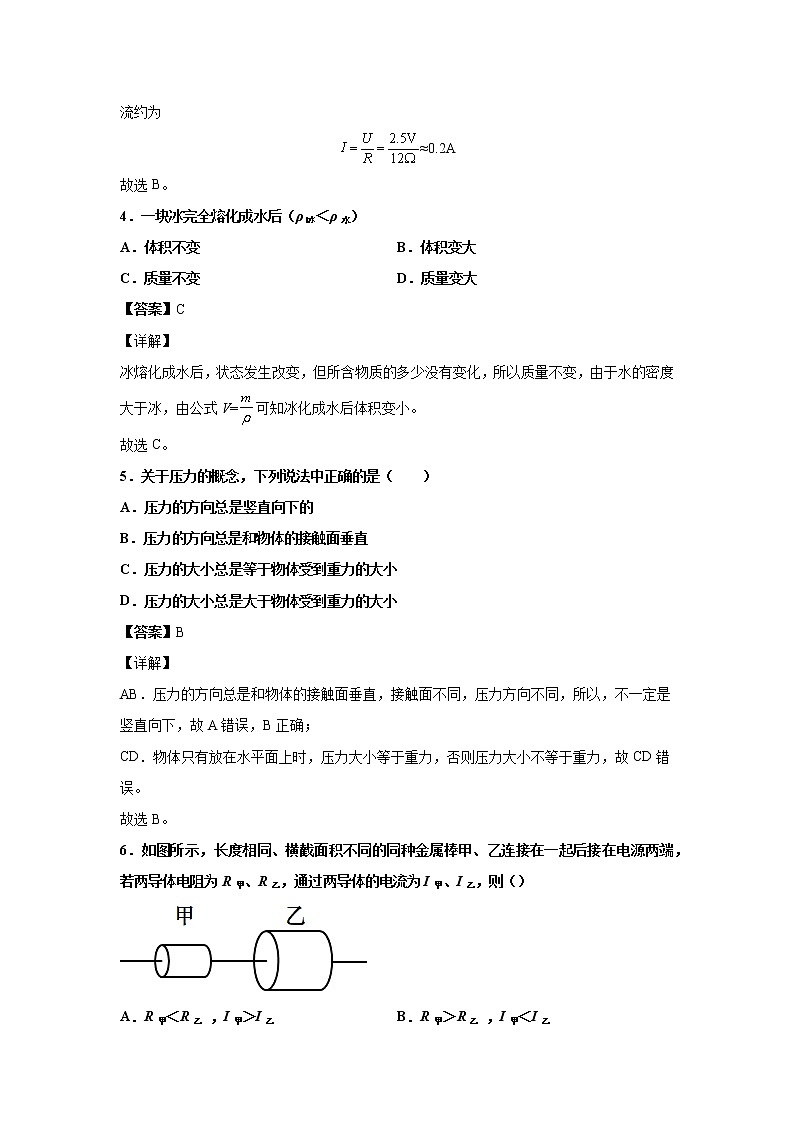

3．家用手电筒内小灯泡正常工作的电流约为（）
A．0.02安B．0.2安C．2安D．5安
【答案】B
【详解】
手电筒中小灯泡的工作电压约为2.5V，其灯丝电阻在12Ω左右，所以小灯泡正常工作的电流约为
≈0.2A
故选B。
4．一块冰完全熔化成水后（ρ冰＜ρ水）
A．体积不变B．体积变大
C．质量不变D．质量变大
【答案】C
【详解】
冰熔化成水后，状态发生改变，但所含物质的多少没有变化，所以质量不变，由于水的密度大于冰，由公式V=可知冰化成水后体积变小。
故选C。
5．关于压力的概念，下列说法中正确的是（ ）
A．压力的方向总是竖直向下的
B．压力的方向总是和物体的接触面垂直
C．压力的大小总是等于物体受到重力的大小
D．压力的大小总是大于物体受到重力的大小
【答案】B
【详解】
AB．压力的方向总是和物体的接触面垂直，接触面不同，压力方向不同，所以，不一定是竖直向下，故A错误，B正确；
CD．物体只有放在水平面上时，压力大小等于重力，否则压力大小不等于重力，故CD错误。
故选B。
6．如图所示，长度相同、横截面积不同的同种金属棒甲、乙连接在一起后接在电源两端，若两导体电阻为R甲、R乙，通过两导体的电流为I甲、I乙，则（）
A．R甲＜R乙 ，I甲＞I乙B．R甲＞R乙 ，I甲＜I乙
C．R甲＜R乙 ，I甲＝I乙D．R甲＞R乙 ，I甲＝I乙
【答案】D
【详解】
两金属棒材料和长度均相同，图中甲的横截面积小于乙，所以甲的电阻比乙的电阻大，即
R甲＞R乙
串联电路中电流处处相等，所以通过两导体的电流
I甲=I乙
故选D。
7．在图（a）（b）所示的电路中，电源电压相等且保持不变。若通过闭合或断开开关S1、S2，使电流表A1与A2示数的比值最小，则（ ）
A．S1、S2均断开B．S1、S2均闭合
C．S1闭合，S2断开D．S1断开，S2闭合
【答案】D
【详解】
要使电流表A1与A2示数的比值最小，这样需要电流表A1的示数最小，电流表A2示数最大；
使（a）中两电阻R1与R2串联，总电阻最大，根据知总电流最小，此时需要S1断开；
使（b）中两电阻R1与R2并联，总电阻最小，根据知总电流最大，此时需要S2闭合。故D正确ABC错误。
故选D。
8．如图所示，形状、体积相同的长方体甲、乙置于水平地面，对地面的压力分别为F甲、F乙，将它们顺时针旋转90°，此时甲、乙对地面的压强分别为 p甲′、p乙′，对地面压强的变化量分别为△p甲、△p乙。若△p甲＞△p乙，则（ ）
A．F甲＞F乙，p甲′＞p乙′B．F甲＞F乙，p甲′＜p乙′
C．F甲＜F乙，p甲′＞p乙′D．F甲＜F乙，p甲′＜p乙′
【答案】A
【详解】
长方体甲、乙形状、体积相同，设甲原来与地面的接触面积为S大，顺时针旋转90°后与地面的接触面积为S小，则乙原来与地面的接触面积为S小，顺时针旋转90°后与地面的接触面积为S大，甲对地面压强的变化量为△p甲=，乙对地面压强的变化量为△p甲=，若△p甲＞△p乙，即，则F甲＞F乙；
顺时针旋转90°后，甲对地面的压强为 p甲′=，乙对地面的压强为 p乙′=，F甲＞F乙，S小S大，故p甲′ p乙′。
故选A。
第II卷（非选择题）
请点击修改第II卷的文字说明
二、填空题
9．一节新干电池的电压为________伏，手电筒中小灯与控制它的开关是______连接的（选填“串联”或“并联”）。物理学中规定电流的方向是从电源的__________极通过导体流向负极。
【答案】1.5 串 正
【详解】
[1]由常见的电压可知，一节新干电池的电压为1.5V。
[2]为了控制灯泡的亮、灭，手电筒中的小灯与控制它的开关应串联连接。
[3]在电源的外部，电流方向是从电源正极流向负极。
10．马德堡半球实验证明了_______的存在。刀刃磨得锋利，是为了减小受力面积，增大______，易于切开物体。拦河大坝设计成上窄下宽则是因为水的深度越大，水对大坝的压强越_______。
【答案】大气压 压强 大
【详解】
[1]1654年格里克在德国马德堡作了著名的马德堡半球实验，马德堡半球实验证明了大气压的存在。
[2]刀刃磨得锋利，是通过减小受力面积来增大压强，易于切开物体。
[3]由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽。
11．某导体两端的电压为6伏，通过该导体的电流为0.3安，该导体的电阻为_________欧；若将该导体两端的电压调整为4伏，则该导体的电阻为______欧，通过该导体的电流为_______安。
【答案】20 20 0.2
【详解】
[1]导体的电阻为
R==20Ω
[2][3]电阻是导体的一种特性，与电压和电流的大小无关，所以当电压为4V时，导体的电阻不变，仍为20Ω，通过该导体的电流
I′==0.2A
12．质量、高度相同的实心圆柱体甲、乙，已知甲的体积大于乙的体积，则密度较大的是______；将它们浸没在水中，受到浮力较大的是______；将它们竖直放在水平地面上，对地面压强较大的是_______。（均选填“甲”或“乙”）
【答案】乙 甲 乙
【详解】
[1]已知圆柱体甲、乙的质量相等，甲的体积大于乙的体积，由ρ=可知甲的密度小于乙的密度，密度较大的是乙。
[2]因为物体浸没在水中时，排开水的体积等于物体的体积，甲的体积大于乙的体积，所以甲排开水的体积大于乙排开水的体积，由F浮=ρ液gV排可知，甲受到水的浮力大于乙受到水的浮力，受到浮力较大的是甲。
[3]圆柱体竖直放置时对水平地面的压强
p==ρgh
因为实心圆柱体甲乙高度相同，甲的密度小于乙的密度，所以将它们竖直放在水平地面上，甲对地面的压强小于乙对地面的压强，对地面压强较大的是乙。
13．电阻R1的阻值为12欧，R2的阻值为4欧。若将它们串联，则总电阻为_____欧。若将它们并联，通过R1的电流_____通过R2的电流，总电阻_______4欧。（后两空均选填“小于”“等于”或“大于”）
【答案】16 小于 小于
【详解】
[1]串联后的总电阻
R总=R1+R2=12Ω+4Ω=16Ω
[2]因为
R1＞R2
并联电路两端各个支路的电压相等，由I=可知，通过R1的电流小于通过R2的电流。
[3]因为并联电路的总电阻小于任何一个分电阻，因此两电阻并联后的总电阻一定小于4Ω。
三、简答题
14．在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。闭合开关S，电压表的示数为U0，电流表的示数为2I0，电路正常工作。一段时间后，其中一个电表的示数变小。已知电路中仅有一处故障，且只发生在电阻R1或R2上。现提供一个完好的电流表A1来判断故障，请写出电流表A1接入的位置、示数及对应的故障。
【答案】将电流表A1与电阻R1串联，若电流表A1有示数，说明R1没有断路，若电流表A1没有示数，说明R1断路；
将电流表A1与电阻R2 串联，若电流表A1有示数，说明R2没有断路，若电流表A1没有示数，说明R2断路
【详解】
由电路图知道，两电阻并联，电压表测量电源电压，电流表测量干路电流，闭合开关S，电压表的示数为U0 ，电流表的示数为2I0，电路正常工作，一段时间后，其中一个电表的示数变小，只能是电流表示数减小，若电压表示数减小，电流表示数也会减小，电流表在干路上，示数减小说明电路存在断路；将电流表A1与电阻R1 串联，若电流表A1 有示数，说明R1没有断路，若电流表A1没有示数，说明R1断路；将电流表A1与电阻R2 串联，若电流表A1有示数，说明R2没有断路，若电流表A1没有示数，说明R2 断路。
四、实验题
15．如图(a)所示，将一根弯管中注满水、并将一端B（入水口）放入水箱中，当另一端A（出水口）处于某一高度时，水会自动从A流出，这种现象叫做虹吸现象。为了研究形成虹吸现象的条件，某小组同学多次改变A、B以及水面的高度，实验现象如图(b)(c)(d)和(e)所示。
①小王发现图(d)或(e)没有发生虹吸现象，得出结论：弯管中注满水，当A高于B时，不会发生虹吸现象；小张依据图______的现象认为小王的结论有误。
②小张分析比较图(a)(b)或(c)中A所处的高度，得到发生虹吸现象的条件是：弯管中注满水，____。
③他们进一步分析得出，只有图______可以通过虹吸将水箱中的水全部排完。
【答案】(a) A低于水面 (c)
【分析】
①结合实验现象图进行分析作答。
②根据实验现象图并结合液体压强特点来回答此题。
③根据②中结论对各实验现象图进行分析作答。
【详解】
[1]①实验现象图(a)的A高于B，但是有发生虹吸现象，故小张依据图(a)的现象认为小王的结论有误。
[2]②弯管内充满水后，水要从出水口流出，那么必须保证入水口的压力要大于出水口的压力，而出水口和入水口大气对它们都有压强，且大小相等，如果这样，那么水就出不来，必须有另外一个压强，那么这个压强就是入水口和出水口的水面的高度差，即如图(a)(b)或(c)中A所处的高度低于容器中的水面，所以发生虹吸现象的条件是：弯管中注满水，A低于水面。
[3]③根据②中结论可知，要通过虹吸将水箱中的水全部排完，则A必须低于容器底面，故只有图(c)满足要求。
16．在用电流表测电流的实验中，连接电路时，开关应___，所测电流不得超出电流表的___。在测定物质的密度的实验中，实验原理是______，需用________测出物体的质量。
【答案】断开 量程 ρ＝m/V 天平
【详解】
[1]连接电路时，为了安全，开关应该断开。
[2]应先估计所测电路电流的大小，选择合适的量程，如果不能估计出电流大小，可以用试触的办法确定电流表的量程，所测电路中的电流不能超出电流表的量程。
[3]测出物体质量与体积，根据密度公式推算出物体密度，所以测定物质的密度的实验原理是。
[4]测物体质量工具是天平。
17．在 “验证阿基米德原理”的实验中，用______测出浸没在液体中的物体受到的浮力，用_____测量物体排开液体的体积并计算出物体排开液体受到的_________，然后通过比较两者是否_____，从而验证阿基米德原理。
【答案】弹簧测力计 量筒 重力 相等
【详解】
[1]在“验证阿基米德原理”的实验中，先用弹簧测力计测出物体的重力，再测物体浸没在液体中时的拉力，根据两次弹簧测力计示数差测出物体受到的浮力,即
[2]量筒是用来测量体积的工具，所以用量筒测量物体排开液体的体积。
[3]由重力和密度公式可计算出物体排开液体受到的重力
[4]比较浮力与排开液体重力是否相等，若，即可验证阿基米德原理。
18．某小组同学通过实验探究盛有液体的容器在放入物体前、后容器底部受到液体压力的增加量F液与哪些因素有关。
① 他们猜想：F液与放入物体的重力G物有关，于是选用重力不同而体积相同的物体和水进行实验。他们将物体先后放入同一盛有水的容器中，并测得容器底部受到水的压力增加量F水。实验示意图及相应数据见表一；
分析比较表一中F水和相关条件，可得：F水与G物_______ （选填“有关”或“无关”）；
② 他们提出新的猜想：F水与放入物体的体积V物有关，于是选择不同物体先后放入盛有相等质量水的相同容器中，待物体静止，测得 F水；实验示意图及相应数据见表二；
表二
他们首先分析比较了实验序号4与5与6，得到：F水与V物有关，且 _______ ；接着，他们全面分析后，比较了实验序号 ________ ，发现： F水与V物无关；他们交流讨论后，分析比较了实验序号6与7与8，得到：影响F水的因素可能是 _________ ；继续研究，还应选用 ___________ 完成实验。
【答案】无关 F水与V物成正比 5与7 物体浸入液体的体积 不同液体
【详解】
①[1]分析比较表一中F液和相关条件，可以看出三次放入容器中的物重G不同，但F液的增加量均为1.0N不变，因此可得：F液与G无关。
②[2]由4、5、6知三次放入容器中的物体的体积不同，F水的增加量不同，因此可得：F水与体积V有关，而且可以看出F水与V物成正比，F水随着V物的增大而增大。
[3]比较实验序号5与7，放入物体的体积V物不同，但是F水的增加量相同，因此可得：F水与V物无关。
[4] 分析比较实验序号6与7与8，虽然物体的体积一样，但它们浸入液体的体积不同，导致F水的增加量不同，由此可以得出：物体浸入液体的体积可能是影响F水的因素。
[5]为了使得出的结论具有普遍性，我们不能光用水来做实验，还必须换用其他的液体来进行多次实验。
19．小华做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻Rx、电流表、电压表（如图所示）、滑动变阻器（标有“20，2A”字样）、开关以及导线若干。实验中，小华连接好电路，闭合开关，移动滑动变阻器的滑片并记录了三组电流值和电压值，如表一所示。小华分析数据后发现电路连接存在问题，于是他重新连接电路并实验。他移动滑动变阻器滑片的过程中发现当电流表示数为0.4A时，电流表和电压表指针偏离零刻度线的角度相同。
(1)画出小华开始实验时的电路图。
（______）
(2)电源电压为 ____________ 伏。
(3)将表二填写完整。（计算电阻时，精确到0.1欧） （______）
【答案】 8V
【解析】
【详解】
(1)[1]根据串联电路的分压特点，当是流增大时，电压反而减小，说明电压表所测是另一电阻的电压，即滑动变阻器两端的电压，电路图如图所示。
(2)[2]根据题意可知电流表量程选择，当电流表示数为0.4A时，电流表和电压表指针偏离零刻度线的角度相同，即都偏转了四格，因为电源电压为2V的整数倍，若选择，则读数为0.4V，根据表一可知此时滑动变阻器两端的电压为6V，所以电源电压为6.4V，不是2V的整数倍，不符合题意，所以只能选择 ，即此时电压表示数为2V，根据表一可知此时滑动变阻器两端的电压为6V，故电源电压为8V。
(3)[3]根据串联电路电压规律以及欧姆定律可知
根据表一可知当滑动变阻器两端电压为6V时，被测电阻两端电压为2V，则
当滑动变阻器两端电压为5V时，被测电阻两端电压为3V，则
当滑动变阻器两端电压为4V时，被测电阻两端电压为4V，则
平均值为：
则表为
五、作图题
20．在图中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
（_____）
【答案】
【详解】
压力的大小为8N，方向垂直于接触面向下，作用点在接触面上，故先选取标度为4N，过压力的作用点，沿着与接触面垂直的方向，向下做出长度为两个标度的线段，标上箭头并标明力的符号和大小即可，如图所示：

21．在图中的○里填上适当的电表符号，使之成为正确的电路图。
（__________）
【答案】
【详解】
由图可知，电流从电源的正极出来，先经过电阻，然后需要经过灯泡和开关，回到电源的负极，上面的电表与灯泡并联，为电压表，下面的电表与灯泡串联为电流表，如图所示：
22．在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电压表的示数变大。
（______）
【答案】
【详解】
灯泡与滑动变阻器的右下方接线柱相连，电压表应与灯泡并联，此时滑片向右移动，变阻器接入电路中的电阻变小，变阻器分得的电压变小，则灯泡两端的电压变大，即电压表的示数变大，由电源是由两节干电池串联可知，电源电压为3V，则电压表的量程为0～3V，如下图所示：
六、计算题
23．物体排开水的体积为2×10－3米3，求它所受的浮力F浮．
【答案】20牛
【详解】
根据阿基米德原理可得，物体受到的浮力为：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10－3m3=20N．
24．某公司对饮料瓶进行换装。换装前瓶中饮料的体积为6×10-4m3，质量为0.6千克，换装后瓶中同种饮料的体积为5×10-4m3，求换装后瓶中这种饮料的质量m。
【答案】0.5kg
【详解】
饮料的密度
ρ==1×103kg/m3
换装后饮料的质量
m2=ρV2=1×103kg/m3×5×10-4m3=0.5kg
答：换装后瓶中这种饮料的质量为0.5kg。
25．圆柱形容器A、B放在水平桌面上，分别装有水和某种液体，液体深0.1米，水对容器底部的压强为784帕，两容器底部受到的压强相等。
(1) 求容器A中水的深度h水；
(2) 求容器B中液体的密度ρ液；
(3) 继续在容器A中注水，使A中水面与B中液体的液面相平，求水对容器底部压强的增加量△p水。
【答案】(1) 0.08m；(2)0.8103 kg/m3；(3) 196 Pa
【详解】
(1)由p=ρ水gh得容器A中水的深度
h===0.08m
容器A中水的深度为0.08m。
(2) 由p=ρ液gh得容器B中液体的密度
ρ液===0.8103kg/m3
B中液体的密度为0.8103kg/m3。
(3) A中水面与B中液体的液面相平，A中水深度增加
△h=h液−h=0.1m−0.08m=0.02m
水对容器底部压强的增加量
△p水=ρ水g△h=1103kg/m3×9.8N/kg×0.02m=196Pa
水对容器底部压强的增加196Pa。
答：(1) 容器A中水的深度为0.08m；
(2) 求容器B中液体的密度为0.8103kg/m3；
(3)继续在容器A中注水，使A中水面与B中液体的液面相平，水对容器底部压强的增加196Pa。
26．在图所示的电路中，电源电压保持不变，电阻R1阻值为10Ω，滑动变阻器R2上标有“2A”字样。
(1)闭合开关S，若通过电阻R1的电流为1A，求R1两端的电压U1。
(2) 闭合开关S，若10秒内通过R2的电荷量为8库，求通过R2的电流I2。
(3)若在图中正确连接一个电流表和电压表，闭合开关S，移动滑动变阻器滑片P，发现电流表示数的范围为0.9~1.2A。若将R1与R2并联接入同一电源，在电路中正确连接一个电流表，发现电流表示数的范围为1.8~3.0A。电流表与电压表表盘如下图所示。求电源电压U和滑动变阻器的最大阻值R2max。
【答案】(1)10V；(2)0.8A；(3)12V；20Ω
【详解】
(1) R1两端的电压
(2)通过R2的电流
(3)当R1与R2串联时R2=0Ω，I1max＝1.2A
当R1与R2并联时，由于
所以电流表A在干路上R2最大时Imin＝1.8A
答：(1)闭合开关S，若通过电阻R1的电流为1A， R1两端的电压10V；
(2)闭合开关S，若10秒内通过R2的电荷量为8C，通过R2的电流0.8A；
(3)电源电压12V和滑动变阻器的最大阻值20Ω。
实验序号
1
2
3
实验
示意图
G物（牛）
2.0
2.4
2.8
F水（牛）
1.0
1.0
1.0
实验序号
4
5
6
7
8
现象
V物（×104米3）
0
0.9
1.2
1.4
1.4
1.4
F水（牛）
0
0.9
1.2
1.4
1.2
1.0
表一
表二
实验序号
电压表示数（伏）
电流表示数（安）
物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1
6
0.40
1
0.40
2
5
0.58
2
0.58
3
4
0.80
3
0.80
表二
物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
1
2
0.40
5.0
2
3
0.58
5.2
3
4
0.80
5.0
物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1
2
0.40
5.0
5.1
2
3
0.58
5.2
3
4
0.80
5.0
