一、单选题
1．关于下列物理量的估测中，最接近生活实际的是（　　）
A．家庭空调电流约是0.5A
B．家用的1m长的铜导线的电阻约为20Ω
C．对人体的安全电压是36V
D．一盏日光灯正常工作一小时消耗的电能约0.02kW⋅h
2．关于温度、热量和内能，下列说法中正确的是（　　）
A．物体吸收热量，内能一定增加，温度不一定升高
B．物体的内能与温度有关，只要温度不变，内能一定不变
C．物体温度升高，不一定吸收热量，但内能一定增加
D．水结冰时放热，温度下降，内能减少
3．关于热机，下列说法正确的是（　　）
A．随着科学技术的发展，热机的效率可达到100%
B．四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是做功冲程和压缩冲程
C．柴油机上安装一个笨重的飞轮，是为了提高它的效率
D．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
4．小薇根据下表中的数据，得出以下四个结论，其中正确的是
几种物质的比热容c/[J•（kg•℃）﹣1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
砂石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103

A．同种物质在不同状态下比热容一定相等
B．不同物质的比热容一定不相等
C．质量相等的铜块和铝块，降低相同的温度，铜块放出的量一定多
D．初温相等的酒精和砂石吸收相等的热量，酒精的末温可能比砂石的末温高
5．下列有关“电”的说法正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．电路两端有电压就一定有电流
C．两个通草球相互吸引，它们一定带有异种电荷
D．电路中有电流，两端一定有电压
6．下列说法中正确的是（　　）
A．绝缘体不容易导电是因为绝缘体中几乎没有自由电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值小于导线A原阻值
7．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A． B．
C． D．
8．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
9．小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示。在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作（　　）

A．只需将电源电压增加一倍
B．更换更大的滑动变阻器
C．将变阻器的滑片适当向左移动
D．将变阻器的滑片适当向右移动

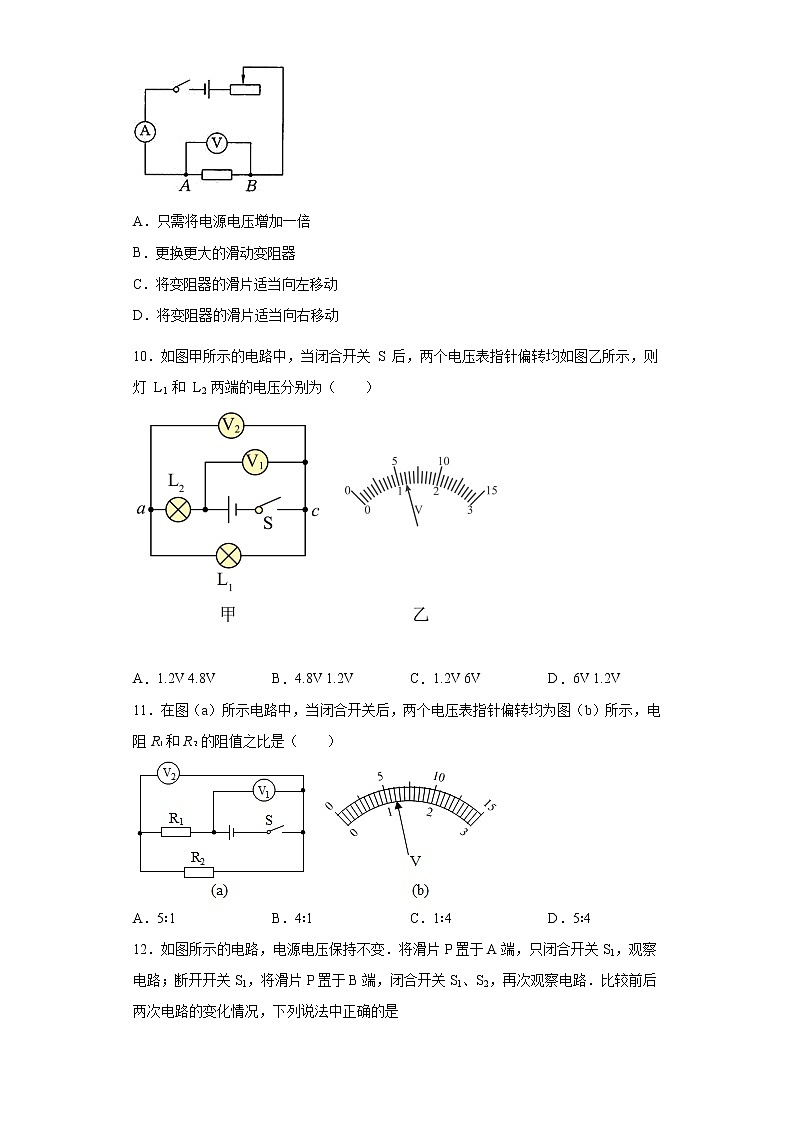

10．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）


A．1.2V 4.8V B．4.8V 1.2V C．1.2V 6V D．6V 1.2V
11．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，电阻R和R的阻值之比是（　　）

A．5∶1 B．4∶1 C．1∶4 D．5∶4
12．如图所示的电路，电源电压保持不变．将滑片P置于A端，只闭合开关S1，观察电路；断开开关S1，将滑片P置于B端，闭合开关S1、S2，再次观察电路．比较前后两次电路的变化情况，下列说法中正确的是

A．电流表的示数不变
B．电压表的示数变大
C．灯泡的电功率变大
D．滑动变阻器的电功率变小
13．如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从9V变为6V，电流表的示数变化了0.3A。则该定值电阻所消耗功率的变化量为（　　）

A．0.9W B．4.5W C．2.7W D．1.8W
14．关于电与磁，下列说法正确的是（　　）
A．奥斯特实验表明通电导体周围存在磁场
B．磁场看不见、摸不着，它是人们假想的模型
C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱
D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流
15．刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（　　）

A． B．
C． D．
16．某电路中白炽灯工作一段时间后，用手靠近灯头，感觉温度很高，而与它相连的导线却不热，这是因为（　　）
A．导线散热比灯丝快 B．导线绝缘皮隔热
C．通过导线电流比灯丝小 D．导线电阻比灯丝小

二、多选题
17．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙，下列分析正确的是（　　）

A．体温越高，R的阻值越小
B．体温越高，电压表示数越大
C．体温越高，电压表示数越小
D．体温越低，电压表示数越小
18．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。关于实验原理及现象的分析，不正确的是（　　）

A．实验中甲、乙是形状大小不同的两个铁钉
B．实验中流经甲、乙上线圈的电流大小相同
C．根据右手螺旋定则，可判断乙铁钉的上端是电磁铁的N极
D．铁钉下的大头针呈发散状是因为大头针带了电荷
19．如图所示的电路，电源电压恒为3V，小灯泡L上标有“2V 1W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“20Ω 1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”。闭合开关S。在不损坏电路元件情况下，下列选项正确的是（　　）

A．电路中最大电流为0.5A
B．电路的最大功率为2.25W
C．电压表示数变化范围为0.5~2V
D．滑动变阻器阻值变化范围为2~20Ω

三、填空题
20．建筑及装修工程中经常需要用钻孔机钻孔，钻孔时钻头发热是由于克服摩擦___________，使钻头的内能增加了；在钻孔过程中，不断往钻头上注水，通过___________降低钻头的温度避免钻头烧坏；建筑工人焊接金属时，金属发热，是由于电流通过焊条___________的原因（选填“做功”或“热传递”）。
21．汽车发动机的散热器用水做冷却剂，是由于水的___________较大的缘故；家用空调外机的散热片一般要选用比热容较___________的金属制成。
22．将电阻R1和R2并联后接在电压一定的电源上，R1：R2 =3：5，则通过R1和R2的电流之比为___________两端所加的电压之比为___________电功率之比是___________。
23．如图是某同学家里的电能表，他将电饭锅单独接在电路中，发现电能表的转盘10min内转了120圈，这段时间电饭锅实际消耗的电能是 ___________ J，这些能量相当于完全燃烧 ___________ kg干木柴放出的热量；电饭锅的实际功率是 ___________ W。（干木柴的热值q=1.2×107J/Kg）

24．如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为___________极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将___________，弹簧的长度将___________。（选填“变大”、“变小”或“不变”）

25．南宋民族英雄文天祥(江西吉安人)，在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句．这里磁针石的南极指向地理位置的__________方，是因为它受到__________场的作用．
26．电动机的原理是___________；发电机的原理是___________。
27．一台线圈电阻为0.3Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在5min内电流产生的热量是___________J，转化成的机械能是___________J，则电动机的效率是___________。（保留一位小数）
28．某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．


四、作图题
29．如图所示，根据小磁针静止时的指向，标出电源的正、负极及通电螺线管的N、S极．

五、实验题
30．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，如图所示．用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。

（1）实验中通过电磁铁___________判断电磁铁磁性的强弱，这一方法体现了转换的思想；
（2）比较________两图可知：线圈匝数相同时，电流越大磁性越强；
（3）根据图丁可以得出的结论是：_____________。
31．图甲是某同学探究电流与电阻的关系的实验电路。已知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
(1)该同学根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根导线打上“×”，并补画出正确的连线 ___________ 。


(2)电路连接正确之后，先用5Ω定值电阻进行实验，闭合开关后移动滑动变阻器的滑片，此时电流表示数如图丙所示，则电路中电流为 ___________ A。再将5Ω定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 ___________ V，并记录电流表示数。
(3)该同学还想多测量几组数据，但是他不能选用的定值电阻是 ___________ 。
（拓展实验）该同学做完实验后，想测量一只额定电压“3.8V”的小灯泡，在正常发光时的电阻。于是他用小灯泡将定值电阻换下。
(4)闭合开关后，调节滑动变阻器的滑片P，当电压表示数为 ___________ V时，小灯泡正常发光，此时电流表的示数如图丁所示，则灯泡正常发光的电阻是 ___________ Ω。
(5)若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复，在不更换器材的情况下为了能继续完成实验，你的方法是： ____________ 。
32．小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。

(1) 电源和各仪表均完好，闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是___________；若小灯泡始终不发光，电压表无示数，电流表有示数，若电路只有一处故障，则故障原因是___________；若小灯泡不发光，电压表电流表无示数，移动滑片，均无反应，则故障原因是___________。
(2)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为___________A，小灯泡的额定功率为___________W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率___________（填“大于”、“小于”或“等于”）1.08W；
(3)小红没有电流表，但多用了一个阻值为R的定值电阻和两个开关，其他器材与小刚的相同，如图所示，测出了小灯泡的额定功率。请将实验步骤补充完整：

①闭合开关___________，调节滑动变阻器滑片使电压表示数为U额；
②保持滑片位置不变，___________，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额=___________。
(4)利用小红的器材，小明也设计了一个电路测小灯泡的电额定功率，如图所示，按他所设计___________（“能”或“不能”）测出灯泡的额定功率，原因是___________。


六、计算题
33．已知焦炭的热值为3.0×107J/kg，完全燃烧490g焦炭放出的热量是多少？
34．若490g焦炭放出的热量约有10%被5kg的液体吸收，液体的温度升高了70℃（液体还没有沸腾），则该液体的比热容是多少？(焦炭的热值为)
35．如图甲所示电路，电源电压不变，小灯泡L上标有“3.6V 0.3A”字样，其I-U图象如图乙所示。当闭合、断开，滑片移到某点a时，两端电压为10V，电流表示数为，变阻器消耗的功率为；当闭合、断开，滑片移到某点b时，小灯泡正常发光，电流表示数为，变阻器消耗的功率为。已知，。求：
(1)小灯泡正常发光时的电阻是多少？
(2)当闭合、断开，移动滑片使电流表示数为0.1A，通电1min电流通过小灯泡所做的功是多少？
(3)电源电压是多少？




参考答案
1．D
【详解】
A．家庭空调电流约是5A，故A不符合实际；
B．家用的1m长的铜导线的电阻小于0.1Ω，故B不符合实际；
C．对人体的安全电压是不高于36V，故C不符合实际；
D．一盏日光灯功率约为20W，正常工作一小时消耗的电能约0.02kW⋅h，故D符合实际。
故选D。
2．C
【详解】
A．物体吸收热量的同时，也可能对外做功，内能不一定增加，温度不一定升高，故A错误；
B．物体的内能与温度有关，温度不变，内能可能是改变的，如晶体的熔化过程，吸热但温度不变，内能增加，故B错误；
C．物体温度升高，可能是吸收热量，也可能是外界物体对它做了功，其内能一定增加，故C正确；
D．水结冰，是晶体的凝固过程，晶体凝固过程放出热量，内能减少，温度不变，故D错误。
故选C。
3．B
【详解】
A．通过技术改造只能提高热机的效率，但不可能达到100%，故A说法不正确；
B．压缩冲程是进气门和排气门都关闭，活塞向上运动。做功冲程是在压缩冲程结束时，火花塞产生电火花，是燃料猛烈燃烧，高温高压的气体推动活塞向下运动。对外做功，此时进气门和排气门都关闭。故B说法正确；
C．飞轮旋转产生的惯性带动曲轴旋转，从而产生更大的动力和节省能源，不为了提高效率。故C说法不正确；
D．柴油机的效率比汽油机的高，主要是因为柴油机为压燃式，压缩的程度更高，气缸内温度更高，能量转化的程度更高，和热值无关。故D说法不正确。
故选B。
4．D
【详解】
A、同种物质在不同状态下比热容不同，如水和冰比热容不同，故A错误；
B、不同物质的比热容一般不同，有的也相同，如冰和煤油的比热容相同，故B错误；
C、铜的比热容比铝的比热容小，由可知，质量相等的铜块和铝块，降低相同的温度，铝块放出的热量一定多，故C错误；
D、酒精的比热容比沙石的比热容大，吸收相同的热量，由可知，酒精的质量和升高温度的乘积小，若酒精的质量比沙石的质量小的多，则酒精升高的温度可能比沙石的温度升高的多，则酒精的末温可能比砂石的末温高，故D正确．
故选D．
5．D
【详解】
A．摩擦起电的实质是电荷的转移，而不是创造了电荷，故A错误；
B．电路两端有电压，且该电路是一个闭合的电路，才会有电流，故B错误；
C．两个通草球相互吸引，两个小球可能带异种电荷，也可能一个带电荷，另一个不带电，故C错误；
D． 电压是提供电流的装置，所以电路中有电流，两端一定有电压，故D正确。
故选D。
6．A
【详解】
A．绝缘体不容易导电是因为绝缘体内电子受原子核的束缚较强，电子很难挣脱原子核的束缚成为自由电子，因此绝缘体中几乎没有自由电荷，故A正确；
B．两个完全相同的灯泡串联，电流相等，两灯的亮度相同，故B错误；
C．电压一定的情况下，通过导体中的电流与导体的电阻成反比，故C错误；
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，因体积不变，长度变长、横截面积变小，电阻变大，故D错误。
故选A。
7．C
【详解】
A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
8．C
【详解】
两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．
故选C．

9．D
【详解】
在研究“电流与电阻的关系”时，需控制电压不变。当A两点间的电阻由5Ω换成10Ω时，由串联电路电压的分配关系知道，AB间的电压会增大，所以，应向右滑动变阻器，使连入电阻增大，分压增大，直至AB间电压减小为原来的值为止，故只有D正确。
故选D
10．A
【详解】
由电路图知道电灯L1 和 L2 串联，电压表V1测电源电压，电压表V2测L1两端的电压；由于串联电路两端电压等于各部分电压之和，所以两个电压表的指针位置相同时，电压表V1 的示数应大于V2的示数；即电压表V1的量程是0～15V，分度值为0.5V，示数UV1 =6V，电压表V2的量程是0～3V，分度值为0.1V，示数UV2 =1.2V；电压表V2测L1两端的电压，故L1 两端的电压
U1 =UV2 =1.2V
由串联电路的特点知道，L2两端的电压
U2 =UV1 -UV2=6V-1.2V=4.8V
故选A。

视频


11．B
【详解】
由电路图可知，电路是串联电路，电压表测电源电压，电压表测的电压，因为两个电压表指针偏转相同，所以电压表选择的大量程，分度值是0.5V，示数是6V，电压表选择的小量程，分度值是0.1V，示数是1.2V，串联电路中电源电压等于各用电器电压之和，则的电压是

串联电路中电流处处相等，则电阻R和R的阻值之比是

故选B。
12．C
【详解】
将滑片P置于A端，只闭合开关S1，灯泡与滑动变阻器的最大阻值串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；将滑片P置于B端，闭合开关S1、S2，灯泡与滑动变阻器的最大阻值并联，电压表被短路，电流表测干路电流；
A.串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，串联时电路中的总电阻大于并联时电路中的总电阻，根据欧姆定律可知，并联电路中电流表的示数大于串联电路中电流表的示数，故A不正确；
B．电压表原来测串联电路中滑动变阻器两端的电压变为被短路，电压表的示数变小，故B不正确；
C、D.串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压相等，并联时滑动变阻器和灯泡两端的电压大于串联时它们两端的电压，由可知，灯泡和滑动变阻器的功率均变大，故C正确，D不正确．
故选C．
13．B
【详解】
由电路图可知，电阻R1与滑动变阻器串联，电压表测R1两端的电压，电流表测电路中的电流；当电压表的示数U1=9V时，电路中的电流
I1=①
当电压表的示数U2=6V时，电路中的电流
I2=②
由题意可知
I1-I2=0.3A③
由①②③可得R1=10Ω，所以
I1==0.9A
I2==0.6A
该定值电阻所消耗功率的变化量
ΔP=P1-P2=U1I1-U2I2=9V×0.9A-6V×0.6A=4.5W
故选B。
14．A
【详解】
A．在奥斯特实验中，闭合开关后小磁针发生偏转，说明通电导体周围存在磁场，故A正确；
B．磁场虽然看不见、摸不着，但磁场作为一种特殊的物质，它是客观、真实存在的，故B错误；
C．电磁铁的磁性强弱与电流大小、线圈匝数、有无铁芯有关，与电流方向无关，故C错误；
D．只有闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中才会有感应电流产生，故D错误。
故选A。
15．C
【详解】
A．图是奥斯特的电流的磁效应，从这一实验得出通电导体周围存在与电流有关的磁场；
B．图是电动机的工作原理，通电导体在磁场中受力而运动；
D．图是电动机的原理，通电线圈在磁场中受力而动；
C．“当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。”说明信用卡在刷卡机上切割磁感线，在电路中产生电流，属于电磁感应现象，产生的电流叫做感应电流，与C选项中原理相同。
故选C。
16．D
【详解】
因为灯丝与导线串联，通过的电流相等、通电时间相等，根据Q=I2Rt，导线的电阻远小于灯丝的电阻，即R灯丝导线，电流在灯丝上产生的热量比导线上产生的热量多，所以灯头温度很高，而与灯丝相连的导线却不那么热。
故选D。
17．ABD
【详解】
ABC．两电阻串联，电压表测电阻R0两端的电压，体温越高，由图丙知，红外线热敏电阻越小，由分压原理，热敏电阻的电压越小，根据串联电路电压的规律，R0两端的电压越大，电压表示数越大，故AB正确，C错误；
D．体温越低，红外线热敏电阻越大，由分压原理，热敏电阻的电压越大，由串联电路电压的规律，电压表示数越小，故D正确。
故选ABD。
18．ACD
【详解】
A．实验中甲、乙是形状大小相同的两个铁钉，在电流相等时，线圈的匝数越多，电磁铁的磁性增强，吸引大头针的个数增加，故A错误，符合题意；
B．由图可知，甲、乙上线圈串联，通过甲、乙上线圈的电流相等，故B正确，不符合题意；
C．电流从乙铁钉上端流入，根据安培定则，乙铁钉的上端是电磁铁的S极，故C错误，符合题意；
D．大头针被磁化，同一端的磁性相同，互相排斥，所以下端分散，故D错误，符合题意。
故选ACD。
19．ACD
【详解】
A．由电路图可知，灯泡与变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流，灯泡的额定电流
I额==0.5A
因串联电路中各处的电流相等，且变阻器R允许通过的最大电流为1A，电流表的量程为0～0.6A，灯泡的额定电流为0.5A，所以，为不损坏电路元件，电路中最大电流
Imax=I额=0.5A
故A正确；
B．电路的最大功率
Pmax=UImax=3V×0.5A=1.5W
故B错误；
CD．由灯泡的铭牌可知，灯泡的电压最大2V，此时电流最大为0.5A，变阻器接入电路的阻值最小，此时滑动变阻器的电压
U滑小=U-UL大=3V-2V=1V
则滑动变阻器接入电路的最小阻值
R滑小==2Ω
当滑动变阻器接入电路的阻值最大为20Ω时，电路中电流最小，灯泡的电压最小，灯泡的电阻
RL==4Ω
电路中的最小电流
=0.125A
灯泡两端的最小电压（电压表的最小示数）
Umin=IminRL=0.125A×4Ω=0.5V
所以电压表示数变化范围为0.5V～2V，滑动变阻器阻值变化范围为2Ω～20Ω，故CD正确。
故选ACD。
20．做功 热传递 做功
【详解】
[1]建筑及装修工程中经常需要用钻孔机钻孔，钻头打完孔后会发烫，因为钻头和墙相互摩擦，机械能转化为内能，这是通过做功改变了钻头的内能。
[2]在钻孔过程中不断地往钻头上注水，这是通过热传递的方式改变钻头的内能，来降低钻头的温度。
[3]电流通过用电器时会对用电器做功，故电流通过焊条时会做功发热。
21．比热容 小
【详解】
[1]汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作。由知道，在质量和升高的温度相同时，与其它液体比较，因为水的比热最大，所以吸收的热量最多，冷却效果最好。
[2]空调外机的散热片一般要选用比热容较小的金属制成，这是因为比热容较小，吸收相同的热量，温度升高的多；与周围空气的温差大，有利于散热.。
22．5：3 1：1 5：3
【详解】
[1][2]因为并联电路中各支路两端的电压相等，所以， 两电阻两端的电压之比为1：1；由知道，通过它们的电流之比

[3]由知道，它们的电功率之比

23．1.8×10 0.015 300
【详解】
[1]2400R/（kW•h）表示用电1kW•h电能表的转盘2400转，故转120转消耗的电能

[2]由Q放=mq知道，这些能量相当于完全燃烧干柴的质量

[3]只让电饭锅工作10min，则电饭锅的功率

24．S 变小 变小
【详解】
[1]根据安培定则可得，螺线管的上端为N极，下端为S极。
[2][3]若将变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，所以电路中的电流变小，通电螺线管的磁性减弱，故对铁块的作用力减小，即弹簧长度应变小。
25．南 地磁
【详解】
[1][2]因为地磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的磁感线从地理的南极附近出来，回到地理的北极附近；磁针石就是一个小磁体，放在地磁场中静止时，由于受到地磁场的作用，磁针石的北极指向地磁场的南极，磁针石的南极指向地磁场的北极，也就是地球的南方．
26．磁场对电流的作用 电磁感应
【详解】
[1]通过利用通电线圈在磁场中受力转动的原理，做出了电动机。
[2]发电机的工作原理是法拉第的电磁感应现象。通过这个现象，人们才开始利用电来服务生活。
27．22.5 1777.5 98.8﹪
【详解】
[1]线圈电阻5min内产生的热量
Q=I2Rt=(0.5A)2×0.3Ω×5×60s=22.5J
[2]电动机5min消耗的电能
W=UIt=12V×0.5A×5×60s=1800J
电流做的功转化为的机械能

[3]这台电动机电能转化为机械能的效率

28．加热 电热（电功） 4．8×105J
【详解】
当开关S接触点1时，电路中只有电阻R1，由P=U2/R可知，电路的电功率较大，故电饭煲处于加热状态．图乙是电功率与时间的关系图像，阴影部分面积表示电功率与时间的乘积，因W=Pt，所以表示的物理量是电功．其大小W=Pt=800W×10×60s=4．8×105J．
29．
【详解】
小磁针静止时N极的指向为该点的磁场方向，在磁体周围，磁感线是从磁体的N极出发回到S极．小磁针N极水平向左，所以可知该点的磁场方向向左，说明磁感线是从通电螺线管的右边出发回到S极，即可知通电螺线管的右端是N极，左端是S极；根据安培定则：用右手握住螺线管，大拇指指向螺线管的N极，则四指弯曲的方向就是螺线管中的电流方向（已知极性也可以根据安培定则判定出电流方向）．电流方向是“后上前下”，由此可知，电源的左端是正极，右端是负极．如图：

30．吸引大头针数目的多少 乙、丙 电流相等时，线圈匝数越多磁性越强
【详解】
(1)[1]电磁铁的磁性越强，吸引的大头针越多，根据电磁铁吸引大头针的数目可判断电磁铁磁性强弱，应用了转换法。
(2)[2]根据线圈的疏密程度可判断乙图和丙图线圈的匝数相同，由变阻器滑片位置可判断丙的电流大，磁性强，说明电流越大，电磁铁的磁性越强。
(3)[3]由丁图可知，两个线圈串联，通过的电流相同，B线圈匝数多，吸引的大头针多，磁性强。
31． 0.4 2 20Ω、25Ω和30Ω 3.8 10 用电压表0~3V量程并联在滑动变阻器两端
【详解】
(1)[1]由图知道，变阻器与电阻并联，且电压表串联在电路中了，应将电压表与电阻并联，可将电阻右侧的导线接在电压表的负接线柱上，如下图

(2)[2]由图丙知道，电流表的量程为0～0.6A，示数为0.4A。
[3]电阻两端的电压为
U=IR=0.4A×5Ω=2V
将5Ω的定值电阻换成10Ω定值电阻进行实验，应保持电阻两端的电压为2V不变，所以应移动滑片直至电压表示数为2V。
(3)[4]由以上分析知道，实验中，应保持定值电阻两端的电压为2V不变，变阻器的最大阻值为20Ω，电路中的电流应为

则允许接的最大电阻值为

由于20Ω、25Ω和30Ω均大于16Ω，所以不可以使用。
(4)[5]根据题意知道，当电压表示数等于灯泡额定电压3.8V时灯泡正常发光。
[6]由图乙所示电流表知道，其量程为0～0.6A，分度值为0.02A，示数为0.38A，所以，灯泡电阻

(5)[7]电源电压为6V，灯泡正常发光时，滑动变阻器两端电压为
6V-3.8V=2.2V＜3V
电压表15V接线柱损坏，电压表可以选择0～3V量程，把电压表并联在滑动变阻器两端。
32．灯泡L断路 灯泡L短路 滑动变阻器或开关处断路 0.3 0.75 小于 SS1 闭合开关SS2 不能 移动滑片，不能使小灯泡准确地达到额定电压
【详解】
(1)[1]闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，可能电路中出现断路，电压表有示数，可能灯泡L断路。
[2]若小灯泡始终不发光，电流表有示数，说明电路是通路，电压表无示数，可能灯泡短路。
[3]若小灯泡不发光，电压表电流表无示数，可能电路中出现断路，移动滑片，均无反应，则故障原因可能滑动变阻器或开关处断路。
(2)[4][5]由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.3A，小灯泡的额定功率为
P额=U额I额=2.5V×0.3A=0.75W
[6]由P=可知，在电阻不变时，电功率与电压的平方成正比，电压表的示数达到3.0V为额定电压的1.2倍，若灯的电阻不变，则灯泡的实际功率为
P实=(1.2)2×0.75W=1.08W
但因灯的电阻随温度的升高而变大，根据P=可知，故此时灯泡的实际功率小于1.08W。
(3)①[7]闭合开关S和S1，调节滑动变阻器滑片使电压表示数为U额。
②[8]保持滑片位置不变，闭合开关S和S2，读出此时电压表的示数为U。
③[9]由串联电路电压的规律可知R两端的电压
UR=U-U额
通过电路的电流
I=IR=
小灯泡额定功率的表达式
P额=U额I=
(4)[10][11]由电路图可知，闭合开关S和S1，电压表测量电阻两端的电压，闭合开关S和S2，电压表测量灯泡和R的总电压，移动滑片，不能使小灯泡准确地达到额定电压，不能测出灯泡的额定功率。
33．1.47×107J
【详解】
解：焦炭的质量

焦炭完全燃烧放热

答：完全燃烧490g焦炭放出的热量是1.47×107J。
34．4.2×103J/（kg·℃）
【详解】
解：由焦炭质量及热值可知，焦炭放出的热量为

液体吸收的热量为

则液体比热容是

答：该液体的比热容是。
35．(1)12Ω；(2)3.6J；(3)18V
【详解】
(1)灯泡正常发光的电阻

(2)当闭合S2、断开S1，小灯泡和滑动变阻器串联，移动滑片使电流表示数为0.1A，由图乙可知，此时小灯泡两端的电压为0.6V，通电1min电流通过小灯泡所做的功为
W=UL′IL′t=0.6V×0.1A×60s=3.6J
(3)当闭合S1、断开S2，滑片移到某点a时，定值电阻R0和滑动变阻器R串联，此时R0两端电压为10V，电流表示数为Ia，变阻器消耗的功率
Pa=(U-U0)Ia
当闭合S2、断开S1，滑片移到某点b时，小灯泡和滑动变阻器串联，小灯泡正常发光，电流表示数为Ib，变阻器消耗的功率
Pb=(U-UL)Ib

U=18V
答：(1)小灯泡正常发光时的电阻为12Ω；
(2)当闭合S2、断开S1，移动滑片使电流表示数为0.1A，通电1min电流通过小灯泡所做的功是3.6J；
(3)电源电压是18V。
