1．关于摩擦起电，以下说法错误的是( )
A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同
B．丝绸摩擦过的玻璃棒所带的电荷是正电荷
C．丝绸摩擦过的橡胶棒所带的电荷是负电荷
D．如果两个带电体互相吸引，那么它们一定带异种电荷
2．甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是( )
A．甲带正电，丙带正电 B．甲带正电，丙带负电
C．甲带负电，丙带正电 D．甲带负电，丙带负电
3．如图所示，下列各电路图中无误的是( )

4．如图所示，在探究并联电路中电流的规律时，小刚同学用电流表测出A、B、C点的电流，分别为IA＝0.3 A，IB＝0.2 A，IC＝0.5 A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，分析数据，得出结论
B．换用不同规格的小灯泡，再测出几组电流值
C．改变电流表的量程，再测出几组电流值
D．对换L1和L2的位置，再测出一组电流值
5．某学校的前后两个门各装有一个开关，若前门来人闭合开关S1时传达室内红灯亮铃响，后门来人闭合开关S2时传达室内绿灯亮铃响，图中呼叫电路设计最佳的是( )

6．如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则( )
A．甲、乙均接入电流表 B．甲接入电流表，乙接入电压表
C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表

(第6题) (第7题) (第8题)
7．如图所示的电路中，闭合开关S时，下列说法正确的是( )
A．两灯泡串联 B．电流表测的是L1的电流
C．电流表测的是总电流 D．电流表测的是L2的电流
8．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是( )
A．甲灯短路 B．乙灯短路 C．甲灯断路 D．乙灯断路
9．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是( )
A．水果电池将电能转化为化学能
B．水果电池将化学能转化为电能
C．一组发光二极管同时发光说明它们一定是串联
D．如果少串联一个水果电池，二极管将变亮
10．小军同学按照如图所示的电路“探究串联电路中电流、电压的特点”，当开关S闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3 V，则故障原因可能是( )
A．L1断路
B．L1短路
C．L2断路
D．L2短路

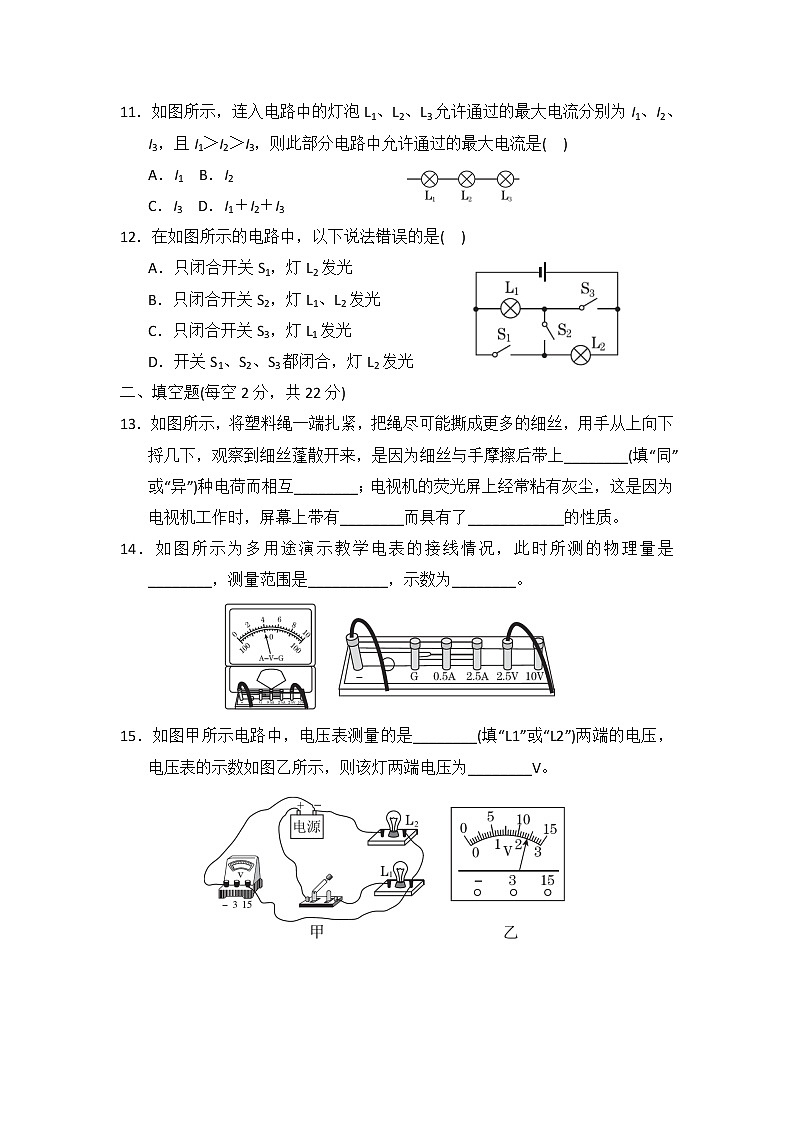

11．如图所示，连入电路中的灯泡L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )
A．I1 B．I2
C．I3 D．I1＋I2＋I3
12．在如图所示的电路中，以下说法错误的是( )
A．只闭合开关S1，灯L2发光
B．只闭合开关S2，灯L1、L2发光
C．只闭合开关S3，灯L1发光
D．开关S1、S2、S3都闭合，灯L2发光
二、填空题(每空2分，共22分)
13．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________(填“同”或“异”)种电荷而相互________；电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________而具有了____________的性质。
14．如图所示为多用途演示教学电表的接线情况，此时所测的物理量是________，测量范围是__________，示数为________。

15．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，则该灯两端电压为________V。
16．如图所示，要使三个灯泡并联，闭合开关________，当只闭合S1时，________不发光。
三、实验与探究题(17、18题各8分，19题10分，共26分)
17．下表是探究摩擦起电时得出的物体带电次序，表中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
(1)由表可知玻璃与石棉摩擦后，玻璃将带________电荷。
(2)羊毛的原子核对核外电子的束缚能力要比木棉________(填“强”或“弱”)。
(3)由表中________(填“能”或“不能”)判断出玻璃和尼龙摩擦后二者的带电情况；如果能，玻璃和尼龙摩擦后，尼龙将带________电荷。
18．在“探究并联电路电流规律”的实验中。
(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。
(第18题)
(2)小方连接的部分电路如图所示，请你将电路连接完整。
(3)小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零，则电路故障可能是______________________。
(4)排除故障，进行实验，小方记录了如表所示数据。
分析以上实验数据，小方发现通过两条支路的电流总是相等，为了探究这个发现是否具有普遍性，可以______________________________，再进行实验。
19．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是_________________________________________________。
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______________________(写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在表格中。
分析实验数据得出两个实验结论：
①串联电路两端的电压________各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是__________________________________________，另外，小明的实验在设计方案上还存在另一个不足之处是__________________________。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法________(填“能”或“不能”)测出L2两端的电压，理由是________________________。
四、综合应用题(每题8分，共16分)
20．如图甲所示的电路，当开关S闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示。
(1)请写出流过电灯L2的电流和干路中电流的大小。
(2)流过电灯L1的电流是多少？

21．如图所示的电路中，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：
(1)灯泡L1、L2两端的电压为多少伏？
(2)通过灯泡L1、L2的电流为多少安？
答案
一、1．C 2．C 3．D 4．B 5．B 6．B 7．C 8．B 9．B 10．C
11．C 点拨：串联电路中电流处处相等，若通过电路中的最大电流为I2，则灯泡L3会被烧坏；若通过电路中的最大电流为I1，则灯泡L2、L3会被烧坏。
12．D
二、13．同；排斥；电(或电荷、静电)；吸引轻小物体
14．电压；0～2.5 V；1 V
15．L2；12 方法规律：利用移线法可以发现电压表并联在灯泡L2两端，测的是灯泡L2两端的电压。读取题中电压表的示数时，应注意其所选用的量程是0～15 V量程。
16．S1、S2；L1、L2
三、17．(1)负 (2)弱 (3)能；负 点拨：(1)由“次序在前的带正电，次序在后的带负电”知，玻璃与石棉摩擦后，石棉带正电，玻璃带负电。(2)由“次序在前的带正电，次序在后的带负电”知，羊毛与木棉摩擦后，羊毛带正电，木棉带负电。可见，羊毛的原子核在摩擦过程中会失去电子，羊毛的原子核对核外电子束缚能力弱。(3)由表中第一行信息可知，玻璃的原子核对核外电子束缚能力比羊毛弱；由表中第二行信息可知，羊毛的原子核对核外电子束缚能力比尼龙弱，故玻璃的原子核对核外电子束缚能力比尼龙弱，则玻璃与尼龙相互摩擦，玻璃会失去电子带正电，尼龙会得到电子而带负电。
18．解：(1)试触 (2)如图所示。 (3)电流表A短路
(4)更换不同规格的灯泡

19．(1)调零 (2)L2断路(或L1短路)
(3)等于
(4)选用相同规格的灯泡做实验；只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性
(5)不能；电压表的正、负接线柱接反了
四、20．解：(1)由题图可知，L1、L2并联，A1测干路电流，A2测L2支路的电流。由并联电路的电流特点可知，A1表的示数应大于A2表的示数，则A1表选0～3 A量程，A2表选0～0.6 A量程，则流过电灯L2的电流I2为0.3 A；干路中的电流是1.2 A。
(2)流过电灯L1的电流：I1＝I－I2＝1.2 A－0.3 A＝0.9 A。
点拨：解答此类问题的关键是判断两电流表选用的量程。根据并联电路电流特点，干路电流等于各支路电流之和，电流表A1的示数应该大于电流表A2的示数；从两表指针偏转的角度分析可得，电流表A1选择的是0～3 A量程，电流表A2选择的是0～0.6 A量程；电流表A1分度值为0.1 A，示数为1.2 A；电流表A2分度值为0.02 A，示数为0.3 A；则干路总电流为I＝1.2 A，流过电灯L2的电流为I2＝0.3 A。
21．解：(1)电路中灯泡L1、L2并联，则UL1＝UL2＝12 V。
(2)电流表A测的是通过灯泡L1、L2的总电流，I＝1.2 A；
电流表A1测的是通过灯泡L1的电流，IL1＝0.4 A；
通过灯泡L2的电流IL2＝I－IL1＝1.2 A－0.4 A＝0.8 A。
