教科版九年级上册2 内燃机导学案及答案

这是一份教科版九年级上册2 内燃机导学案及答案，共4页。学案主要包含了学习目标等内容，欢迎下载使用。

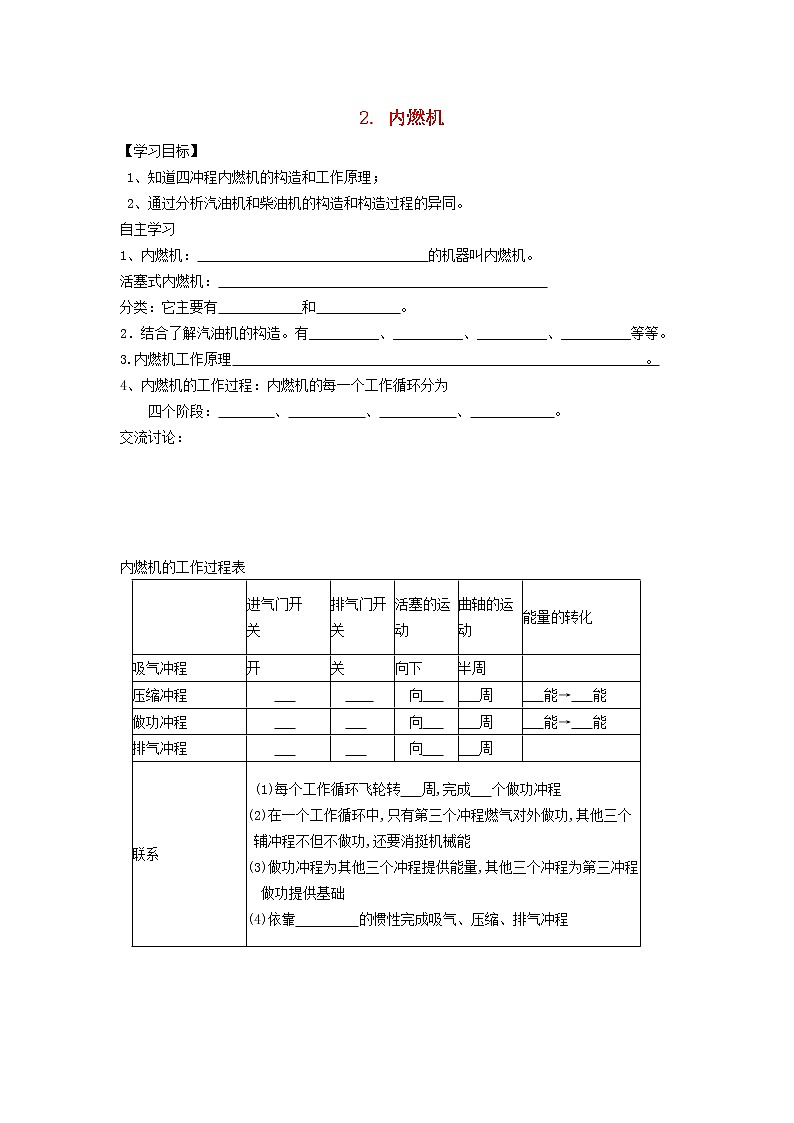

2. 内燃机【学习目标】1、知道四冲程内燃机的构造和工作原理； 2、通过分析汽油机和柴油机的构造和构造过程的异同。自主学习1、内燃机：                                 的机器叫内燃机。活塞式内燃机：                                               分类：它主要有            和            。2．结合了解汽油机的构造。有__________、__________、__________、__________等等。3.内燃机工作原理                                                           。4、内燃机的工作过程：内燃机的每一个工作循环分为四个阶段：        、           、           、            。交流讨论：    内燃机的工作过程表 进气门开关排气门开关活塞的运动曲轴的运动能量的转化吸气冲程开关向下半周 压缩冲程             向      周   能→   能做功冲程            向      周   能→   能排气冲程            向      周 联系(1)每个工作循环飞轮转   周,完成   个做功冲程(2)在一个工作循环中,只有第三个冲程燃气对外做功,其他三个辅冲程不但不做功,还要消挺机械能(3)做功冲程为其他三个冲程提供能量,其他三个冲程为第三冲程做功提供基础(4)依靠         的惯性完成吸气、压缩、排气冲程

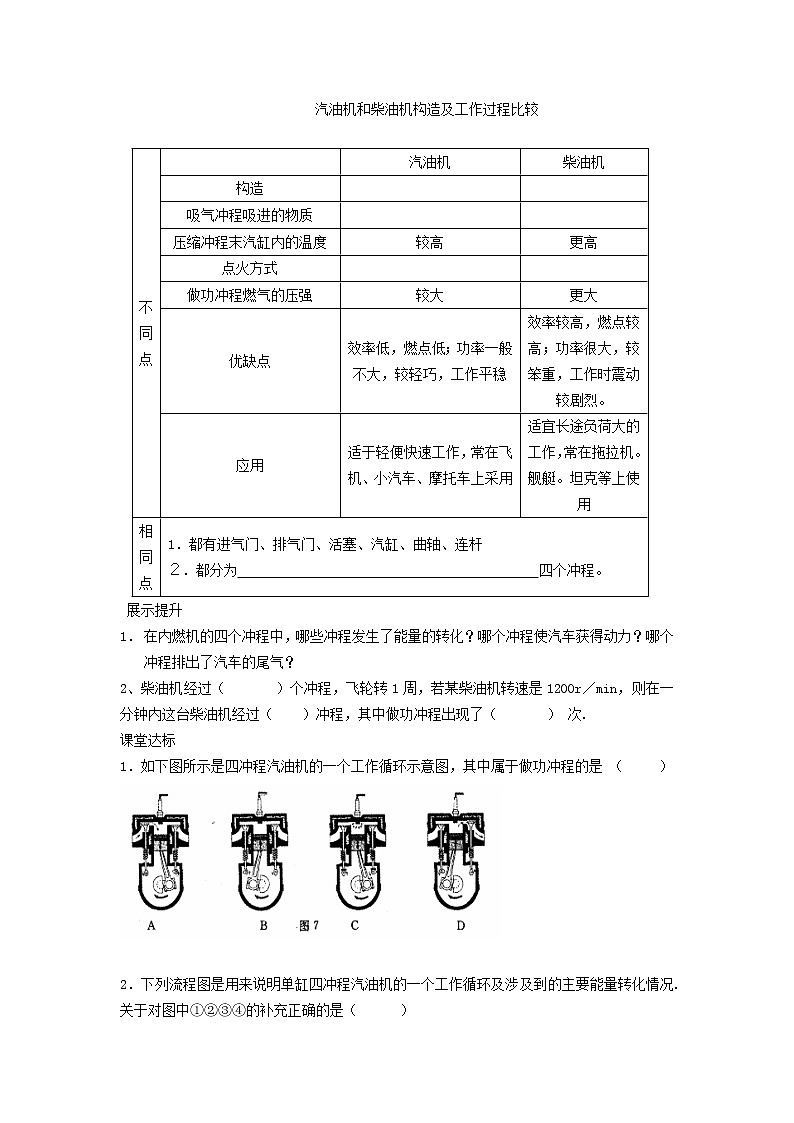

汽油机和柴油机构造及工作过程比较 不同点 汽油机柴油机构造  吸气冲程吸进的物质  压缩冲程末汽缸内的温度较高更高点火方式  做功冲程燃气的压强较大更大优缺点效率低，燃点低；功率一般不大，较轻巧，工作平稳效率较高，燃点较高；功率很大，较笨重，工作时震动较剧烈。应用适于轻便快速工作，常在飞机、小汽车、摩托车上采用适宜长途负荷大的工作，常在拖拉机。舰艇。坦克等上使用相同点1．都有进气门、排气门、活塞、汽缸、曲轴、连杆２．都分为                                           四个冲程。展示提升1．  在内燃机的四个冲程中，哪些冲程发生了能量的转化？哪个冲程使汽车获得动力？哪个冲程排出了汽车的尾气？2、柴油机经过（       ）个冲程，飞轮转1周，若某柴油机转速是1200r／min，则在一分钟内这台柴油机经过（    ）冲程，其中做功冲程出现了（       ） 次.课堂达标1．如下图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是 （     ） 2．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是（      ）  A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能C．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能D．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能3．图2表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（      ）A．甲、乙、丙、丁B．丁、丙、乙、甲C．甲、丙、乙、丁D．甲、丁、乙、丙 4．关于热机，下列说法是正确的：（  ）A．汽油机顶部有喷油嘴，柴油机顶部有火花塞。　B．柴油机在吸气冲程中，将柴油和空气的混合气吸入气缸。　C．汽油机在做功冲程中，进气门关闭排气门打开。D．汽油机在做功冲程中，是把内能转化为机械能。5． 以内燃机为动力的各种机械,在人类生产生活中应用极为广泛.从轮船、火车, 到拖拉机、摩托车等,它们的动力大都来源于内燃机,它们虽然在构造上略有差异,但工作原理都是一样的.下面对内燃机的有关叙述, 错误的是 (        )A．内燃机是内能转化为机械能的装置B．内燃机用水冷却，是因为水的比热容大C．它排出的废气无污染，是一种环保型的机器D．内燃机靠产生的高温高压气体做功6．汽油机的一个工作循环是由四个冲程组成，如右图所示是表示汽油机的______冲程，汽油机在某次工作时消耗汽油0．2 kg，这些汽油完全燃烧放出_______J的热量；汽车汽油机工作过程中，水箱中的水温度会升高，这是通过_______的方式使水的内能增加。(汽油的热值为4.6×107J／kg)。     7、一台单缸四冲程柴油机活塞的横截面积为600cm ，活塞的行程是100mm，做功冲程的平均压强是 3.5 ×105Pa.，求：(1）做功冲程中气体做的功（2）若柴油机每分钟完成500个工作循环，则柴油机的功率多大？
