初中科学浙教版八年级下册第2节 电生磁图片ppt课件

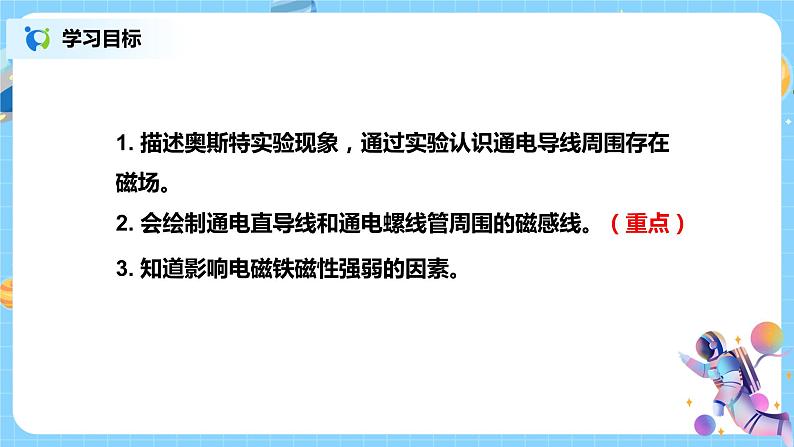

展开1. 描述奥斯特实验现象,通过实验认识通电导线周围存在磁场。
2. 会绘制通电直导线和通电螺线管周围的磁感线。(重点)
3. 知道影响电磁铁磁性强弱的因素。

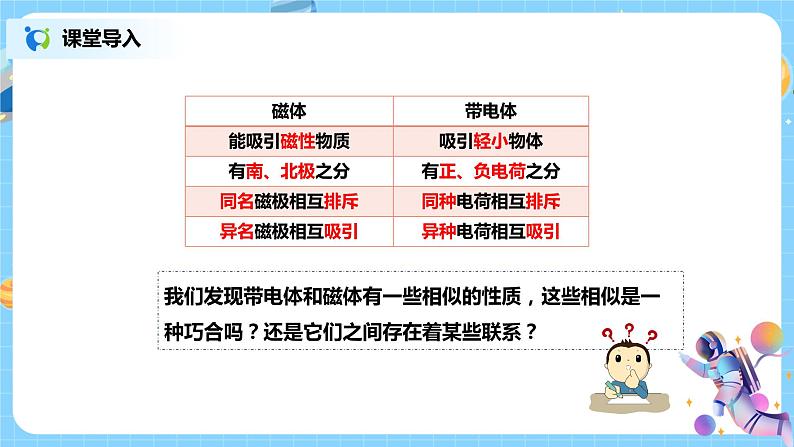

我们发现带电体和磁体有一些相似的性质,这些相似是一种巧合吗?还是它们之间存在着某些联系?

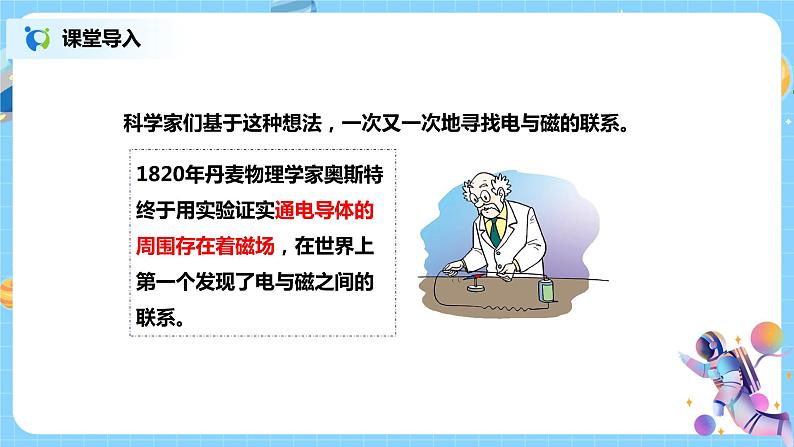

1820年丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场,在世界上第一个发现了电与磁之间的联系。
科学家们基于这种想法,一次又一次地寻找电与磁的联系。

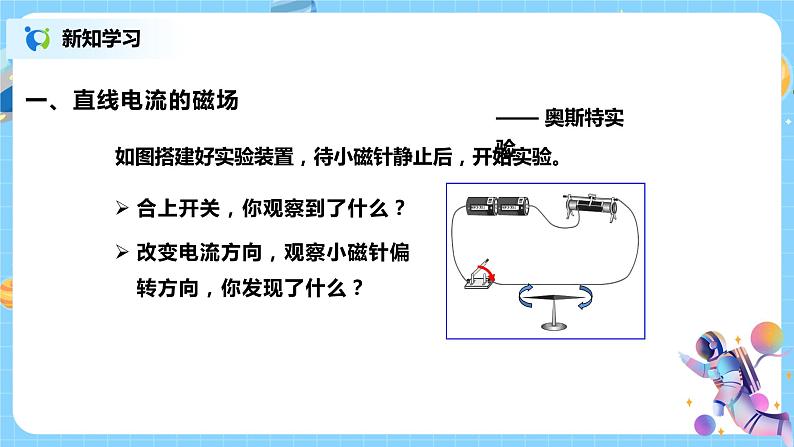

合上开关,你观察到了什么?改变电流方向,观察小磁针偏转方向,你发现了什么?
如图搭建好实验装置,待小磁针静止后,开始实验。

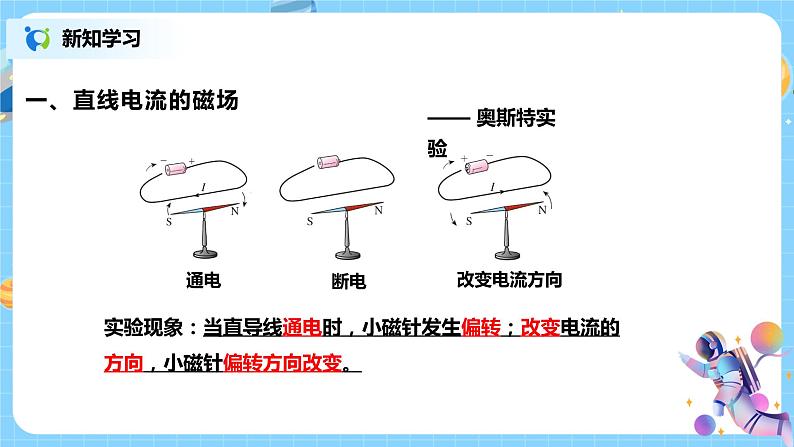

实验现象:当直导线通电时,小磁针发生偏转;改变电流的方向,小磁针偏转方向改变。

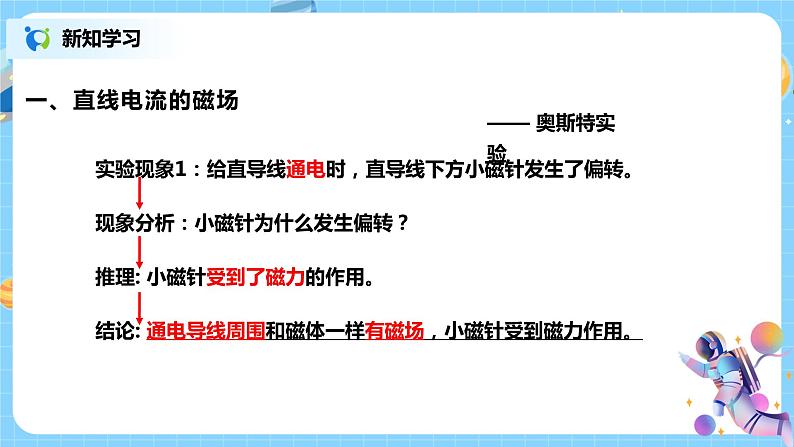

实验现象1:给直导线通电时,直导线下方小磁针发生了偏转。 现象分析:小磁针为什么发生偏转?推理: 小磁针受到了磁力的作用。结论: 通电导线周围和磁体一样有磁场,小磁针受到磁力作用。

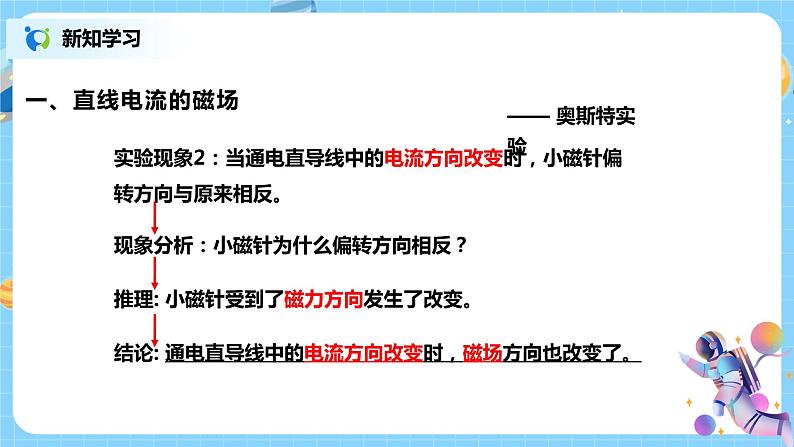

实验现象2:当通电直导线中的电流方向改变时,小磁针偏转方向与原来相反。现象分析:小磁针为什么偏转方向相反?推理: 小磁针受到了磁力方向发生了改变。结论: 通电直导线中的电流方向改变时,磁场方向也改变了。
奥斯特实验结论:通电导线周围存在磁场 磁场方向与电流方向有关既然通电的直导线周围存在磁场,我们肯定会对磁场的分布(模样)发生兴趣吧。那么怎样才能观察到磁场的分布呢?
在有机玻璃板上穿一个孔,将一束直导线垂直穿过小孔,在玻璃板上均匀地撒上铁屑。给直导线通电后,轻敲玻璃板,观察铁屑的分布情况,如下图:
用铁屑来显示磁场的分布
直线电流磁场分布规律:①直线电流周围的磁感线是环绕导线的同心圆,这些同心圆都在与导线垂直的平面内。②距离直线电流越近,磁场越强,反之越弱。
电流能产生磁场,为什么手电筒在通电时连一根大头针都吸不动?
磁性太弱
怎样才能使电流的磁场变强呢?
猜想的依据:螺线管中的每一圈通电导线周围都有磁场且方向相同,叠加在一起,磁性应增强。
如果通电的不是直导线,而是绕成线圈的螺线管(如下图),那么它的磁性会变强吗?
二、通电螺线管周围的磁场
1. 用导线绕成螺线管后通电,观察是否能吸引大头针。2. 在螺线管中插入一根铁棒或一枚铁钉,再观察吸引大头针的现象。 3. 比较两次实验的结果,想一想,这说明了什么?
现象:通电的螺线管能吸起大头针。 结论:通电螺线管周围存在磁场。
在螺线圈中插入一根铁棒或一枚铁钉,再观察吸引大头针的现象。
现象:吸引的大头针更多了。结论:插入铁芯后,磁性增强。原因:因为铁芯在磁场中被磁化后相当于一根磁铁。
在穿过螺线管的有机玻璃板上均匀地撒上铁屑。通电后轻敲玻璃板,如图 ,观察铁屑的分布规律。
通电螺线管性质:(1)通电螺线管的外部磁场与条形磁体相似;(2)它的两端相当于条形磁体的两极。
思考:改变电流方向,用小磁针探测螺线管的磁极有无变化。
实验现象:改变电流方向,小磁针指向发生变化。结论:通电螺线管的磁极方向与电流方向有关。
通电螺线管的磁极和电流方向之间的关系可以用右手螺旋定则(也叫安培定则)来判定。
用右手握螺线管,让四指弯向螺线管中的电流方向,大拇指所指的那一端就是通电螺线管的北极。
右手螺旋定则也可以用来判断直线电流的磁场方向,只是需让大拇指指向电流方向,四指弯曲的方向就是直线电流产生的磁场方向。
带有铁芯的通电螺线管叫做电磁铁。可以根据电流方向判断磁场方向,也可以根据磁场方向判断电流方向~
提出问题: 影响电磁铁磁性强弱的因素有哪些? 建立假设:是否带铁芯 ; 可能与线圈的匝数有关 ; 可能与电流的大小有关 。设计实验:影响通电螺线管磁性的强弱可能有多个因素,我们可采用控制变量法 来逐一研究。用什么方法来判断电磁铁磁性的强弱呢?用吸引铁屑或大头针的多少来体现
三、影响电磁铁磁性强弱的因素
① 研究电磁铁磁性强弱与是否带铁芯的关系。结论:当电流一定时,______铁芯的通电螺线管,磁性______。因为螺线管通电后铁芯被磁化,也相当于一根磁体,故磁性增强。
② 研究电磁铁磁性强弱与线圈匝数的关系。
结论:当电流一定时,电磁铁线圈的匝数______,磁性______。
③ 研究电磁铁磁性强弱与电流大小的关系。
结论:通过电磁铁的电流越____,电磁铁的磁性_____。
总结:通电螺线管磁性强弱与 电流大小 、 线圈匝数 和 铁芯有无 等因素有关。
1. 丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场,我市某校学生在实验室验证奥斯特实验,当水平导线中通有如图所示的电流时,S极将偏向_____(选填“纸内”或“纸外”);要使实验效果更加明显应使通电导线沿_____(选填“东西”或“南北”)方向放置。
考点一、直流电流的磁场
考点二、通电螺线管的磁场
2.下列各图中,小磁针静止时N极指向正确的是( )。
考点三、影响电磁铁磁性强弱的因素
3. 为探究“影响电磁铁磁性强弱的因素”,小明用电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材,进行如下图所示的简易实验。①他将导线绕在铁钉上制成简易电磁铁,巧妙地通过 来显示电磁铁磁性的强弱。②比较图A和B,可以得出的结论是:在线圈匝数相同时 。③比较图C中甲和乙可以得出的结论是:当通过线圈的电流 。
相同时,线圈匝数越多磁性越强
4.如图所示,A是悬挂在弹簧下的铁块,B是螺线管的铁芯,S是转换开关(S接1时连入电路的线圈匝数多,S接2时连入电路的线圈匝数少),P是滑动变阻器的滑片.要使弹簧的长度变长,可采取的办法是 ( )A.开关S接1不变,滑片P位置不变,抽出铁芯BB.滑片P位置不变,开关S由1改接到2C.开关 S接1不变,将滑片P向左移动D.开关S由1改接到2,将滑片P向右移动
影响电磁铁磁性强弱的因素
磁场分布与条形磁体的磁场相似
方向判定:右手螺旋定则
