1. 知道电磁铁的构成和特点。
2. 了解电磁继电器的结构和工作原理，初步认识科学知识的实际应用。（重点）
3. 知道如何使用电磁继电器，能够设计简单的电磁控制电路。（难点）

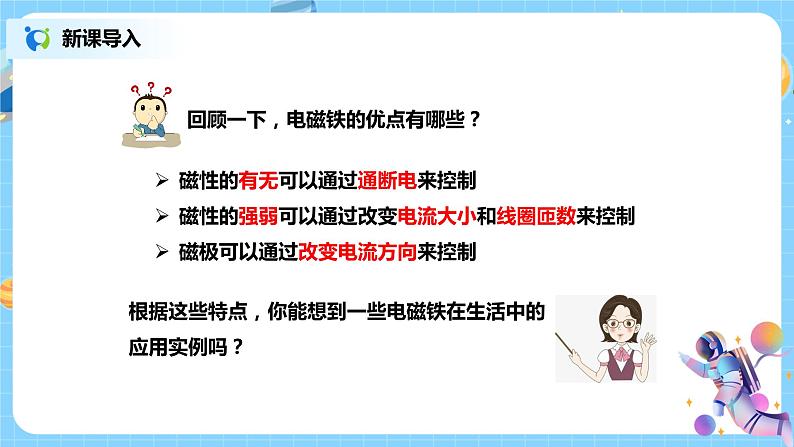

回顾一下，电磁铁的优点有哪些？
磁性的有无可以通过通断电来控制
磁性的强弱可以通过改变电流大小和线圈匝数来控制
磁极可以通过改变电流方向来控制
根据这些特点，你能想到一些电磁铁在生活中的应用实例吗？
在生活中，我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，容易发生高压触电的危险，那怎么样才能控制这些强大的电流呢？

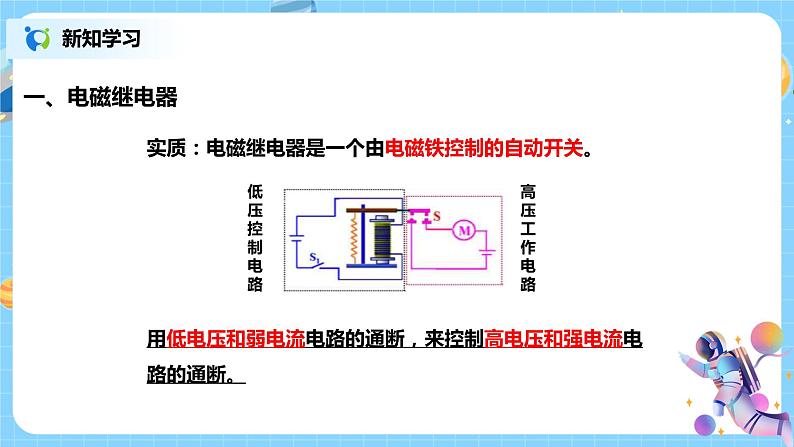

实质：电磁继电器是一个由电磁铁控制的自动开关。
用低电压和弱电流电路的通断，来控制高电压和强电流电路的通断。
—— 电磁继电器的构造
①闭合开关 → 控制电路接通 → 电磁铁有磁性 → 吸引衔铁 → 触点开关与下触点接通 → 电动机工作、绿灯亮。
—— 电磁继电器的工作原理
②断开开关 → 控制电路断开 → 电磁铁磁性消失 → 弹簧复位→ 触点开关与上触点接通 → 电动机停止工作、红灯亮。
如图是一种温度自动报警器的工作原理电路图。在水银温度计上部插入一段金属丝，当温度达到金属丝下端所指示的温度时，电铃就发出报警声音。分析它的控制电路。
随着外界温度上升，水银温度计中的水银柱也跟着上升。当温度达到金属丝下端所指示的温度时，温度计中的水银柱与上方的金属丝相接触，控制电路接通，电磁铁产生磁性，吸引衔铁，报警电路接通，电铃就发出报警声音。
水位自动报警器是利用电磁继电器工作的装置，请按以下要求连接图所示的水位自动报警器电路：当水位在安全位置以下时，绿灯亮，水位到达安全位置上限时，红灯亮。
如图所示为电铃的工作原理图，B为衔铁，B与弹性片A相连，请根据电磁铁的工作原理，分析电铃是如何发出铃声的。
磁悬浮是世界上最快的列车，速度高达400 ~ 500 公里/小时~
列车轨道上强电磁铁的磁极与列车上的电磁铁的磁极是同名磁极，相互排斥，使列车悬浮，列车与轨道没有接触，没有摩擦，减少阻力，增加运行速度。
消耗动力小，不受气候影响，无噪音，振动小，不污染环境等。
磁记录产品：录音带、录像带、硬盘、各种磁卡、信用卡等。
声音、图像、数字等信息
磁性颗粒按照磁场方向排列，从而把信息记录在磁盘上
我们常用的录音机是利用磁带来记录声音的，录音磁带的一面涂有一层磁粉，每一个磁粉粒就是一个小磁体。当录音机通电时，磁头产生的一个强磁场把磁粉磁化。录音过程中声音的电信号是通过磁化的方法记录在磁带上。
放音时，当磁带通过放音磁头，磁带上磁粉的磁场按原来记录的规律变化，使通过磁头的电流随磁场的变化而变化，电流通过喇叭，记录的声音就被还原了。
1. 根据如图所示，回答下列问题：(1)两个电源中低压电源是______，高压电源是______。(2)控制电路是由___________、低压电源和开关组成，工作电路是由电动机、高压电源和_________组成。
考点一、电磁继电器的组成
(3)指出图中各部件的名称：A：________；B：______；C：_______；D：_______。(4)要使甲电动机工作则应______(填“闭合”或“断开”)开关S。(5)当闭合开关S时，________中有电流通过，_______被吸引，电动机_______(填“甲”或“乙”)工作。
2. 图中是直流电铃的原理图。关于电铃工作时的说法不正确的是（ ） A．电流通过电磁铁时，电磁铁有磁性且A端为N极 B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能 C．小锤击打铃碗发出声音，是由于铃碗发生了振动 D．小锤击打铃碗时，电磁铁仍具有磁性
考点二、电磁继电器的应用
3. 如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路，下列说法正确的是（ ）
A．连有电动机的电路是低压控制电路B．电磁继电器实际上是一个由电磁铁控制电路通断的开关C．利用电磁继电器主要是为了节约用电D．利用电磁继电器主要是为了操作方便
4. 如图是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是（ ）A．只要光控开关接收到红光，摄像系统就会自动拍摄。B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄。C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄。D．若将光控开关和压力开关并联，也能起到相同的作用。
优点：可以控制磁性的有无、磁性的强弱
