2021年北京昌平区昌平下庄学校（初中部）九年级上期中物理试卷

这是一份2021年北京昌平区昌平下庄学校（初中部）九年级上期中物理试卷，共19页。试卷主要包含了单项选择题，双项选择题，填空题，实验题，作图题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（共15小题；共60分）
1. 下列物理量中，以科学家欧姆的名字作为单位的物理量是
A. 电流B. 电阻C. 电压D. 电功率

2. 在图中，甲、乙两图所示的是汽油机一个工作循环中的两个冲程，下列说法正确的是
A. 甲图是压缩冲程，是将内能转化为机械能
B. 甲图是做功冲程，是将机械能转化为内能
C. 乙图是做功冲程，是将内能转化为机械能
D. 乙图是压缩冲程，是将机械能转化为内能

3. 有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是
A. 乙球可能带负电，丙球一定带正电B. 乙球一定不带电，两球可能带负电
C. 乙球一定带负电，丙球可能带正电D. 乙球可能不带电，丙球一定带负电

4. 一节新干电池的电压为
A. 1.5 伏B. 24 伏C. 36 伏D. 220 伏

5. 如图所示，先后将不同材料接在电路的 A 、 B 两点间，闭合开关，能使小灯泡发光的是
A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒

6. 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 P 向左移动时，灯泡变亮。则下列接法符合要求的是
A. M 接 A，N 接 DB. M 接 B，N 接 C
C. M 接 A，N 接 BD. M 接 C，N 接 D

7. 关于电流表和电压表的使用，下列说法错误的是
A. 使用前都应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 两表都不能将两接线柱直接接到电源的两极上
D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出

8. 如图所示的电路中，开关 S 闭合后，两个灯泡属于串联的是
A. B.
C. D.

9. 下列过程中，属于通过热传递的方式使物体变得越来越热的是
A. 寒冷的冬天，两手互搓能让手变得越来越热
B. 用铁锤锻打工件，工件会变得越来越热
C. 炒菜时，菜变得越来越热
D. 用气筒给轮胎打气，筒壁变得越来越热

10. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是
A. B.
C. D.

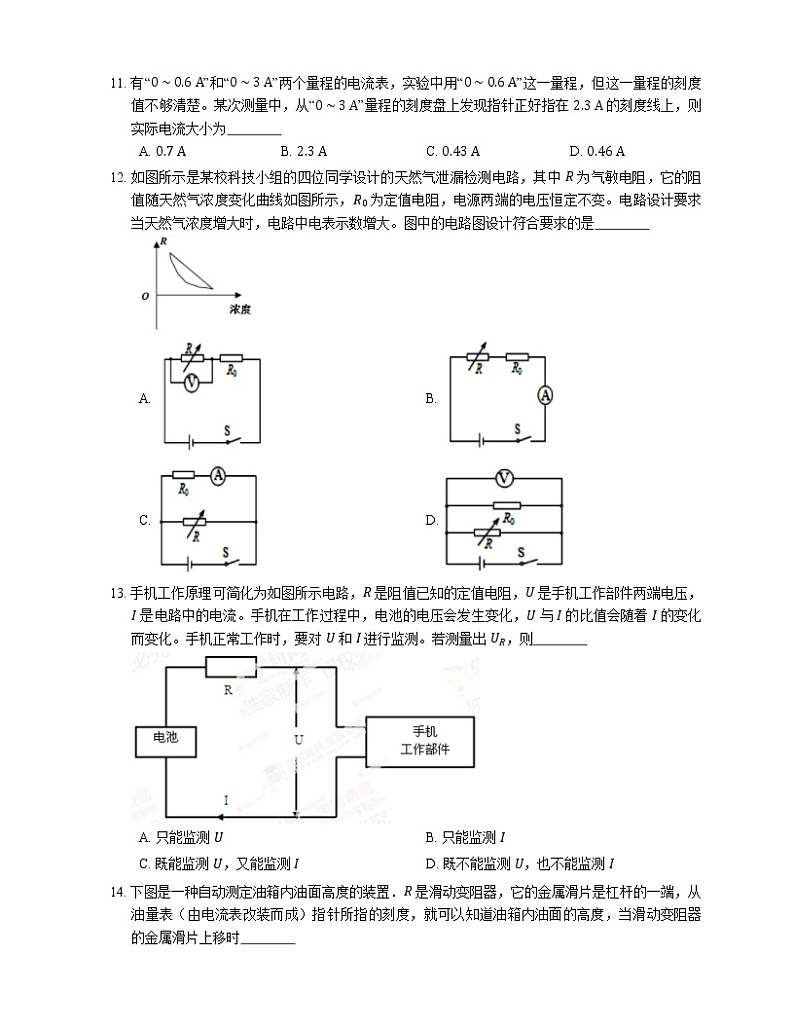

11. 有“0∼0.6 A”和“0∼3 A”两个量程的电流表，实验中用“0∼0.6 A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0∼3 A”量程的刻度盘上发现指针正好指在 2.3 A 的刻度线上，则实际电流大小为
A. 0.7 AB. 2.3 AC. 0.43 AD. 0.46 A

12. 如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中 R 为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0 为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中的电路图设计符合要求的是
A. B.
C. D.

13. 手机工作原理可简化为如图所示电路，R 是阻值已知的定值电阻，U 是手机工作部件两端电压，I 是电路中的电流。手机在工作过程中，电池的电压会发生变化，U 与 I 的比值会随着 I 的变化而变化。手机正常工作时，要对 U 和 I 进行监测。若测量出 UR，则
A. 只能监测 U B. 只能监测 I
C. 既能监测 U，又能监测 I D. 既不能监测 U，也不能监测 I

14. 下图是一种自动测定油箱内油面高度的装置．R 是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时
A. 电路中的电流减小，油箱油面降低B. 电路中的电流减小，油箱油面升高
C. 电路中的电流增大，油箱油面降低D. 电路中的电流增大，油箱油面升高

15. 测温模拟电路如图甲所示，温度表由量程为 0∼3 V 的电压表改装而成，电源电压 U 为 6 V，R 的阻值为 40 Ω，热敏电阻的阻值 Rt 随温度 t 变化的关系如图乙所示。则当开关 S 闭合后
A. 电路可测量的最高温度为 50∘C
B. 温度表的 0∘C 应标在电压表零刻度处
C. 若增大 U，电路可测量的最高温度将增大
D. 若 U 增大 3 V，R 增大 45 Ω，电路可测量的最高温度将增大

二、双项选择题（共4小题；共16分）
16. 关于原子及其结构，下列说法正确的是
A. 原子是由分子构成的
B. 原子核带负电，核外电子带正电
C. 原子是由原子核和核外电子构成的
D. 不同物质的原子核束缚核外电子的本领不同

17. 如图所示，南极是世界上最冷的地方，常年平均气温是 −25∘C，下列说法中正确的是
A. 企鹅呼出“白气”的过程中，呼出气体的内能将减小
B. 若两只企鹅的体温相同，则它们“牵手”时会发生热传递
C. 南极地区蕴藏丰富的天然气资源，其优点是热值小
D. 南极再冷，组成冰山的分子也在做热运动，冰山也有内能

18. 如图两段长度相同，横截面积不同的均匀钢棒串联接在电路中，说法正确的是
A. 两棒通过的电流相等
B. 两棒通过的电流不相等，粗通过的电流多
C. 两棒电阻不相等，粗的电阻大
D. 两棒电阻不相等，细棒的电阻大

19. 如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关 S
A. 甲表有示数，乙表没有示数
B. 再闭合开关 S1，甲表示数变大，乙表示数变小
C. 再闭合开关 S1，甲表示数变大，乙表示数不变
D. 再闭合开关 S1，甲表示数大于乙表示数

三、填空题（共11小题；共56分）
20. 汽车发动机的冷却系统用水作为工作物质，这是利用了水的 比较大的性质。

21. 有 10 g 煤油，其中一半完全燃烧，放出的热量是 2.3×105 J，余下的煤油的热值是 J/kg。

22. 完成下列单位换算．
（1）80 V = mV = kV；
（2）3.6×103 mV = V= kV．

23. 某导体两端电压为 3 V，通过它的电流为 0.3 A，导体的电阻为 Ω，半分钟内通过该导体横截面的电荷量为 C，当导体中的电流减小为 0.2 A 时，该导体的电阻为 Ω。

24. 如图所示，电压表的示数是 V，旋盘式电阻箱的阻值是 Ω，拔塞式电阻箱的阻值是 Ω。

25. 只闭合 S2，小灯 L1 、 L2 ；只闭合 S1 ，小灯 L1 、 L2 ；闭合 S1 、 S2 ，小灯 L1 、 L2 。

26. 把干净的玻璃板用细线吊在弹簧测力计的下面，使玻璃板水平接触水面，然后缓慢地向上提起测力计，直到玻璃板离开水面，如图所示，玻璃板刚离开水面前，测力计的示数 （选填“大于”、“等于”或“小于”）玻璃板的重力，这是因为玻璃板的分子跟水分子之间存在相互作用的 （选填“引力”或“斥力”）。

27. 火柴可以燃烧，也可以放在火上点燃，前者是通过 的方式使火柴头内能增加温度升高而点燃，后者是通过热 方式使火柴内能增加温度升高而点燃。

28. 如下图所示的电路中，当 S 闭合后，电压表 V1 的示数为 4 V，电压表 V2 的示数为 6 V，电流表 A 的示数为 1 A，且将 R2 和 R3 对换位置后，电流表、电压表示数均不变，则电源电压为 V。

29. 如图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2 为 （选填“定值电阻”或“滑动变阻器”），若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，车重表的示数将 （选填“越大”、“不变”或“越小”）。若车重表是电压表改装而成的，现将它与 并联，则当车越重时，车重表的示数将越大。

30. 如图所示，两只电表及导线完好，闭合开关，两只电表示数均为零，现用一个完好的电阻替换 R2，再闭合开关，只有电流表示数不为零，则原来的故障是 R1 ，R2 。

四、实验题（共5小题；共38分）
31. 在“比较不同物质吸热能力"的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热。记录相关数据，并绘制出如图所示的图象。（不计热量损失）
（1）实验时，选用初温和 相等的甲、乙两种液体（填“体积"或“质量”）。
（2）加热 20 min，甲吸收的热量 （选填“大于”“小于”或“等于”）乙吸收的热量。
（3）甲液体比热容 乙液体的比热容（填“大于”“小于”或“等于”）。

32. 在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小组在实验中所用导体（电阻丝）的相关物理量的记录；
导体编号ABCD长度(m)横截面积(mm2)材料镍铬丝锰铜丝镍铬丝镍铬丝
（1）要探究导体电阻大小与导体材料是否有关，应选用 两根电阻丝（填写导体的编号）。
（2）正确选择后，他们将所选电阻丝分别接入电路中 M 、 N 两点间，如图所示。闭合开关，通过观察与电阻丝串联的灯泡的亮暗和电流表的示数来比较电阻丝电阻的大小。若实验中，两次电流表指针均有偏转，且第一次的示数小于第二次的示数，说明第一次接入的电阻丝的电阻值较 （选填“大”或“小”）。由此可知，该探究实验中用到的实验方法还有 。
（3）在探究“导体电阻 R 与导体的长度 L 的关系”时，某同学采集到的实验数据如下表所示，不考虑温度对电阻的影响，则可以得出导体电阻与导体长度的关系是 。
Ω

33. 在“用电流表测电流”的实验中，某同学连接的电路如图所示。
（1）连接电路前，开关应 ；
（2）闭合开关后，观察到灯 L1 L2 ；（选填“发光”或“不发光”）
（3）通过分析电路连接情况，请指出该电路存在的问题是 （写出一条即可）；
（4）请在原图上只改动一根导线，符合 L1 、 L2 并联，电流表 A1 测干路电流，A2 测灯 L2 的电流，开关控制所有用电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。

34. 某实验小组用如图中的实验器材探究“电流与电压、电阻的关系”。实验探究分两步进行：一是保持电阻不变，探究电流与电压的关系；二是保持电压不变，探究电流与电阻的关系。
（1）在图中，用笔画线代替导线完成电路连接。
（2）连接电路时，开关 S 应处于 状态，滑动变阻器的滑片 P 应位于最 端（填“左”或“右”）。
（3）图中甲、乙是根据实验数据绘制的图象，其中正确表示电阻不变，电流随电压变化的图象是 （填“甲”或“乙”）图。该实验探究运用了 法。
（4）综合图中甲、乙图象可得到的结论是 。

35. 在探究串联电路规律时，小军认为小灯泡在靠近电源正极位置比它靠近电源负极位置亮。请你设计一个实验，证明小军的说法是错误的．画出实验电路图，并简述实验步骤和实验现象。

五、作图题（共1小题；共13分）
36. 在虚线框按顺序画出如图所示实物图的电路图。

六、科普阅读题（共1小题；共8分）
37. 阅读《欧姆定律和电击》回答问题。
欧姆定律和电击
电击的伤害作用主要是由于电流通过人体引起的。由欧姆定律可知，电流依赖于人体的电阻及人体上所施加的电压。人体电阻不仅因人而异，还依赖于我们所处的环境，变化范围从浸泡在盐水中时的 100 Ω 到皮肤非常干燥时的 500000 Ω。假如我们用干燥的双手分别去触摸电池的两极，在一只手到另一只手之间形成回路，我们预计提供的电阻约为 100000 Ω。如果电池的电压是 12 V，我们通常不会感觉到其产生了电流，如果是 24 V 电压的话，极敏感的人最多有点刺痛感。但是假如我们的皮肤是潮湿的话，24 V 的电压就让我们感觉非常不适。下表描述了不同大小的电流对人体的影响。
电流I/A影响0.001能感觉到0.002有痛感0.010能引起不自主的肌肉收缩0.015无法控制肌肉0.070假如通过心脏将产生停跳,持续时间超过1 s很可能会致命
每年都有许多人因普通的 220 V 电路产生的电流死亡。当你穿着鞋站在地上，如果你的手不小心触摸到漏电的 220 V 灯具，就会有 220 V 的电压加在你的手和地面之间，这个电流可能还不足以产生严重的危害。但是，如果你光脚站在潮湿的浴缸里，且这个浴缸通过管道与地面相连，那么你和地面之间的电阻就会非常小。你的手到地面之间的总电阻是如此之小，就算是 220 V 的电压也会在你身体里产生导致很大伤害的电流。要记住，洗澡的时候绝对不能去触摸电器！吹风机等设备开关周围聚集的水珠会把电流传导给用户。虽然蒸馏水是良好的绝缘体，但是由于存在于普通自来水中的离子大大降低了水的电阻。这些离子可能是某些物质溶解产生的，特别是盐。通常情况下，你皮肤上的汗水蒸发后会留下盐层，当你的皮肤潮湿时，你皮肤的电阻会降低到几百欧姆。
受到电击时，你身体的一部分与另一部分之间必然存在电压。大部分电流将通过沿连接这两点最小电阻的路径流过。假设你从桥上跌落，然后设法抓住了一根高压线，阻止了下落。只要你没有接触其他电势（注：两点间的电压就是这两点电势相减的差值）不一样的位置，你完全不会受到电击。就算电线的电势比地面电势高几千几万伏，即便你用两只手抓住同一根高压线，也不会有明显的电荷从一只手流到另一只手。这是因为你两只手之间的电势没有明显的差别。但是，如果你一只手抓着这根电线，用另一只手抓住不同电势的其他电线 ⋯ 那就糟了！我们已经看到了鸟类能停在高压线上落脚。它们身体每一部分的电势都和高压线上的电势相同，所以它们完全不会触电。
根据文中信息，回答下面的小题：
（1）根据材料内容，人类的下列哪些行为可能是致命的?
A．穿着厚橡胶靴单手碰触到电压为 220 V 的电线
B．光脚踩地上时碰触到电压为 220 V 的电线
C．淋浴后马上在淋浴房里使用电吹风机干燥头发
D．一个人单手抓住一根高压线吊在空中
（2）根据材料内容推测，鸟类的下列哪些行为是安全的?
A．同一根高压线上的两只鸟相互喂食
B．不同高压线上的两只鸟相互喂食
C．站在钢架上啄高压线
D．在高压电线杆上筑巢
（3）根据材料内容，假如某天你参加一场篮球赛刚结束后，双手不小心短暂碰触了 12 V 电源的两极，这个行为对你的影响最有可能是
A．没有电击感觉
B．手指有电击疼痛
C．手臂肌肉麻痹失控
D．可能会致命
（4）根据材料，你认为“人体的安全电压不高于 36 V”的说法是否科学?你认为国家在制定相关的“安全电压”标准时，应该怎么做才比较科学? 。

七、计算题（共1小题；共13分）
38. 在图（a）所示的电路中，电源电压为 12 伏且不变。电阻 R1 的阻值为 20 欧，滑动变阻器 R2 上标有“50 Ω 2 A”字样。闭合电键 S，电压表的示数为 4 伏。求：
（1）电流表的示数；
（2）电阻 R2 连入电路的阻值；
（3）若移动滑动变阻器滑片 P 到某位置时，发现两电表中有一个表的指针如图（b）所示。小明和小华两位同学通过分析、计算分别求出了此时电流表和电压表的示数，他们的分析、计算过程及结论如下表所示。
分析计算过程结论小明若电压表达到满刻度,则U1=3伏,I=I1=U1R1=3伏20欧=0.15安电压表的示数为3伏电流表的示数为0.15安小华若电流表达到满刻度,则I1=0.6安,U1=I1R1=0.6安×20欧=12伏电流表的示数为0.6安电压表的示数为12伏
①请判断：小明的分析、计算过程及结论是 的，小华的分析计算过程及结论是 的。（均选填“正确”或“错误”）
②若小明和小华的分析、计算过程及结论有错，请简述理由。
答案
第一部分
1. B
2. D
3. A
4. A
5. B
【解析】干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；
铜丝是导电，能使小灯泡发光，故B正确；
塑料袋不易导电，属于绝缘体，不能使小灯泡发光，故C错误；
陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。
6. A
【解析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片 P 向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接 A 接线柱），滑动变阻器采用“一上一下”的接法，故 M 接 A，N 接 D。
7. C
【解析】电流表和电压表在使用前都应检查指针是否指零，使用时，都要根据估测选择合适的量程，无法估测的情况下都先用大量程“试触”，且电流都从电表的“+”接线柱流入，“−”流出（如果正、负接线柱接反，电流表的指针会反向偏转）。电流表使用时必须和用电器串联；电压表使用时和用电器并联。由于电流表的内阻非常小，不能将两接线柱直接接到电源的两极上，否则会烧毁电源或电流表；由于电压表的内阻非常大，可以将两接线柱直接接到电源的两极上，测量的是电源电压。
8. A
【解析】当开关 S 闭合后，A项中两灯泡和电源、开关串联，故A正确；B项中两灯泡并联，故B不正确；C项中与开关 S 并联的灯泡被短路，只有一个灯泡接入电路中，故C不正确；D项中两灯泡并联，故D不正确。故选A。
9. C
【解析】在寒冷的冬天里，人们常常通过两手互搓来取暖，这是通过做功的方法来改变内能的，故A错误；用铁锤锻打工件，工件会变得越来越热，是通过做功的方式改变物体内能的，故B错误；炒菜时，菜变得越来越热是通过热传递的方式使物体变得越来越热的，故C正确；用气筒给轮胎打气，筒壁变得越来越热，是通过做功的方式改变物体内能的，故D错误。
10. B
【解析】定值电阻的阻值不变，由欧姆定律 I=UR 可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其 I−U 图象是一条过原点的倾斜直线，所以B符合题意。
11. D
【解析】电流表的 0∼3 A 量程的分度值为 0.1 A，0∼0.6 A 的量程的分度值为 0.02 A，实验中用 0∼0.6 A 量程，所以从刻度盘上读数是从 0∼3 A 量程的刻度盘读数的 15，实际电流为 I=15×2.3 A=0.46 A。
12. B
13. B
14. A
【解析】当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．根据 I=UR+Rʹ 可知变阻器 R 阻值增大，电路电流就会减小．
15. D
【解析】由题图甲可知，R 、 Rt 串联，电压表测 Rt 两端电压，当电压表的示数最大，即 Ut=3 V 时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得，定值电阻 R 两端的电压 UR=U−Ut=6 V−3 V=3 V，则电路中的电流 I=URR=3 V40 Ω=0.075 A，热敏电阻的阻值 Rt=UtI=3 V0.075 A=40 Ω，由图象可知，此电路允许的最高环境温度为 30∘C，A错误；当温度表的示数为 0∘C 时，热敏电阻 Rt 的阻值不为零，根据串联电路的分压作用知，热敏电阻 Rt 两端的电压不为零，电压表的示数不为零，B错误；若增大电源电压 U，电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律 I=UR 知电路的电流增大，热敏电阻的阻值 Rt 减小，电路可测量的最高温度减小，C错误；若 U 增大 3 V，即电源电压为 3 V+6 V=9 V，R 增大 45 Ω，此时电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为 9 V−3 V=6 V，由欧姆定律 I=UR 知此时电路的电流为 Iʹ=UʹRʹ=6 V(40 Ω+45 Ω)=685 A，热敏电阻的阻值为 Rtʹ=UtIʹ=3 V685 A=42.5 Ω，由图乙知此时电路可测量的最高温度大于 30∘C，即电路可测量的最高温度将增大，D正确。
第二部分
16. C， D
17. A， D
【解析】A. 企鹅呼出“白气”的过程中，发生了液化现象，而液化要放出热量，因此呼出气体的内能将减小，故A正确；
B. 热传递的条件是有温度差，因此两只企鹅的体表温度相同，它们“牵手”时不会发生热传递，故B错误；
C. 南极地区蕴藏丰富的天然气资源，天然气在常用的燃料中，其热值属于比较大的，故C错误；
D. 内能是物体内部所有分子做无规则热运动的动能和分子势能的总和，一切物体都有内能，故冰山也有内能，故D正确。
18. A， D
【解析】（1）因为两端导体由同种材料制成、长度相同，由图可知细导体横截面积小，所以电阻大；
（2）串联电路中各处的电流相等，两段导体是串联关系，所以通过两导体的电流相等；
故选AD。
19. A， D
【解析】（1）先闭合开关 S，电流从正极出发经开关 S 、甲电流表、灯泡 L2 回负极，电流表甲测 L2 的电流，则甲表有示数，乙表无电流经过，故没有示数，故A正确；
（2）再闭合 S1，两灯泡并联，电流表甲测干路电流，电流表乙测 L2 支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为 S1 断开时乙表的示数为 0，再 S1 闭合时，乙表有示数，因此这个过程乙表的示数变大。故D正确，BC错误。
第三部分
20. 比热容
21. 4.6×107
22. （1）8×104；0.08；
（2）3.6；3.6×10−3．
【解析】（1）80 V=80×103 mV=8×104 mV；80 V=80×10−3 kV=0.08 kV；
（2）3.6×103 mV=3.6×103×10−3 V=3.6 V；3.6×103 mV=3.6×103×10−6 V=3.6×10−3 kV．
23. 10；9；10
24. 5；35；6
25. 亮；亮；亮；不亮；亮；不亮
26. 大于；引力
【解析】分子间既有引力又有斥力，当分子之间的距离变大时，分子之间的作用力表现为引力；把干净的玻璃板用细线吊在弹簧测力计的下面，使玻璃板水平接触水面，然后缓慢地向上提起测力计，直到玻璃板离开水面，在玻璃板刚离开水面前，玻璃分子与水分子间的距离变大，分子的作用力表现为引力，此时测力计的示数大于玻璃板受到的重力。
27. 做功；传递的
【解析】火柴在与火柴盒摩擦时，摩擦生热，将机械能转化为内能，火柴的内能增加，温度升高，使火柴燃烧。这是通过做功的方法改变了火柴的内能。
将火柴放在温度非常高的火焰上，内能由温度高的火焰传递到温度低的火柴上，使火柴点燃。这是通过热传递的方法使火柴点燃的。
28. 7
29. 滑动变阻器；越大；R1
【解析】由电路图可知，R1 为定值电阻，具有保护电路的作用，R2 为滑动变阻器；当车越重时，滑动变阻器接入电路的电阻越小，电路总电阻越小，根据 I=UR 可知，电源电压一定时，电路总电阻越小，电路中电流越大，车重表的示数越大。若车重表是电压表改装而成的，现将它与 R1 并联，当车越重时，滑动变阻器接入电路的电阻越小，电路总电阻越小，根据 I=UR 可知，电源电压一定时，电路总电阻越小，电路中电流越大，根据 U=IR 可知，电阻 R1 两端的电压越大，即车重表的示数越大。
30. 短路；断路
【解析】分析电路可知 R1 、 R2 串联，电压表 V 测量 R1 两端电压。
若电流表示数为零，说明电路故障是断路，若只有 R1 断路，则电压表会有示数，根据电压表也没有示数，说明 R2 一定断路；
用完好的电阻 R 替换 R2，闭合电键，如果只有电流表示数不为零，那说明 R1 没有断路，但电压表示数为零，那说明电阻 R1 短路了。
第四部分
31. （1） 质量
【解析】要探究不同液体的吸热本领，需要取初温相同、质量相同的不同液体。
（2） 等于
【解析】相同加热器加热相同时间，加热器放出的热量相等，不计热量损失，则甲、乙吸收的热量相等。
（3） 小于
【解析】甲和乙相比，在达到相同温度时，乙需要加热的时间更长，说明它吸收的热量更多，因此甲液体的比热容小于乙液体的比热容。
32. （1） A 、 B
【解析】要探究导体电阻大小与导体材料是否有关，则要保证其他条件不变，即导体的长度和横截面积相同，而材料不同。故应选用 AB 两根电阻丝。
（2） 大；转换法
【解析】实验中，两次电流表指针均有偏转，且第一次的示数小于第二次的示数，由 R=UI 可知，说明第一次接入的电阻丝的电阻值较大，由此可知，该探究实验中用到的实验方法不但有控制变量法还有转换法，这是将电路中电流的变化通过灯泡的亮暗和电流表的示数来表现。
（3） 导体电阻与导体长度成正比
【解析】根据实验数据可知，不考虑温度对电阻的影响，可以看出导体电阻与导体长度成正比。
33. （1） 断开
【解析】为防止连接实物电路图的过程中出现电流过大烧毁元件的现象发生，
连接实物时开关必须处于断开的状态；
（2） 发光；不发光
【解析】由实物图可知：灯 L1 正常接在电路中，灯泡 L2 被短路，因此灯 L1 发光，灯 L2 不发光；
（3） L2 被短路或电流表 A2 正负接线柱接反
【解析】该电路存在的问题是：电流表 A1 与 L2 并联，L2 被短路，电路中的问题还有：电流表 A2 正负接线柱接反了；
（4）
【解析】根据题目要求，两灯并联，电流表 A1 测干路电流，串联在干路中，A2 测灯 L2 的电流，与 L2 串联在同一支路中，开关控制所有用电器，开关串联接在干路中，实物电路图如图 a 所示，根据实物电路图作出实验电路图，如图 b 所示。
34. （1）
接 C 或 D 都正确
【解析】实物图中滑动变阻器未连入电路，图中 A 点已连入，根据滑动变阻器的使用规则，把滑动变阻器的 C（或 D）接线柱与开关右边的接线柱相连，如下图所示。
（2） 断开；右
【解析】连接电路时，开关要处于断开状态；闭合开关前，滑动变阻器要滑到最大阻值处，分析实物图可知，当滑片滑到最右端时滑动变阻器阻值最大。
（3） 乙；控制变量
【解析】分析甲图可知，横坐标是电阻，纵坐标是电流，表示当电压一定时，电流与电阻的关系；而乙图表示电阻不变时，电流与电压的关系。均采用控制变量法。
（4） 导体中的电流与导体两端的电压成正比，与导体的电阻成反比
【解析】由甲图可知，电流随电阻的增大而减小，可得出在电压一定时，电流与电阻成反比；由乙图可知，电流随电压的增大而增大，可得出在电阻一定时，电流与电压成正比。
35. 将 A 、 B 两只小灯泡如图组装电路，观察 A 的亮度，将两灯泡位置互换，再次观察 A 的亮度，发现两次亮度相同。
第五部分
36. 如图所示。
第六部分
37. （1） BC
【解析】穿着厚橡胶靴单手碰触到电压为 220 V 的电线，此时没有电流通过人体，不会触电，故A错误；
光脚踩地上时碰触到电压为 220 V 的电线，此时加在人体两端的电压为 220 V，超过了人体的安全电压，会产生触电事故，故B正确；
淋浴后马上在淋浴房里使用电吹风机干燥头发，由于淋浴房里湿气比较大，水比较多，容易发生触电事故，故C正确；
一个人单手抓住一根高压线吊在空中时，没有电流通过人体，故不会发生触电事故，故D错误。
（2） A
【解析】同一根高压线上的两只鸟相互喂食，此时没有电流通过鸟的身体，不会触电，故A正确；
不同高压线上的两只鸟相互喂食时，加在鸟身体两端有较大的电压，能发生触电事故，故B错误；
站在钢架上啄高压线，此时会构成通路，有电流通过鸟，会发生触电事故，故C错误；
在高压电线杆上筑巢，当小鸟用金属物筑巢时，由于金属是导体，因此会形成短路，造成触电事故，故D错误；
（3） C
【解析】通常情况下，皮肤上的汗水蒸发后会留下盐层，当皮肤潮湿时，皮肤的电阻会降低到几百欧姆，双手不小心短暂碰触了 12 V 电源的两极，此时通过人体的电流会超过 0.015 A 以上，所以手臂肌肉麻痹失控，故C正确；
（4） 不科学；应针对不同的环境条件，制定不同的安全电压值
【解析】由于在不同的环境下，人体的电阻是不同的，加在人体的电压为 36 V 时，通过人体的电流也会发生变化，人的电阻越小，通过的电流越大，所以规定是不科学的，应针对不同的环境条件，制定不同的安全电压值。
第七部分
38. （1） 0.2 A
（2） 40 Ω
（3） 错误；正确；R2=60 Ω>50 Ω
【解析】因为本题中得电路是串联电路，假设小明的正确，
当电压表达到满刻度，则 U1=3 V，电路中的电流为 0.15 A，
需要滑动变阻器接入电路中的电阻：R2ʹ=U2ʹI2ʹ=U−U1ʹI2ʹ=12 V−3 V0.15 A=60 Ω>50 Ω，
所以即使将滑动变阻器全部接入电路中也不可能使电压表的示数小于 3 V，因此小明的结论是错误的。
