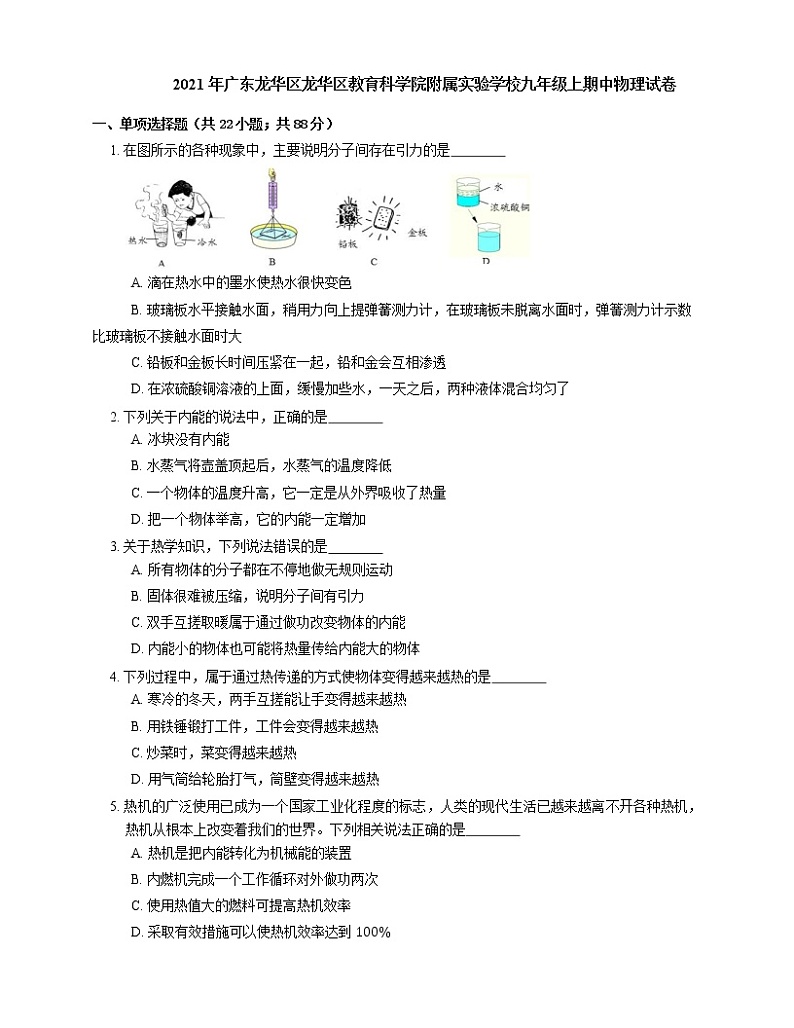

2021年广东龙华区龙华区教育科学院附属实验学校九年级上期中物理试卷

这是一份2021年广东龙华区龙华区教育科学院附属实验学校九年级上期中物理试卷，共14页。试卷主要包含了单项选择题，双项选择题，填空题，实验题，作图题，简答题，计算题等内容，欢迎下载使用。

一、单项选择题（共22小题；共88分）
1. 在图所示的各种现象中，主要说明分子间存在引力的是
A. 滴在热水中的墨水使热水很快变色
B. 玻璃板水平接触水面，稍用力向上提弹簧测力计，在玻璃板未脱离水面时，弹簧测力计示数比玻璃板不接触水面时大
C. 铅板和金板长时间压紧在一起，铅和金会互相渗透
D. 在浓硫酸铜溶液的上面，缓慢加些水，一天之后，两种液体混合均匀了

2. 下列关于内能的说法中，正确的是
A. 冰块没有内能
B. 水蒸气将壶盖顶起后，水蒸气的温度降低
C. 一个物体的温度升高，它一定是从外界吸收了热量
D. 把一个物体举高，它的内能一定增加

3. 关于热学知识，下列说法错误的是
A. 所有物体的分子都在不停地做无规则运动
B. 固体很难被压缩，说明分子间有引力
C. 双手互搓取暖属于通过做功改变物体的内能
D. 内能小的物体也可能将热量传给内能大的物体

4. 下列过程中，属于通过热传递的方式使物体变得越来越热的是
A. 寒冷的冬天，两手互搓能让手变得越来越热
B. 用铁锤锻打工件，工件会变得越来越热
C. 炒菜时，菜变得越来越热
D. 用气筒给轮胎打气，筒壁变得越来越热

5. 热机的广泛使用已成为一个国家工业化程度的标志，人类的现代生活已越来越离不开各种热机，热机从根本上改变着我们的世界。下列相关说法正确的是
A. 热机是把内能转化为机械能的装置
B. 内燃机完成一个工作循环对外做功两次
C. 使用热值大的燃料可提高热机效率
D. 采取有效措施可以使热机效率达到 100%

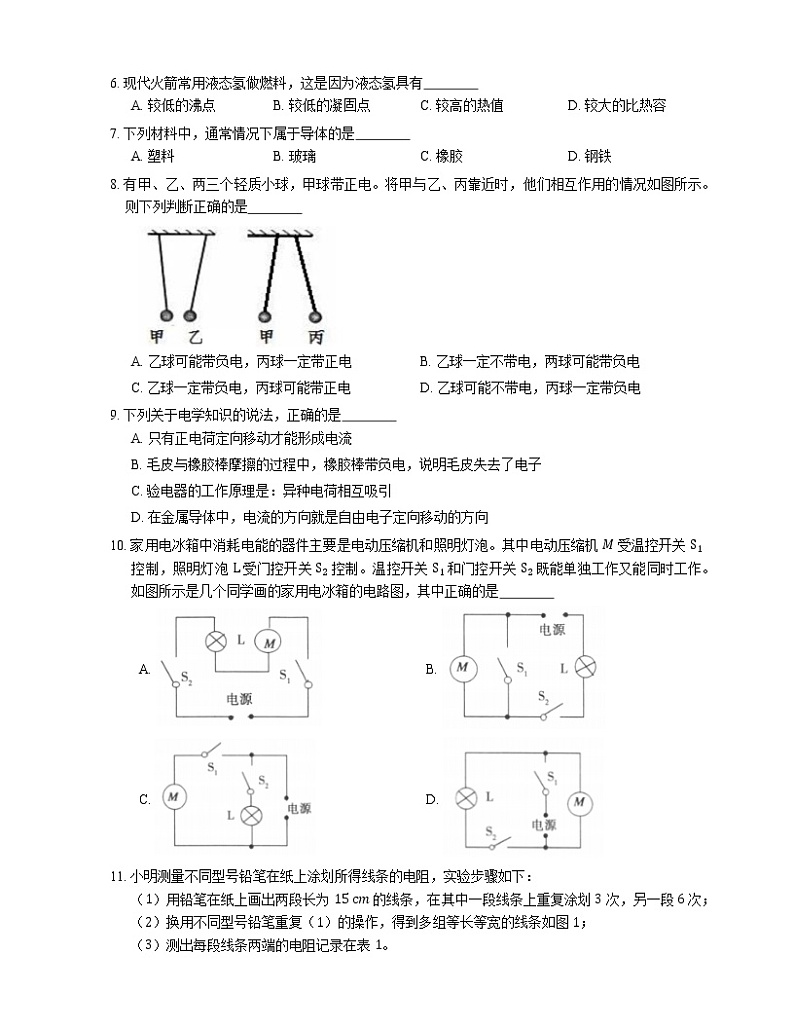

6. 现代火箭常用液态氢做燃料，这是因为液态氢具有
A. 较低的沸点B. 较低的凝固点C. 较高的热值D. 较大的比热容

7. 下列材料中，通常情况下属于导体的是
A. 塑料B. 玻璃C. 橡胶D. 钢铁

8. 有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是
A. 乙球可能带负电，丙球一定带正电B. 乙球一定不带电，两球可能带负电
C. 乙球一定带负电，丙球可能带正电D. 乙球可能不带电，丙球一定带负电

9. 下列关于电学知识的说法，正确的是
A. 只有正电荷定向移动才能形成电流
B. 毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子
C. 验电器的工作原理是：异种电荷相互吸引
D. 在金属导体中，电流的方向就是自由电子定向移动的方向

10. 家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡。其中电动压缩机 M 受温控开关 S1 控制，照明灯泡 L 受门控开关 S2 控制。温控开关 S1 和门控开关 S2 既能单独工作又能同时工作。如图所示是几个同学画的家用电冰箱的电路图，其中正确的是
A. B.
C. D.

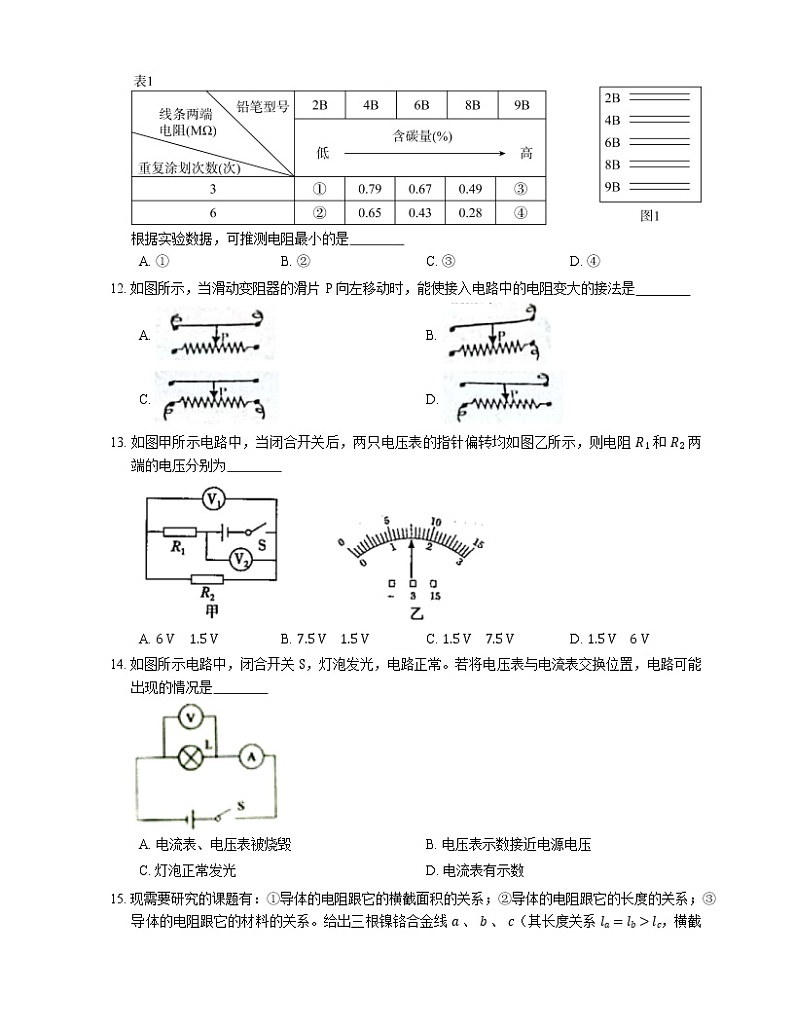

11. 小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为 15 cm 的线条，在其中一段线条上重复涂划 3 次，另一段 6 次；
（2）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图 1；
（3）测出每段线条两端的电阻记录在表 1。
根据实验数据，可推测电阻最小的是
A. ①B. ②C. ③D. ④

12. 如图所示，当滑动变阻器的滑片 P 向左移动时，能使接入电路中的电阻变大的接法是
A. B.
C. D.

13. 如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻 R1 和 R2 两端的电压分别为
A. 6 V 1.5 VB. 7.5 V 1.5 VC. 1.5 V 7.5 VD. 1.5 V 6 V

14. 如图所示电路中，闭合开关 S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是
A. 电流表、电压表被烧毁B. 电压表示数接近电源电压
C. 灯泡正常发光D. 电流表有示数

15. 现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。给出三根镍铬合金线 a 、 b 、 c（其长度关系 la=lb>lc，横截面积关系 Sa>Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是
A. 只有①B. 只有②C. ①和②D. ①、②和③

16. 一段导体，若在其两端加上 8 V 电压，导体中的电流为 2 A，当电路发生开路时，此时该导体的电阻为
A. 16 Ω B. 8 Ω C. 4 Ω D. 0 Ω

17. 通过实验研究得出“导体中的电流与电压的关系”的科学家是
A. 安培B. 伏特C. 库仑D. 欧姆

18. 一节干电池的电压是
A. 220 伏B. 36 伏C. 24 伏D. 1.5 伏

19. 根据下表中的数据，下列判断正确的是
一些物质的比热容[ ]
水4.2×103铝0.88×103煤油、冰2.1×103干泥土0.84×103沙石0.92×103铜0.39×103
A. 物质的比热容与物质的状态无关
B. 在阳光照射下，干泥土比湿泥土升温慢
C. 质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多
D. 因为水的比热容较大，所以沿海地区比内陆地区昼夜温差大

20. 如图所示，粗心的小强把电流表当作电压表接在了 L1 的两端。此时如果闭合开关，一定会发生
A. 电源短路B. 电流表损坏C. L2 的灯丝烧断D. L1 不亮

21. 如图所示的电路中，要使电阻 R1 和 R2 串联，甲、乙、丙三只电表应依次是
A. 电流表、电流表、电压表B. 电压表、电流表、电压表
C. 电压表、电流表、电流表D. 电流表、电压表、电流表

22. 某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是( )
A. 断开开关S，更换灯泡重新实验
B. 断开开关S，增加电池的节数重新实验
C. 断开开关S，拆掉导线重新连接电路
D. 观察电流表的示数是否为零，判断电路是否断路

二、双项选择题（共1小题；共4分）
23. 小明根据下表所提供的几种物质的比热容得出以下几个结论，其中正确的是
A. 液体的比热容一定都比固体大
B. 质量相等的水和煤油，吸收相等热量后，煤油温度变化大
C. 同一物质发生物态变化后，比热容不变
D. 质量相等的铝块和铜块升高相同的温度，铝块吸收的热量多

三、填空题（共1小题；共6分）
24. 汽车发动机常用水来做冷却剂，这是因为水的比热容较 ，发动机开始工作一段时间后，水箱中水的内能会 （选填“增加”或“减少”），若发动机的水箱中贮有 10 kg 水，当水温升高 20∘C 时，水吸收的热量是 J。[ c水=4.2×103 J/(kg⋅∘C) ]。

四、实验题（共2小题；共18分）
25. 小红同学在探究并联电路的电流关系时，连接的实验电路如图所示。
（1）请你说明在开关 S 闭合后观察到的现象 。
（2）请你改动图中一根导线的连接位置，闭合开关 S 后，使两灯都发光，且电流表都有正常示数。（在需要改动的导线上画“×”，并画出改动后的连线）
（3）电路改动后再闭合开关 S，小红同学根据电流表 A1 和 A2 的示数可以得到的实验结论是 。
（4）小伟同学帮助小红同学在电路中又添加了一块电流表，他们利用再次改动后的电路进行实验，得到的实验结论是：在并联电路中，干路电流等于支路电流之和，且支路电流相等。你认为他们的实验是否还有值得改进之处?如果有，应该如何改进? 。

26. 在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：
（1）请用笔划线代替导线，按电路图将实物连接起来。
（2）连线的时候，开关要 ，滑动变阻器的作用是 。
（3）移动滑动变阻器的滑片，使电压表的示数为 2 V，读出并记下电流值；再将 5 Ω 的电阻改接成 10 Ω 的电阻，发现电压表示数大于 2 V，于是他下一步的操作是：将滑动变阻器的滑片向 （填“左”或“右”） 移动（以电路图来判断 ），使 并记下电流值；再改接 20 Ω 的电阻，重复上述实验。

五、作图题（共3小题；共39分）
27. 在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键 S，向右移动变阻器的滑片，电流表的示数变小。

28. 根据以下要求，设计电路，用笔画线代替导线在图丙中画出相应的实物连接图。（导线不能交叉）要求：
①只闭合 S1 时，L1 、 L2 都发光；
②只闭合 S2 时，两灯均不发光；
③ S1 、 S2 都闭合时，L1 发光、 L2 不发光。

29. 在如图所示的里填上适当的电表符号，填上后要求电路成为正确的并联电路。

六、简答题（共1小题；共13分）
30. 小明观察到了以下与物理有关的现象：①炒菜放盐，很快变咸；②从滑梯上滑下，臀部有灼热感；③夏天深圳比广州凉爽。
请你选取两种现象，用学过的物理知识解释。

七、计算题（共2小题；共26分）
31. 小陈观察家中新安装的天然气热水器铭牌（如图），获得如下信息：热效率为 88%，表示该热水器工作时，天然气完全燃烧时有 88% 的化学能转化为水的内能，小陈为了核对铭牌上的数据是否准确，他接通热水器工作开关，当流出 40 kg 热水时，让热水器停止工作。已知热水器输入冷水温度是 15∘C，输出的热水温度为 40∘C，观察天然气表得知用了 0.15 m3 的天然气，天然气的热值为 3.2×107 J/m3。求：
（1）测量过程中，流过热水器的水吸收的热量是多少?
（2）该热水器的实际效率是多少?
（3）若改用太阳能热水器烧水，热水器集热管的采光面积为 1.5 m2，太阳能热水器热效率为 40%。太阳光的日照强度（E）为 1.0×103 J/( m2⋅ s ）（日照强度表示每平方米面积上 1 秒钟得到的太阳光的能量）。则太阳能热水器需要照射多少秒才能达到上述测量中水吸收的热量?

32. 某公司生产一钟电热毯，让它在 220 V 电压下工作。如果使电热丝中通过的电流为 0.25 A，需要截取多长的规格是 40 Ω/m 的电阻线。
答案
第一部分
1. B
2. B
【解析】一切物体在任何时候都具有内能。所以 0∘C 物体也有内能。A不符合题意。
水蒸气对外做功内能减小，温度降低。B符合题意。
使物体内能增大，温度升高的方法有做功和热传递两种，故C错误，不符合题意。
内能大小跟物体的质量、状态、温度有关。把一个物体举高质量不变，温度不变，内能不变。故D错误，不符合题意。
3. B
【解析】所有物体的分子都在不停地做无规则运动；故A正确；
固体很难被压缩，说明分子间有斥力；故B错误；
双手互搓取暖属于通过做功改变物体的内能；故C正确；
热量是从高温物体传向低温物体，故内能小的物体也可能将热量传给内能大的物体；故D正确。
4. C
【解析】在寒冷的冬天里，人们常常通过两手互搓来取暖，这是通过做功的方法来改变内能的，故A错误；用铁锤锻打工件，工件会变得越来越热，是通过做功的方式改变物体内能的，故B错误；炒菜时，菜变得越来越热是通过热传递的方式使物体变得越来越热的，故C正确；用气筒给轮胎打气，筒壁变得越来越热，是通过做功的方式改变物体内能的，故D错误。
5. A
【解析】A、热机是利用内能来工作的机器，其中能量的转化是将内能转化为机械能的机械，故 A 正确；B、四冲程内燃机的一个工作循环包括四个冲程，一个工作循环对外做一次功，故 B 不正确；C、燃料的热值是燃料的特性，燃料的热值大，只能说明完全燃烧 1 kg 的燃料放出的热量多，而热机的效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比，采用使用热值大的燃料，并不能提高热机的效率，故 C 不正确；D、热机工作时，总要克服摩擦做功，总有部分能量散失到空中，用来做有用功的能量一定小于燃料完全燃烧产生的能量，所以热机效率一定小于 1，故 D 不正确。故选 A。
6. C
【解析】运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放岀更多的热量，故C正确；
7. D
8. A
9. B
【解析】电荷的定向移动形成电流，而电荷包括正电荷和负电荷，故A错误；
毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，是由于毛皮失去电子，橡胶棒得到了电子形成的，故B正确；
验电器的原理：同种电荷相互排斥；故C错误；
在金属导体中，电流是由于自由电子定向移动形成的，但电流方向与自由电子移动的方向相反，故D错误。
10. C
11. D
12. B
13. A
14. B
15. C
【解析】给出三根镍铬合金线 a 、 b 、 c（其长度关系 la=lb>lc，横截面积关系 Sa>Sb=Sc），
（1）如果取 a 、 b 两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系。故①可以完成；
（2）如果取 b 、 c 两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小。据此可以研究导体的电阻跟它的长度的关系。故②可以完成；
（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求。故③不能完成。
综上所述，可以完成的研究课题是①和②。
故选：C。
16. C
【解析】由 I=UR 可得，导体的电阻：
R=UI=8 V2 A=4 Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当电路发生开路时，此时该导体的电阻仍为 4 Ω 不变。
17. D
18. D
19. C
【解析】比热容是物质本身的一种特性，与物质的种类有关，由表中的数据可知，水的比热容和冰的比热容是不同的，故比热容的大小与状态有关，故A错误；
干泥土的比热容要小于湿泥土的比热容，在同等质量、同样吸热的情况下，干泥土的温度上升的高，故B错误；
已知 c铜砂石的比热容较小，吸收或放出相同的热量，温度变化大，所以内陆地区昼夜温差较大，故D错误。
20. D
21. B
【解析】电压表只能与用电器并联，因此 R1 和 R2 两端只能为电压表，中间那个圆圈必须填入电流表，这样组成的是串联电路。
22. D
【解析】【分析】电路中各元件串联连接，当滑动变阻器阻值最大时，灯泡不亮；可以先根据电流表有无示数检测电路的故障，然后根据故障问题进行处理。
【解析】解：
AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光；故D正确。
故选：D。
【点评】本题主要考查用电流表检测电路故障，会根据电流示数判断电路的故障，并能够对故障进行处理。
第二部分
23. B， D
【解析】A.液体的比热容不一定比固体的大，比如：冰比水银的比热容大，故A错误；
B.质量相等的水和煤油吸收相等的热量后，根据公式 Q=cmΔt 知，煤油的温度变化大，故B正确；
C.同一物质发生物态变化后，比热容改变。比如水和冰的比热容不同，故C错误；
D.质量相等的铝和铜，升高相同的温度，根据吸热公式 Q=cmΔt 知，铝吸收的热量多，故D正确。
第三部分
24. 大；增加；8.4×105
【解析】（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，故汽车发动机常用水来做冷却剂；
（2）发电机工作后，温度升高，水箱中的水吸热，温度升高、内能增大；
（3）水吸收的热量：Q吸=cmΔt=4.2×103 J/(kg⋅∘C)×10 kg×20∘C=8.4×105 J。
第四部分
25. （1） L1 不发光，L2 发光；A1 无示数，A2 有示数
【解析】由图中可知，导线与 L1 与电流表 A1 串联后的部分电路并联，所以 L1 与电流表 A1 将被短路，L1 不会发光，A1 也没有示数；有电流通过 L2 和 A2，所以 L2 发光，A2 有示数。
（2）
【解析】要探究并联电路的电流关系，所以应将两灯泡并联，可通过改动导线将 L2 接入支路中。
（3） 干路上的电流大于支路上的电流
【解析】由图可知，A2 测干路上的电流，A1 测支路上的电流，根据电流表 A1 和 A2 的示数可得：干路上的电流大于支路上的电流。
（4） 换用不同规格的灯泡进行实验
【解析】在并联电路中，干路电流等于支路电流之和，但支路电流不一定相等；小伟和小红的实验结论是：支路电流相等，说明当时他们所用两个小灯泡的规格是相同的，为得出普遍结论，应换用不同规格的小灯泡进行实验。
26. （1） 实物连接如下图：
【解析】因为电源电压由两节干电池提供，所以电压表选择 0∼3 V 量程；假设电压全部加在电阻水面，最大电流为 3 V5 Ω=0.6 A，所以电流表选择 0∼0.6 A 量程；电压表以外的其它元件组成串联电路，电压表与电阻并联。
（2） 断开；使定值电阻两端的电压不变
【解析】在连接电路过程中，为防止短路烧坏元件或电源，开关要断开。
探究电流与电阻的关系，由于定值电阻阻值较小，为保护电路，滑动变阻器滑片要处于最大阻值处。实验过程中，要改变接入电路的电阻，同时保持接入电路的电阻两端电压不变。电阻改变，两端电压要保持不变，需要移动滑动变阻器的滑片，改变滑动变阻器接入电路的电阻大小。
（3） 右；电压表的示数等于 2 V
【解析】在串联电路中，定值电阻由 5 Ω 增大为 10 Ω，两端电压相应增大，不再是 2 V。要使 10 Ω 电阻两端电压降低为 2 V，需要增大滑动变阻器两端电压。根据串联电阻两端电压与其阻值成正比，滑动变阻器接入电路的电阻要增大，由图知，需向右调节滑片，直到电压表示数为 2 V。
第五部分
27.
【解析】闭台电键 S，向右移动变阻器的滑片，电流表的示数变小表明电路中电阻变大，据此可知滑动变阻器应该选择左下边的接线柱，电源电源为 6 V，小灯泡的电阻约为 10 Ω，所以通过小灯泡的最大电流 I=UR=6 V10 Ω=0.6 A，所以电流表选择小量程即可，电路连接如答图。
28.
【解析】由题意可知，两灯应串联，开关 S1 应在干路上，开关 S2 与 L2 灯并联，当 S2 闭合时，则 L2 被短路，如答图所示。
29.
【解析】要使两只灯泡并联，必须：闭合开关，电流从电源正极出发分为两支：一支经下方的电表、左面的灯泡、上方的电表回到电源负极，所以此时的两个电表均为电流表；另一支经下面的电表、上面灯泡回到负极，所以中间“”中不能有电流通过，故为电压表，电路连接关系如下：
第六部分
30. （1）现象：炒菜放盐，很快变咸 解释：温度越高，分子无规则运动越剧烈
（2）现象：从滑梯上滑下，臀部有灼热感 解释：做功可以改变物体的内能
（3）现象：夏天深圳比广州凉爽 解释：水的比热容大，温度变化小
第七部分
31. （1） 4.2×106 J
【解析】热水器中的水吸收的热量：
；
（2） 87.5%
【解析】天然气完全燃烧放出的热量：
Q放=qV=3.2×107 J/m3×0.15 m3=4.8×106 J；
热水器的热效率 η=Q吸Q放×100%=4.2×106 J4.8×106 J×100%=87.5%。
（3） 700 s
【解析】由题意可得，ηSEt=Q吸，
即 40%×1.5 m2×1.0×103 J/(m2⋅s)×t=4.2×106 J，
解得 t=700 s。
32. 22 m
