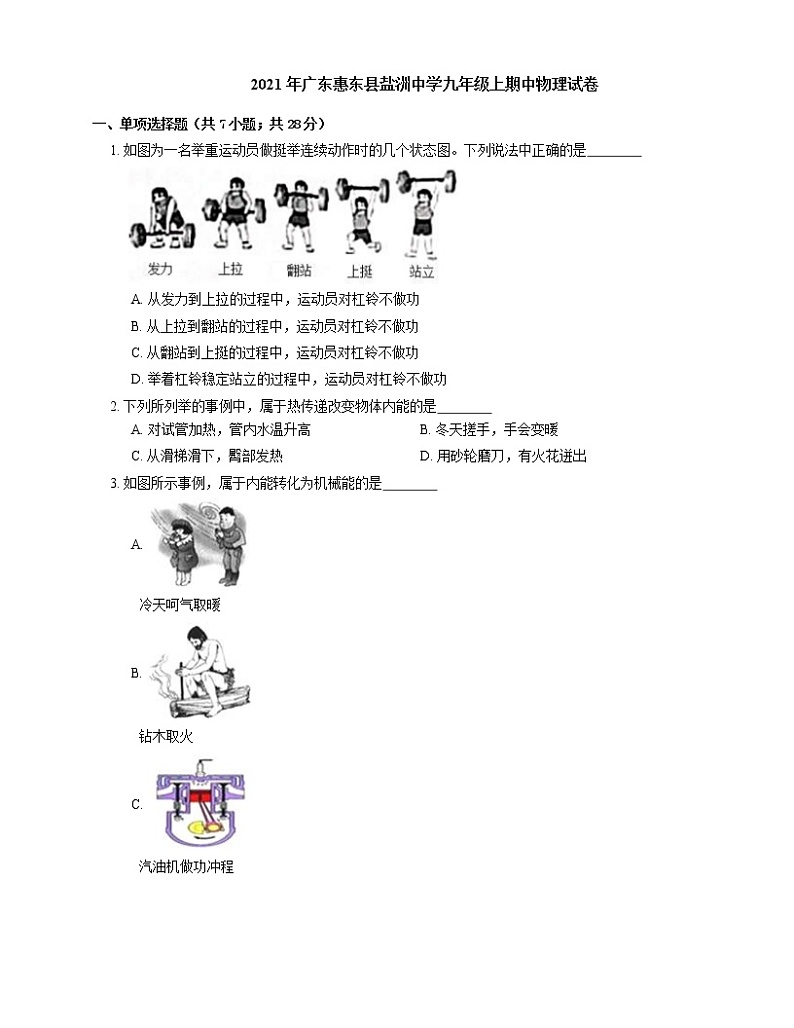

2021年广东惠东县盐洲中学九年级上期中物理试卷
展开
这是一份2021年广东惠东县盐洲中学九年级上期中物理试卷，共12页。试卷主要包含了单项选择题，填空题，解答题，实验题，作图题等内容，欢迎下载使用。
一、单项选择题（共7小题；共28分）
1. 如图为一名举重运动员做挺举连续动作时的几个状态图。下列说法中正确的是
A. 从发力到上拉的过程中，运动员对杠铃不做功
B. 从上拉到翻站的过程中，运动员对杠铃不做功
C. 从翻站到上挺的过程中，运动员对杠铃不做功
D. 举着杠铃稳定站立的过程中，运动员对杠铃不做功
2. 下列所列举的事例中，属于热传递改变物体内能的是
A. 对试管加热，管内水温升高B. 冬天搓手，手会变暖
C. 从滑梯滑下，臀部发热D. 用砂轮磨刀，有火花迸出
3. 如图所示事例，属于内能转化为机械能的是
A.
冷天呵气取暖
B.
钻木取火
C.
汽油机做功冲程
D.
下滑时臀部发热

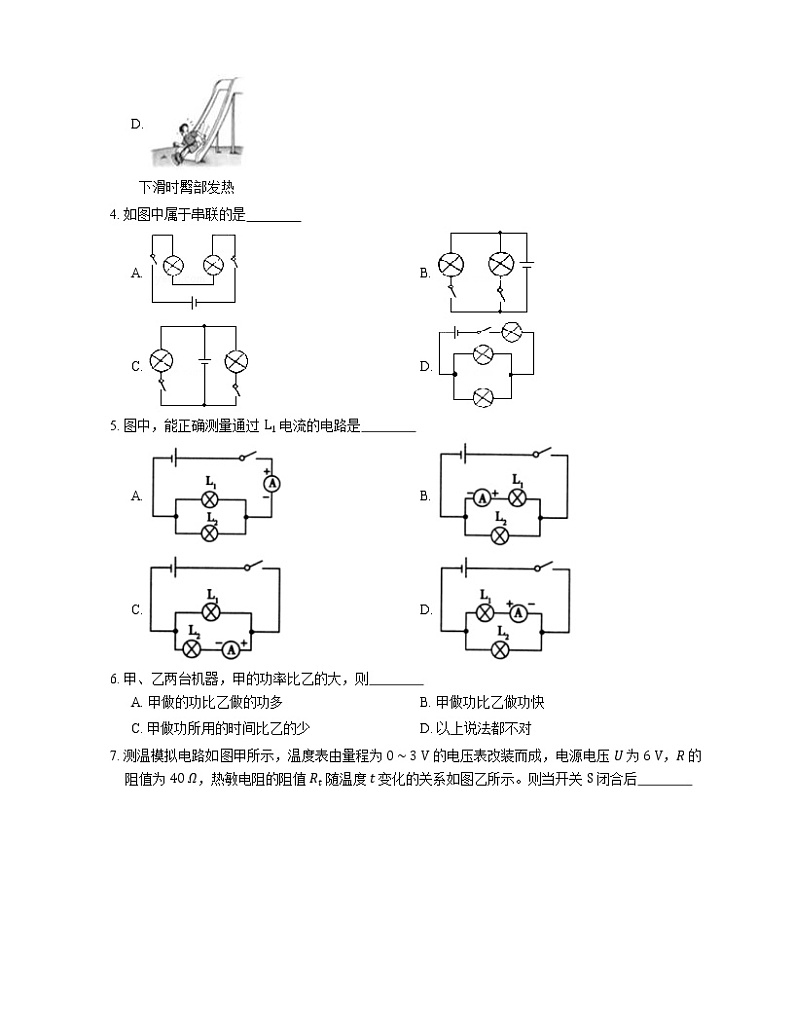

4. 如图中属于串联的是
A. B.
C. D.
5. 图中，能正确测量通过 L1 电流的电路是
A. B.
C. D.
6. 甲、乙两台机器，甲的功率比乙的大，则
A. 甲做的功比乙做的功多B. 甲做功比乙做功快
C. 甲做功所用的时间比乙的少D. 以上说法都不对

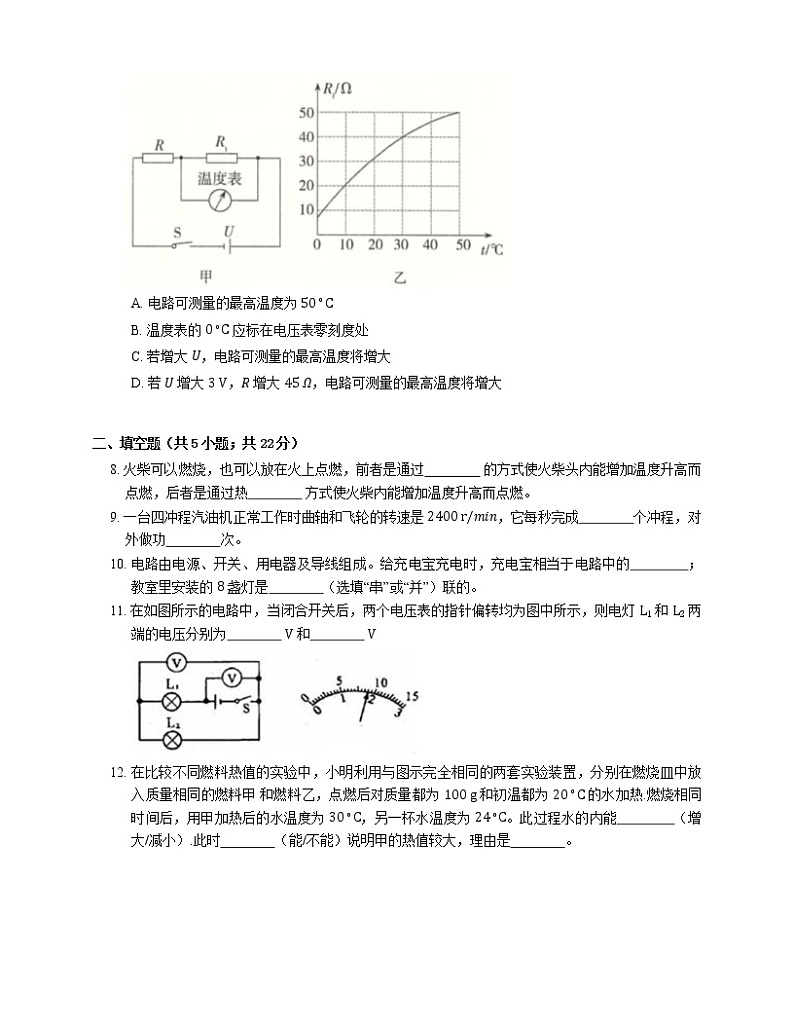

7. 测温模拟电路如图甲所示，温度表由量程为 0∼3 V 的电压表改装而成，电源电压 U 为 6 V，R 的阻值为 40 Ω，热敏电阻的阻值 Rt 随温度 t 变化的关系如图乙所示。则当开关 S 闭合后
A. 电路可测量的最高温度为 50∘C
B. 温度表的 0∘C 应标在电压表零刻度处
C. 若增大 U，电路可测量的最高温度将增大
D. 若 U 增大 3 V，R 增大 45 Ω，电路可测量的最高温度将增大
二、填空题（共5小题；共22分）
8. 火柴可以燃烧，也可以放在火上点燃，前者是通过 的方式使火柴头内能增加温度升高而点燃，后者是通过热 方式使火柴内能增加温度升高而点燃。
9. 一台四冲程汽油机正常工作时曲轴和飞轮的转速是 2400 r/min，它每秒完成 个冲程，对外做功 次。
10. 电路由电源、开关、用电器及导线组成。给充电宝充电时，充电宝相当于电路中的 ；教室里安装的 8 盏灯是 （选填“串”或“并”）联的。
11. 在如图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电灯 L1 和 L2 两端的电压分别为 V 和 V
12. 在比较不同燃料热值的实验中，小明利用与图示完全相同的两套实验装置，分别在燃烧皿中放入质量相同的燃料甲 和燃料乙，点燃后对质量都为 100 g 和初温都为 20∘C 的水加热.燃烧相同时间后，用甲加热后的水温度为 30∘C，另一杯水温度为 24∘C。此过程水的内能 （增大/减小）.此时 （能/不能）说明甲的热值较大，理由是 。
三、解答题（共7小题；共91分）
13. 观察图中的烟和小旗，分析甲、乙两车相对于房子的运动情况：
乙车相对于房子的运动情况：
① 可能 ；
② 可能 ；
③ 可能 但运动速度小于风速。
14. 用如图所示的滑轮组将重为 4.2 N 的物体匀速提升 0.1 m，所用时间为 5 s，拉力 F 大小为 2 N，求：
（1）拉力的功率。
（2）滑轮组的机械效率。
15. 如图是“探究物体的动能跟哪些因素有关”的实验装置图。
（1）若让同一钢球 A 分别从斜槽不同的高度由静止开始滚下，高度 h 越高，钢球运动到水平面时速度越 ，木块 B 被撞得越远。这反映出物体的动能与物体的 ( 选填“质量”或“速度”) 有关。
（2）若让不同质量的钢球从斜槽同一高度由静止开始滚下，速度相同时，质量越 的钢球将木块 B 撞得越远。这反映出物体的动能与物体的 ( 选填“质量”或“速度”) 有关。
（3）若斜槽光滑，小球从斜槽顶端由静止滚到斜面底部的过程中，其机械能 ( 选填“变大”、“不变”或“变小”)。
16. 如图所示，是建筑工人利用滑轮组从竖直深井中提取泥土的情形。某次操作中，工人用 400 N 的拉力 F 在 1 分钟内将总重为 900 N 的泥土匀速提升 5 m。在这段时间内：（不计摩擦）
（1）拉力 F 所做的有用功是多少?
（2）拉力 F 做功的功率是多少?
（3）动滑轮重力是多少?
（4）滑轮组的机械效率是多大?
17. 如图所示的电路中，R1 的阻值为 10 Ω，只闭合开关 S1 时电流表的示数为 0.3 A，再闭合开关 S2 后，电流表的示数为 0.45 A，求：
（1）电源电压；
（2） R2 的阻值。
18. 质量是 2 kg 的水，温度从 20∘C 升高到 80∘C，需要吸收多少热量?[水的比热容为 ]。
19. 有一天，小芳的弟弟问她，她穿在身上的化纤材料的衣服经常会吸附在身体上是什么原因。小芳利用所掌握的知识向弟弟解释了这一现象，弟弟很高兴。请你说出小芳是怎样向弟弟解释这一现象的。
四、实验题（共1小题；共16分）
20. 图甲是“测量小灯泡电功率”的实验电路。电源电压为 6 V 且保持不变，小灯泡的额定电压为 3.8 V。
（1）闭合开关前，滑动变阻器的滑片 P 应置于 端（选填“A”或“B”）。
（2）小明根据甲图画对应电路图，但还没有画完整，请你帮他将乙图中的电路补充完整。
（3）若闭合开关后，发现灯泡不亮，电压表没有示数，电流表有示数，该故障的原因可能是 （请选择）。
A.灯泡短路
B.灯泡断路
C.滑动变阻器“上上”接入电路
D.滑动变阻器断路
（4）解决故障后，闭合开关，移动滑片 P 到某个位置时，电压表的示数为 3 V，若想测量小灯泡的额定功率，应将滑片 P 向 （选填“A”或“B”）端移动，使电压表的示数达到额定电压，这时电流表的示数为 0.2 A，则小灯泡的额定功率为 W。
（5）若电压表的 0∼15 V 量程坏了，在不更换仪器的情况，调整电路，将 ，也可完成实验，此时应该调节滑动变阻器使电压表示数为 V，读出电流表示数，计算出灯泡的额定功率。
（6）不用电压表，只用两个电流表也可以测灯泡的额定功率，如图丙所示，R0=10 Ω，其中关键的一步是必须调节滑动变阻器，使电流表 A2 的示数为 A 时，再读出电流表 A1 的示数，就能计算出小灯泡的额定功率。
五、作图题（共3小题；共39分）
21. 如图所示的电路中，甲、乙是两只电表。闭合开关 S 后，两灯都能发光。请你在圆圈内填入电流表和电压表的符号。
22. 一根绳子只能承受 3000 N 的力，你怎样组装滑轮组才能把 104 N 的重物提起来?要求既有定滑轮，又有动滑轮，且滑轮个数最少（滑轮重、绳重及摩擦均不计）。
23. 根据如图所示的电路图，用笔画线代替导线，连接实物电路。
答案
第一部分
1. D
【解析】从发力到上拉的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故A错；从上拉到翻站的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故B错；从翻站到上挺的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故C错；举着杠铃稳定站立的过程中，运动员施加了力，但杠铃没移动距离，所以人对杠铃不做功，故D正确。
2. A
3. C
【解析】冬天对手哈气，手吸热温度升高，属于能量的转移，不是能量的转化，A不符合题意；
钻木取火是克服摩擦做功，使物体的温度升高，将机械能转化为内能，B不符合题意；
内燃机做功冲程中，燃气对外做功，将燃气的内能转化为活塞的机械能，C符合题意；
从滑梯上滑下时臀部发热，是克服摩擦做功，使物体的温度升高，将机械能转化为内能，D不符合题意。
4. A
【解析】A图中电流只有一条路径，各元件依次连接，属串联电路；
BC图中电流有两条路径，为并列连接，属并联电路；
D图中电流有两条路径，并且干路上串联一个灯泡，则为混联电路。
5. B
6. B
7. D
【解析】由题图甲可知，R 、 Rt 串联，电压表测 Rt 两端电压，当电压表的示数最大，即 Ut=3 V 时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得，定值电阻 R 两端的电压 UR=U−Ut=6 V−3 V=3 V，则电路中的电流 I=URR=3 V40 Ω=0.075 A，热敏电阻的阻值 Rt=UtI=3 V0.075 A=40 Ω，由图象可知，此电路允许的最高环境温度为 30∘C，A错误；当温度表的示数为 0∘C 时，热敏电阻 Rt 的阻值不为零，根据串联电路的分压作用知，热敏电阻 Rt 两端的电压不为零，电压表的示数不为零，B错误；若增大电源电压 U，电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律 I=UR 知电路的电流增大，热敏电阻的阻值 Rt 减小，电路可测量的最高温度减小，C错误；若 U 增大 3 V，即电源电压为 3 V+6 V=9 V，R 增大 45 Ω，此时电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为 9 V−3 V=6 V，由欧姆定律 I=UR 知此时电路的电流为 Iʹ=UʹRʹ=6 V(40 Ω+45 Ω)=685 A，热敏电阻的阻值为 Rtʹ=UtIʹ=3 V685 A=42.5 Ω，由图乙知此时电路可测量的最高温度大于 30∘C，即电路可测量的最高温度将增大，D正确。
第二部分
8. 做功；传递的
【解析】火柴在与火柴盒摩擦时，摩擦生热，将机械能转化为内能，火柴的内能增加，温度升高，使火柴燃烧。这是通过做功的方法改变了火柴的内能。
将火柴放在温度非常高的火焰上，内能由温度高的火焰传递到温度低的火柴上，使火柴点燃。这是通过热传递的方法使火柴点燃的。
9. 80；20
【解析】飞轮转速是 2400 r/min，合 40 r/s，表示每秒钟飞轮转动 40 圈，因为一个工作循环完成四个冲程，活塞往复运动 2 次，曲轴和飞轮转动 2 周，对外做功 1 次，所以，该汽油机每秒完成 80 个冲程，对外做功 20 次。
10. 用电器；并
【解析】给充电宝充电时，充电宝消耗电能、转化为化学能，相当于简单电路中的用电器。教室里安裝的 8 盏灯是并联的，互不影响。
11. 7.2；1.8
【解析】 ① 由电路图可知：灯泡 L1 、 L2 串联，电压表 V1 测的是灯泡 L1 、 L2 的串联电压，电压表 V2 测的是灯泡 L2 两端的电压．
② 由上述分析知：电压表 V1 的示数应大于 V2 的示数；由题意知，两电压表的指针位置相同，则它们的量程不同；
电压表 V1 的量程是 0∼15 V，由图知它的示数 UV1=9 V；电压表 V2 的量程是 0∼3 V，由图知它的读数 UV2=1.8 V．
③ 电压表 V2 测的是灯泡 L2 两端的电压，所以灯泡 L2 两端的电压 U2=UV2=1.8 V；
由于灯泡 L1 、 L2 串联，电压表 V1 测的是灯泡 L1 与 L2 的串联总电压，由串联电路的特点知：灯泡 L1 两端的电压 U1=UV1−UV2=9 V−1.8 V=7.2 V．
12. 增大；不能；相同时间内消耗的两种燃料质量不一定相等
第三部分
13. ① 向右运动；② 静止；③ 向左运动
【解析】由图中的信息可以判断出：因为房子的烟向左飘，所以风是向左吹，所以乙车运动状态有三种可能：
① 向右运动；
② 静止；
③ 向左运动，但运动速度小于风速。
14. （1） 拉力的功率为 0.12 W；
【解析】拉力 F 移动的距离：
s=3 h=3×0.1 m=0.3 m，
拉力做功：
W总=Fs=2 N×0.3 m=0.6 J，
拉力做功功率：
P=W总t=0.6 J5 s=0.12 W；
（2） 滑轮组的机械效率 70%。
【解析】 W有=Gh=4.2 N×0.1 m=0.42 J
η=W有W总×100%=0.42 J0.6 J×100%=70%．
15. （1） 大；速度；
（2） 大；质量；
（3） 不变
16. （1） 拉力 F 所做的有用功是 4500 J；
【解析】 W有用=Gh=900 N×5 m=4500 J；
（2） 拉力 F 做功的功率是 100 W；
【解析】由图知，n=3，s=nh=3×5 m=15 m，
W总=FS=400 N×15 m=6000 J，
P=W总t=6000 J60 s=100 W；
（3） 动滑轮重力是 300 N；
【解析】不计摩擦和绳重，F=G物+G动3，因此 G动=3F−G物=3×400 N−900 N=300 N；
（4） 滑轮组的机械效率是 75%。
【解析】滑轮组的机械效率：η=W有用W总×100%=4500 J6000 J×100%=75%。
17. （1） 电源电压是 3 V。
【解析】电源电压 U=U1=IR1=0.3 A×10 Ω=3 V。
（2） R2 的阻值是 20 Ω。
【解析】开关 S1 与 S2 都闭合时，两电阻并联，
由并联电路的特点可知，流过电阻 R2 的电流
I2=I′−I=0.45 A−0.3 A=0.15 A，
电阻 R2 的阻值的阻值 R2=UI2=3 V0.15 A=20 Ω。
18. 水需要吸收 5.04×105 J 的热量
【解析】
19. 容易发生摩擦起电现象。衣服与身体摩擦带上异种电荷而互相吸引。（或带电体可以吸引轻小物体）
第四部分
20. （1） B
【解析】开关闭合前，滑动变阻器要接入最大阻值。即滑片处于 B 端。
（2）
【解析】观察实物图，滑动变阻器左部分接入电路。如答图。
（3） A
【解析】电流表有示数排除断路，C选项滑动变阻器上上接入电路时，灯泡可以亮，不合题意。
（4） A；0.76
【解析】测量额定电压，需要使灯泡在额定状态下工作，即电压为 6 V，所以要减小滑动变阻器阻值，滑片左移。即向 A 移动。
根据公式 P=UI=3.8 V×0.2 A=0.76 W。
（5） 电压表并联接在滑动变阻器两端；2.2
【解析】由于电压表大量程损坏、小灯泡的额定电压又大于 3 V。根据串联分压，使用电压表测滑动变阻器两端电压，使其为电源总电压与灯泡额定电压差值即可：6 V−3.8 V=2.2 V。
（6） 0.38
【解析】要测量小灯泡的额定功率，小灯泡两端的电压为额定电压 3.8 V，并联电路两端电压相等，则定值电阻两端电压也为 3.8 V。又已知 R0=10 Ω，
则 I2=UR0=3.8 V10 Ω=0.38 A。
第五部分
21. 如答图所示：
22. 用一个定滑轮和两个动滑轮组合成一个滑轮组，如图所示。
【解析】确定动滑轮上承担重物的绳子的根数；由 F=1nG，可得 n=GF=104 N3000 N≈3.3，根据“收尾法”的原则，应有 4 根绳子与动滑轮相连承担重物，而 4 根绳子承担重物的滑轮组所用滑轮的最少个数为 3 个。3 个滑轮绕出 4 根绳子的方案只有一种，即一个定滑轮和两个动滑轮组合。
23.
【解析】由电路图可知，两灯泡并联，电流表测干路电流，开关 S1 控制干路，开关 S2 与灯 L2 串联，控制灯 L2；从电源正极出发，先把开关 S1 、电流表、灯 L2 、开关 S2 串联起来，回到电源负极，然后把灯 L1 并联在灯 L2 与开关 S2 的串联电路两端，实物图如图所示：
一、单项选择题（共7小题；共28分）
1. 如图为一名举重运动员做挺举连续动作时的几个状态图。下列说法中正确的是
A. 从发力到上拉的过程中，运动员对杠铃不做功
B. 从上拉到翻站的过程中，运动员对杠铃不做功
C. 从翻站到上挺的过程中，运动员对杠铃不做功
D. 举着杠铃稳定站立的过程中，运动员对杠铃不做功
2. 下列所列举的事例中，属于热传递改变物体内能的是
A. 对试管加热，管内水温升高B. 冬天搓手，手会变暖
C. 从滑梯滑下，臀部发热D. 用砂轮磨刀，有火花迸出
3. 如图所示事例，属于内能转化为机械能的是
A.
冷天呵气取暖
B.
钻木取火
C.
汽油机做功冲程
D.
下滑时臀部发热
4. 如图中属于串联的是
A. B.
C. D.
5. 图中，能正确测量通过 L1 电流的电路是
A. B.
C. D.
6. 甲、乙两台机器，甲的功率比乙的大，则
A. 甲做的功比乙做的功多B. 甲做功比乙做功快
C. 甲做功所用的时间比乙的少D. 以上说法都不对
7. 测温模拟电路如图甲所示，温度表由量程为 0∼3 V 的电压表改装而成，电源电压 U 为 6 V，R 的阻值为 40 Ω，热敏电阻的阻值 Rt 随温度 t 变化的关系如图乙所示。则当开关 S 闭合后
A. 电路可测量的最高温度为 50∘C
B. 温度表的 0∘C 应标在电压表零刻度处
C. 若增大 U，电路可测量的最高温度将增大
D. 若 U 增大 3 V，R 增大 45 Ω，电路可测量的最高温度将增大
二、填空题（共5小题；共22分）
8. 火柴可以燃烧，也可以放在火上点燃，前者是通过 的方式使火柴头内能增加温度升高而点燃，后者是通过热 方式使火柴内能增加温度升高而点燃。
9. 一台四冲程汽油机正常工作时曲轴和飞轮的转速是 2400 r/min，它每秒完成 个冲程，对外做功 次。
10. 电路由电源、开关、用电器及导线组成。给充电宝充电时，充电宝相当于电路中的 ；教室里安装的 8 盏灯是 （选填“串”或“并”）联的。
11. 在如图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电灯 L1 和 L2 两端的电压分别为 V 和 V
12. 在比较不同燃料热值的实验中，小明利用与图示完全相同的两套实验装置，分别在燃烧皿中放入质量相同的燃料甲 和燃料乙，点燃后对质量都为 100 g 和初温都为 20∘C 的水加热.燃烧相同时间后，用甲加热后的水温度为 30∘C，另一杯水温度为 24∘C。此过程水的内能 （增大/减小）.此时 （能/不能）说明甲的热值较大，理由是 。
三、解答题（共7小题；共91分）
13. 观察图中的烟和小旗，分析甲、乙两车相对于房子的运动情况：
乙车相对于房子的运动情况：
① 可能 ；
② 可能 ；
③ 可能 但运动速度小于风速。
14. 用如图所示的滑轮组将重为 4.2 N 的物体匀速提升 0.1 m，所用时间为 5 s，拉力 F 大小为 2 N，求：
（1）拉力的功率。
（2）滑轮组的机械效率。
15. 如图是“探究物体的动能跟哪些因素有关”的实验装置图。
（1）若让同一钢球 A 分别从斜槽不同的高度由静止开始滚下，高度 h 越高，钢球运动到水平面时速度越 ，木块 B 被撞得越远。这反映出物体的动能与物体的 ( 选填“质量”或“速度”) 有关。
（2）若让不同质量的钢球从斜槽同一高度由静止开始滚下，速度相同时，质量越 的钢球将木块 B 撞得越远。这反映出物体的动能与物体的 ( 选填“质量”或“速度”) 有关。
（3）若斜槽光滑，小球从斜槽顶端由静止滚到斜面底部的过程中，其机械能 ( 选填“变大”、“不变”或“变小”)。
16. 如图所示，是建筑工人利用滑轮组从竖直深井中提取泥土的情形。某次操作中，工人用 400 N 的拉力 F 在 1 分钟内将总重为 900 N 的泥土匀速提升 5 m。在这段时间内：（不计摩擦）
（1）拉力 F 所做的有用功是多少?
（2）拉力 F 做功的功率是多少?
（3）动滑轮重力是多少?
（4）滑轮组的机械效率是多大?
17. 如图所示的电路中，R1 的阻值为 10 Ω，只闭合开关 S1 时电流表的示数为 0.3 A，再闭合开关 S2 后，电流表的示数为 0.45 A，求：
（1）电源电压；
（2） R2 的阻值。
18. 质量是 2 kg 的水，温度从 20∘C 升高到 80∘C，需要吸收多少热量?[水的比热容为 ]。
19. 有一天，小芳的弟弟问她，她穿在身上的化纤材料的衣服经常会吸附在身体上是什么原因。小芳利用所掌握的知识向弟弟解释了这一现象，弟弟很高兴。请你说出小芳是怎样向弟弟解释这一现象的。
四、实验题（共1小题；共16分）
20. 图甲是“测量小灯泡电功率”的实验电路。电源电压为 6 V 且保持不变，小灯泡的额定电压为 3.8 V。
（1）闭合开关前，滑动变阻器的滑片 P 应置于 端（选填“A”或“B”）。
（2）小明根据甲图画对应电路图，但还没有画完整，请你帮他将乙图中的电路补充完整。
（3）若闭合开关后，发现灯泡不亮，电压表没有示数，电流表有示数，该故障的原因可能是 （请选择）。
A.灯泡短路
B.灯泡断路
C.滑动变阻器“上上”接入电路
D.滑动变阻器断路
（4）解决故障后，闭合开关，移动滑片 P 到某个位置时，电压表的示数为 3 V，若想测量小灯泡的额定功率，应将滑片 P 向 （选填“A”或“B”）端移动，使电压表的示数达到额定电压，这时电流表的示数为 0.2 A，则小灯泡的额定功率为 W。
（5）若电压表的 0∼15 V 量程坏了，在不更换仪器的情况，调整电路，将 ，也可完成实验，此时应该调节滑动变阻器使电压表示数为 V，读出电流表示数，计算出灯泡的额定功率。
（6）不用电压表，只用两个电流表也可以测灯泡的额定功率，如图丙所示，R0=10 Ω，其中关键的一步是必须调节滑动变阻器，使电流表 A2 的示数为 A 时，再读出电流表 A1 的示数，就能计算出小灯泡的额定功率。
五、作图题（共3小题；共39分）
21. 如图所示的电路中，甲、乙是两只电表。闭合开关 S 后，两灯都能发光。请你在圆圈内填入电流表和电压表的符号。
22. 一根绳子只能承受 3000 N 的力，你怎样组装滑轮组才能把 104 N 的重物提起来?要求既有定滑轮，又有动滑轮，且滑轮个数最少（滑轮重、绳重及摩擦均不计）。
23. 根据如图所示的电路图，用笔画线代替导线，连接实物电路。
答案
第一部分
1. D
【解析】从发力到上拉的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故A错；从上拉到翻站的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故B错；从翻站到上挺的过程中，运动员对杠铃施加一个向上的力，杠铃向上移动了距离，所以人对杠铃做了功，故C错；举着杠铃稳定站立的过程中，运动员施加了力，但杠铃没移动距离，所以人对杠铃不做功，故D正确。
2. A
3. C
【解析】冬天对手哈气，手吸热温度升高，属于能量的转移，不是能量的转化，A不符合题意；
钻木取火是克服摩擦做功，使物体的温度升高，将机械能转化为内能，B不符合题意；
内燃机做功冲程中，燃气对外做功，将燃气的内能转化为活塞的机械能，C符合题意；
从滑梯上滑下时臀部发热，是克服摩擦做功，使物体的温度升高，将机械能转化为内能，D不符合题意。
4. A
【解析】A图中电流只有一条路径，各元件依次连接，属串联电路；
BC图中电流有两条路径，为并列连接，属并联电路；
D图中电流有两条路径，并且干路上串联一个灯泡，则为混联电路。
5. B
6. B
7. D
【解析】由题图甲可知，R 、 Rt 串联，电压表测 Rt 两端电压，当电压表的示数最大，即 Ut=3 V 时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得，定值电阻 R 两端的电压 UR=U−Ut=6 V−3 V=3 V，则电路中的电流 I=URR=3 V40 Ω=0.075 A，热敏电阻的阻值 Rt=UtI=3 V0.075 A=40 Ω，由图象可知，此电路允许的最高环境温度为 30∘C，A错误；当温度表的示数为 0∘C 时，热敏电阻 Rt 的阻值不为零，根据串联电路的分压作用知，热敏电阻 Rt 两端的电压不为零，电压表的示数不为零，B错误；若增大电源电压 U，电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律 I=UR 知电路的电流增大，热敏电阻的阻值 Rt 减小，电路可测量的最高温度减小，C错误；若 U 增大 3 V，即电源电压为 3 V+6 V=9 V，R 增大 45 Ω，此时电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为 9 V−3 V=6 V，由欧姆定律 I=UR 知此时电路的电流为 Iʹ=UʹRʹ=6 V(40 Ω+45 Ω)=685 A，热敏电阻的阻值为 Rtʹ=UtIʹ=3 V685 A=42.5 Ω，由图乙知此时电路可测量的最高温度大于 30∘C，即电路可测量的最高温度将增大，D正确。
第二部分
8. 做功；传递的
【解析】火柴在与火柴盒摩擦时，摩擦生热，将机械能转化为内能，火柴的内能增加，温度升高，使火柴燃烧。这是通过做功的方法改变了火柴的内能。
将火柴放在温度非常高的火焰上，内能由温度高的火焰传递到温度低的火柴上，使火柴点燃。这是通过热传递的方法使火柴点燃的。
9. 80；20
【解析】飞轮转速是 2400 r/min，合 40 r/s，表示每秒钟飞轮转动 40 圈，因为一个工作循环完成四个冲程，活塞往复运动 2 次，曲轴和飞轮转动 2 周，对外做功 1 次，所以，该汽油机每秒完成 80 个冲程，对外做功 20 次。
10. 用电器；并
【解析】给充电宝充电时，充电宝消耗电能、转化为化学能，相当于简单电路中的用电器。教室里安裝的 8 盏灯是并联的，互不影响。
11. 7.2；1.8
【解析】 ① 由电路图可知：灯泡 L1 、 L2 串联，电压表 V1 测的是灯泡 L1 、 L2 的串联电压，电压表 V2 测的是灯泡 L2 两端的电压．
② 由上述分析知：电压表 V1 的示数应大于 V2 的示数；由题意知，两电压表的指针位置相同，则它们的量程不同；
电压表 V1 的量程是 0∼15 V，由图知它的示数 UV1=9 V；电压表 V2 的量程是 0∼3 V，由图知它的读数 UV2=1.8 V．
③ 电压表 V2 测的是灯泡 L2 两端的电压，所以灯泡 L2 两端的电压 U2=UV2=1.8 V；
由于灯泡 L1 、 L2 串联，电压表 V1 测的是灯泡 L1 与 L2 的串联总电压，由串联电路的特点知：灯泡 L1 两端的电压 U1=UV1−UV2=9 V−1.8 V=7.2 V．
12. 增大；不能；相同时间内消耗的两种燃料质量不一定相等
第三部分
13. ① 向右运动；② 静止；③ 向左运动
【解析】由图中的信息可以判断出：因为房子的烟向左飘，所以风是向左吹，所以乙车运动状态有三种可能：
① 向右运动；
② 静止；
③ 向左运动，但运动速度小于风速。
14. （1） 拉力的功率为 0.12 W；
【解析】拉力 F 移动的距离：
s=3 h=3×0.1 m=0.3 m，
拉力做功：
W总=Fs=2 N×0.3 m=0.6 J，
拉力做功功率：
P=W总t=0.6 J5 s=0.12 W；
（2） 滑轮组的机械效率 70%。
【解析】 W有=Gh=4.2 N×0.1 m=0.42 J
η=W有W总×100%=0.42 J0.6 J×100%=70%．
15. （1） 大；速度；
（2） 大；质量；
（3） 不变
16. （1） 拉力 F 所做的有用功是 4500 J；
【解析】 W有用=Gh=900 N×5 m=4500 J；
（2） 拉力 F 做功的功率是 100 W；
【解析】由图知，n=3，s=nh=3×5 m=15 m，
W总=FS=400 N×15 m=6000 J，
P=W总t=6000 J60 s=100 W；
（3） 动滑轮重力是 300 N；
【解析】不计摩擦和绳重，F=G物+G动3，因此 G动=3F−G物=3×400 N−900 N=300 N；
（4） 滑轮组的机械效率是 75%。
【解析】滑轮组的机械效率：η=W有用W总×100%=4500 J6000 J×100%=75%。
17. （1） 电源电压是 3 V。
【解析】电源电压 U=U1=IR1=0.3 A×10 Ω=3 V。
（2） R2 的阻值是 20 Ω。
【解析】开关 S1 与 S2 都闭合时，两电阻并联，
由并联电路的特点可知，流过电阻 R2 的电流
I2=I′−I=0.45 A−0.3 A=0.15 A，
电阻 R2 的阻值的阻值 R2=UI2=3 V0.15 A=20 Ω。
18. 水需要吸收 5.04×105 J 的热量
【解析】
19. 容易发生摩擦起电现象。衣服与身体摩擦带上异种电荷而互相吸引。（或带电体可以吸引轻小物体）
第四部分
20. （1） B
【解析】开关闭合前，滑动变阻器要接入最大阻值。即滑片处于 B 端。
（2）
【解析】观察实物图，滑动变阻器左部分接入电路。如答图。
（3） A
【解析】电流表有示数排除断路，C选项滑动变阻器上上接入电路时，灯泡可以亮，不合题意。
（4） A；0.76
【解析】测量额定电压，需要使灯泡在额定状态下工作，即电压为 6 V，所以要减小滑动变阻器阻值，滑片左移。即向 A 移动。
根据公式 P=UI=3.8 V×0.2 A=0.76 W。
（5） 电压表并联接在滑动变阻器两端；2.2
【解析】由于电压表大量程损坏、小灯泡的额定电压又大于 3 V。根据串联分压，使用电压表测滑动变阻器两端电压，使其为电源总电压与灯泡额定电压差值即可：6 V−3.8 V=2.2 V。
（6） 0.38
【解析】要测量小灯泡的额定功率，小灯泡两端的电压为额定电压 3.8 V，并联电路两端电压相等，则定值电阻两端电压也为 3.8 V。又已知 R0=10 Ω，
则 I2=UR0=3.8 V10 Ω=0.38 A。
第五部分
21. 如答图所示：
22. 用一个定滑轮和两个动滑轮组合成一个滑轮组，如图所示。
【解析】确定动滑轮上承担重物的绳子的根数；由 F=1nG，可得 n=GF=104 N3000 N≈3.3，根据“收尾法”的原则，应有 4 根绳子与动滑轮相连承担重物，而 4 根绳子承担重物的滑轮组所用滑轮的最少个数为 3 个。3 个滑轮绕出 4 根绳子的方案只有一种，即一个定滑轮和两个动滑轮组合。
23.
【解析】由电路图可知，两灯泡并联，电流表测干路电流，开关 S1 控制干路，开关 S2 与灯 L2 串联，控制灯 L2；从电源正极出发，先把开关 S1 、电流表、灯 L2 、开关 S2 串联起来，回到电源负极，然后把灯 L1 并联在灯 L2 与开关 S2 的串联电路两端，实物图如图所示：
