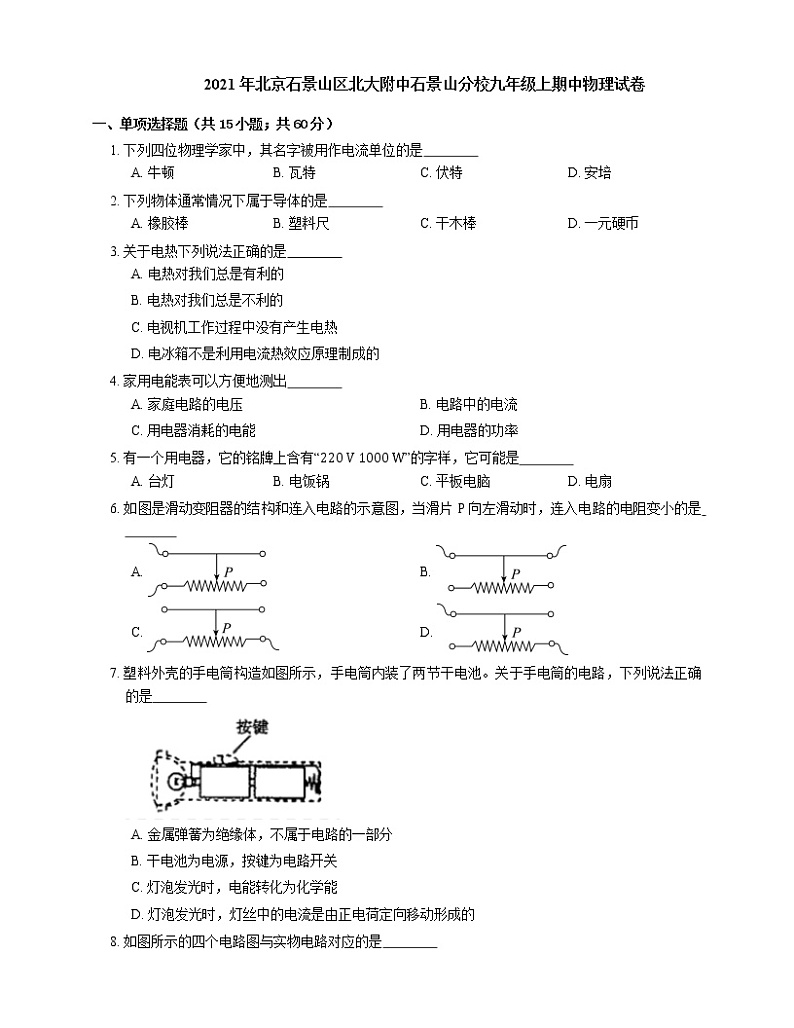

2021年北京石景山区北大附中石景山分校九年级上期中物理试卷

这是一份2021年北京石景山区北大附中石景山分校九年级上期中物理试卷，共20页。试卷主要包含了单项选择题，双项选择题，多项选择题，填空题，实验题，作图题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（共15小题；共60分）
1. 下列四位物理学家中，其名字被用作电流单位的是
A. 牛顿B. 瓦特C. 伏特D. 安培

2. 下列物体通常情况下属于导体的是
A. 橡胶棒B. 塑料尺C. 干木棒D. 一元硬币

3. 关于电热下列说法正确的是
A. 电热对我们总是有利的
B. 电热对我们总是不利的
C. 电视机工作过程中没有产生电热
D. 电冰箱不是利用电流热效应原理制成的

4. 家用电能表可以方便地测出
A. 家庭电路的电压B. 电路中的电流
C. 用电器消耗的电能D. 用电器的功率

5. 有一个用电器，它的铭牌上含有“220 V 1000 W”的字样，它可能是
A. 台灯B. 电饭锅C. 平板电脑D. 电扇

6. 如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是
A. B.
C. D.

7. 塑料外壳的手电筒构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是
A. 金属弹簧为绝缘体，不属于电路的一部分
B. 干电池为电源，按键为电路开关
C. 灯泡发光时，电能转化为化学能
D. 灯泡发光时，灯丝中的电流是由正电荷定向移动形成的

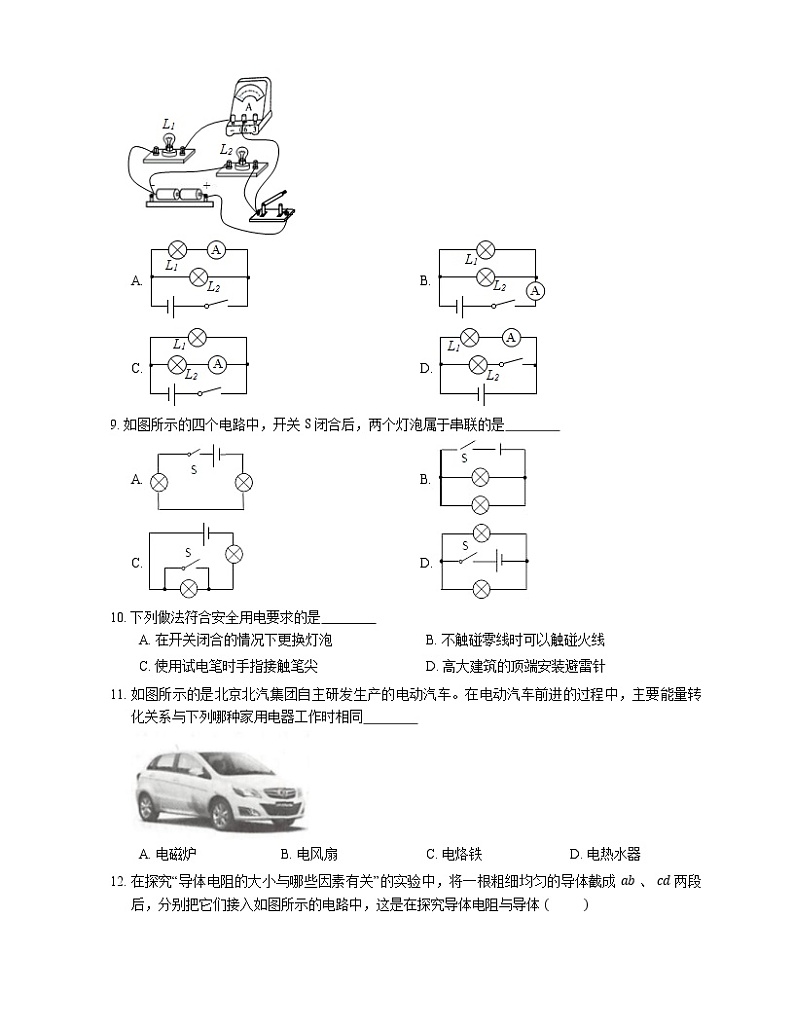

8. 如图所示的四个电路图与实物电路对应的是
A. B.
C. D.

9. 如图所示的四个电路中，开关 S 闭合后，两个灯泡属于串联的是
A. B.
C. D.

10. 下列做法符合安全用电要求的是
A. 在开关闭合的情况下更换灯泡B. 不触碰零线时可以触碰火线
C. 使用试电笔时手指接触笔尖D. 高大建筑的顶端安装避雷针

11. 如图所示的是北京北汽集团自主研发生产的电动汽车。在电动汽车前进的过程中，主要能量转化关系与下列哪种家用电器工作时相同
A. 电磁炉B. 电风扇C. 电烙铁D. 电热水器

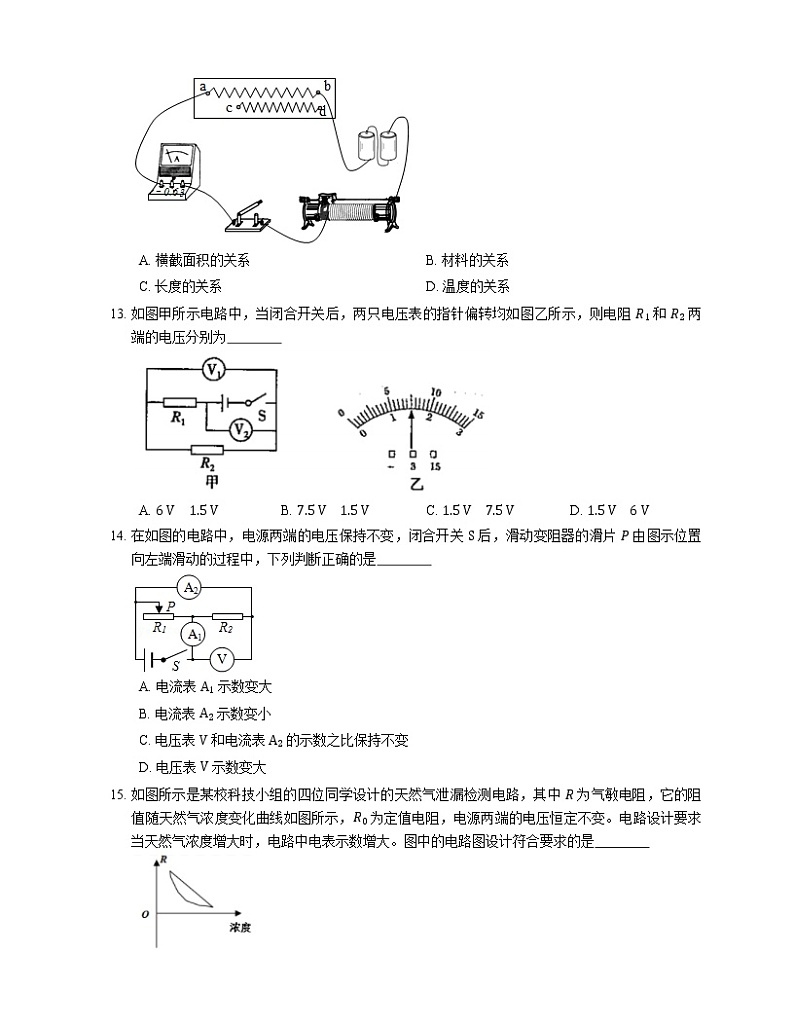

12. 在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成 ab 、 cd 两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体 ( )
A. 横截面积的关系B. 材料的关系
C. 长度的关系D. 温度的关系

13. 如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻 R1 和 R2 两端的电压分别为
A. 6 V 1.5 VB. 7.5 V 1.5 VC. 1.5 V 7.5 VD. 1.5 V 6 V

14. 在如图的电路中，电源两端的电压保持不变，闭合开关 S 后，滑动变阻器的滑片 P 由图示位置向左端滑动的过程中，下列判断正确的是
A. 电流表 A1 示数变大
B. 电流表 A2 示数变小
C. 电压表 V 和电流表 A2 的示数之比保持不变
D. 电压表 V 示数变大

15. 如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中 R 为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0 为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中的电路图设计符合要求的是
A. B.
C. D.

二、双项选择题（共4小题；共16分）
16. 下列说法中正确的是
A. 电荷的定向移动形成电流
B. 有电源就有电流
C. 电荷定向移动的方向就是电流方向
D. 金属导体中电流的方向和自由电子实际定向移动方向相反

17. 下列说法中正确的是
A. 电功率是表示电流做功快慢的物理量
B. 用电器的电功率越大，电流通过用电器做的功就越多
C. 相同时间内，电流通过用电器做的功就越多，用电器的功率就越大
D. 用电器的额定功率越大，消耗的电能就越多

18. 两个小灯泡 L1 和 L2，规格分别是“6 V，3 W”和“3 V，3 W”，分别如图甲乙所示接入电路，闭合开关 S，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是
A. 甲电路中，当电源电压为 9 V 时，两个小灯泡都正常发光
B. 甲电路中允许最大的电流为 0.5 A
C. 乙电路中，当 L2 正常发光时，干路电流为 1.25 A
D. 乙电路中，电路消耗的最大功率为 3 W

19. 小朋为了探究串并联电路中电流、电压的变化特点，他按照如图所示电路图连接实验电路。实验过程中，电源两端的电压保持不变，闭合开关 S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是
A. 若 1 为电压表，2 、 3 为电流表，则 1 示数不变，2 示数变大，3 示数不变
B. 若 1 为电压表，2 、 3 为电流表，则 1 示数不变，2 示数变小，3 示数不变
C. 若 1 为电流表，2 、 3 为电压表，则 1 、 2 示数均不变，3 示数变小
D. 若 1 为电流表，2 、 3 为电压表，则 1 、 2 示数变小，3 示数不变

三、多项选择题（共3小题；共12分）
20. 如图所示电路，下列说法中正确的是
A. 只闭合 S1，只有 L1 发光
B. 只闭合 S2，两盏灯都发光
C. 只闭合 S3，只有 L2 发光
D. 同时闭合 S1 、 S2 、 S3，两盏灯并联

21. 如图是小阳探究电流产生的热量与哪些因素有关的实验装置，其中密闭容器的容积相等，下列说法中正确的是
A. 密闭容器中需装有质量不相等的空气
B. 利用图甲的装置可以探究电流产生的热量与电阻大小是否有关
C. 利用图乙的装置可以探究电流产生的热量与电流大小是否有关
D. 该实验可以用 U 型管中液面高度差的大小来表示电流产生的热量

22. 一个标有“36 V 18 W”字样的灯泡，已知灯泡电阻随温度的升高而增大，下列说法正确的是
A. 该灯泡工作时流过它的电流一定是 0.5 A
B. 该灯泡正常工作时的电阻是 72 Ω
C. 该灯泡正常工作时的功率为 18 W
D. 给该灯泡两端加上 18 V 电压，它的实际功率大于 4.5 W

四、填空题（共3小题；共24分）
23. 单位换算：
（1）56 kV= V；
（2）700 V= mV；
（3）2 mV= V；
（4）90 mV= kV；
（5）1.5 mV= V= kV；
（6）2.5×104 V= kV

24. 如图所示，电度表的示数为 kW⋅h；如图所示，电阻箱的示数为 Ω。

25. 电功的国际单位符号是 ，日常生活和工农业生产中，我们常用 作为计量单位来计量消耗电能的多少，两种单位间的换算关系是 。

五、实验题（共6小题；共54分）
26. 如图 1 是用来探究导体电阻与哪些因素有关的电路图和器材。
（1）甲实验小组想探究导体的电阻与材料是否有关，他们可以选择导体 和 （选填“A”“B”“C”或“D”，上同），将其分别接入电路的 M 、 N 之间，闭合开关，记录电流表的示数 I1 、 I2；如果 I1≠I2，说明导体的电阻与材料 （选填“有关”或“无关”）。
（2）乙实验小组将导体 A 、 C 分别接入电路的 M 、 N 之间，闭合开关，记录电流表的示数 IA 、 IC。这是为了探究导体的电阻与 是否有关；如果 IA”、“
【解析】当把导体 A 、 C 分别接入 M 、 N 之间时，两导体的材料、长度相同，只有横截面积不同，因此探究的是导体的电阻与横截面积的关系，若 IARC。
（3） 温度；变大
【解析】当用酒精灯直接给废旧日光灯的灯丝加热时，电流表的示数变小，则说明灯丝的电阻变大，由此可以得出电阻的大小可能与温度有关。若闭合开关，用酒精直接给白炽灯的玻璃灯芯加热，玻璃灯芯的导电性能增强，所以电流表的示数变大。
27. （1） 过小
（2） 更换电压更大的电源，如电压是 12 V 的电源
28. （1） 横截面积相同时，导线越长，电阻越大
【解析】本题考查对“决定电阻大小的因素”探究实验的理解掌握，导体的电阻与导体的长度、横截面积、材料和温度有关，在实验中应注意控制变量。
（2） 长度相同时，横截面积越大电阻越小
（3） 1 与 4（或 2 与 5 、或 3 与 6）
29. （1）
【解析】由于电流表测量 A 点的电流，则电流表与 L1 串联，已知 L1 的电流为 0.5 A，则电流表量程选 0.6 A，所以电流从 0.6 A 量程的正接线柱流入负接线柱流出；然后与 L2 并联组成电路，如图所示：
（2） L1 断路；电流表断路
【解析】灯 L1 不发光，电流表的示数为零，电路存在断路，可能是 L1 或电流表断路造成的；
（3）
（4） 应断开开关，换用不同规格的灯泡或改变电源电压进行实验；多次测量，总结普遍规律
【解析】因为只凭一组实验数据得出结论具有偶然性，不能得出正确规律，所以，应断开开关，换用不同规格的灯泡或改变电源电压进行实验，得到多组实验值，然后分析数据得出结论才合理。多次测量，才能总结普遍规律。
30. （1） 0∼0.6
【解析】由 P=UI 得，I=PU=2 W3.8 V≈0.52 A
