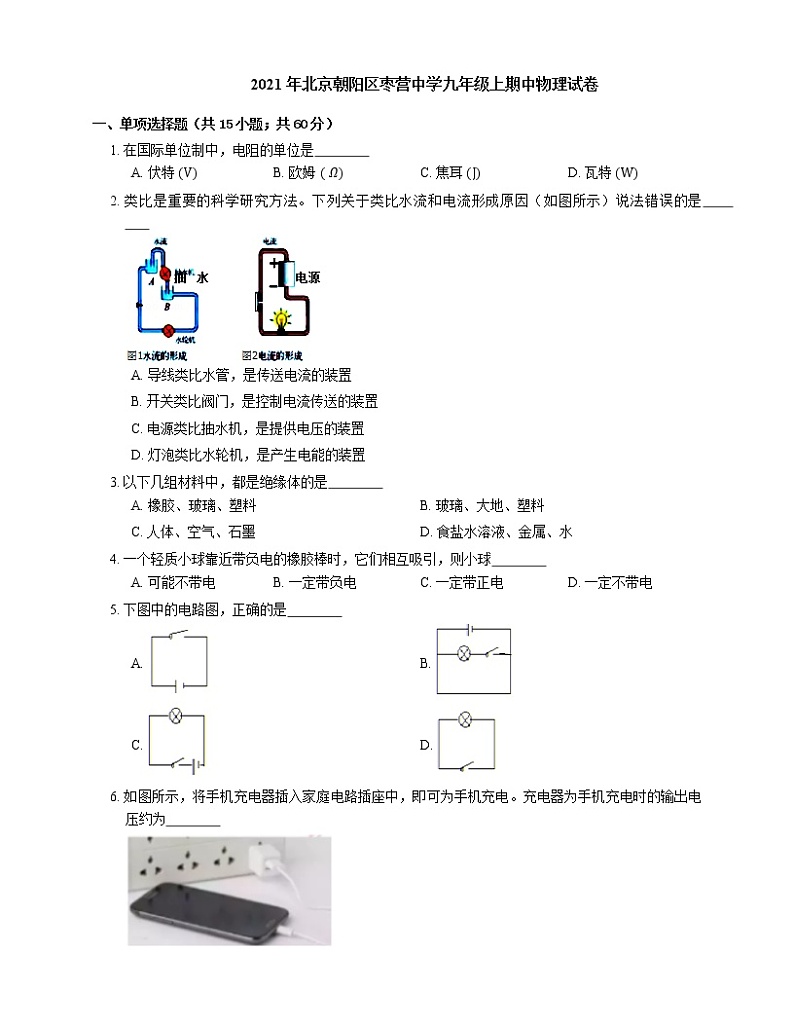

2021年北京朝阳区枣营中学九年级上期中物理试卷

这是一份2021年北京朝阳区枣营中学九年级上期中物理试卷，共19页。试卷主要包含了单项选择题，双项选择题，多项选择题，填空题，实验题，作图题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（共15小题；共60分）
1. 在国际单位制中，电阻的单位是
A. 伏特 (V) B. 欧姆 ( Ω) C. 焦耳 (J) D. 瓦特 (W)

2. 类比是重要的科学研究方法。下列关于类比水流和电流形成原因（如图所示）说法错误的是
A. 导线类比水管，是传送电流的装置
B. 开关类比阀门，是控制电流传送的装置
C. 电源类比抽水机，是提供电压的装置
D. 灯泡类比水轮机，是产生电能的装置

3. 以下几组材料中，都是绝缘体的是
A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料
C. 人体、空气、石墨D. 食盐水溶液、金属、水

4. 一个轻质小球靠近带负电的橡胶棒时，它们相互吸引，则小球
A. 可能不带电B. 一定带负电C. 一定带正电D. 一定不带电

5. 下图中的电路图，正确的是
A. B.
C. D.

6. 如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手机充电时的输出电压约为
A. 1.5 VB. 5 VC. 110 VD. 220 V

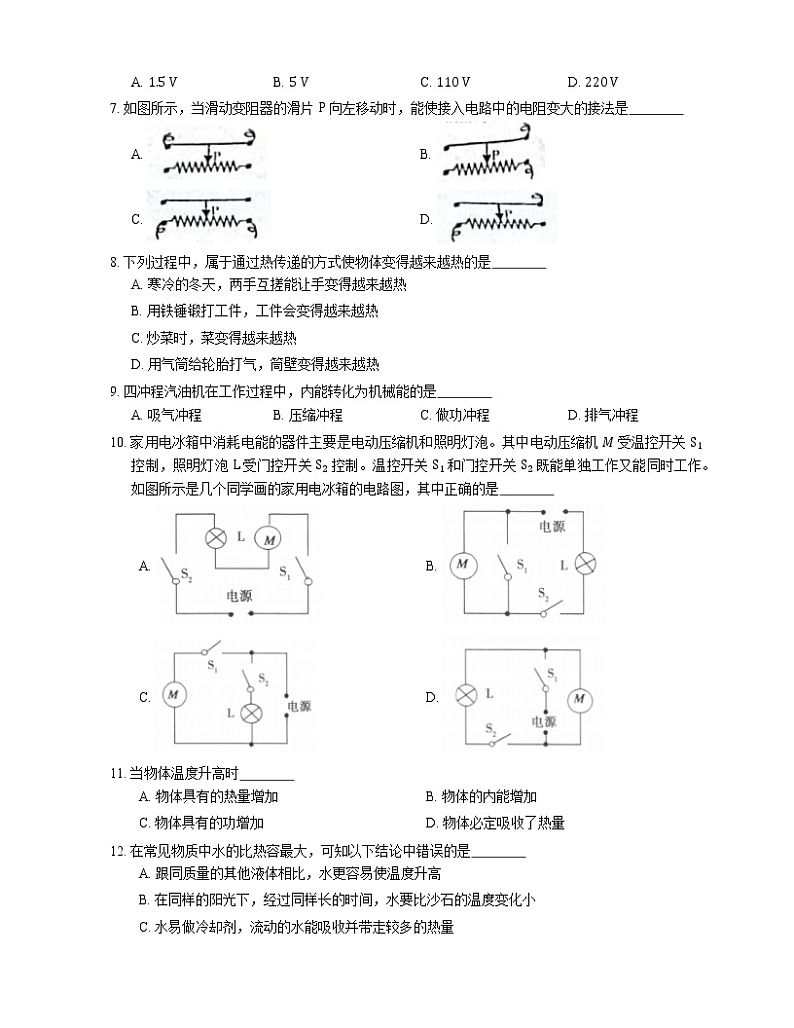

7. 如图所示，当滑动变阻器的滑片 P 向左移动时，能使接入电路中的电阻变大的接法是
A. B.
C. D.

8. 下列过程中，属于通过热传递的方式使物体变得越来越热的是
A. 寒冷的冬天，两手互搓能让手变得越来越热
B. 用铁锤锻打工件，工件会变得越来越热
C. 炒菜时，菜变得越来越热
D. 用气筒给轮胎打气，筒壁变得越来越热

9. 四冲程汽油机在工作过程中，内能转化为机械能的是
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程

10. 家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡。其中电动压缩机 M 受温控开关 S1 控制，照明灯泡 L 受门控开关 S2 控制。温控开关 S1 和门控开关 S2 既能单独工作又能同时工作。如图所示是几个同学画的家用电冰箱的电路图，其中正确的是
A. B.
C. D.

11. 当物体温度升高时
A. 物体具有的热量增加B. 物体的内能增加
C. 物体具有的功增加D. 物体必定吸收了热量

12. 在常见物质中水的比热容最大，可知以下结论中错误的是
A. 跟同质量的其他液体相比，水更容易使温度升高
B. 在同样的阳光下，经过同样长的时间，水要比沙石的温度变化小
C. 水易做冷却剂，流动的水能吸收并带走较多的热量
D. 育苗时，向秧田里多灌些水，可能保护秧苗夜间不受冻

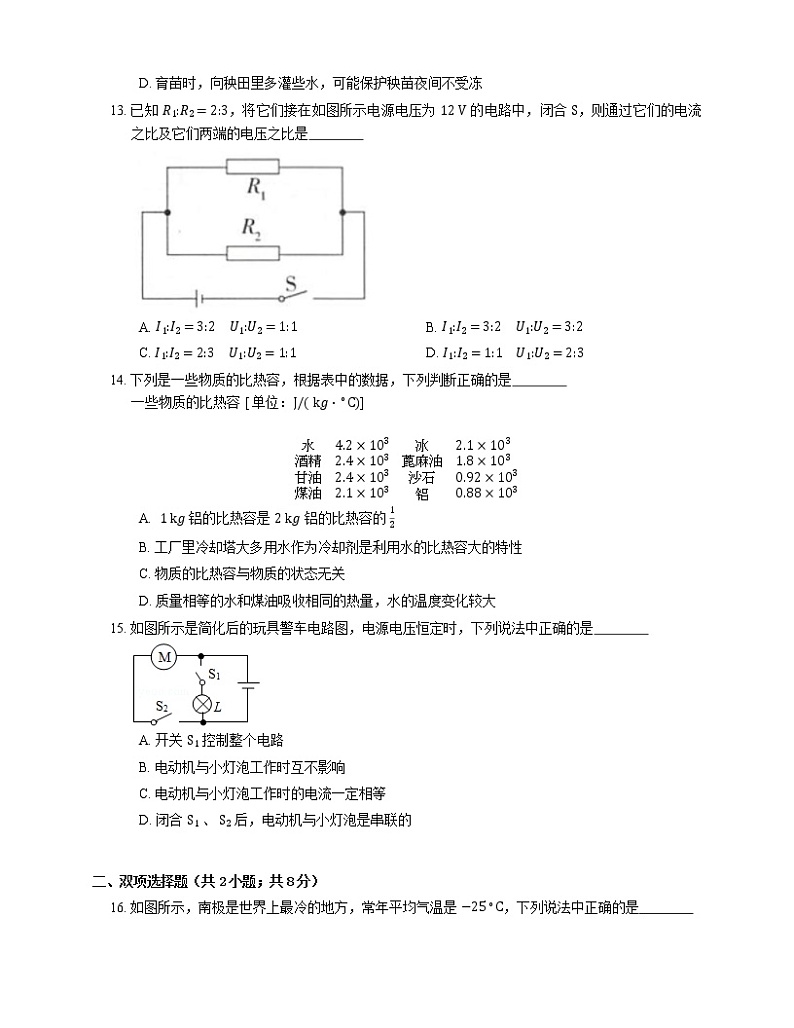

13. 已知 R1:R2=2:3，将它们接在如图所示电源电压为 12 V 的电路中，闭合 S，则通过它们的电流之比及它们两端的电压之比是
A. I1:I2=3:2 U1:U2=1:1B. I1:I2=3:2 U1:U2=3:2
C. I1:I2=2:3 U1:U2=1:1D. I1:I2=1:1 U1:U2=2:3

14. 下列是一些物质的比热容，根据表中的数据，下列判断正确的是
一些物质的比热容 [ 单位：J/( kg⋅∘C)]
水4.2×103冰2.1×103酒精2.4×103蓖麻油1.8×103甘油2.4×103沙石0.92×103煤油2.1×103铝0.88×103
A. 1 kg 铝的比热容是 2 kg 铝的比热容的 12
B. 工厂里冷却塔大多用水作为冷却剂是利用水的比热容大的特性
C. 物质的比热容与物质的状态无关
D. 质量相等的水和煤油吸收相同的热量，水的温度变化较大

15. 如图所示是简化后的玩具警车电路图，电源电压恒定时，下列说法中正确的是
A. 开关 S1 控制整个电路
B. 电动机与小灯泡工作时互不影响
C. 电动机与小灯泡工作时的电流一定相等
D. 闭合 S1 、 S2 后，电动机与小灯泡是串联的

二、双项选择题（共2小题；共8分）
16. 如图所示，南极是世界上最冷的地方，常年平均气温是 −25∘C，下列说法中正确的是
A. 企鹅呼出“白气”的过程中，呼出气体的内能将减小
B. 若两只企鹅的体温相同，则它们“牵手”时会发生热传递
C. 南极地区蕴藏丰富的天然气资源，其优点是热值小
D. 南极再冷，组成冰山的分子也在做热运动，冰山也有内能

17. 下列说法中正确的是
A. 用瓶子装酒精时加盖，可减慢酒精蒸发
B. 液体沸腾时不断吸热，且温度不断升高
C. 人用暖水袋取暖是通过热传递的方式改变内能
D. 质量为 1 kg 的汽油用掉一半，汽油的热值也减半

三、多项选择题（共2小题；共8分）
18. 下列说法正确的是
A. 并联电路中，其中一条支路的电阻不变，另一条支路电阻增大，总电阻增大
B. 导体容易导电，是因为导体中有大量的自由电荷
C. 在同一电路中有两盏灯，可以实现同时亮、同时灭，则两盏灯一定是串联
D. 在同一电路中，两个用电器两端的电压相同，则两用电器可能是串联

19. 如图所示，下列说法正确的是
A. 当开关 S1 和 S3 断开，S2 闭合时，灯 L1 与 L2 是串联的
B. 当开关 S1 和 S3 闭合，S2 断开时，灯 L1 与 L2 是并联的
C. 当开关 S2 和 S3 闭合，断开 S1 时，灯 L1 不亮
D. 当开关 S1 和 S2 同时闭合时，电路会发生短路

四、填空题（共3小题；共14分）
20. 读出下列仪表的示数：
甲： 乙： 丙： 。

21. 某些用电器的指示灯与用电器是 连接的；电灯与控制它的电键是 连接的。

22. 将三根电阻丝 a 、 b 、 c 分别接到如图所示的电路中的 M 、 N 两点间，其电路电流大小如表所示的结果，由此判断电阻最大的是 ；如果三者材料、长度都相同，则最粗的电阻丝是 。
电阻线电流a0.3 Ab0.6 Ac0.9 A

五、实验题（共10小题；共86分）
23. 如图所示的三个演示实验中，分别说明了什么物理问题。
（1）图甲说明通过 方式使物体内能（选填“增大”、“不变”或“减小”）。
（2）图乙所示现象叫 ，表明分子在 。
（3）图丙现象主要是因为铅块分子之间存在 （选填“引”或“斥”）力。

24. 达达同学用甲图所示的电路研究决定电阻大小的因素。现实验台上有老师提供的电阻丝四根，规格如乙图所示。
（1）此实验中电阻的大小是通过 比较出来的。
（2）探究导体的横截面积对电阻的影响的结论是： 。
（3）当将 C 、 D 两根电阻分别接入 M 、 N 之间，发现电流表的示数不同，说明导体的 影响电阻的大小，产生这种影响的原因是由于 。
（4）甲图中的 R 是否可以去掉，为什么? 。

25. 小华学习了燃料的热值后，自己设计了一个实验来研究煤油和酒精热值的大小关系。他实验时组装了如图所示的两套完全相同的装置，燃烧了质量相等的煤油和酒精，加热两个烧杯中质量相等的水，并记录杯中水的初温和末温（如下表）。
初温末温甲杯水温/∘C2080乙杯水温/∘C2070
（1）通过表中记录的数据，你认为煤油和酒精两种燃料，热值较大的是 ；
（2）小华用天平测出了烧杯中水的质量及两瓶中燃料减少的质量并记录；利用公式计算出水吸收的热量。他认为通过这些数据能准确地计算出煤油和酒精的热值。你认为他的实验结果 （选填“准确”或“不太准确”），理由是： 。

26. 如图是探究电流与电压、电阻关系的实验电路图。
（1）实验探究分两步进行：
a .保持电阻不变探究电流与电压的关系；
b .保持电压不变，探究电流与电阻的关系。
如图是根据实验数据绘制的图象，其中正确表示电阻不变，电流随电压变化的图象是 图（选填“甲”或“乙”）。
（2）在探究过程中，使用滑动变阻器 R 的目的是 。
（3）综合图甲、乙图象可得到的结论是 。

27. 在“研究电流与电阻关系”的试验中，
（1）为了达到研究目的，实验过程中必须保持 不变．
（2）在实验过程中，电压表的示数为 3 V，电流表的示数为 0.6 A，现将阻值为 5 Ω 的电阻换成阻值为 10 的电阻接入电路继续研究，则下一步应进行的操作是 ．
（3）下面表格中有有一个数据漏填了，根据实验结论填写好表中空格．
U/VR/Ω
（4）本实验得出的结论是 ．

28. 根据所学知识完成下面的小题：
（1）电流的测量工具是电流表，它在电路中的符号是 。
（2）电流表的使用方法：
① 实验前，检查指针是否对准 。
② 电流表要 接入电路中。
③ 使电流从电流表的 流入，从 流出。不允许把电流表直接连到 。
④ 测量前应先估计待测电流的大小，选择适当量程的电流表。如果不能估计电流大小，可以先用 进行快速试触。

29. 做“决定电阻大小因素”实验时，为了便于研究而采用控制变量法进行实验，即每次选出两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
导线代号ABCDEFG长度( m)横截面积( mm2)材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝
（1）为了研究电阻与导体材料有关，应选用的导线是 ；
（2）为了研究电阻与导体的长度有关，应选用导线 C 和导线 ；
（3）为了研究电阻与 的关系，应选用导线 A 和导线 ；
（4）实验表明电阻的大小与 、 、 有关，另外还受 的影响。

30. 在探究摩擦起电的实验中：
（1）用毛皮摩擦过的橡胶棒能吸引纸屑，说明橡胶棒带了电，根据你掌握的原子结构的知识，下列关于带电原因的猜想，你认为正确的是 （只填序号）：a.摩擦创造了电荷；b.是由于电子发生了转移；c.是由于质子发生了转移。
（2）根据你的猜想，毛皮摩擦过橡胶棒后，你认为：毛皮 带电（选填“一定不”、“一定”或“可能”）。

31. 二（3）班同学在实验室做“水的沸腾实验”，为了节约能源，缩短加热时间，老师提供的是初温大约 90∘C 左右的温水。
（1）在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定 的位置，再调整固定 的位置（均选填“A”或“B”）。
（2）张军同学记录了实验过程中观察到的现象：水沸腾时，水下小气泡上升途中逐渐 （填“变大”、“变小”或“不变”），此时酒精灯继续加热，水的温度 （选填“继续上升”或“保持不变”）。
（3）王磊同学把加热过程中得到的数据记录在下表中。由数据可知，水的沸点是 ∘C。根据记录的数据，在图乙中画出水沸腾前后温度随时间变化的图象。
加热时间/min012345678⋯水的温度/∘C909294969898989898⋯
（4）李敏同学用同一个酒精灯加热水，先后做了两次“研究水的沸腾”实验，分别画出如图丙所示的 a 、 b 两条图线，实验数据及绘图都是正确的。试分析一下，为什么两次图线有差异，其原因是 。

32. 如图甲所示的实验现象说明 。
如图乙所示的实验现象说明 。
如图丙所示的实验现象说明 。

六、作图题（共2小题；共26分）
33. 按要求连接下列实物图，并在方框内画出对应的电路图。

（1）两盏电灯并联，开关只控制 L1。
（2）两盏电灯并联，开关只控制 L2。

34. 为判断如图所示的家庭电路中白炽灯 L1 是否短路，将火线上的熔丝断开，用另一只完好的白炽灯 L2 作为“校验灯”接入电路。然后闭合总开关，再闭合开关 S，即可根据 L2 的亮暗作出判断。请在图中补画一根导线，将 L2 正确接入电路。

七、科普阅读题（共2小题；共16分）
35. 我们的生活能源消耗中，烧水做饭的能耗占有相当大的比例。我国城乡有许多家庭仍然将煤炉烧煤作为主要的加热手段。图是一种较为典型的蜂窝煤炉，其中使用的是一种多孔的蜂窝煤。
（1）煤炉里的煤燃烧释放出的内能有相当一部分损失掉了。从煤炉的使用情况来看，损失的主要途径是 。
（2）与烧煤球相比，蜂窝煤在燃烧时的好处是 。
（3）煤炉在使用过程中，炉壁总是热的，这一部分热能其实被损失了，你能想出—种办法减小这部分热损失吗?

36. 自然界经常出现物体带电的情况，你知道有几种方法可以使物体带电吗?
使物体带电有这么几种方法：
（一）摩擦起电：实验室经常用玻璃棒与丝绸、橡胶棒与毛皮相互摩擦起电。其实，日常用的塑料梳子、笔杆、塑料尺子与头发或腈纶针织物也极易起电。摩擦起电的原因是不同物质的原子束缚电子的能力不同，在摩擦过程中，电子发生了转移而使相互摩擦的二物体带上了等量的异种电荷。
根据不同物质的原子核对电子束缚本领的大小不同，科学家通过实验的方法得出了起电顺序表：兔毛 —— 玻璃 —— 羊毛 —— 丝绸 —— 铝 —— 木 —— 硬橡胶 —— 硫磺 —— 人造丝 … 顺序表中任意两种物质相互摩擦时，排在前面的物质带正电，排在后面的物质带负电；两物质顺序相隔越多，起电的效果就越好。
（二）接触起电：将一带电体与一不带电的物体接触时，就会有一部分电子或从带电体跑到不带电体上，或从不带电体跑到带电体上，使原来不带电体上带上了与带电体相同的电荷。
（三）感应起电：将一带电体 A 靠近与大地绝缘的导体 B 的左端时，由于电荷间的相互作用，B 的左端聚集了与 A 相反的电荷，右端聚集与 A 相同的电荷。如图所示，这就是感应起电。
（1）摩擦起电的原因是不同物质的原子束缚电子的能力不同，其实质是 发生了转移。
（2）若用兔毛与木条相互摩擦而带电，兔毛带 电。
（3）用塑料梳子梳头发时，越梳头发越蓬松，这是上述三种带电方法中的 。
（4）自然界中只存在两种电荷，分别叫正电荷和负电荷，它们之间的相互作用规律是：同种电荷相互 ，异种电荷相互 。

八、计算题（共2小题；共26分）
37. 在如图所示的电路中，开关闭合后，电流表 A1 、 A2 、 A3 的示数分别为 6 A 、 5 A 、 9 A，求：通过电灯 L1 、 L2 、 L3 的电流．

38. 小红同学为了测试某材料的抗压能力，取下一小块样品进行抗压力测试，如图甲所示，该材料样品（不计质量）平放在压力传感器上，闭合开关 S1，经过多次压力实验，压力传感器的电阻 R 随压力 F 变化的过程如图乙。电源电压 24 V，定值电阻 R0=20 Ω。求：
（1）压力为零时，电流表的示数。
（2）经过多次实验，当电流为 0.6 A 时，该材料将要破损，求该材料承受的最大压力?
（3）小红想继续利用此装置改装为磅秤，如果电流表的量程为“0∼1 A”，该磅秤能测量的最大质量为多少?
答案
第一部分
1. B
2. D
【解析】电流的形成类比水流的形成：水路--电路，水流--电流；
抽水机的作用是为水路两端提供水压，而电源的作用是为电路两端提供电压，故抽水机相当于电源；水管的作用是输送水流，而导线的作用是输送电流，故水管相当于导线，开关类比阀门，是控制电流传送的装置，电源类比抽水机，是提供电压的装置，灯泡类比水轮机，是消耗电能的装置。
3. A
【解析】A.橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B.玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C.人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D.食盐水溶液、金属、水都容易导电，是导体，不合题意。
故选A。
4. A
【解析】毛皮摩擦过的橡胶棒带负电，小球被吸引，由于异种电荷互相吸引、带电体有吸引轻小物体的性质，所以小球可能带正电也有可能不带电，由此分析可知只有A正确。
5. C
【解析】一个完整的电路包括电源、用电器、开关、导线组成，图A 缺少用电器，故A错误；B图中导线将电源正负极直接相连，会造成电源短路，烧坏电源，故B错误；C图中电路包括电源、用电器、开关、导线组成，且无短路现象，故C正确；D图中缺少电源，故D错误。
6. B
【解析】充电器为手机充电时的输出电压较小，在 5 V 左右。故选：B。
7. B
8. C
【解析】在寒冷的冬天里，人们常常通过两手互搓来取暖，这是通过做功的方法来改变内能的，故A错误；用铁锤锻打工件，工件会变得越来越热，是通过做功的方式改变物体内能的，故B错误；炒菜时，菜变得越来越热是通过热传递的方式使物体变得越来越热的，故C正确；用气筒给轮胎打气，筒壁变得越来越热，是通过做功的方式改变物体内能的，故D错误。
9. C
10. C
11. B
12. A
【解析】A、跟同质量的其他液体相比，吸收或放出相同的热量，水的温度变化更不明显，故说法错误；
B、在同样的阳光下，经过同样长的时间，水要比沙石的温度变化小，故说法正确；
C、水易做冷却剂，相同质量、变化相同的温度的情况下流动的水能吸收并带走较多的热量，故说法正确；
D、育苗时，向秧田里多灌些水，在降温时，可以放出较多的热量，可能保护秧苗夜间不受冻，故说法正确。
13. A
【解析】两电阻并联在电源两端，两电阻两端的电压相等，都等于电源电压，则它们两端的电压之比 U1:U2=1:1；通过它们的电流之比 I1I2=U1R1U2R2=R2R1=32。
14. B
【解析】比热容是物质本身的一种特性，与物质的种类有关，与物质的质量无关，所以 1 kg 铝的比热容和 2 kg 铝的比热容相同．A选项错误；
常见物质中，水的比热容最大，相同质量的水和其它液体、升高相同的温度时，由 Q吸=cmΔt 知，水吸收的热量最多，所以冷却塔大多用水作为冷却剂．B选项正确；
分析表中数据可知，水和冰是水的两种状态，比热容是不同的，说明比热容与物质状态有关．C选项错误；
分析表中数据可知 c水>c煤油，质量相同的水和煤油吸收相同的热量时，根据 Δt=Qcm 知，水的温度变化小．D选项错误．
15. B
【解析】开关 S1 在小灯泡所在的支路中，因此开关 S1 控制小灯泡所在的支路，故A错误；
因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故B正确；
电动机和小灯泡并联接入电路，工作时互不影响，电流不一定相等，故C错误；
开关 S1 、 S2 都闭合时电动机与小灯泡是并联连接，故D错误。
第二部分
16. A， D
【解析】A. 企鹅呼出“白气”的过程中，发生了液化现象，而液化要放出热量，因此呼出气体的内能将减小，故A正确；
B. 热传递的条件是有温度差，因此两只企鹅的体表温度相同，它们“牵手”时不会发生热传递，故B错误；
C. 南极地区蕴藏丰富的天然气资源，天然气在常用的燃料中，其热值属于比较大的，故C错误；
D. 内能是物体内部所有分子做无规则热运动的动能和分子势能的总和，一切物体都有内能，故冰山也有内能，故D正确。
17. A， C
第三部分
18. A， B， D
【解析】在并联电路中，其中一条支路的电阻不变，另一条支路的电阻增大，则总电阻增大，故A正确；导体容易导电，是因为导体中有大量的自由电荷，故B正确；在同一电路中有两盏灯，可以实现同时亮、同时灭，则两盏灯可能是并联，若开关接在干路处，也可以实现同时亮、同时灭的要求，故C不正确；在同一电路中，若两个规格相同的用电器串联，则两个用电器两端的电压相同，故D正确。
19. A， B， D
第四部分
20. 2016
Ω；11 V；0.5 A。
【解析】甲图中，电阻箱的示数：R=2×1000 Ω+0×100 Ω+1×10 Ω+6×1 Ω=2016 Ω；
乙图中，电压表的量程为 0∼15 V，分度值为 0.5 V，其示数为 11 V；
丙图中，电流表的量程为 0∼0.6 A，分度值为 0.02 A，其示数为 0.5 A。
21. 串联；串联
22. a；c
第五部分
23. （1） 做功；增大
【解析】甲图在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，硝化棉燃烧起来，是做功增加了棉花的内能；
（2） 扩散；不停地做无规则运动
【解析】乙图先用玻璃板隔开一瓶空气和一瓶二氧化氮气体，当抽去中间玻璃板后，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，是扩散现象，说明了分子在不停地做无规则运动；
（3） 引
【解析】丙图将接触面被削平的两个铅块用力压紧，可以使它们结合在一起，即便在下端悬挂一定质量的重物也不分开，说明了分子间存在引力。
24. （1） 电流表示数大小
【解析】通过电流表示数大小来比较电阻大小。
（2） 长度相同的同种导体，横截面积越小，电阻越大
【解析】长度相同的同种导体，横截面积越小，电阻越大。
（3） 材料；不同材料的导体自由电子的情况不同
【解析】 CD 两电阻长度相同，横截面积相同，但材料不同，所以，当将 C 、 D 两根电阻分别接入 M 、 N 之间，发现电流表的示数不同，说明导体的材料对影响电阻的大小，CD 两电阻长度相同，横截面积相同，但一个是镍铬，另一个是锰铜，之所以电阻大小不同是因为：不同材料的导体自由电子的情况不同。
（4） 不可以，根据欧姆定律，如果 M 、 N 间接入的电阻值过小，没有 R 的保护，电路中的电流可能过大，有可能烧毁电路
【解析】图中 R 为保护电阻，不能去掉；这是因为假如没有 R，当 M 、 N 间接入的电阻值过小，根据欧姆定律，电路中的电流可能过大，有可能烧毁电路。
25. （1） 煤油
（2） 不太准确；装置密封性较差，有较多热量损耗（或：燃料没有完全燃烧）
26. （1） 乙
【解析】在保持电阻不变时，电流跟电压成正比，故 I−U 图象应该是直线，乙正确。
（2） 控制 R0 两端的电压不变
【解析】实验时用到了滑动变阻器，闭合开关时，滑动变阻器连入电路电阻最大，电路中电流最小，起到保护电路的作用，实验时，通过调节变阻器的阻值，来调节电阻 R 两端的电压，因此滑动变阻器的作用有：改变电阻两端的电压和保护电路的作用。
故答案为：控制 R0 两端的电压不变。
（3） 在电压一定时，导体中通过的电流与导体的电阻成反比，在电阻一定时，导体中通过的电流与导体两端的电压成正比
【解析】A 图是反比例函数图象，观察图可以知道，电压一定时，导体中的电流与电阻成反比。
27. （1） 定值电阻两端的电压
【解析】为了达到研究的目的，实验过程中必须保持电阻两端的电压不变，即与电阻并联的电压表示数不变．
（2） 调节滑动变阻器滑片，使电压表示数为 3 V
【解析】把阻值为 5 Ω 的电阻 R 换成阻值为 10 Ω 的电阻后，为保持电阻两端电压不变，应闭合开关，使滑动变阻器接入电路的阻值变大，减小电阻两端的分压，使电压表示数保持 3 V 不变．
（3） U/VR/Ω
【解析】 U=3 V，R=20 Ω，I=UR=3 V20 Ω=0.15 A .
（4） 导体两端电压一定时，通过导体的电流与导体电阻成反比
【解析】由实验记录的数据可见，导体两端电压一定时，通过导体的电流与导体电阻成反比．
28. （1）
【解析】电流表是测量电流的工具，电流的单位是 A，电流表的符号是：。
（2） ① 零刻度线
【解析】实验前，检查指针是否对准零刻度线。
② 串联
【解析】电流表要串联接入电路中。
③ 正接线柱；负接线柱；电源两极上
【解析】使电流从电流表的正接线柱流入，从负接线柱流出。不允许把电流表直接连到电源两极上。
④ 较大量程
【解析】测量前应先估计待测电流的大小，选择适当量程的电流表。如果不能估计电流大小，可以先用较大量程进行快速试触。
29. （1） C 、 F
【解析】要研究材料与导体电阻大小的关系，就要控制导体的长度、横截面积相同，导体的材料不同，在表格中给的导线中，只有 C 、F符合条件；
（2） G
【解析】要研究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有 C 、 G 符合条件；
（3） 横截面积；D
【解析】导体的电阻与材料、长度、横截面积有关，已经探究了导体的电阻与材料和长度的关系，所以下一步应该探究电阻与横截面积的关系，
要研究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，导体的横截面积不同，在表格中给的导线中，只有 D 与 A 的材料、长度相同，而横截面积不同，故选D；
（4） 导体的材料；长度；横截面积；温度
【解析】实验表明电阻的大小与导体的材料、长度、横截面积有关，另外还受温度的影响。
30. （1） b
（2） 一定
31. （1） B；A
【解析】在实验中，需要用酒精灯的外焰加热，所以需要根据酒精灯，首先确定 B 的位置，然后根据温度计的使用规则确定 A 的位置。
（2） 变大；保持不变
【解析】液体沸腾时吸收热量，温度保持不变，气泡上升时不断增大。
（3） 98；
【解析】由图可知，水温到达 98∘C 时，不再升高，这个不变的温度就是这种液体的沸点，即水的沸点是 98∘C。
水沸腾前后温度随时间变化的图象：
（4） 水的质量不同
【解析】由图象知，两次测量的沸点相同，只是 b 到沸点的加热时间较长，所以主要原因是因为两次水的质量不同造成的。
32. 分子在永不停息地做无规则运动；分子间存在引力；温度越高分子的无规则运动越剧烈
【解析】由题图所示实验可知，抽掉玻璃板一段时间后，两瓶都变为红棕色，这说明气体分子在永不停息地做无规则运动；两铅块挤压后，不易分开，这一现象说明铅分子之间存在引力；热水中墨水扩散得快，表明温度越高，分子的无规则运动越剧烈。
第六部分
33. （1）
【解析】按照电流流向法，从电源的正极开始进行连接，开关与 L1 串联；最后画出电路图，如图所示：
（2）
【解析】按照电流流向法，从电源的正极开始进行连接，开关与 L2 串联；最后画出电路图，如图所示：
34. 如图所示
【解析】将火线上的熔丝断开，把“校验灯”L2 接入电路，闭合总开关和 S，当 L1 短路时，只有 L2 接入电路，此时 L2 正常发光，亮度较亮；当 L1 支路正常时，L2 和 L1 串联接入电路，此时 L2 两端的电压小于电源电压，其发光较暗，所以应将“校验灯”L2 并联在火线熔丝的两端，如答案图所示。
第七部分
35. （1） 废气带走了热量
（2） 增大了与空气的接触面积，让其更充分燃烧
（3） 在炉膛与外壁之间填充隔热耐高温的材料，可以减少热量的散失
36. （1） 电子
【解析】摩擦起电的实质是电子从一个物体转移到另一个物体，束缚电子能力强的物体容易得到电子，束缚电子能力弱的物体容易失去电子，其实质是电子发生了转移；
（2） 正
【解析】根据摩擦起电顺序表：兔毛 —— 玻璃 —— 羊毛 —— 丝绸 —— 铝 —— 木 —— 硬橡胶 —— 硫磺 —— 人造丝 ‥‥‥ 顺序表中任意两种物质相互摩擦时，排在前面的物质带正电，排在后面的物质带负电，所以用兔毛与木条相互摩擦而带电，兔毛将带正电；
（3） 摩擦起电
【解析】在干燥的天气里，用塑料梳子梳干燥的头发时，头发与梳子摩擦而起电．由于头发带有同种电荷，同种电荷相互排斥，所以越梳越蓬松．
（4） 排斥；吸引
【解析】电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互排斥．
第八部分
37. 通过电灯 L1 、 L2 、 L3 的电流依次为 3 A 、 2 A 、 4 A．
【解析】由电路图可知，三灯泡并联，电流表 A3 测干路电流，电流表 A1 测 L2 和 L3 支路的电流之和，电流表 A2 测 L1 和 L2 支路的电流之和，
因并联电路中干路电流等于各支路电流之和，
所以，通过电灯 L1 、 L2 、 L3 的电流分别为：
I1=IA3−IA1=9 A−6 A=3 A，
I2=IA2−I1=5 A−3 A=2 A，
I3=IA3−IA2=9 A−5 A=4 A．
38. （1） 0.2 A
【解析】由电路图可知，定值电阻与压力传感器串联，电流表测量电路电流。
由图乙可知，当压力为 0 时，压力传感器的电阻为 100 Ω，
电流表的示数：I=UR总=24 V20 Ω+100 Ω=0.2 A。
（2） 6000 N
【解析】由 I=UR 可得，当电流为 0.6 A 时，电路的总阻值：R总ʹ=UIʹ=24 V0.6 A=40 Ω，
因串联电路的总电阻等于各部分电阻之和，
所以压力传感器的阻值：
Rʹ=R总ʹ−R0=40 Ω−20 Ω=20 Ω，
由图乙可知，当压力传感器的阻值为 20 Ω 时，
压力大小为 6000 N。
（3） 1000 kg
【解析】根据电流表的量程可知，电路最大电流为 1 A，此时电路的总电阻：R总ʺ=UIʺ=24 V1 A=24 Ω，
压力传感器的阻值：Rʺ=R总ʺ−R0=24 Ω−20 Ω=4 Ω，
由图乙可知，此时磅秤受到的压力为 10000 N，即测量的最大物体重力为 10000 N，
由 G=mg 可知，测量物体的最大质量：
mmax=Gg=10000 N10 N/kg=1000 kg。
