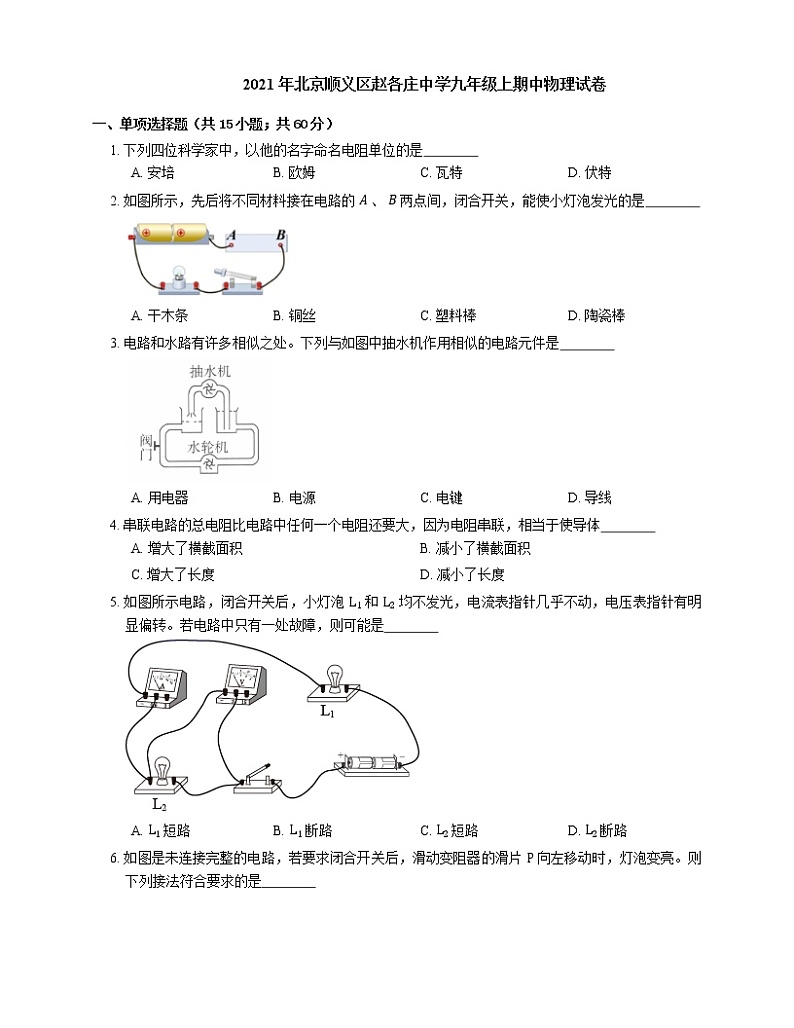

2021年北京顺义区赵各庄中学九年级上期中物理试卷

这是一份2021年北京顺义区赵各庄中学九年级上期中物理试卷，共15页。试卷主要包含了单项选择题，双项选择题，多项选择题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。
一、单项选择题（共15小题；共60分）
1. 下列四位科学家中，以他的名字命名电阻单位的是
A. 安培B. 欧姆C. 瓦特D. 伏特

2. 如图所示，先后将不同材料接在电路的 A 、 B 两点间，闭合开关，能使小灯泡发光的是
A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒

3. 电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是
A. 用电器B. 电源C. 电键D. 导线

4. 串联电路的总电阻比电路中任何一个电阻还要大，因为电阻串联，相当于使导体
A. 增大了横截面积B. 减小了横截面积
C. 增大了长度D. 减小了长度

5. 如图所示电路，闭合开关后，小灯泡 L1 和 L2 均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是
A. L1 短路B. L1 断路C. L2 短路D. L2 断路

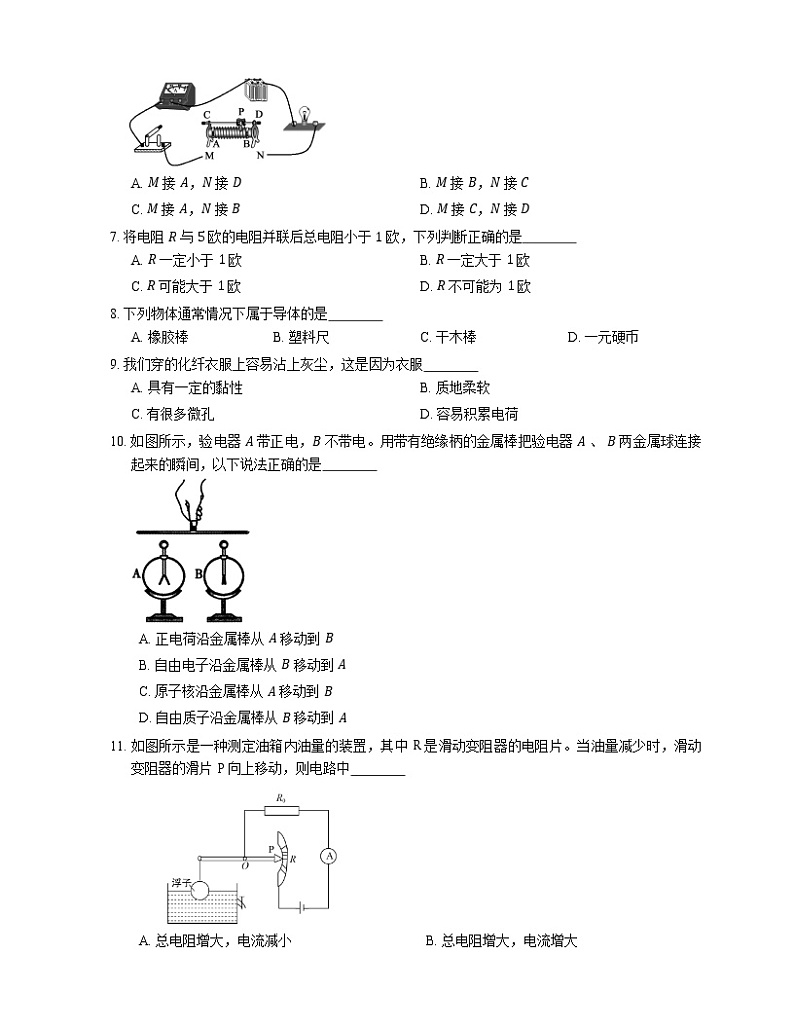

6. 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 P 向左移动时，灯泡变亮。则下列接法符合要求的是
A. M 接 A，N 接 DB. M 接 B，N 接 C
C. M 接 A，N 接 BD. M 接 C，N 接 D

7. 将电阻 R 与 5 欧的电阻并联后总电阻小于 1 欧，下列判断正确的是
A. R 一定小于 1 欧B. R 一定大于 1 欧
C. R 可能大于 1 欧D. R 不可能为 1 欧

8. 下列物体通常情况下属于导体的是
A. 橡胶棒B. 塑料尺C. 干木棒D. 一元硬币

9. 我们穿的化纤衣服上容易沾上灰尘，这是因为衣服
A. 具有一定的黏性B. 质地柔软
C. 有很多微孔D. 容易积累电荷

10. 如图所示，验电器 A 带正电，B 不带电。用带有绝缘柄的金属棒把验电器 A 、 B 两金属球连接起来的瞬间，以下说法正确的是
A. 正电荷沿金属棒从 A 移动到 B
B. 自由电子沿金属棒从 B 移动到 A
C. 原子核沿金属棒从 A 移动到 B
D. 自由质子沿金属棒从 B 移动到 A

11. 如图所示是一种测定油箱内油量的装置，其中 R 是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片 P 向上移动，则电路中
A. 总电阻增大，电流减小B. 总电阻增大，电流增大
C. 总电阻减小，电流增大D. 总电阻减小，电流减小

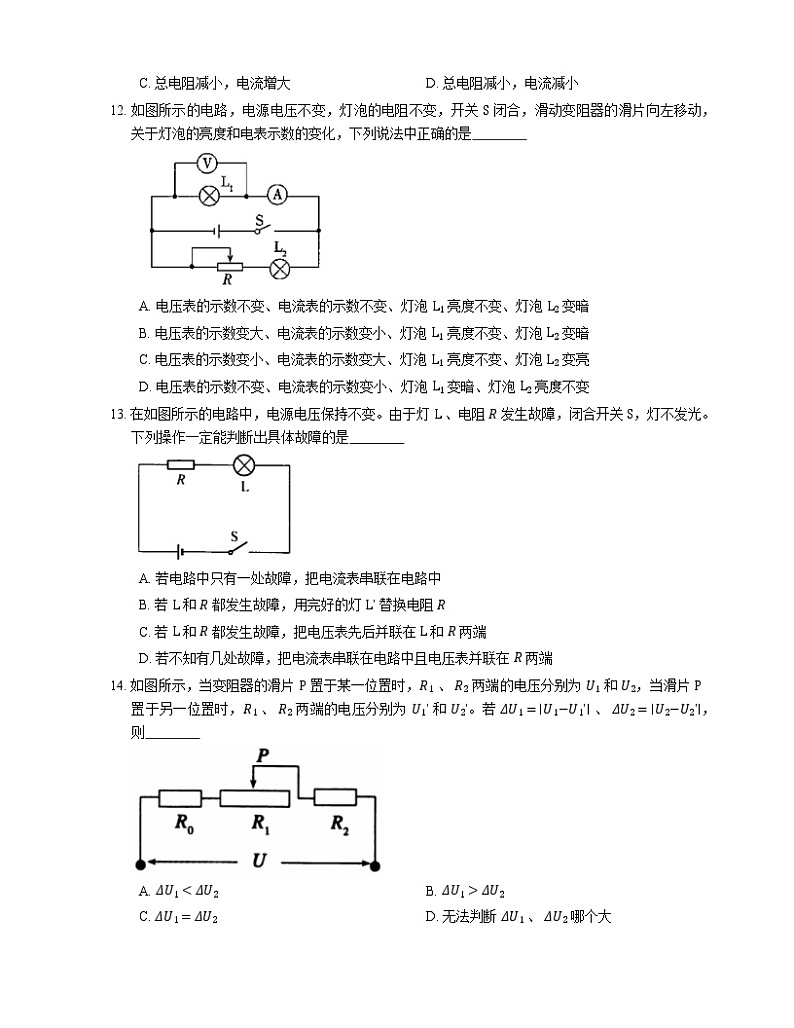

12. 如图所示的电路，电源电压不变，灯泡的电阻不变，开关 S 闭合，滑动变阻器的滑片向左移动，关于灯泡的亮度和电表示数的变化，下列说法中正确的是
A. 电压表的示数不变、电流表的示数不变、灯泡 L1 亮度不变、灯泡 L2 变暗
B. 电压表的示数变大、电流表的示数变小、灯泡 L1 亮度不变、灯泡 L2 变暗
C. 电压表的示数变小、电流表的示数变大、灯泡 L1 亮度不变、灯泡 L2 变亮
D. 电压表的示数不变、电流表的示数变小、灯泡 L1 变暗、灯泡 L2 亮度不变

13. 在如图所示的电路中，电源电压保持不变。由于灯 L 、电阻 R 发生故障，闭合开关 S，灯不发光。下列操作一定能判断出具体故障的是
A. 若电路中只有一处故障，把电流表串联在电路中
B. 若 L 和 R 都发生故障，用完好的灯 Lʹ 替换电阻 R
C. 若 L 和 R 都发生故障，把电压表先后并联在 L 和 R 两端
D. 若不知有几处故障，把电流表串联在电路中且电压表并联在 R 两端

14. 如图所示，当变阻器的滑片 P 置于某一位置时，R1 、 R2 两端的电压分别为 U1 和 U2，当滑片 P 置于另一位置时，R1 、 R2 两端的电压分别为 U1ʹ 和 U2ʹ。若 ΔU1=∣U1−U1ʹ∣ 、 ΔU2=∣U2−U2ʹ∣，则
A. ΔU1ΔU2
C. ΔU1=ΔU2D. 无法判断 ΔU1 、 ΔU2 哪个大

15. 如图所示电路中，电源电压不变，开关 S 闭合后，向右移动变阻器 R2 滑片 P 的过程中，下列判断正的是
A. 电压表 V 的示数变大
B. 电流表 A1 的示数变大
C. 电压表 V 示数与电流表 A1 示数的比值变大
D. 电流表 A1 示数与电流表 A2 示数的比值变大

二、双项选择题（共5小题；共20分）
16. 小华组的同学们按图甲所示的电路进行实验，当开关闭合后，电压表 V1 和 V2 的指针位置如图乙所示完全一样，则
A. 灯泡 L1 和 L2 的电压分别是 8 V 、 2 V
B. 灯泡 L1 和 L2 的电压分别是 10 V 、 2 V
C. 电源电压是 10 V
D. 电源电压是 12 V

17. 下列说法中正确的是
A. 电荷的定向移动形成电流
B. 有电源就有电流
C. 电荷定向移动的方向就是电流方向
D. 金属导体中电流的方向和自由电子实际定向移动方向相反

18. 为了改变导体的电阻，以下做法正确的是
A. 改变导体的长度或改变导体的粗细
B. 改变导体的材料或改变导体的温度
C. 改变导体两端的电压
D. 改变通过导体的电流

19. 下列关于导体的导电性说法正确的是
A. 导体容易导电，是因为导体中有大量的自由电荷
B. 绝缘体中没有自由电荷
C. 导体绝缘体不能相互转化
D. 导体绝缘体间没有绝对界限，条件改变时可以相互转化

20. 在并联电路中，电源电压恒定不变，则下列说法正确的是
A. 在并联电路中，增加支路，等效电阻减小
B. 并联电路的等效电阻等于各支路电阻之和
C. 在并联电路中，支路电阻增大，等效电阻增大
D. 并联电路的等效电阻等于各支路电阻的倒数之和

三、多项选择题（共1小题；共4分）
21. 对欧姆定律公式 I=UR 的理解，下面说法正确的是
A. 对某一段导体来说，电阻不变，则流过该导体的电流跟它两端的电压成正比
B. 在相同电压的条件下，流过不同导体的电流跟导体的电阻成反比
C. 影响导体中电流大小的因素有导体两端的电压和导体的电阻
D. 可以应用 R=UI 来计算电阻的大小

四、填空题（共5小题；共14分）
22. 经验证明，只有不高于 V 的电压对人体才是安全的。

23. 如图所示电阻箱两接线柱间的电阻值为 Ω。

24. 节日彩灯由 22 个小灯泡串联组成，通过第一个灯的电流为 200 mA，那么通过最后一个小灯泡的电流 （选填“大于”“等于”或“小于”）0.2 A。

25. 导体的电阻是导体本身的一种性质，它的大小跟导体的材料、 、 、温度有关。

26. 如图所示，当电源电压为 4 V 时，电压表的示数为 1 V；当电源电压增加到 12 V 时，电流表的示数为 1 A。则电阻 R1= Ω，R2= Ω。

五、实验题（共6小题；共46分）
27. 根据“用电流表、电压表测电阻”的实验，完成下列要求。
（1）在图（a）所示的电路中，有两根导线未连接，请用笔画线代替导线将电路连接完整。
（2）闭合电键，移动滑动变阻器的滑片到某一位置时，电流表和电压表的指针如图（b）所示，则电流表的示数为 安，电压表的示数为 伏，该导体的电阻为 欧。
（3）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是改变待测电阻两端的电压和通过它的电流，达到 的目的。

28. 如图是探究影响导体电阻大小因素的实验电路，表 1 中给出了可供选择的几种导体，分别用 A 、 B 、 C 、 D 四个字母代替。问：
表 1 ：
导体代号长度/m横截面积/mm2材料A0.60.4镍铬合金B1.00.4镍铬合金C0.60.6镍铬合金D0.60.6锰铜
（1）实验中，通过观察 可以判断导体电阻的大小，这种判断电阻大小的方法是 。
（2）选择 两导体进行实验，可探究导体电阻的大小与长度的关系。
（3）分别将 A 和 C 两导体接入电路进行实验，发现接入 C 导体时，电流表的示数比接入 A 导体时更大，说明导体的电阻与导体的 有关。
（4）生活中，通常选择铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的 有关。

29. 小明做“探究电阻一定时，电流与电压关系”的实验。
（1）请你帮助小明画出实验电路图。
（2）小明得到的实验数据如下表所示：
数据序号123456电压电流
① 为分析电流与电压的定量关系，请你在如图的方格中建立有关坐标轴并制定其标度，把表中的数据在坐标系中描点。
② 从图中可以看出，这些数据有一组数据 （填数据序号）是需要处理的，判断的依据是 ，分析其原因可能是 ；对这组数据应采用的处理方式是 （选填字母序号）。
A、将此数据点改为跟其他数据点规律相同后，做出图象
B、利用其他数据点将图象做出后，将此数据点改画到图象上
C、将此数据点和其他数据点一起做出图象
D、将此数据点剔除后，利用其他数据点做出图象

30. 定值电阻 R1 、 R2 的 U−I 关系图象，如图 1 所示，则 R1:R2= ；利用图 2 所示电路探究“电流与电阻的关系”时，先在 a 、 b 两点间接入 R1 完成测量，若保持滑片 P 位置不变，再换用 R2 继续实验，闭合开关后，应将滑动变阻器的滑片 P 向 （选填“左”或“右”）移动。

31. 可以用图示电路测量电阻的阻值，电源两端电压为 4.0 V，R=90 Ω，Rx 为待测电阻，电压表的量程为 3 V。
（1）请将电压表接入电路，要求电压表测量 R 两端的电压。
（2）闭合开关后，电压表读数为 1.0 V。由此可求出 Rx= Ω。
（3）该电路可测量的 Rx 的最小值为 Ω。
（4）为了实现多次测量以减小实验误差，有同学提出了以下四条建议，其中可行的一条是 （填序号）
① 用一根导线短接 R 或 Rx
② 将 R 和 Rx 由串联改为并联
③ 用滑动变阻器替代 R
④ 用阻值可调可读的电阻箱替代 R。

32. 小王同学在“探究串联电路电阻的规律”实验中，利用 4 节干电池作为电源，将电阻 R2 或 R3 分别与电阻 R1 串联，研究过程如图（a）、（b）和（c）所示。请仔细观察图中的操作和现象然后归纳得出初步结论。
（1）比较图（a）与（b）或（a）与（c）可得出的初步结论是： 。
（2）比较图（b）与（c）可得出的初步结论是： 。

六、作图题（共1小题；共13分）
33. 在虚线框按顺序画出如图所示实物图的电路图。

七、计算题（共4小题；共52分）
34. 小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图所示的 I−U 关系图象。请你根据图象计算：
（1）甲的电阻。
（2）乙的电阻。

35. 如图所示，R1 的阻值为 10 欧，R2 为标有“20 Ω 1A”字样的滑动变阻器。
（1）当滑片 P 在某位置时，电路中的电流为 0.4 安，求此时 R1 两端的电压 U1；
（2）若用 R0 来替换 R1，并在电路中接入一个电压表，闭合电键时，电压表的示数为 6 伏，移动滑片，当电压表的示数为 4.5 伏时，电流表的示数增加了 0.3 安。继续移动滑片，发现在保证电路正常工作的情况下，电压表示数最小值为 2.5 伏，求 R0 的阻值及电源电压 U。

36. 如图所示，电压表示数为 12 伏，电流表示数为 0.6 安，电阻 R2 阻值为 40 欧，求：
（1）电阻 R1 的阻值。
（2）通过 R2 的电流。
（3）总电流。

37. 如图所示，R1=6 欧，R2 为定值电阻，电源电压恒定，当闭合开关 S1 、 S2 时，电流表示数为 1.5 安，当闭合开关 S1，断开开关 S2 时，电压表示数为 6 伏，求：
（1）电源电压；
（2）R2 的阻值。
答案
第一部分
1. B
【解析】电流的单位是以安培的名字命名的，A不合题意；
电阻的单位是以欧姆的名字命名的，B符合题意；
电功率的单位是以瓦特的名字命名，C不合题意。
电压的单位是以伏特的名字命名。D不符合题意。
2. B
【解析】干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；
铜丝是导电，能使小灯泡发光，故B正确；
塑料袋不易导电，属于绝缘体，不能使小灯泡发光，故C错误；
陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。
3. B
4. C
5. D
【解析】两灯串联，电流表测电流，电压表测 L2 电压，闭合开关后，小灯泡 L1 和 L2 均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是 L2 断路，ABC不符合题意，D符合题意。
故答案为：D。
6. A
【解析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片 P 向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接 A 接线柱），滑动变阻器采用“一上一下”的接法，故 M 接 A，N 接 D。
7. C
【解析】由于并联后的总电阻小于其中最小的一个，所以，将 5 欧的电阻与另一个定值电阻 R 并联后，要使电路的总电阻小于 1 欧，则另一只电阻可以大于或等于 1 欧，也可以小于 1 欧（如 5 欧的电阻和 0.8 欧的电阻并联，其总电阻一定小于 1 欧）。
8. D
【解析】橡胶棒、塑料尺、干木棒都不容易导电，属于绝缘体，故ABC不符合题意；
一元硬币属于金属，容易导电，属于导体，故D符合题意。
9. D
【解析】化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体．所以带电的衣服会将细小的物体灰尘吸附在它上面，造成了衣服比较容易脏．
10. B
11. A
【解析】P 向上滑动接入电路的阻值增大，所以电流变小。
12. A
【解析】如图所示，灯泡 L1 单独一条支路，灯泡 L2 和滑动变阻器串联在一条支路上，这两条支路并联在电源两端，当开关 S 闭合，滑动变阻器的滑片向左移动时，滑动变阻器接入电路中的电阻增大，则 L2 和滑动变阻器 R 所在支路的电阻增大，两条支路的电压都等于电源电压，所以这条支路的电流变小，则灯泡 L2 的亮度变暗。滑动变阻器 R 滑片的移动对 L1 所在的支路没有影响，故电压表、电流表的示数及灯泡 L1 的亮度都不变，故选A。
13. C
14. B
15. D
第二部分
16. A， C
【解析】从图中可以看出 V1 测电源电压，V2 测 L2 两端电压，而两表指针一样，说明 V1 选的是大量程，V2 的是小量程，则 V1 的示数为 10 V；V2 示数为 2 V；又因为串联电路两端电压等于各部分电压之和，则灯 L1 两端电压为 10 V−2 V=8 V。故答案为：AC。
17. A， D
18. A， B
19. A， D
【解析】导体容易导电是因为导体内部有大量的自由电荷，故A正确；
绝缘体不易导电，是因为绝缘体中几乎没有自由电荷，不是完全没有，故B错误；
导体和绝缘体都不是绝对的，在一定条件下就可相互转化，故C错误；
导体和绝缘体都不是绝对的，在一定条件下就可相互转化，故D正确。
20. A， C
第三部分
21. A， B， C， D
【解析】对某一段导体来说，电阻不变，则流过该导体的电流跟它两端的电压成正比；欧姆定律的内容是：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，影响导体中电流大小的因素有导体两端的电压和导体的电阻，可以应用 R=UI 来计算电阻的大小。
第四部分
22. 36
23. 1319
【解析】由图可知，电阻箱接入电路的阻值：R=1×1000 Ω+3×100 Ω+1×10 Ω+9×1 Ω=1319 Ω。
24. 等于
【解析】因为小彩灯串联，各处电流都相等，通过第一个灯的电流为 200 mA，所以通过最后一个小灯泡的电流也为 200 mA，200 mA=0.2 A。
25. 长度；横截面积
26. 9；3
第五部分
27. （1）
【解析】根据题意要求，未知电阻 Rχ 应与滑动变阻器串联，电压表测 Rχ 两端的电压，故电路连接如答图所示。
（2） 1；6；6
【解析】根据接线柱确定电流表所使用的量程为 0∼3 A，故其示数为 1 A；电压表所使用的量程为 0∼15 V，故其示数为 6 V，由欧姆定律得：Rχ=UI＝6 V1 A＝6 Ω；
（3） 多次测量，求平均值以减小误差
【解析】测电阻时应改变被测电阻两端的电压和通过的电流进行多次测量，故使用变阻器是为了达到多次测量的目的。
28. （1） 电流表的示数；转换法
【解析】在实验中，电阻的大小是通过电流的大小来体现的，在电压相同时，电阻越大，电流越小。因此，可以通过电流表的示数来反映电阻的大小。这种方法叫做转换法。
（2） A 、 B
【解析】要探究电阻的大小与长度的关系，根据控制变量法的思路，要保证材料、横截面积都相同，由表可知，A 导体和 B 导体符合要求。
（3） 横截面积
【解析】由表可知，A 导体和 C 导体的材料、长度相同，横截面积不同，并且 C 导体的横截面积大于 A 导体的横截面积，发现加入 C 导体时，电流表的示数比接入 A 导体时更大，说明导体的电阻与导体的横截面积有关。
（4） 材料
【解析】通常选择铜芯线、铝芯线作为输电线，而不选择铁芯线，主要应用其导电性好特性，因为导体的电阻还与导体的材料有关。
29. （1）
（2） ①
② 4；跟其他数据的规律完全不同；读取这组数据粗心所引起的（读数错误或者记录数据错误）；D
30. 1:2；右
31. （1） 如图所示：
【解析】电压表与待测电路并联，将电压表与 R 并联。
（2） 270
【解析】闭合开关后，电压表读数为 1.0 V，根据欧姆定律，通过 R 的电流：I=URR=1.0 V90 Ω，根据串联电路电压的规律欧姆定律 I=UR，由此可求出：Rx=U−URI=4 V−1.0 V1.0 V90 Ω=270 Ω。
（3） 30
【解析】因电压表量程为 0∼3 V，R 的最大电压为 3 V，根据串联电路电压的规律，Rx 的电压至少为：Ux=U−U大=4 V−3 V=1 V，待测电阻电压为 R 电压的 1 V3 V 倍，根据分压原理，待测电阻至少为 13×90 Ω=30 Ω。
（4） ④
【解析】因实验中没有电流表，在已知电源电压的情况下，要测电阻的大小，电压表和一个定值电阻可起到电流表的测量作用，
① 用一根导线短接 R 或 Rx，电压表示数为 0 或为电源电压，不能测出待测电阻大小；
② 将 R 和 Rx 由串联改为并联，电压表只能测量出 R 和 Rx 的电压，即电源电压，不能测出待测电阻大小；
③ 用滑动变阻器替代 R，因滑动阻器连入电路中的电阻未知，故不能测算出电路中的电流大小，不能测出待测电阻大小；
④ 用阻值可调可读的电阻箱替代 R，电阻箱连入电路的阻值可知，由欧姆定律和串联电路电流的规律可知电路中的电流，根据串联电路电压的规律和欧姆定律可求待测电阻的大小，且通过改变电阻箱的阻值多次测量取平均值来减小误差。
32. （1） 电源电压一定，一个电阻阻值一定，再串联一个电阻后，总电阻变大
（2） 电源电压一定，一个电阻阻值一定，串联的另一个电阻阻值越大，总电阻越大
第六部分
33. 如图所示。
第七部分
34. （1） 10 Ω
（2） 5 Ω
35. （1） 4 伏
（2） 5 欧；7.5 伏
36. （1） 20 欧
【解析】R1=U1I1=12伏0.6安=20欧。
（2） 0.3 安
【解析】U2=U1=12伏，I2=U2R2=12伏40欧=0.3安。
（3） 0.9 安
【解析】I=I1+I2=0.6安+0.3安=0.9安。
37. （1） 9 V
【解析】U=U1=IR1=6 Ω×1.5 A=9 V。
（2） 3 Ω
【解析】Iʹ=U1ʹR1=6 V6 Ω=1 A，
所以 U2ʹ=U−U1ʹ=9 V−6 V=3 V
R2=U2ʹIʹ=3 V1 A=3 Ω。
