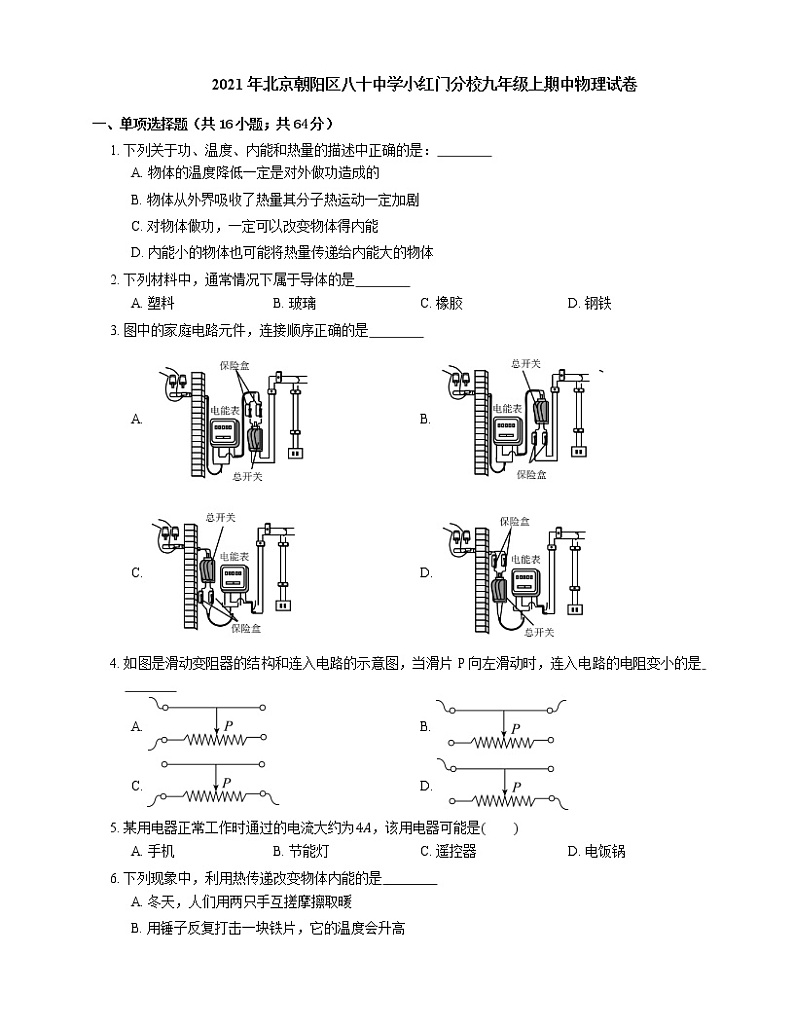

2021年北京朝阳区八十中学小红门分校九年级上期中物理试卷

这是一份2021年北京朝阳区八十中学小红门分校九年级上期中物理试卷，共18页。试卷主要包含了单项选择题，双项选择题，多项选择题，填空题，实验题，作图题，简答题，计算题等内容，欢迎下载使用。
一、单项选择题（共16小题；共64分）
1. 下列关于功、温度、内能和热量的描述中正确的是：
A. 物体的温度降低一定是对外做功造成的
B. 物体从外界吸收了热量其分子热运动一定加剧
C. 对物体做功，一定可以改变物体得内能
D. 内能小的物体也可能将热量传递给内能大的物体

2. 下列材料中，通常情况下属于导体的是
A. 塑料B. 玻璃C. 橡胶D. 钢铁

3. 图中的家庭电路元件，连接顺序正确的是
A. B.
C. D.

4. 如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是
A. B.
C. D.

5. 某用电器正常工作时通过的电流大约为4A，该用电器可能是( )
A. 手机B. 节能灯C. 遥控器D. 电饭锅

6. 下列现象中，利用热传递改变物体内能的是
A. 冬天，人们用两只手互搓摩擦取暖
B. 用锤子反复打击一块铁片，它的温度会升高

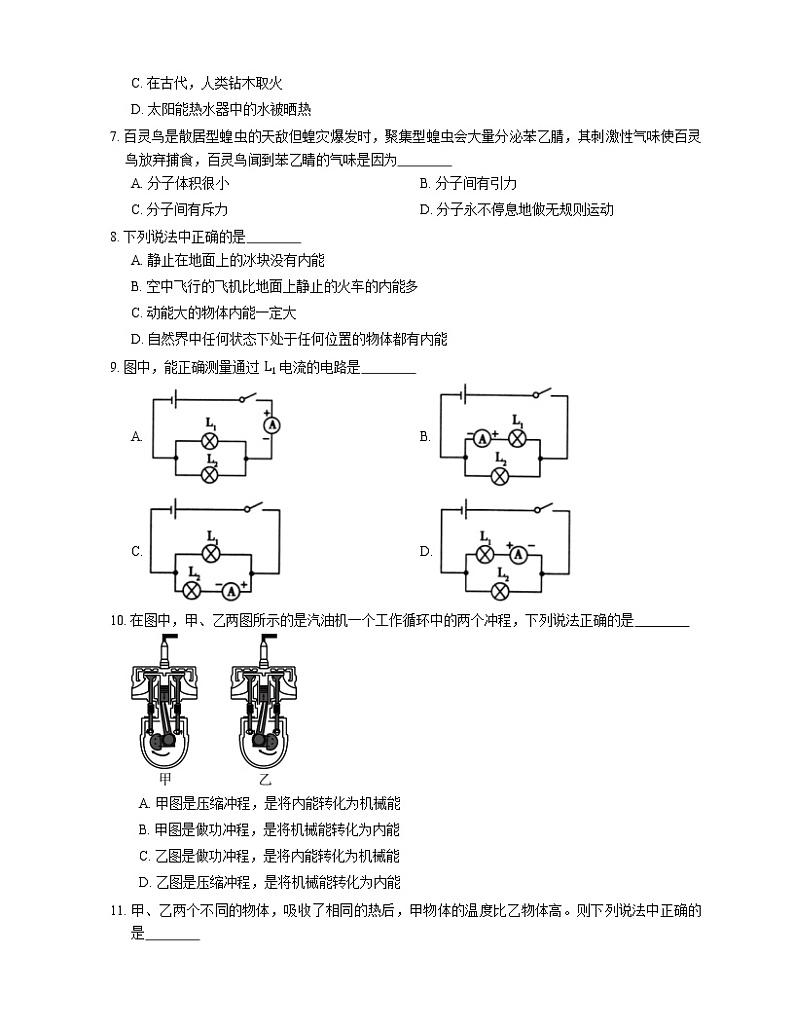

C. 在古代，人类钻木取火
D. 太阳能热水器中的水被晒热

7. 百灵鸟是散居型蝗虫的天敌但蝗灾爆发时，聚集型蝗虫会大量分泌苯乙腈，其刺激性气味使百灵鸟放弃捕食，百灵鸟闻到苯乙睛的气味是因为
A. 分子体积很小B. 分子间有引力
C. 分子间有斥力D. 分子永不停息地做无规则运动

8. 下列说法中正确的是
A. 静止在地面上的冰块没有内能
B. 空中飞行的飞机比地面上静止的火车的内能多
C. 动能大的物体内能一定大
D. 自然界中任何状态下处于任何位置的物体都有内能

9. 图中，能正确测量通过 L1 电流的电路是
A. B.
C. D.

10. 在图中，甲、乙两图所示的是汽油机一个工作循环中的两个冲程，下列说法正确的是
A. 甲图是压缩冲程，是将内能转化为机械能
B. 甲图是做功冲程，是将机械能转化为内能
C. 乙图是做功冲程，是将内能转化为机械能
D. 乙图是压缩冲程，是将机械能转化为内能

11. 甲、乙两个不同的物体，吸收了相同的热后，甲物体的温度比乙物体高。则下列说法中正确的是

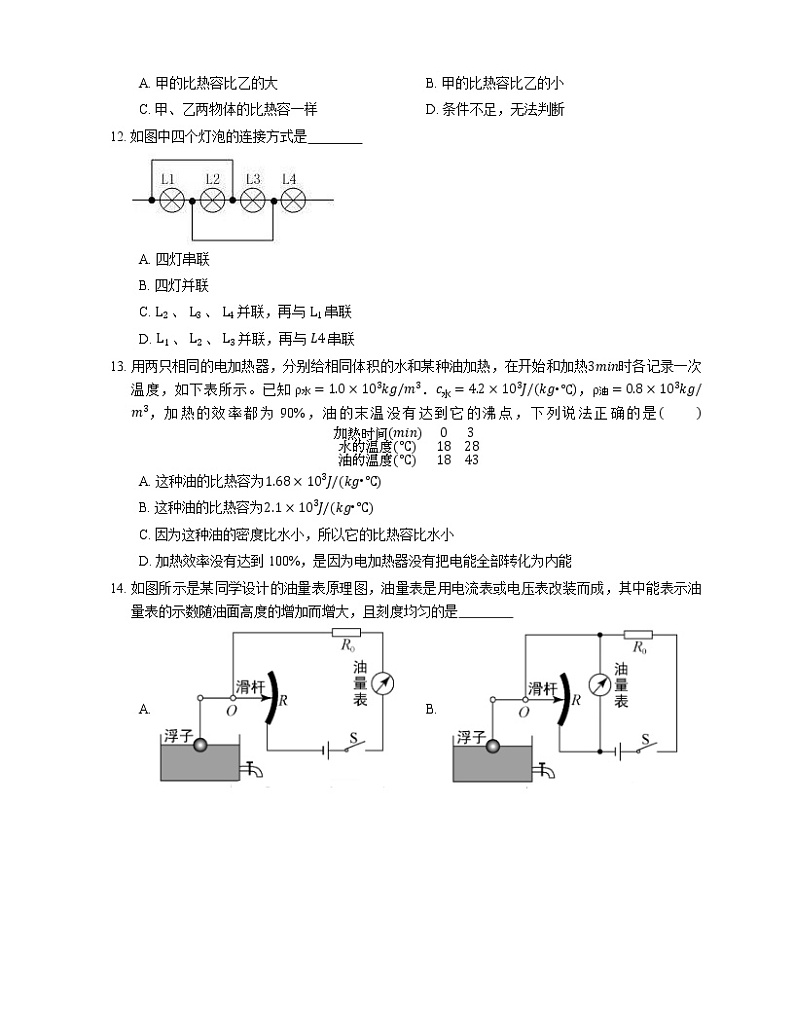

A. 甲的比热容比乙的大B. 甲的比热容比乙的小
C. 甲、乙两物体的比热容一样D. 条件不足，无法判断

12. 如图中四个灯泡的连接方式是
A. 四灯串联
B. 四灯并联
C. L2 、 L3 、 L4 并联，再与 L1 串联
D. L1 、 L2 、 L3 并联，再与 L4 串联

13. 用两只相同的电加热器，分别给相同体积的水和某种油加热，在开始和加热3min时各记录一次温度，如下表所示。已知ρ水=1.0×103kg/m3．c水=4.2×103J/(kg•℃)，ρ油=0.8×103kg/m3，加热的效率都为90%，油的末温没有达到它的沸点，下列说法正确的是( )加热时间(min)03水的温度(℃)1828油的温度(℃)1843
A. 这种油的比热容为1.68×103J/(kg•℃)
B. 这种油的比热容为2.1×103J/(kg•℃)
C. 因为这种油的密度比水小，所以它的比热容比水小
D. 加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能

14. 如图所示是某同学设计的油量表原理图，油量表是用电流表或电压表改装而成，其中能表示油量表的示数随油面高度的增加而增大，且刻度均匀的是
A. B.
C. D.

15. 投影机的光源是强光灯泡，发光时必须用风扇给它降温。现想设计投影仪的电路，要求带动风扇的电动机先启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光。图中符合设计要求的是
A. B.
C. D.

16. 如图所示电路中，电源电压不变，闭合开关 S 后，灯泡 L1 、 L2 都发光。一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表 V1 的示数变小，V2 的示数变大。则产生这一现象的原因是

A. 灯 L1 开路B. 灯 L2 开路C. 灯 L1 短路D. 灯 L2 短路

二、双项选择题（共1小题；共4分）
17. 关于温度、热量、内能之间的关系，下列说法正确的是
A. 物体吸收了热量，它的温度一定升高
B. 物体吸收了热量，它的内能可能会增加
C. 物体温度升高，它一定吸收了热量
D. 物体温度升高，它的内能一定增加

三、多项选择题（共1小题；共4分）
18. 下列说法正确的是
A. 由 U=IR 可得，当电阻 R 一定时，它两端的电压 U 与通过它的电流 I 成正比
B. 由 R=UI 可得，导体的电阻 R 与它两端的电压 U 成正比、与通过它的电流 I 成反比
C. 一段导体的电阻 R 等于加在它两端的电压 U 与通过它的电流 I 的比值
D. 欧姆定律表示了通过导体的电流与导体两端电压和导体电阻的关系

四、填空题（共11小题；共36分）
19. 经验证明，只有不高于 V 的电压对人体才是安全的。

20. 600μ A= A；5×105Ω= MΩ

21. 父亲节那天，小明给父亲开启啤酒时，发现瓶口出现“白雾“，这是瓶内的气体冲出时，内能转化为 能，使气体的内能减小，温度降低，水蒸气遇冷液化而产生的现象。这个现象说明 可以改变物体的内能。

22. 如图，将两个铅柱的底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。这说明分子间存在相互作用的 （选填“引力”、“斥力”或“引力和斥力”）。

23. 人们用冷水冷却汽车发动机，用热水取暖，主要是因为水的 较大。通常情况下，与同等质量的其他物质构成的物体相比，升高或降低相同温度，水吸收或放出的热量较 （填“多”或“少”）。

24. 在电视显像管中，电子从灯丝出来后被高压电加速射到荧光屏上。若电子束的电流为 0.2 毫安，则 1 分钟内打到荧光屏上的电量为 C。

25. 如图所示，A 、 B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是 B 的两倍。将它们串联在电路中，则通过 A 、 B 的电流 IA IB 、 A 、 B 的电阻 RA RB（以上两空格均选填“＞”、“＜”或“=”）。

26. 甲、乙两球质量相等，甲球吸收的热量大于乙球吸收的热量。有关甲、乙两球的比热容和温度变化的关系，可能存在的情况有： 。（写出三种）

27. 如图所示，用两个相同的电加热器分别给质量相同的酒精和煤油加热，酒精和煤油升高温度相同，给 加热的时间要长一些。（已知 c酒精>c煤油）

28. 一段导体两端电压是 4 V，导体中的电流是 0.5A，此导体的电阻是 Ω。如果该导体两端电压增大到 6 V，导体中的电流是 A 、如果导体两端电压降到 0 V，导体的电阻是 Ω。（设导体电阻不随温度变化而变化）

29. 如图所示，两只电表及导线完好，闭合开关，两只电表示数均为零，现用一个完好的电阻替换 R2，再闭合开关，只有电流表示数不为零，则原来的故障是 R1 ，R2 。

五、实验题（共9小题；共64分）
30. 某同学连接的电路如图甲所示
（1）图中电压表的连接有什么错误?
（2）要想测量电灯 L2 两端的电压，只允许变动图中一根导线的一个端点的接线位置，应如何改动?

31. 在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现 现象（选填“断路”或“短路”）。
（2）对于这个电路，只须拆除一根导线，就能成为正确电路，请在要拆除的那根线上打上“×”号，此时，电路连接情况是 。（选填“串联”或“并联”）

32. 电视机、收音机上的音量旋钮，能够控制音量。它的实质是一个滑动变阻器，如图所示。若将其串联在电路中，应将接线柱 A 和 接入电路，当电位器旋钮顺时针旋转时，它接入电路中的电阻将 。

33. 为验证扩散现象的快慢与温度有关这一结论，请你设计实验，要求写出所需器材和简要步骤、验证该实验时你研究问题的方法是什么?

34. 为了研究影响导体电阻大小的因素，甲、乙两组同学在常温下做了如下实验：他们分别选用材料不同的若干合金导体研究导体的电阻与长度、横截面积的关系。如图所示，实验中他们将这些导体分别接在某一恒定电压的两端，用电流表测量通过导体的电流来了解导体对电流的阻碍作用的大小，然后将相关实验数据整理后，填入下表中。
（1）甲组同学分析比较实验序号 1 与 3 中的数据及相关条件，可得出的初步结论是 。
乙组同学分析本组记录的实验数据 （选填“能”或“不能”）得出同样的结论。
（2）甲、乙两组同学分析比较了实验序号 中的数据及相关条件，可得出的初步结论是：常温下，导体的材料和横截面积相同时，长度越长，导体的电阻越大。
（3）两组同学进一步综合 8 次实验中所记录的导体长度及横截面积的大小，并结合相关条件初步得出结论：
① 分析比较实验序号 1 与 2 或 3 与 4 或 5 与 6 或 7 与 8 中的数据及相关条件，可初步得出的结论是：常温下， 。
② 分析比较实验序号 1 与 2 和 3 与 4 或 5 与 6 和 7 与 8 中的数据及相关条件，可初步得出的结论是：常温下， 。
③ 分析比较实验序号 1 与 2 和 5 与 6 中的数据及相关条件，可初步得出的结论是：常温下， 。

35. 物理小组的同学们组装了如图所示的装置，在完全相同的烧杯中分别装有质量相同的 A 、 B 两种液体，在完全相同的燃料盒中分别装有两种不同的燃料。
（1）若要比较液体的吸热本领，应选 两图的实验装置进行实验。（在“甲、乙、丙”中选填）
（2）实验过程中，若加热相同的时间，温度升高较多的液体比热容较 。
（3）根据实验数据同学们绘制出如图所示的图象，其中一种液体为水，由图象可知：质量为 100 g 的水（比热容为 4.2×103 J/(kg⋅∘C)）加热 10 分钟温度升高 ∘C，吸收的热量约为 J。

36. 为了验证通过导体的电流大小跟导体两端的电压大小有关，小陆选用了下列符合实验要求的实验器材：电源、开关、导线、滑动变阻器、电压表、电流表、定值电阻，并按照要求设计了如图所示的实验电路图。
（1）以下是他的部分实验步骤，请你帮他补充完整：
①将电压表、电流表调零，断开开关 S，按电路图连接电路，调节滑动变阻器的滑动头 P 使其接入电路的电阻值最大；
②闭合开关 S，调节滑动变阻器的滑动头 P 到适当位置，读出并记录此时定值电阻 R 两端的电压 U1 及通过它的电流 I1，并将数据记录在表格中，断开开关 S；
③闭合开关 S， ，读出并记录此时定值电阻 R 两端电压 U2 及通过它的电流 I2，并将数据记录在表格中，断开开关 S。
（2）请根据小陆的实验步骤画出实验数据记录表格。
（3）分析实验数据，在 U2≠U1 的条件下，若 I2 I1（选填“=”或“≠”），可以验证“通过导体的电流大小跟导体两端的电压大小有关”。

37. 如图所示，把两个小灯泡串联接入电路研究串联电路特点。
（1）开关闭合并且两灯都发光时，取下其中一个灯，可观察到 现象；
（2）在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到 现象；
（3）以上两个现象都说明了串联电路 这一特点。

38. 小明设计了一种测量未知电阻 Rx 的实验方案，并选择了合适的器材，测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在 A 、 B 两点间接人的元件每次只能是电阻箱或未知电阻 Rx．请你帮他完成相关实验内容：
（1）将 接入 A 、 B 两点间；
（2）闭合开关，移动滑动变阻器滑片到某一合适位置时，记下 ；
（3）断开开关，取下 A 、 B 间的元件，将 接在 A 、 B 两点间；
（4）闭合开关，调节 ，使 ；
（5）读出 ，即可知道 Rx 的阻值．
（6）若旋盘式电阻箱调好后如图所示，则此变阻箱接入电路的电阻为 Ω，待测未知电阻 Rx 的电阻为 Ω，该电阻箱最大能调节的阻值为 Ω．

六、作图题（共2小题；共26分）
39. 根据如图所示的电路图，用笔画线代替导线，连接实物电路。

40. 如图所示，现有一个电池组、两只电流表 A1 和 A2 、两只小灯泡 L1 和 L2 、一个开关、导线若干条（用笔画线代替导线）请你设计一个电路，要求开关接在干路，L1 和 L2 并联；两只电流表接在电路中，且电流表 A1 测干路电流，电流表 A2 测通过 L2 的电流。
（1）请在虚线框中画出你所设计的电路图。
（2）按照你所设计的电路图，将图中的元件连接起来。（导线不要交叉）

七、简答题（共1小题；共13分）
41. 夏天，小明去海滨城市旅游时，他赤脚走在海边的沙滩上，感觉到沙子热得烫脚而海水却很凉。这是为什么?

八、计算题（共4小题；共52分）
42. 质量为 2 kg 的某种物质温度由 20∘C 升高到 40∘C（未发生物态变化）, 吸收的热量是 3.52×104 J，该物质的比热容是多少?

43. 将质量为 30 kg 、温度为 10∘C 的水与质量为 40 kg 、温度为 80∘C 的水混合后，它们的温度为多少摄氏度?（不计热量损失）

44. 小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图所示的 I−U 关系图象。请你根据图象计算：
（1）甲的电阻。
（2）乙的电阻。

45. 某型号酒精测试仪原理如图。电源电压恒为 6 V，传感器电阻 R2 的阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为 0 时，R2 的电阻为 50 Ω。使用前要通过调零旋钮（即滑动变阻器 R1 的滑片）对测试仪进行调零，此时电压表的示数为 5 V。求：
（1）电压表的示数为 5 V 时，电流表的示数为多少?
（2）电压表的示数为 5 V 时，滑动变阻器 R1 的电阻值为多少?
（3）调零后，R1 的电阻保持不变.某驾驶员对着测试仪吹气 10 s，若电流表的示数达到 0.3 A，表明驾驶员醉驾，此时电压表的示数为多少?
答案
第一部分
1. D
【解析】A、物体的温度降低可能是对外做功、也可能是发生热传递，故A错误；
B、物体从外界吸收了热量可能增加了分子动能，也可能改变了分子势能，故B错误；
C、对物体做功，物体有可能是发生了形变或产生了机械运动，物体的内能不一定增加，故说法错误；
D、内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能小的物体传给内能大的物体，故D选项正确。
2. D
3. B
4. A
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
5. D
【解析】【分析】家庭电路电压是220V，已知电路电流，由P=UI求出用电器的功率；然后根据对家用电器功率的了解逐一分析，做出选择。
【解析】解：该用电器的功率P=UI=220V×4A=880W；
A、手机的功率一般不超过10W，不符合题意；
B、节能灯的功率在20W左右，不符合题意；
C、遥控器的功率一般不超过10W，不符合题意；
D、电饭煲的功率在1000W左右，符合题意。
故选：D。
【点评】本题考查了对家用电器功率和电功率公式的了解与掌握，家用电器的电流，我们不是很熟悉，我们对用电器的功率了解多一些，我们可以先算出用电器的功率，根据功率大小做出选择。
6. D
7. D
【解析】不同的物质相互接触时，分子彼此进入对方现象叫做扩散，扩散说明了分子在不停地做无规则运动。闻到苯乙睛的气味，说明苯乙睛的分子在不停地做无规则运动，属于扩散现象。故A、B、C均不符合题意，D符合题意。
8. D
【解析】静止在地面上的冰块有内能，因为一切物体都具有内能。故A不正确。
空中飞行的飞机和地面上静止的火车的内能无法比较，因为内能的大小和温度、质量、状态等有关。故B不正确。
动能大的物体内能不一定大，因为内能和动能是两种不同形式的能，两者的大小没什么关系。故C不正确。
自然界中任何状态下处于任何位置的物体都有内能，因为一切物体都具有内能。故D正确。
9. B
10. D
11. D
【解析】不同物质比热容一般不同，甲、乙两个不同的物体，所吸收的热量相同，甲物体的温度比乙物体高；由公式 Q=cmΔt 知：由于甲、乙两物体的质量大小不确定，所以无法确定甲、乙两物体比热容的大小关系。
12. D
【解析】因为 L1 、 L2 、 L3 是并列连接，所以三个灯泡并联，三个灯泡并联后又与 L4 串联连接。
13. B
【解析】【分析】(1)由相同的加热器可以体现出水与这种液体在相同的时间内吸收的热量相同。取相同的时间，利用他们温度的变化，结合吸热公式即可求出该液体的比热容。比热容与密度都是物质的一种属性；
(2)能量在转化和转移时会有一定的损失，很难做出百分之百。
【解析】解：AB、取两种液体都加热了3分钟为研究对象，因为是用的两个相同的电加热器，且加热效率都为90%，
所以Q水=Q油，
设它们的体积为V，则水的质量：m水=ρ水V，油的质量：m油=ρ油V，
因为Q水=c水m水(t水−t0)，Q油=c油m油(t油−t0)
所以c水ρ水V(t水−t0)=c油ρ油V(t油−t0)，
4.2×103J/(kg•℃)×1.0×103kg/m3×(28℃−18℃)=c油×0.8×103kg/m3×(43℃−18℃)
解得：c油=2.1×103J/(kg•℃)。故A错误、B正确；
C、密度和比热容都是物质的一种属性，二者的大小之间没有必然的联系，故C错误；
D、加热效率没有达到100%，主要是因为电加热器产生的热量没有全部被液体吸收，而是存在一定的损失，而不是因为电加热器没有把电能全部转化为内能，故D错误。
故选：B。
【点评】本题中，根据两者吸收的热量相同列出方程求解是关键。同时，还要注意这里的两种液体是体积相同，而非质量相同，所以要设出体积，表示出质量，再代入公式求解，有一定难度。
14. C
15. C
【解析】当电风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光，故电动机和灯泡并联且应当有一个开关在干路中，一个开关在灯泡的支路中。
16. C
【解析】因两灯串联，而发生故障后仍有一只灯泡正常发光，则说明电路仍然是导通的，即不可以发生开路现象，只能为短路；因 V1 的示数变小，V2 的示数增大，说明应是 L1 短路，L2 正常。
第二部分
17. B， D
第三部分
18. A， C， D
第四部分
19. 36
20. 6×10−4；0.5
【解析】因为 1 μ A=10−6 A，所以 600 μ A=600×10−6 A=6×10−4 A；
因为 1 Ω=10−6 MΩ，所以 5×105 Ω=5×105×10−6 MΩ=0.5 MΩ．
21. 机械；做功
22. 引力
【解析】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，说明分子间存在引力。
23. 比热容；多
【解析】因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以人们用冷水冷却发动机；相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以人们用用热水取暖；即：与同等质量的其它物质相比，升高或降低相同温度，水吸收或放出的热量较多。
24. 0.012
25. =；<
【解析】将两个电阻串联在电路中，由于串联电路中电流处处相等，所以电流相同，即 IA=IB；由题可知，A 和 B 是由同种材料制成的且长度相同，A 的横截面积大、电阻小，B 的横截面积小、电阻大，故 RAc乙，Δt甲>Δt乙；
c甲>c乙，Δt甲=Δt乙；
c甲Δt乙。（其他合理均可）
27. 酒精
28. 8；0.75；8
【解析】由 I=UR 可得，导体的电阻：
R=UI=4 V0.5 A=8 Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当该导体两端电压增大到 6 V 时或导体两端电压降到 0 V 时，导体的电阻仍为 8 Ω 不变，
则当该导体两端电压增大到 6 V 时，通过的电流：
Iʹ=UʹR=6 V8 Ω=0.75 A
29. 短路；断路
【解析】分析电路可知 R1 、 R2 串联，电压表 V 测量 R1 两端电压。
若电流表示数为零，说明电路故障是断路，若只有 R1 断路，则电压表会有示数，根据电压表也没有示数，说明 R2 一定断路；
用完好的电阻 R 替换 R2，闭合电键，如果只有电流表示数不为零，那说明 R1 没有断路，但电压表示数为零，那说明电阻 R1 短路了。
第五部分
30. （1） 电压表的两个接线柱接反
【解析】在电路中应使电流从电压表的“＋”接线柱流入，从电压表的“−”接线柱流出，可以看出图中电压表的两个接线柱接反了
（2） 将导线 a 跟电灯 L1 连接的 一端，改接到 L2 右边的接线柱上
【解析】要测电灯 L2 两端的电压，应将电压表并联在电灯 L2 的两端，同时注意电压表的“＋”“−”接线柱。从图中看出，将导线 a 跟电灯 L1 连接的 一端，改接到 L2 右边的接线柱上就可以了。
31. （1） 短路
【解析】根据实物图可知，导线直接将电源两极连接在一起，因此闭合开关后，将形成电源短路，电流表和电源会被烧坏；
（2） 图见解析；串联
【解析】要拆除一根导线，就能成为正确电路，应去掉两灯泡右侧之间的导线，如图所示；
此时，电路连接情况是串联。
32. B；变大
33. 取两只等大的烧杯，分别放入等质量热水、冷水。
分别向两只烧杯中滴入墨水，发现墨水在热水中扩散得快，说明温度越高，扩散越快。
方法：转换法。
34. （1） 常温下，当导体的材料和长度相同时，横截面积越小，导体电阻越大；不能
（2） 2 、 4（或 5 、 7 或 6 、 8）
（3） ① 当导体的材料相同时，长度与横截面积的比值相同，导体电阻相同
② 当导体材料相同时，长度与横截面积的比值越大，导体电阻越大
③ 当导体长度与横截面积的比值相同时，材料不同，导体电阻不同
35. （1） 甲、丙
【解析】要比较不同物质的吸热本领，必须保证不同物质的质量相等，相同时间吸收的热量相同，所以选择甲丙。
（2） 小
【解析】质量相同的两种物质，加热时间相同时，温度升高较多的液体比热容较小。
（3） 30；1.26×104
【解析】由题可知使用相同加热装置，相同时间内 A 、 B 两种液体吸收热量相同。因为 B 液体温度变化慢，所以 B 液体为水，水在 20 min 内吸收的热量为
Q=cmΔt=4.2×103 J/(kg⋅∘C)×0.1×(80∘C−20∘C)=2.52×104 J。
所以加热 10 min 水吸收的热量为 1.26×104 J；
加型 20 min 水温升高 60∘C，所以加热 10 min 水温升高 30∘C。
36. （1） 调节滑动变阻器的滑动头 P 到另一适当位置
【解析】实验中需要移动滑动变阻器，改变滑片的位置，改变电阻两端的电压和电路的电流，故补充的步骤为：调节滑动变阻器的滑动头 P 到另一适当位置，读出并记录此时定值电阻 R 两端电压 U2 及通过它的电流 l2，并将数据记录在表格中，断开开关 S。
（2） U/VI/A
【解析】表格中需要记录每次的电压和电流，如表所示。
（3） ≠
【解析】分析实验数据，若 U2≠U1，I2≠I1，可以验证“通过导体的电流大小跟导体两端的电压大小有关”。
37. （1） 另一灯也熄灭
【解析】开关闭合并且两灯都发光时，取下其中一个灯，可观察到另一灯也熄灭现象；
（2） 三灯同时亮，但原来两灯都变暗
【解析】在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到三灯同时亮，但原来两灯都变暗现象；
（3） 各用电器相互影响
【解析】以上两个现象都说明了串联电路各用电器相互影响这一特点。
38. （1） Rx
【解析】将 Rx 接入 A 、 B 两点间；
（2） 电压表的示数 U
【解析】闭合开关，移动滑动变阻器滑片到某一合适位置时，记下电压表的示数 U；
（3） 电阻箱
【解析】断开开关，取下 A 、 B 间的元件，将电阻箱接在 A 、 B 两点间；
（4） 电阻箱的示数；电压表的示数仍为 U
【解析】闭合开关，调节电阻箱，使电压表的示数仍为 U；
（5） 电阻箱
【解析】读出电阻箱的示数，即可知道 Rx 的阻值．
（6） 8029；8029；9999
【解析】由图可知：此变阻箱接入电路的电阻为 8×1000 Ω+0×100 Ω+2×10 Ω+9×1 Ω=8029 Ω，
则待测电阻的阻值为 8029 Ω；
该电阻箱最大能调节的阻值为 9×1000 Ω+9×100 Ω+9×10 Ω+9×1 Ω=9999 Ω．
第六部分
39.
【解析】由电路图可知，两灯泡并联，电流表测干路电流，开关 S1 控制干路，开关 S2 与灯 L2 串联，控制灯 L2；从电源正极出发，先把开关 S1 、电流表、灯 L2 、开关 S2 串联起来，回到电源负极，然后把灯 L1 并联在灯 L2 与开关 S2 的串联电路两端，实物图如图所示：
40. （1）
（2）
第七部分
41. 因为海水的比热容远大于沙子，所以海水升温慢，沙子升温快，所以觉得沙子热得烫脚，而海水却很凉。
第八部分
42. 8.8×102 J/(kg⋅∘C)
【解析】比热容 c=QmΔt=3.52×104 J2 kg×(40∘C−20∘C)=8.8×102 J/(kg⋅∘C)。
43. 50∘C
【解析】由 Q吸=Q放，得 c水m水(t−10∘C)=c水m水(80∘C−t)，30 kg(t−10∘C)=40 kg(80∘C−t)，t=50∘C。
44. （1） 10 Ω
（2） 5 Ω
45. （1） 0.1 A
（2） 10 Ω
（3） 3 V
