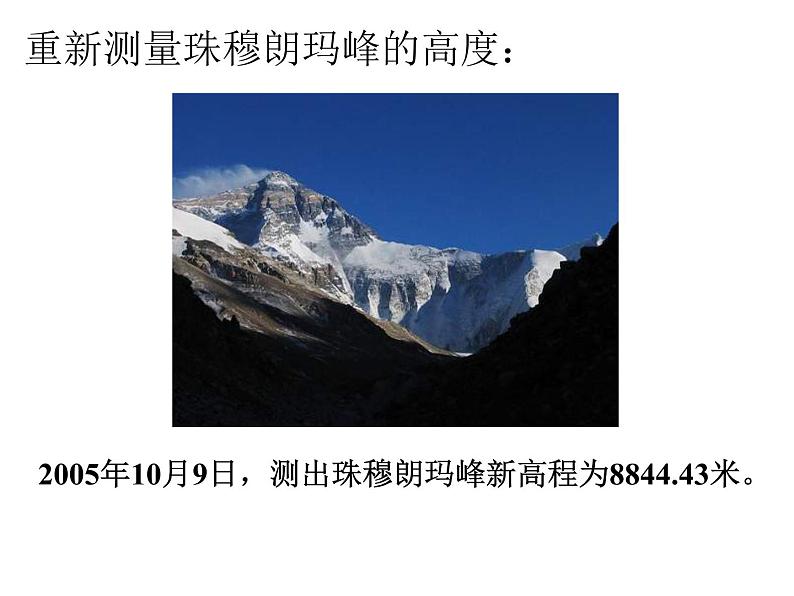

2005年10月9日，测出珠穆朗玛峰新高程为8844.43米。
重新测量珠穆朗玛峰的高度：

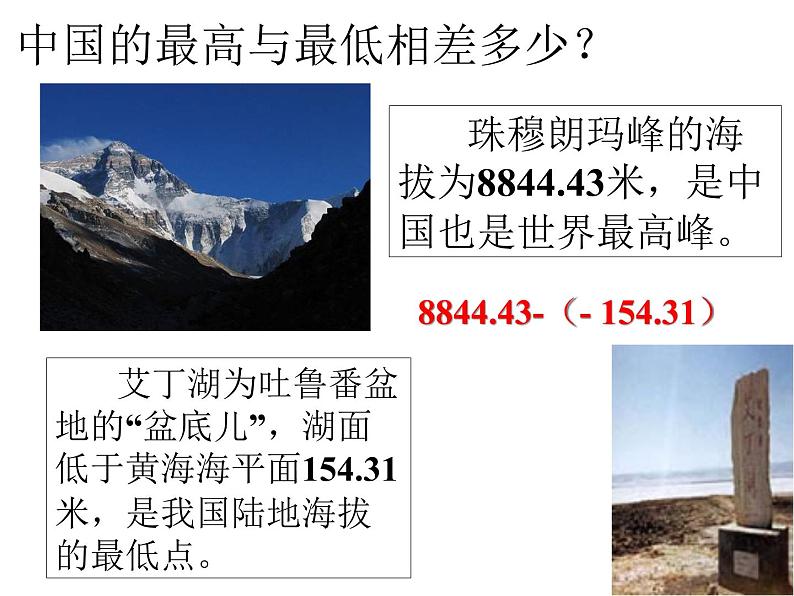

中国的最高与最低相差多少？
艾丁湖为吐鲁番盆地的“盆底儿”，湖面低于黄海海平面154.31米，是我国陆地海拔的最低点。
珠穆朗玛峰的海拔为8844.43米，是中国也是世界最高峰。
8844.43-（- 154.31）

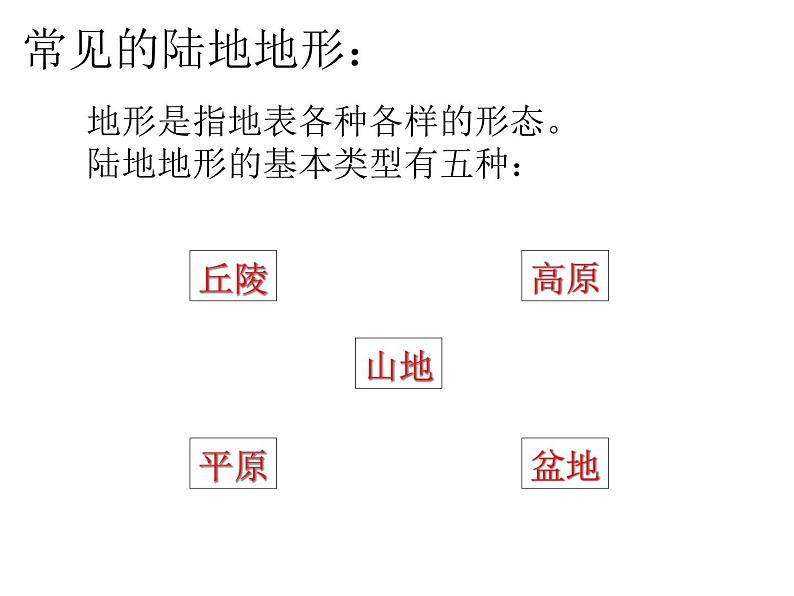

地形是指地表各种各样的形态。陆地地形的基本类型有五种：

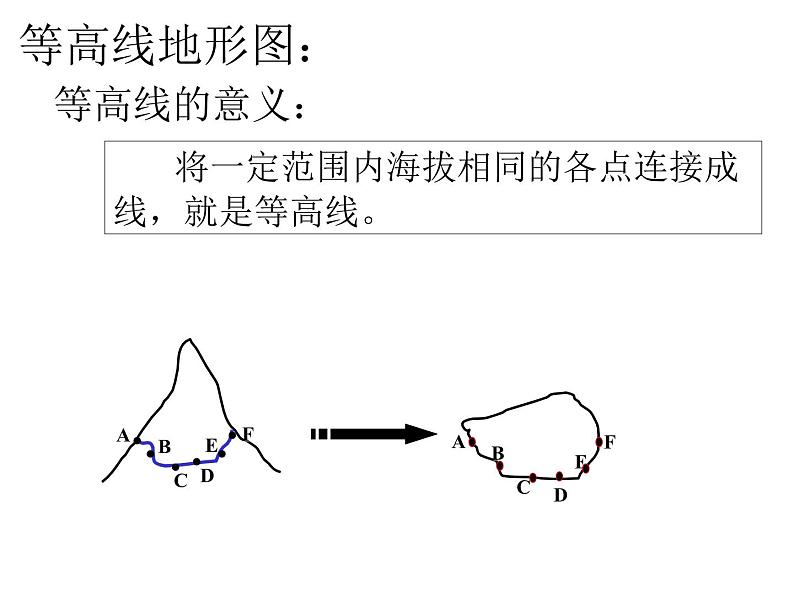

将一定范围内海拔相同的各点连接成线，就是等高线。

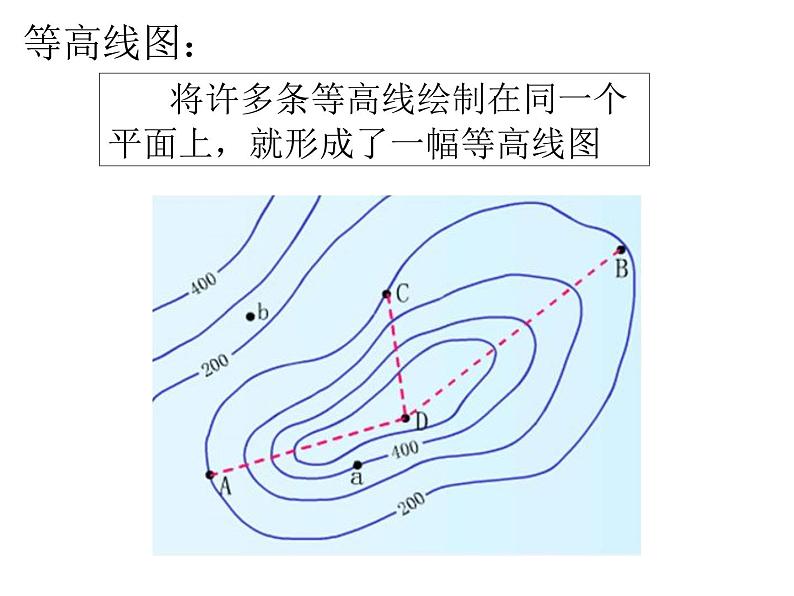

将许多条等高线绘制在同一个平面上，就形成了一幅等高线图
将某个区域的某种地形上的各点用等高线的方法绘制在同一个平面图上，就形成了等高线地形图。
如何实现立体地形到平面地图的转化？如下图，是我们要研究的问题。
如何绘制等高线地形图？
山地不同部位的等高线示意图：
山顶——密闭等高线的最内层
山脊—— （山的高处像兽类的脊梁骨似的高起部分） 等高线向低处突出的地点的连线
山谷—— 等高线表现为向内凹进去（低处突向高处的地点连接起来 ）
鞍部—— 两山顶之间等高线不相连的地方
陡崖—— 等高线相当密集或重叠的地方
在等高线地形图上，以一定次序的颜色、色调的变化来显示地势的起伏，这样的地图就是分层设色地形图。
常常用“陆高海深”图例来表示海拔高度的变化
如何绘制分层设色地形图：
