贵州省贵阳市2020-2021学年九年级上学期期末考试物理试题（word版 含答案）

这是一份贵州省贵阳市2020-2021学年九年级上学期期末考试物理试题（word版 含答案），共17页。试卷主要包含了选择题，填空题，简答题，作图题，实验与科学探究题，综合应用题等内容，欢迎下载使用。
1．（3分）随着科技的不断进步，新能源汽车逐渐代替了传统的燃油汽车，这是因为新能源汽车（ ）
A．噪声大B．效率低C．污染小D．能耗大
2．（3分）温度是我们描述自然界物体冷热程度的物理量，你认为以下温度值最符合实际的是（ ）
A．刚煮熟的水饺温度约为100°C
B．贵阳市冬季的最低温度可达﹣40°C
C．冰箱冷冻室的最低温度为0℃
D．适合我们洗澡的水温约为75°C
3．（3分）优美的词句可以勾画出大自然水资源的美妙与和谐，下列词语中描绘凝华现象的是（ ）
A．滴水成冰B．玉霜满地C．烟雾缭绕D．露似珍珠
4．（3分）如图所示是家中常用的插线板，导线A、B、C分别是插线板电饭锅、台灯的电源线，当两用电器同时正常工作，下列对电源线中电流大小判断正确的是（ ）
A．A处最大B．B处最大C．C处最大D．一样大
5．（3分）冬季是用电的高峰期，同时也是火灾防范的重点时期。许多火灾事故就是不注意用电安全而导致。为了防患于未然，下列做法安全合理的是（ ）
A．将湿衣物覆盖在电热取暖器上
B．同一插板上使用多个大功率用电器
C．睡觉时将电热毯整夜通电使用
D．时常检查家中用电器电源线的状况

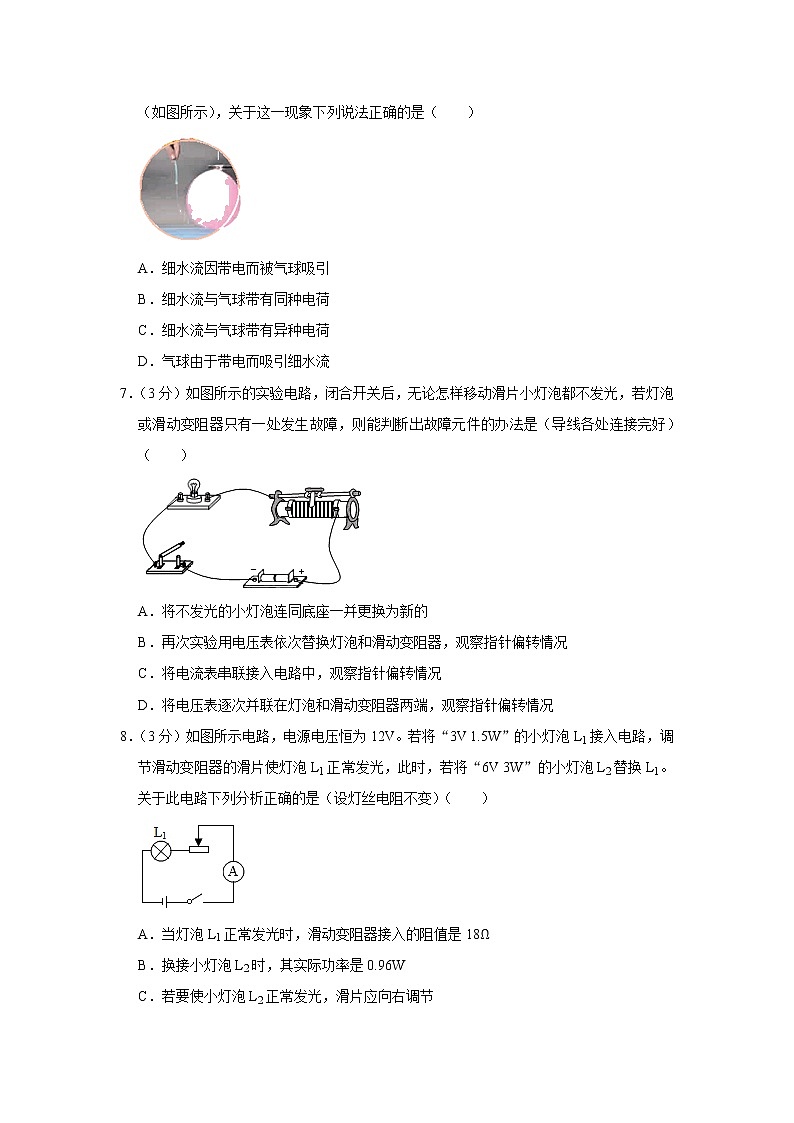

6．（3分）用毛皮摩擦过的气球靠近原本竖直下落的细水流，观察到细水流偏向了气球一侧（如图所示），关于这一现象下列说法正确的是（ ）
A．细水流因带电而被气球吸引
B．细水流与气球带有同种电荷
C．细水流与气球带有异种电荷
D．气球由于带电而吸引细水流
7．（3分）如图所示的实验电路，闭合开关后，无论怎样移动滑片小灯泡都不发光，若灯泡或滑动变阻器只有一处发生故障，则能判断出故障元件的办法是（导线各处连接完好）（ ）
A．将不发光的小灯泡连同底座一并更换为新的
B．再次实验用电压表依次替换灯泡和滑动变阻器，观察指针偏转情况
C．将电流表串联接入电路中，观察指针偏转情况
D．将电压表逐次并联在灯泡和滑动变阻器两端，观察指针偏转情况
8．（3分）如图所示电路，电源电压恒为12V。若将“3V 1.5W”的小灯泡L1接入电路，调节滑动变阻器的滑片使灯泡L1正常发光，此时，若将“6V 3W”的小灯泡L2替换L1。关于此电路下列分析正确的是（设灯丝电阻不变）（ ）
A．当灯泡L1正常发光时，滑动变阻器接入的阻值是18Ω
B．换接小灯泡L2时，其实际功率是0.96W
C．若要使小灯泡L2正常发光，滑片应向右调节

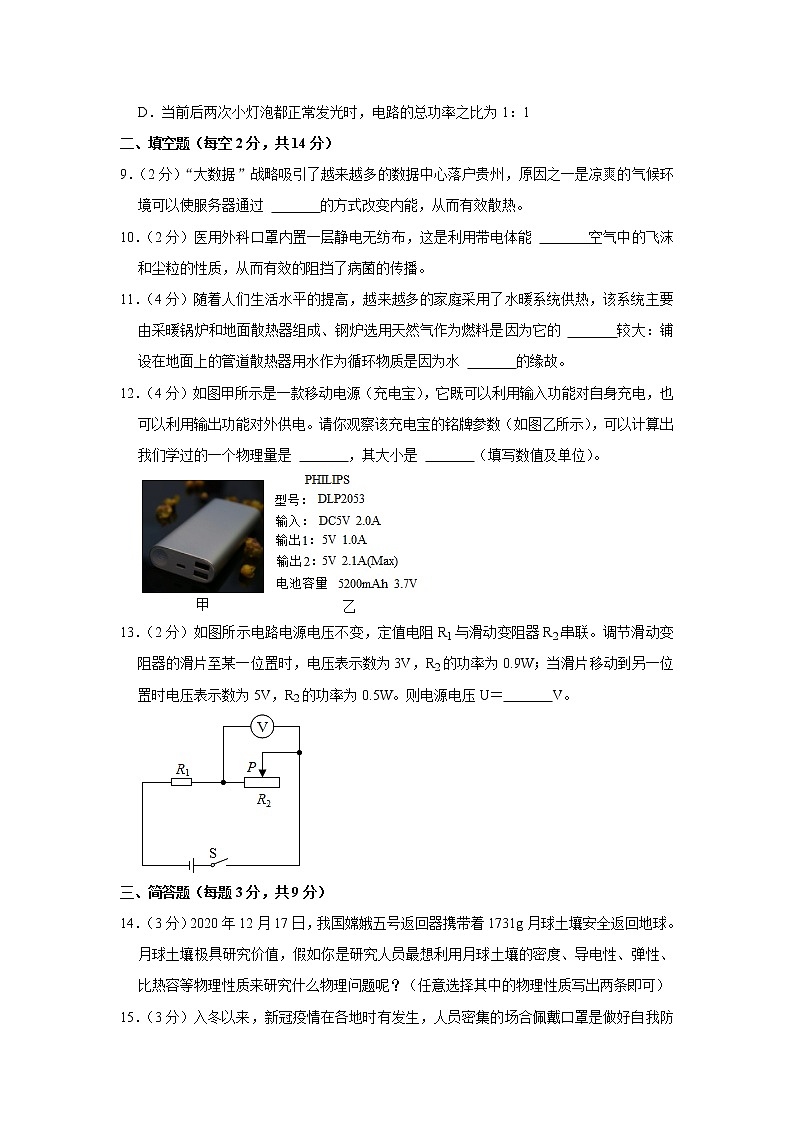

D．当前后两次小灯泡都正常发光时，电路的总功率之比为1：1
二、填空题（每空2分，共14分）
9．（2分）“大数据”战略吸引了越来越多的数据中心落户贵州，原因之一是凉爽的气候环境可以使服务器通过 的方式改变内能，从而有效散热。
10．（2分）医用外科口罩内置一层静电无纺布，这是利用带电体能 空气中的飞沫和尘粒的性质，从而有效的阻挡了病菌的传播。
11．（4分）随着人们生活水平的提高，越来越多的家庭采用了水暖系统供热，该系统主要由采暖锅炉和地面散热器组成、钢炉选用天然气作为燃料是因为它的 较大：铺设在地面上的管道散热器用水作为循环物质是因为水 的缘故。
12．（4分）如图甲所示是一款移动电源（充电宝），它既可以利用输入功能对自身充电，也可以利用输出功能对外供电。请你观察该充电宝的铭牌参数（如图乙所示），可以计算出我们学过的一个物理量是 ，其大小是 （填写数值及单位）。
13．（2分）如图所示电路电源电压不变，定值电阻R1与滑动变阻器R2串联。调节滑动变阻器的滑片至某一位置时，电压表示数为3V，R2的功率为0.9W；当滑片移动到另一位置时电压表示数为5V，R2的功率为0.5W。则电源电压U＝ V。
三、简答题（每题3分，共9分）
14．（3分）2020年12月17日，我国嫦娥五号返回器携带着1731g月球土壤安全返回地球。月球土壤极具研究价值，假如你是研究人员最想利用月球土壤的密度、导电性、弹性、比热容等物理性质来研究什么物理问题呢？（任意选择其中的物理性质写出两条即可）
15．（3分）入冬以来，新冠疫情在各地时有发生，人员密集的场合佩戴口罩是做好自我防护的基本措施。如图所示是一位老师佩戴口罩讲课时的情景，请你分析她不断讲话时导致镜片起雾的原因，并提出一条合理的解决办法。（注：不含摘除眼镜或口罩）
16．（3分）现代家庭中使用的电器越来越多，供电部门将家庭电路进户电线的横截面积从6mm2升级为10mm2，请你从安全用电的角度分析电线升级的原因。
四、作图题（每题2分，共8分）
17．（2分）如图所示电路，请用笔画线代替导线完成电路连接。要求：两灯串联，电压表测量L1两端电压，导线不能交叉。
18．（2分）如图所示是停车场道闸识别系统。A、B分别是识别车牌的摄像头，道闸杆由电动机控制，进出车辆通过摄像头识别后即可由同一道闸杆开闸放行。请你根据以上信息在答题卡的虚线框内画出该系统的简化电路图。（将摄像头视为控制电动机的开关，电动机用“”表示）
19．（2分）如图所示，用打气筒向瓶内打气，一段时间后瓶塞从瓶口冲出且瓶口冒出少许“白气”请你根据这一现象画出：从开始打气到“白气”消失一段时间后的过程中玻璃瓶内空气温度随时间变化关系的大致图像。（环境温度为t0）
20．（2分）热敏电阻是一种阻值随温度变化而变化的电子元件。如图所示是某用电器的部分电路，R1是热敏电阻，R2是阻值为20Ω的定值电阻，串联电路两端的总电压是18V。电路中电流与热敏电阻感知的温度对应关系如表所示，请画出热敏电阻的功率P随温度t变化关系的图像。（用一条平滑的曲线表示）
五、实验与科学探究题（每题11分，共33分）
21．（11分）在探究“水的沸腾特点”实验中，小明和小刚用如图所示的两套装置进行实验。
（1）组装实验器材时各物品要按照 （选填“由上至下”或“由下至上”）的顺序依次安装，并且需注意温度计的玻璃泡不能触碰到 。
（2）实验过程中小明每隔1min记录一次温度计示数，记录数据如下表所示。由表中数据分析可知：水温的变化规律是 ，水沸腾时的温度称为 。
（3）小刚所测的最高水温高于98℃，你认为小刚选用的器材是图中 （选填“甲”或“乙”）所示的装置，理由是 。
22．（11分）在“探究串联电路两端的电压和各部分电路电压关系”的实验中，器材有：两只小灯泡、两节新干电池、电压表、开关、导线等。实验设计的电路图如图甲所示，请你回答下列问题：
（1）两只灯泡的连接方式是 ，开关 （选填“是”或“不是”）电路的一个组成部分。
（2）按电路图连接好实物后闭合开关，发现两灯泡都不发光，随即轻轻按压灯泡L1，发现两灯泡依然不发光；再按压灯泡L2，两灯均发光。根据这一现象请你说出电路中刚才出现故障的原因是 。
（3）先测出AB间电压为1.6V，再测出BC间电压如图乙所示为 V。
（4）为了达到实验目的，接下来的操作是测量 （选填“AC”或“电源”）两端的电压并记录，再接下来的做法是 ，才能得出结论。
23．（11分）小明在探究“电荷种类和相互作用规律”的实验中用到了以下器材：毛皮、橡胶棒、丝绸、玻璃棒、碎纸屑等物体。请你回答下列问题。
（1）为了使物体带电，小明用毛皮和丝绸分别摩擦橡胶棒和玻璃棒，这种使物体带电的方法称为 。请根据所给器材写出检验它们都带电的方法： 。
（2）小明用一块丝绸同时摩擦两根玻璃棒后，将一根玻璃棒悬挂，用另一玻璃棒缓缓靠近悬挂着的玻璃棒一端，现象如图14所示，根据图中的箭头指向判断两玻璃棒间发生 （选填“吸引”或“排斥”）现象。由此你能得到的初步结论是：为了能证明这一初步结论的可靠性，根据所给器材还需要进行的操作是 。
（3）小明再用摩擦过的橡胶棒缓缓靠近悬挂着的带电玻璃棒一端时，两棒之间发生了吸引现象，从而证明玻璃棒和橡胶棒带电性质不同，由此得出自然界只存在两种电荷的结论，请你分析小明由此过程得到的实验结论是否可信？为什么？
六、综合应用题（每题6分，共12分。解答时需写出必要的文字说明、计算公式及过程若只写出计算结果将不得分。）
24．（6分）如图甲所示的电取暖器主要由两根相同的发热管组成，每根发热管内电阻丝的规格为“220V 440W”，其外壳上的两个开关分别控制两根电热管，可实现高、低两个不同的功率挡位，若简化电路如图乙所示。求：
（1）每根电阻丝的阻值；
（2）只闭合开关S1时，电路中的电流；
（3）取暖器以高功率挡位工作2h消耗的电能。
25．（6分）如图所示电路，电源电压不变。小灯泡L1标有“6V 3W”、L2标有“6V 6W”的字样，滑动变阻器R标有“18Ω 1.5A”字样，闭合开关S、S1、S2，滑动变阻器的滑片P移至b端时，两灯都正常发光。求：（设灯丝电阻不变）
（1）电源电压；
（2）当闭合开关S、S2、断开开关S1，电流表示数为0.25A时，滑动变阻器接入电路的电阻；
（3）分析该电路结构，当整个电路功率最小时，请写出开关的状态和滑片的位置，并计算最小功率。

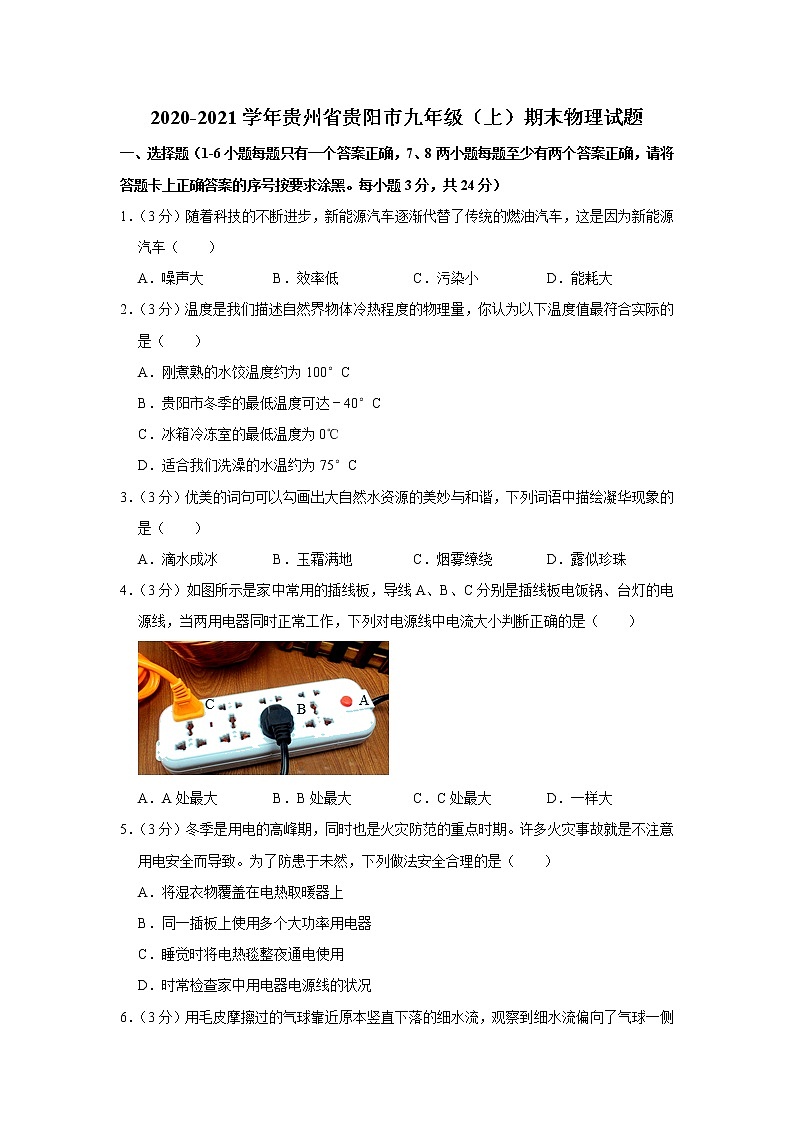

2020-2021学年贵州省贵阳市九年级（上）期末物理试题
参考答案与试题解析
一、选择题（1-6小题每题只有一个答案正确，7、8两小题每题至少有两个答案正确，请将答题卡上正确答案的序号按要求涂黑。每小题3分，共24分）
1．【解答】解：目前，新能源汽车主要以电能为驱动能源，或电能与化石能源一起使用的汽车。相较于传统的燃油汽车的发动机，新能源汽车驱动系统——电机工作时噪声小、响应快、效率高，对外排放的废气少，甚至不排放，所以更加节能环保。
故选：C。
2．【解答】解：A、标准大气压下水的沸点是100℃，刚煮熟的水饺温度与此差不多，约100℃，故A符合实际；
B、贵阳市冬季最低温度在0℃左右，故B不符合实际；
C、冰箱冷冻室最低温度可达﹣18℃，故C不符合实际；
D、人的体温在37℃左右，洗澡水的温度比人体温度略高，大约为40℃左右，不可能达到75℃，故D不符合实际。
故选：A。
3．【解答】解：A、滴水成冰是水的凝固现象，故A错误；
B、玉霜满地是水蒸气的凝华现象，故B正确；
C、烟雾缭绕是水蒸气液化形成的小水滴，故C错误；
D、露似珍珠是水蒸气的液化现象，故D错误。
故选：B。
4．【解答】解：根据题意可知这是家庭电路的一部分，在家庭电路中电饭锅和台灯并联，A点在干路上，B、C两点在两条支路上；
因并联电路中干路电流等于各支路电流之和，所以有IA＝IB+IC，则A处的电流最大。
故选：A。
5．【解答】解：A、生活用水是导体，湿衣服覆盖在取暖器上，水滴在取暖器上，易造成取暖器内部电路短路，也容易发生火灾或触电事故，故A错误；
B、电路中电流过大的原因有两个：一是短路，二是家中使用用电器的总功率过大，故大功率用电器同时使用时，将会使电路中的电流过大，易引起火灾，故B错误；
C、睡觉时将电热毯整夜通电使用，电热毯产生热量过多，并且不易散失，易引起火灾，故C错误；
D、平时要时常检查家中用电器电源线的状况，及时更换用久的或破损的电源线，防止因漏电发生触电事故，故D正确。
故选：D。
6．【解答】解：气球与头发摩擦，气球和头发都带电，细水流不带电，故ABC错误；
由于带电体能够吸引轻小物体，所以气球能够吸引水流，故D正确。
故选：D。
7．【解答】解：
由图可知，该电路为串联电路；闭合开关后，无论怎样移动滑片小灯泡都不发光，可能是电路出现了断路故障，还可能是小灯泡短路，已知灯泡或滑动变阻器只有一处发生故障；
A、将不发光的小灯泡连同底座一并更换为新的，若小灯泡发光，则说明原来的灯泡短路或断路，所以能判断出故障元件，故A正确；
B、再次实验用电压表依次替换灯泡和滑动变阻器，有以下两种情况：
用电压表替换灯泡时，若电压表有示数，说明电压表与电源连通，则滑动变阻器没有断路，所以是灯泡断路或短路；若电压表无示数，说明电压表与电源不能连通，则滑动变阻器断路；
用电压表替换滑动变阻器时，若电压表有示数，说明滑动变阻器断路或灯泡短路；若电压表无示数，说明灯泡断路，所以用该方法通过一次或两次替换能判断出故障元件，故B正确；
C、将电流表串联接入电路中，若电流表有示数，说明电路是通路，则原因是灯泡短路；若电流表无示数，说明灯泡断路或滑动变阻器断路，所以此时不能判断出故障元件，故C错误；
D、将电压表逐次并联在灯泡和滑动变阻器两端，有以下两种情况：
将电压表并联在灯泡两端时，若电压表有示数，说明电压表与电源连通，则原因是灯泡断路；若电压表无示数，说明滑动变阻器断路或灯泡短路；
将电压表并联在滑动变阻器两端时，若电压表有示数，说明灯泡短路或滑动变阻器断路；若电压表无示数，说明灯泡断路；
分析上面现象可知，该方法不能准确判断是灯泡短路还是滑动变阻器断路，所以不能判定出故障元件，故D错误。
故选：AB。
8．【解答】解：A、将“3V 1.5W”的小灯泡L1接入电路，闭合开关，灯泡和滑动变阻器串联，电流表测量电路电流，调节滑动变阻器的滑片使灯泡L1正常发光，根据P＝UI可知此时电路中的电流I1＝＝＝0.5A，根据欧姆定律可知灯丝电阻R1＝＝＝6Ω，电路总电阻R＝＝＝24Ω，根据电阻串联的特点可知滑动变阻器接入的阻值R滑＝R﹣R1＝24Ω﹣6Ω＝18Ω，故A正确；
B、换接小灯泡L2时，根据P＝可知灯泡L2的电阻R2＝＝＝12Ω，
根据欧姆定律可知电路电流I2＝＝＝0.4A，
根据P＝I2R可知其实际功率P2实＝I22R2＝（0.4A）2×12Ω＝1.92W，故B错误；
C、根据B中分析可知此时L2两端的电压U2实＝I2R2＝0.4A×12Ω＝4.8V，小灯泡L2的额定功率为6V，要使小灯泡L2正常发光，应让小灯泡两端的电压变大，让滑动变阻器两端的电压变小，故滑片应向左调节，故C错误；
D、灯泡L1正常发光时，电路的总功率P＝UI1＝12V×0.5A＝6W，
灯泡L2正常发光时，根据P＝UI可知此时电路中的电流I2′＝＝＝0.5A，电路的总功率P′＝UI2′＝12V×0.5A＝6W＝P，故当前后两次小灯泡都正常发光时，电路的总功率之比为1：1，故D正确。
故选：AD。
二、填空题（每空2分，共14分）
9．【解答】解：凉爽的气候环境温度较低，服务器放出热量、温度降低，是通过热传递的方式改变物体的内能。
故答案为：热传递。
10．【解答】解：
医用外科口罩内含一层带静电的无纺布，无纺布带电后能够吸引轻小物体，所以能吸附空气中的飞沫和尘粒。
故答案为：吸附。
11．【解答】解：（1）燃料的热值是燃料本身的一种特性，热值的大小只与燃料的种类有关，热值大的燃料，在相同条件下，完全燃烧放出的热量比其他燃料更多，所以用天然气作为燃料是因为它的热值较大；
（2）由于水的比热容较大，在质量相同、降低的温度Δt相同时，由Q放＝cmΔt可知，水释放的热量较多。
故答案为：热值；比热容大。
12．【解答】解：由图乙可知，电池的容量：5200mAh 3.7V；
则移动电源能储存的电能：W＝UIt＝3.7V×5200×10﹣3A×3600s＝69264J。
故答案为：电能；69264J。
13．【解答】解：闭合开关，定值电阻R1与滑动变阻器R2串联，电压表测量滑动变阻器两端的电压。
调节滑动变阻器的滑片至某一位置时，电压表示数为3V，R2的功率为0.9W，
根据P＝UI可知电路中的电流I＝＝＝0.3A，
根据欧姆定律和串联电路的电压特点可知电源电压U＝U1+U2＝IR1+3V＝0.3A×R1+①，
当滑片移动到另一位置时电压表示数为5V，R2的功率为0.5W，
根据P＝UI可知电路中的电流I′＝＝＝0.1A，
根据欧姆定律和串联电路的电压特点可知电源电压U＝U1′+U2′＝I′R1+5V＝0.1A×R1+②，
联立①②可得：R1＝10Ω，U＝6V。
故答案为：6。
三、简答题（每题3分，共9分）
14．【解答】答：（1）密度：月球土壤的密度要比地球土壤的密度小；
（2）比热容：月球土壤的比热容大小研究月球温度的变化。
15．【解答】答：不断讲话时，从口中出来的热水蒸气遇到温度低的镜片，发生液化现象，导致镜片起雾。可以在镜片上喷防雾喷雾剂。
16．【解答】答：在电线的材料和长度一定时，通过增大电线的横截面积，从而减小电阻，根据Q＝I2Rt可知，在电流与通电时间一定时，电阻越小，电线产生的热量越少，从而避免电线温度过高发生火灾。
四、作图题（每题2分，共8分）
17．【解答】解：为使两灯串联，电压表测量L1两端电压，将L1和L2相邻的两接线柱相连，电源电压为3V，所以将电压表的“3”接线柱与L1的右边接线柱相连即可，如图所示：
。
18．【解答】解：A、B分别是识别车牌的摄像头，相当于电路中的开关，进出车辆通过摄像头识别后即可由同一道闸杆开闸放行，这说明A、B互不影响，是并联的，电动机在干路中，如图所示：
19．【解答】解：用打气筒向瓶内打气，对瓶内的气体做功，瓶内气体的内能变大，温度升高，温度要高于t0；一段时间后瓶塞从瓶口冲出，此过程中瓶内的气体对瓶塞做功，瓶内气体的内能减小，温度降低，最终瓶内气体的温度等于环境温度t0；如图所示：
20．【解答】解：当电流为0.1A时，R2两端的电压为U1＝I1R2＝0.1A×20Ω＝2V，R1两端的电压为U1′＝U﹣U1＝18V﹣2V＝16V，则热敏电阻的功率为：P1＝I1U1′＝0.1A×16V＝1.6W；
当电流为0.2A时，R2两端的电压为U2＝I2R2＝0.2A×20Ω＝4V，R1两端的电压为U2′＝U﹣U2＝18V﹣4V＝14V，则热敏电阻的功率为：P2＝I2U2′＝0.2A×14V＝2.8W；
当电流为0.3A时，R2两端的电压为U3＝I3R2＝0.3A×20Ω＝6V，R1两端的电压为U3′＝U﹣U3＝18V﹣6V＝12V，则热敏电阻的功率为：P3＝I3U3′＝0.3A×12V＝3.6W；
当电流为0.4A时，R2两端的电压为U4＝I4R2＝0.4A×20Ω＝8V，R1两端的电压为U4′＝U﹣U4＝18V﹣8V＝10V，则热敏电阻的功率为：P4＝I4U4′＝0.4A×10V＝4W；
由上述分析作出热敏电阻的功率P随温度t变化关系的图像如下所示：
故答案为：如上图所示。
五、实验与科学探究题（每题11分，共33分）
21．【解答】解：（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
（2）由表中数据分析：水沸腾时，吸收热量，温度不变；水沸腾时不变的温度叫做沸点；
（3）甲图上面没有容器盖，乙图上面有容器盖，加热时，乙容器内气体压强大于甲，水的沸点高于98℃，所以小刚使用的乙装置。
故答案为：（1）由下至上；容器壁和容器底；（2）温度不变；沸点；（3）乙；乙图上面有容器盖，加热时，乙容器内气体压强大于甲，水的沸点高于98℃。
22．【解答】解：（1）由图两灯串联连接，所以它们是串联的；开关是电路的一个组成部分；
（2）两灯泡都不发光，说明故障是断路，轻轻按压灯泡L1，发现两灯泡依然不发光；再按压灯泡L2，两灯均发光，说明灯泡L2与灯座接触不良，导致电路断路；
（3）由图可知，电压表量程选的是0﹣3V，分度值是0.1V，电压表的读数是1.3V；
（4）为了达到实验目的，应测量AC两端的电压并记录，为了是实验结论具有普遍性，应换不同规格的小灯泡，进行多次实验，并记录数据。
故答案为：（1）串联；是；（2）灯泡L2与灯座接触不良；（3）1.3；（4）AC；换不同规格的小灯泡，进行多次实验，并记录数据。
23．【解答】解：（1）用毛皮和丝绸分别摩擦橡胶棒和玻璃棒，这种使物体带电的方法称为摩擦起电；检验方法为：用玻璃棒和橡胶棒分别靠近碎纸屑，若能吸引碎纸屑，则带电；
（2）根据图中的箭头指向判断两玻璃棒间发生排斥现象；为了能证明这一初步结论的可靠性，根据所给器材还需要进行的操作是将玻璃棒和丝绸换为橡胶棒和毛皮重复上述实验。
（3）题目中的说法不可信，只验证了玻璃棒和橡胶棒所带电荷不同，未验证其它物体。
故答案为：（1）摩擦起电；用玻璃棒和橡胶棒分别靠近碎纸屑，若能吸引碎纸屑，则带电；（2）排斥；将玻璃棒和丝绸换为橡胶棒和毛皮重复上述实验。（3）不可信，只验证了玻璃棒和橡胶棒所带电荷不同，未验证其它物体。
六、综合应用题（每题6分，共12分。解答时需写出必要的文字说明、计算公式及过程若只写出计算结果将不得分。）
24．【解答】解：（1）根据P＝可知每根电阻丝的阻值R＝＝＝110Ω；
（2）只闭合开关S1时，R1单独工作，电路中的电流I1＝＝＝2A；
（3）当两个开关都闭合时，两电阻并联工作，总功率最大，此时取暖器以高功率挡位工作，
功率为P＝2P额＝2×440W＝880W＝0.88kW，
工作2h消耗的电能W＝Pt＝0.88kW×2h＝1.76kW•h。
答：（1）每根电阻丝的阻值为110Ω；
（2）只闭合开关S1时，电路中的电流为2A；
（3）取暖器以高功率挡位工作2h消耗的电能为1.76kW•h。
25．【解答】解：（1）当闭合开关S、S1、S2，滑动变阻器的滑片P移至b端时，两灯泡并联，
并联电路中各支路两端的电压相等，且两灯泡均正常发光，所以电源的电压U＝6V；
（2）两灯都正常发光时，由P＝UI可得，两灯泡的额定电流分别为：
I1＝＝＝0.5A，I2＝＝＝1A，
由欧姆定律可得，两灯泡的电阻分别为：
R1＝＝＝12Ω，R2＝＝＝6Ω；
当S、S2闭合、S1断开时，L2与滑动变阻器串联，电流表测电路中的电流，
此时电路中的总电阻：R＝＝＝24Ω，
串联电路中总电阻等于各分电阻之和，
所以滑动变阻器接入电路中的电阻：RH＝R﹣R2＝24Ω﹣6Ω＝18Ω；
（3）因12Ω＞6Ω，所以当S、S1闭合、S2断开，滑片P在a端时，滑动变阻器与L1串联，此时总电阻最大，电路中的电功率最小，
最小功率为：Pmin＝＝＝1.2W。
答：（1）电源电压为6V；
（2）若S、S2闭合、S1断开，电流表示数为0.25A时，此时滑动变阻器连入电路的电阻为18Ω；
（3）当S、S1闭合、S2断开，滑片P在a端时，滑动变阻器与L1串联，电路中的电功率最小，最小为1.2W。
温度t/℃
10
20
40
60
电流I/A
0.1
0.2
0.3
0.4
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
88
90
92
94
96
98
98
98
98
