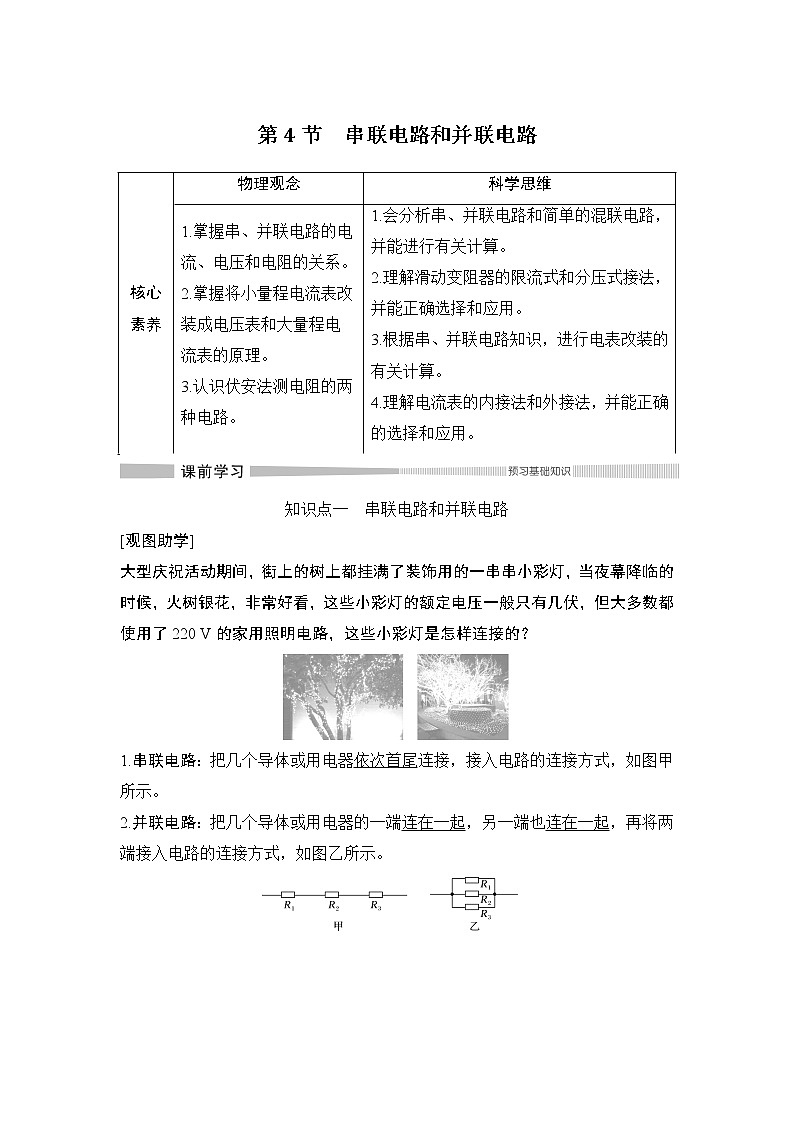

知识点一 串联电路和并联电路
[观图助学]
大型庆祝活动期间，街上的树上都挂满了装饰用的一串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了220 V的家用照明电路，这些小彩灯是怎样连接的？
1.串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示。
2.并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式，如图乙所示。

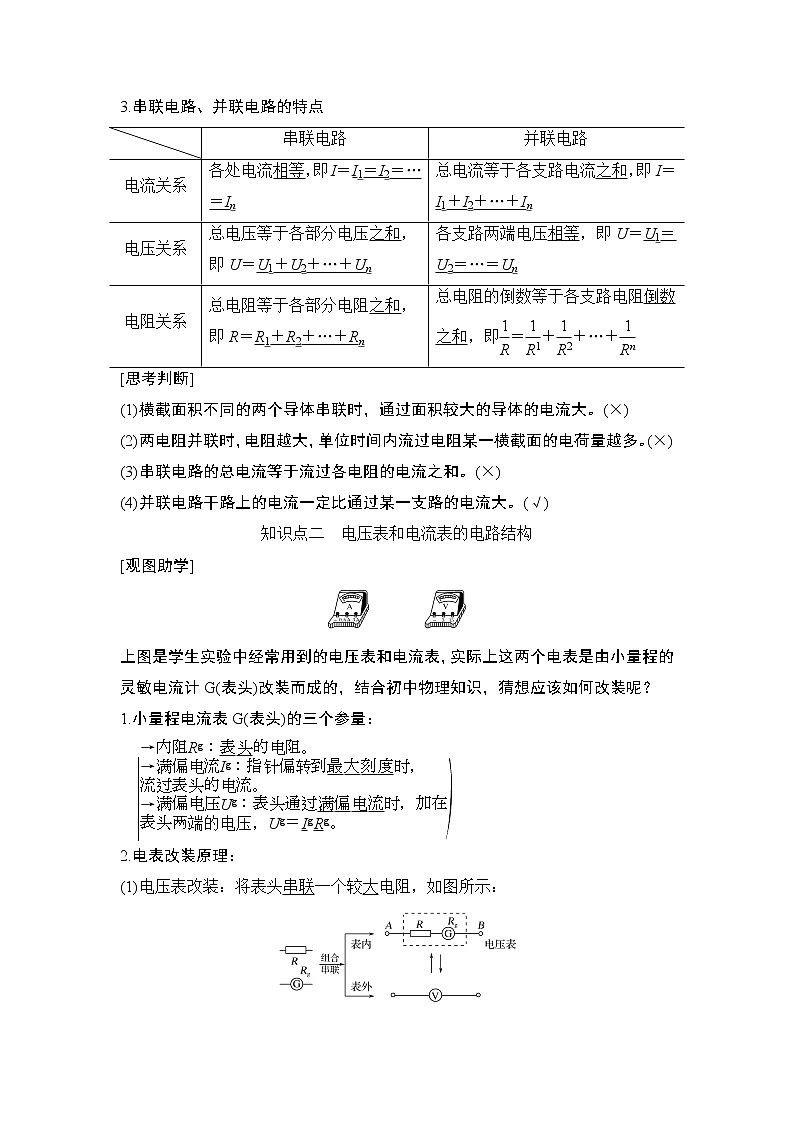

3.串联电路、并联电路的特点
[思考判断]
(1)横截面积不同的两个导体串联时，通过面积较大的导体的电流大。(×)
(2)两电阻并联时，电阻越大，单位时间内流过电阻某一横截面的电荷量越多。(×)
(3)串联电路的总电流等于流过各电阻的电流之和。(×)
(4)并联电路干路上的电流一定比通过某一支路的电流大。(√)
知识点二 电压表和电流表的电路结构
[观图助学]
上图是学生实验中经常用到的电压表和电流表，实际上这两个电表是由小量程的灵敏电流计G(表头)改装而成的，结合初中物理知识，猜想应该如何改装呢？
1.小量程电流表G(表头)的三个参量：
eq \a\vs4\al()eq \b\lc\|(\a\vs4\al\c1(→内阻Rg：表头的电阻。,→满偏电流Ig：指针偏转到最大刻度时，, 流过表头的电流。,→满偏电压Ug：表头通过满偏电流时，加在, 表头两端的电压，Ug＝IgRg。))
2.电表改装原理：

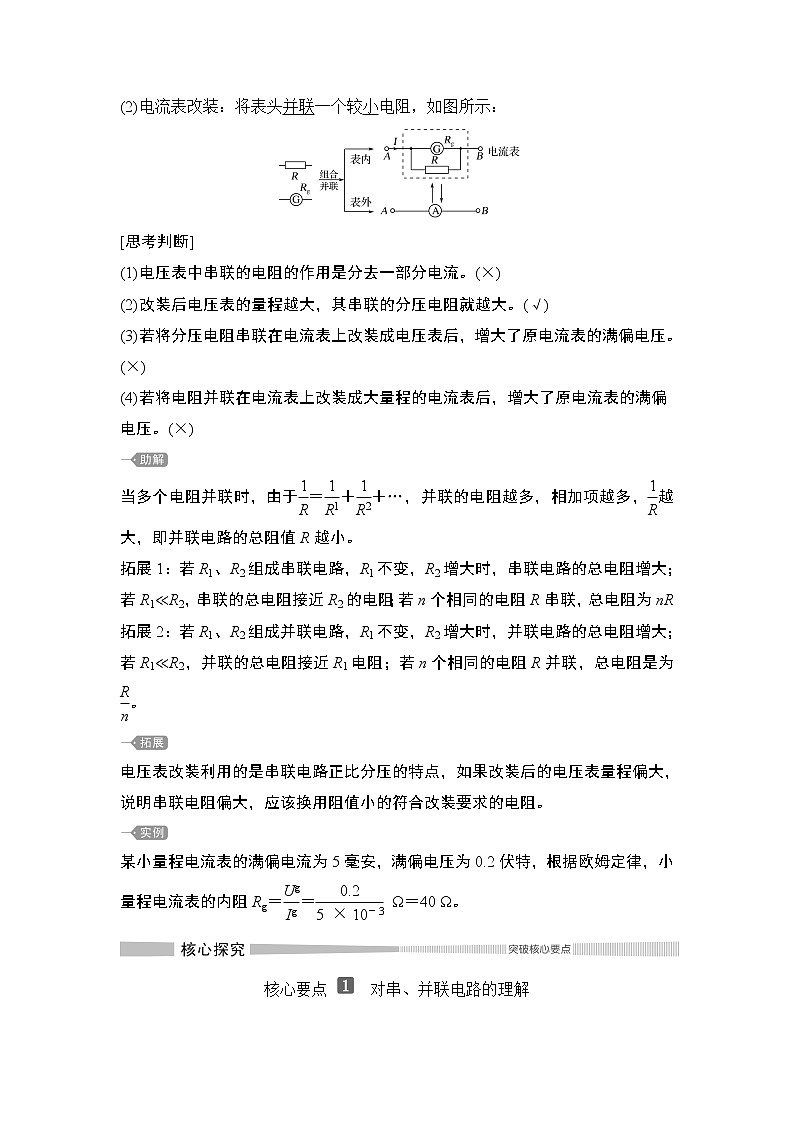

(1)电压表改装：将表头串联一个较大电阻，如图所示：
(2)电流表改装：将表头并联一个较小电阻，如图所示：
[思考判断]
(1)电压表中串联的电阻的作用是分去一部分电流。(×)
(2)改装后电压表的量程越大，其串联的分压电阻就越大。(√)
(3)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)
(4)若将电阻并联在电流表上改装成大量程的电流表后，增大了原电流表的满偏电压。(×)
当多个电阻并联时，由于eq \f(1,R)＝eq \f(1,R1)＋eq \f(1,R2)＋…，并联的电阻越多，相加项越多，eq \f(1,R)越大，即并联电路的总阻值R越小。
拓展1：若R1、R2组成串联电路，R1不变，R2增大时，串联电路的总电阻增大；若R1≪R2，串联的总电阻接近R2的电阻；若n个相同的电阻R串联，总电阻为nR
拓展2：若R1、R2组成并联电路，R1不变，R2增大时，并联电路的总电阻增大；若R1≪R2，并联的总电阻接近R1电阻；若n个相同的电阻R并联，总电阻是为eq \f(R,n)。
电压表改装利用的是串联电路正比分压的特点，如果改装后的电压表量程偏大，说明串联电阻偏大，应该换用阻值小的符合改装要求的电阻。
某小量程电流表的满偏电流为5毫安，满偏电压为0.2伏特，根据欧姆定律，小量程电流表的内阻Rg＝eq \f(Ug,Ig)＝eq \f(0.2,5×10－3) Ω＝40 Ω。
核心要点 对串、并联电路的理解
[观察探究]
1.如图所示，三个电阻组成串联电路。
(1)若R1＝R2＝R3＝R，则此串联电路的总电阻R总为多少？
(2)若R1
