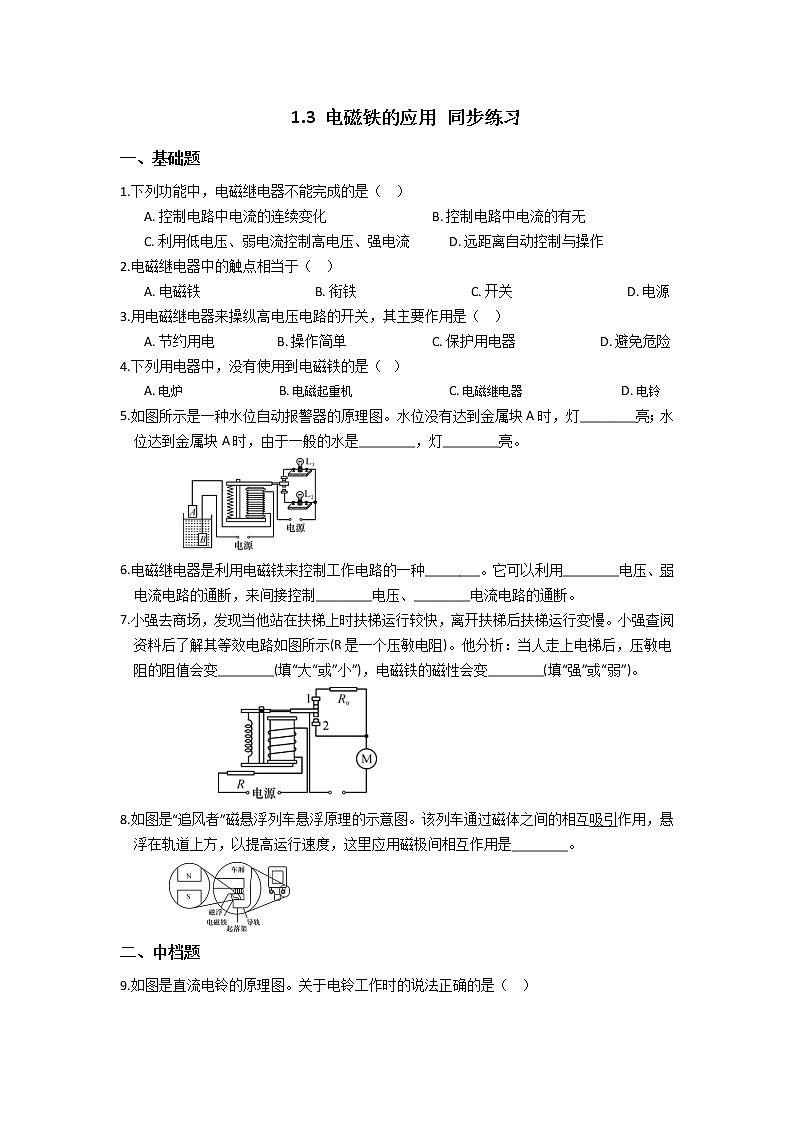

1.下列功能中，电磁继电器不能完成的是（ ）
A. 控制电路中电流的连续变化 B. 控制电路中电流的有无
C. 利用低电压、弱电流控制高电压、强电流 D. 远距离自动控制与操作
2.电磁继电器中的触点相当于（ ）
A. 电磁铁 B. 衔铁 C. 开关 D. 电源
3.用电磁继电器来操纵高电压电路的开关，其主要作用是（ ）
A. 节约用电 B. 操作简单 C. 保护用电器 D. 避免危险
4.下列用电器中，没有使用到电磁铁的是（ ）
A. 电炉 B. 电磁起重机 C. 电磁继电器 D. 电铃
5.如图所示是一种水位自动报警器的原理图。水位没有达到金属块A时，灯________亮；水位达到金属块A时，由于一般的水是________，灯________亮。

6.电磁继电器是利用电磁铁来控制工作电路的一种________。它可以利用________电压、弱电流电路的通断，来间接控制________电压、________电流电路的通断。
7.小强去商场，发现当他站在扶梯上时扶梯运行较快，离开扶梯后扶梯运行变慢。小强查阅资料后了解其等效电路如图所示(R是一个压敏电阻)。他分析：当人走上电梯后，压敏电阻的阻值会变________(填“大“或”小”)，电磁铁的磁性会变________(填“强”或“弱”)。

8.如图是“追风者”磁悬浮列车悬浮原理的示意图。该列车通过磁体之间的相互吸引作用，悬浮在轨道上方，以提高运行速度，这里应用磁极间相互作用是________。

二、中档题

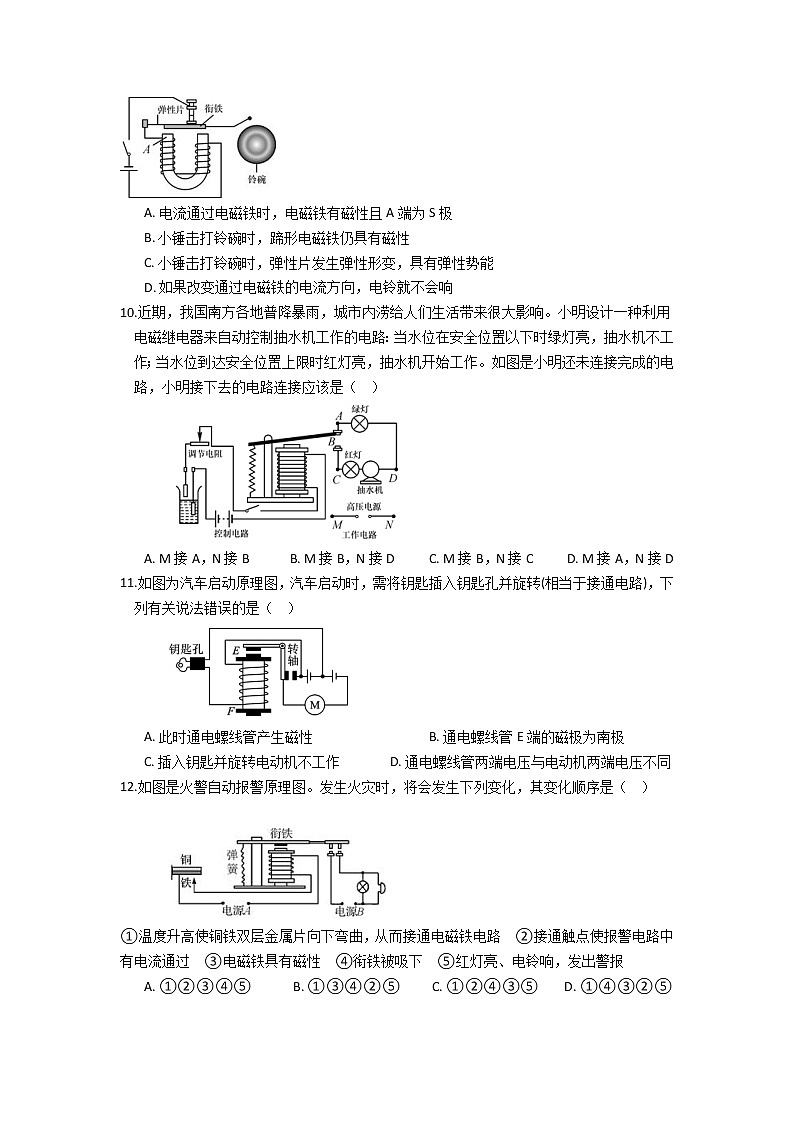

9.如图是直流电铃的原理图。关于电铃工作时的说法正确的是（ ）
A. 电流通过电磁铁时，电磁铁有磁性且A端为S极
B. 小锤击打铃碗时，蹄形电磁铁仍具有磁性
C. 小锤击打铃碗时，弹性片发生弹性形变，具有弹性势能
D. 如果改变通过电磁铁的电流方向，电铃就不会响
10.近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。小明设计一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是（ ）

A. M接A，N接B B. M接B，N接D C. M接B，N接C D. M接A，N接D
11.如图为汽车启动原理图，汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)，下列有关说法错误的是（ ）

A. 此时通电螺线管产生磁性 B. 通电螺线管E端的磁极为南极
C. 插入钥匙并旋转电动机不工作 D. 通电螺线管两端电压与电动机两端电压不同
12.如图是火警自动报警原理图。发生火灾时，将会发生下列变化，其变化顺序是（ ）

①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路 ②接通触点使报警电路中有电流通过 ③电磁铁具有磁性 ④衔铁被吸下 ⑤红灯亮、电铃响，发出警报
A. ①②③④⑤ B. ①③④②⑤ C. ①②④③⑤ D. ①④③②⑤
13.如图，用热敏电阻(受温度影响阻值会发生变化的电阻)和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（ ）

A. 电磁继电器控制电路中的电流减小
B. 电磁继电器控制电路断开
C. 当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光
D. 当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光
14.如图所示为由电磁铁P、衔铁Q和闸刀S组成的自动空气开关的原理图，当电路在短路或过载情况下导致________过大时，电磁铁的磁性变________(填“强”或“弱”)，吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力的作用下自动断开，切断电路，起到保险作用。

三、拓展题
15.图甲为热敏电阻的R－t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150欧，当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。

甲 乙
（1）从图甲中可得50 ℃时热敏电阻的阻值为________欧。
（2）恒温箱的加热器应接在A、B端还是C、D端？
（3）若恒温箱内的温度达到100 ℃时，通过计算分析恒温箱加热器是否处于工作状态？
（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将________(填“变大”“不变”或“变小”)。
答案解析部分
一、基础题
1.【答案】 A 2.【答案】 C 3.【答案】 D 4.【答案】 A
5.【答案】 L1；导体；L2
6.【答案】 开关；低；高；强
7.【答案】 小；强
8.【答案】 异名磁极相互吸引
二、中档题
9.【答案】 C 10.【答案】 B 11.【答案】 C 12.【答案】 B 13.【答案】 C
14.【答案】 电流；强
三、拓展题
15.【答案】 （1）90（2）答：当温度较低的时候，热敏电阻的阻值较大，控制电路中的电流较小，此时继电器的衔铁与A、B部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以应将恒温箱内的加热器接在A、B 端。
（3）答：当温度达到100 ℃时，据甲图可知，此时热敏电阻的阻值是50欧，继电器线圈的电阻为150欧，所以该电路的电流是I＝ UR总=6伏50欧+150欧 ＝0.03安＝30毫安，大于28毫安，继电器的衔铁被吸合故恒温箱加热器不处于工作状态。
（4）变大
