一、搭建定时浇水控制系统

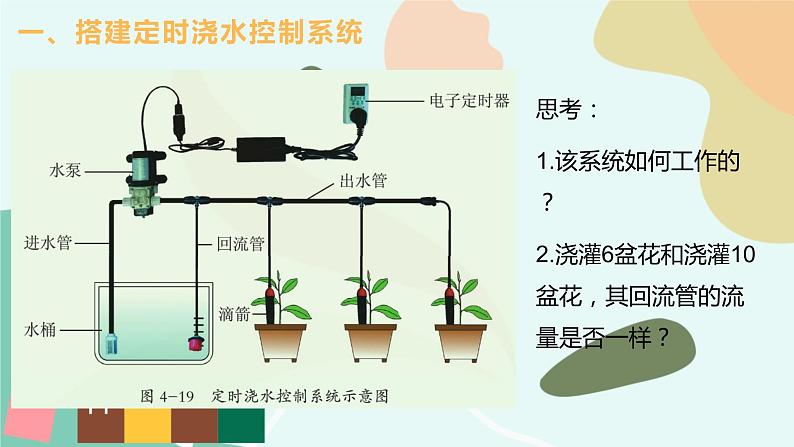

思考：1.该系统如何工作的？2.浇灌6盆花和浇灌10盆花，其回流管的流量是否一样？
二、搭建定时浇水控制系统

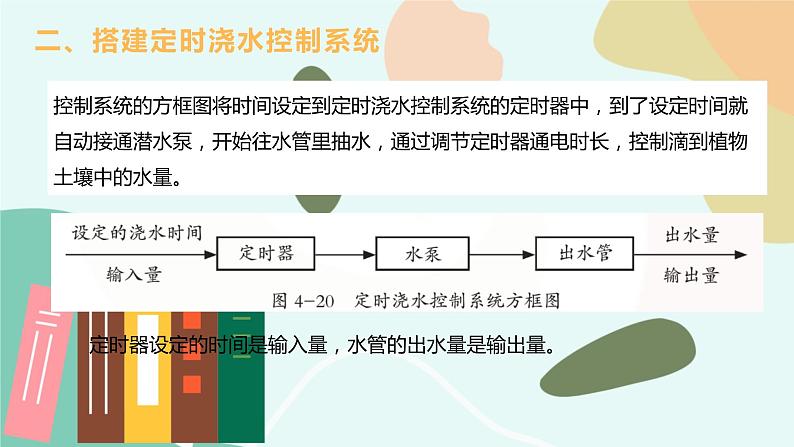

控制系统的方框图将时间设定到定时浇水控制系统的定时器中，到了设定时间就自动接通潜水泵，开始往水管里抽水，通过调节定时器通电时长，控制滴到植物土壤中的水量。
定时器设定的时间是输入量，水管的出水量是输出量。
控制系统的输出量不对系统的控制产生任何影响，这种控制系统称为开环控制系统。开环控制系统在日常生活中的用途很广，如水位定时控制系统、十字路口的红绿灯定时控制系统、楼宇的防盗报警控制系统、火灾自动报警控制系统、公园的音乐喷泉自动控制系统等。

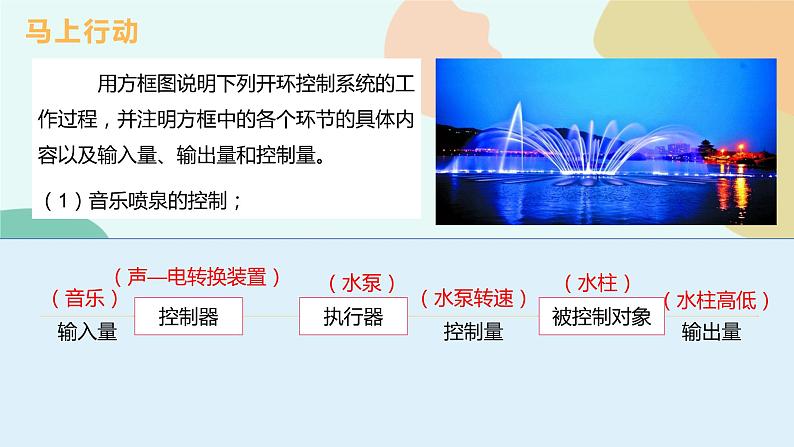

用方框图说明下列开环控制系统的工作过程，并注明方框中的各个环节的具体内容以及输入量、输出量和控制量。（1）音乐喷泉的控制；
用方框图说明下列开环控制系统的工作过程，并注明方框中的各个环节的具体内容以及输入量、输出量和控制量。（2）公共汽车车门的开关控制
1. 控制系统：任何控制都要通过若干个环节来实现，这些环节所涉及的装置构成的系统。2. 开环控制系统：控制系统的输出量不对系统的控制产生任何影响。3. 开环系统控制图：
