串、并联电路中的电流分别有什么特点？
一.探究串联电路中电流的规律

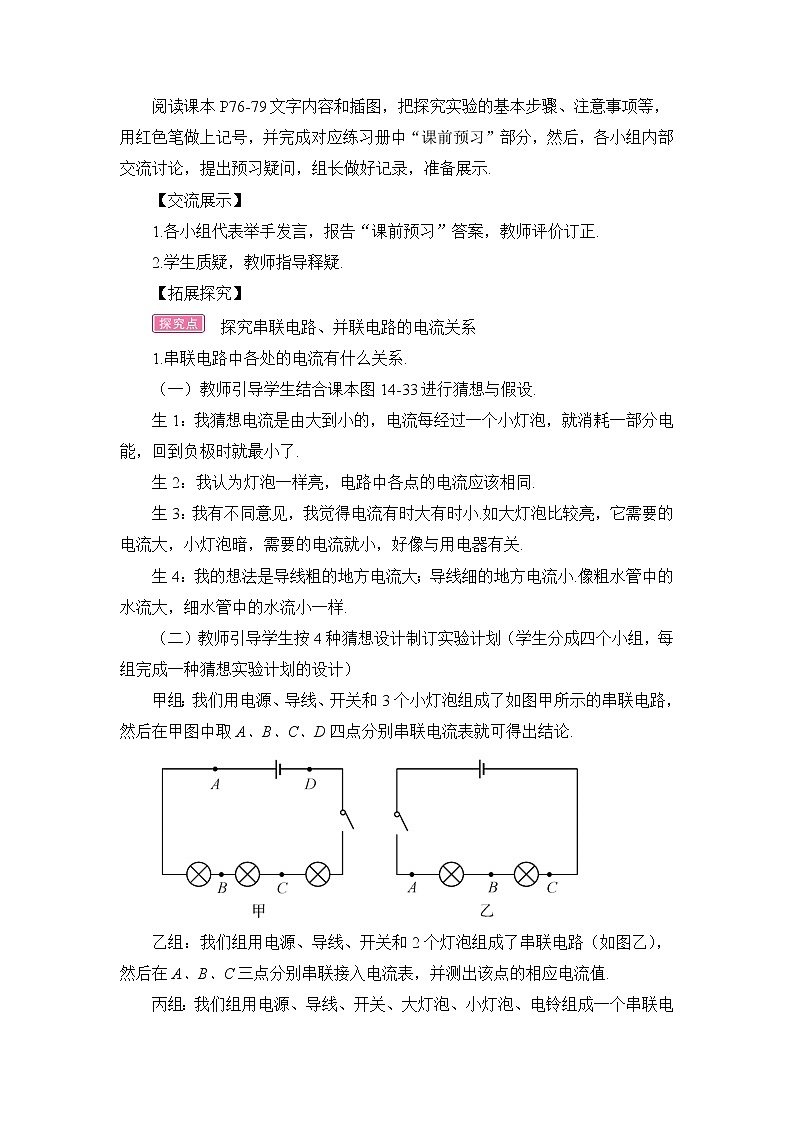

串联电路中各处的电流有什么关系
1. 从电源正极出发逐渐减小
2. 在串联电路中，电流处处相等
你还能提出其他猜想吗？
右图为两个不同规格的小灯泡L1和L2的串联电路。分别将电流表串联接入电路中的A、B、C点，记录电流表的示数。
1. 根据电路图连接实物图；
2. 将电流表连入A、B、C三点，分别测出通过A、B、C三点的电流，记录到实验表格中；
3. 换上两组不同规格的小灯泡，再次测量各点的电流并记录在实验表格中。
串联电路中各处的电流都相等（即IA=IB=IC）
在探究归纳某些规律时，应该多做几次实验，防止一次实验的偶然性，使结论更科学可靠。
二.探究并联电路中电流的规律
并联电路的干路和支路电流间有什么关系
1. 并联电路各处的电流相等
2. 并联电路各处的电流不相等
3. 在并联电路中，干路电流等于各支路电流之和
右图为两个不同规格的小灯泡L1和L2的并联电路。分别将电流表串联接入电路中的A、B、C点，记录电流表的示数。
在并联电路中，干路电流等于各支路电流之和（即IC＝IA＋IB）
在并联电路中，干路电流等于各支路电流之和，但各支路电流不一定相等。实验中要避免两个小灯泡的规格相同，应换用不同规格的小灯泡多测量几次，以利于归纳得出结论，避免实验的偶然性。
1. 如图所示的电路，闭合开关后，比较a ，b ， c ，d四处电流的大小，其中错误的是（ ）。A. Ia＝IdB. Ia＞IdC. Ia＞Ib D. Id＞Ic
2. 如图（a）是小倩同学测量并联电路的干路电流时连接的电路.
（1）请你在a，b导线中撤掉一根错误的导线，使电路符合实验要求。你选择撤掉的是_____导线。
电流由正接线柱流进，负接线柱流出。
（2）撤掉多余的导线后，闭合开关，电流表的示数如图（b），其示数是______A.
量程是0~0.6 A，分度值为0.02A
0.2＋7×0.02＝0.34A
（3）若通过L1的电流是0.2 A，则通过L2的电流是_____A.
0.34－0.2＝0.14A
