初中物理沪科版九年级全册第十四章 了解电路第五节 测量电压精品ppt课件

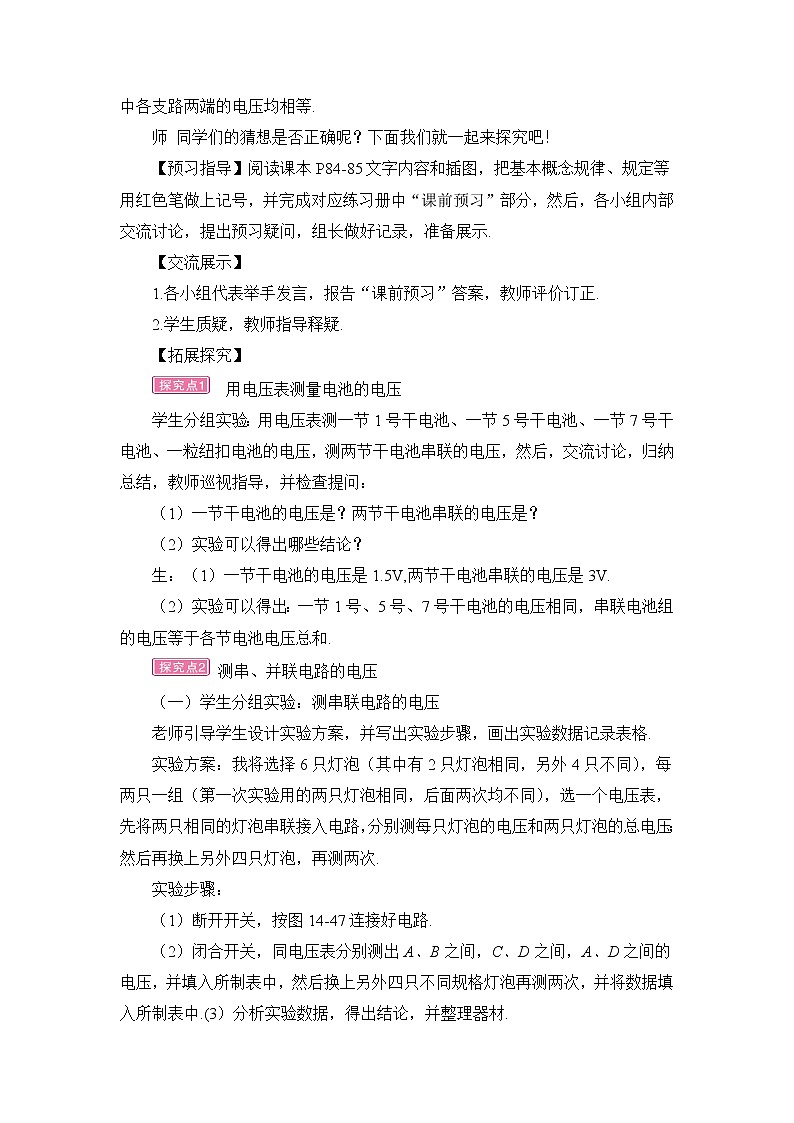

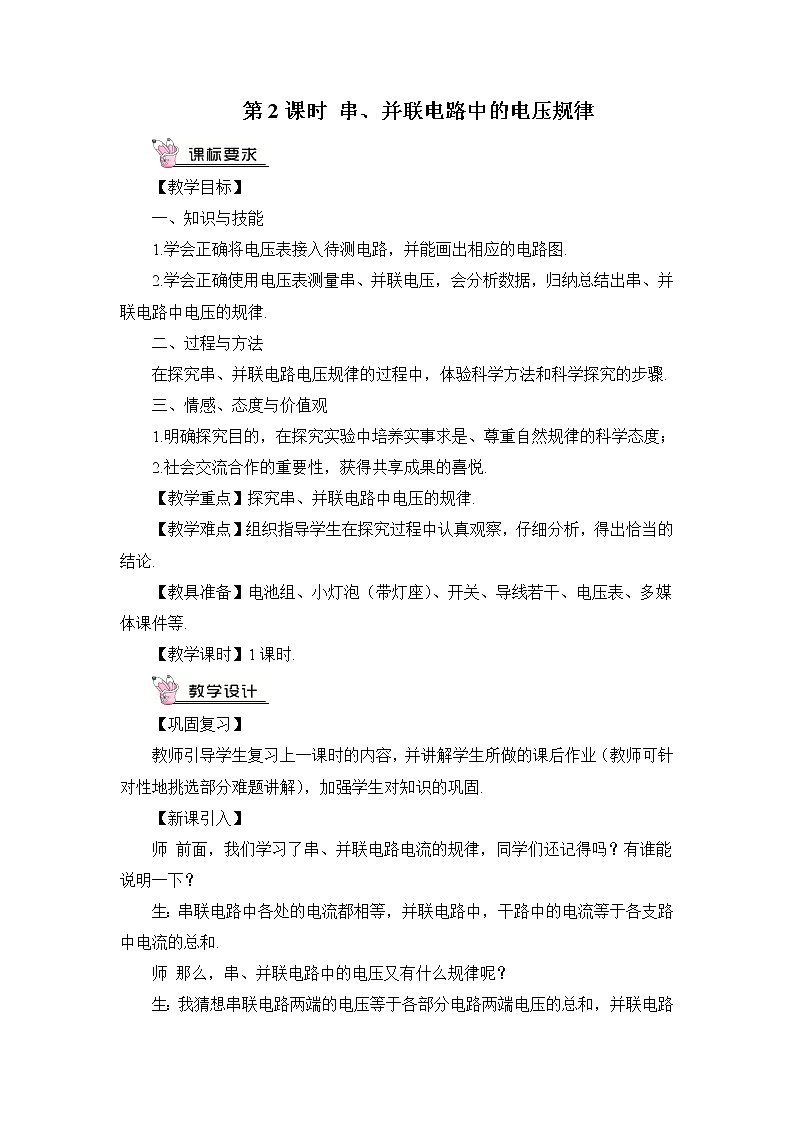

这是一份初中物理沪科版九年级全册第十四章 了解电路第五节 测量电压精品ppt课件，文件包含第2课时串并联电路中的电流规律pptx、第2课时串并联电路中的电压规律doc等2份课件配套教学资源，其中PPT共15页， 欢迎下载使用。
（1）按图连接电路，让L1、L2，串联在电路中；
（2）用电压表分别测出A与B、B与C、A与C之间的电压，并记录在表格中；
（3）换上另外两组不同规格的小灯泡，重复实验。
U = U1 + U2
串联电路两端的电压等于各部分电路两端电压的总和
通过多次有代表性的实验探究物理现象的普遍规律，这就是实验归纳法。
（2）用电压表分别测出L1 、 L2 以及电源两端之间的电压，并记录在表格中；
U = U1 = U2
并联电路中各并联支路两端的电压都相等
（1）在并联电路中，总电压等于各支路两端电压，不论各支路上的用电器是否一样，各支路两端的电压都相等，且都等于电源电压。
（2）当电路中有多个用电器并联时，以上结论仍然成立，表达式：U = U1 = U2 = ··· = Un。
串联电路两端的电压等于各部分电路两端电压的总和（即U＝U1＋U2）
并联电路中各并联支路两端的电压都相等（即U＝U1＝U2）
1. 如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）A. V1示数为6 VB. V1示数大于6 VC. V示数小于6 VD. V示数大于6 V
2. 在探究串联电路的电压关系时，小明同学使用的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点不动，你认为这种接法是________（选填“正确”或“不正确”）的，理由是____________________________。
电压表正负接线柱接反了
3. 在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示。
（1）当分别把电压表连在图中A、B两点、B、C两点及A、C两点时，闭合开关后测得的数据是UAB=0，UBC=4.5V，UAC=4.5 V ，则故障可能是____________________________________________。
灯泡L1短路（或L2开路或L1短路同时L2开路）
