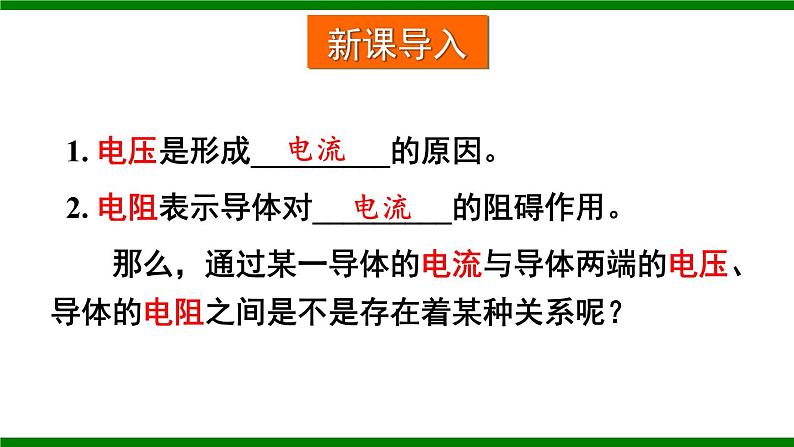

1. 电压是形成_________的原因。
2. 电阻表示导体对_________的阻碍作用。
那么，通过某一导体的电流与导体两端的电压、导体的电阻之间是不是存在着某种关系呢？

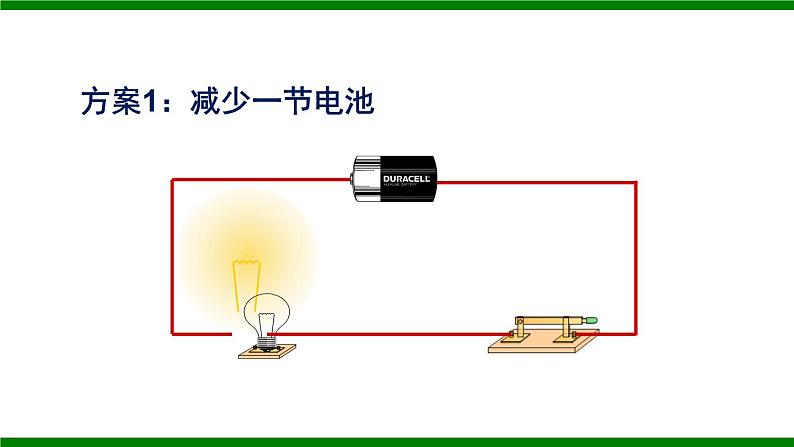

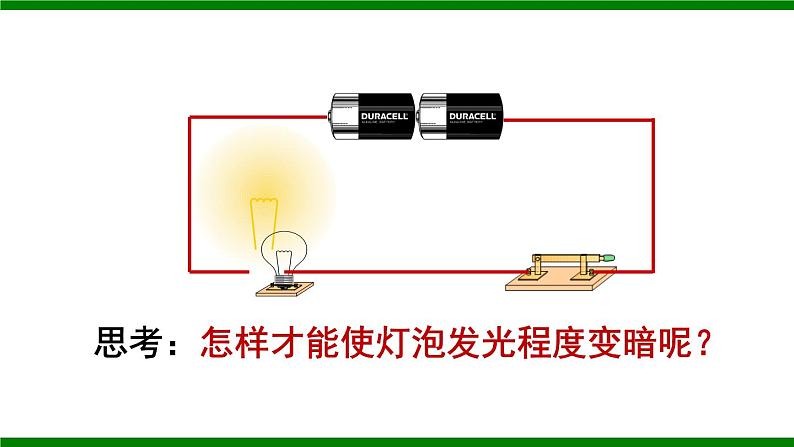

思考：怎样才能使灯泡发光程度变暗呢？

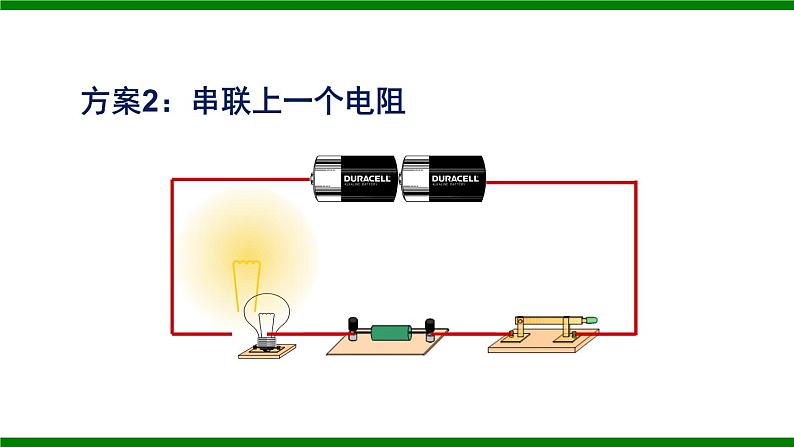

方案2：串联上一个电阻

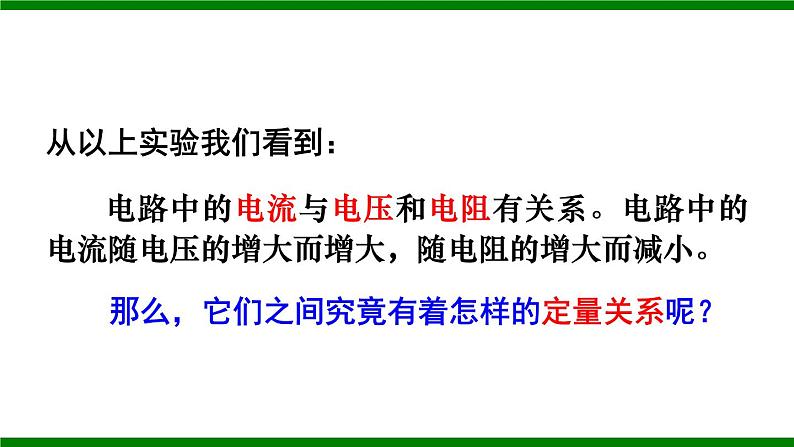

电路中的电流与电压和电阻有关系。电路中的电流随电压的增大而增大，随电阻的增大而减小。
那么，它们之间究竟有着怎样的定量关系呢？

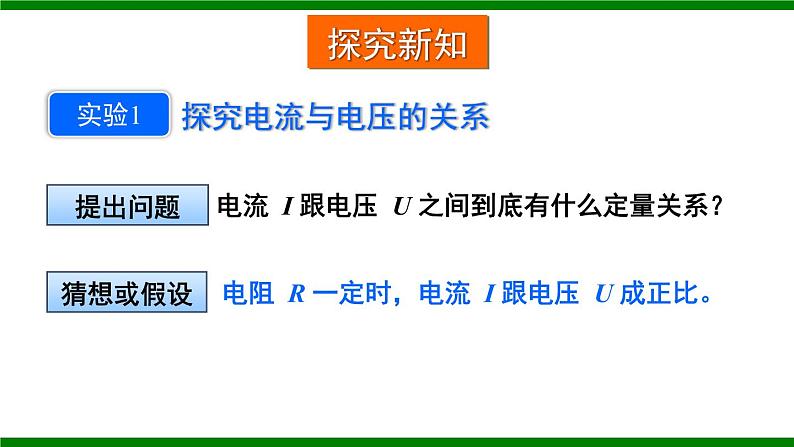

电流 I 跟电压 U 之间到底有什么定量关系？
电阻 R 一定时，电流 I 跟电压 U 成正比。

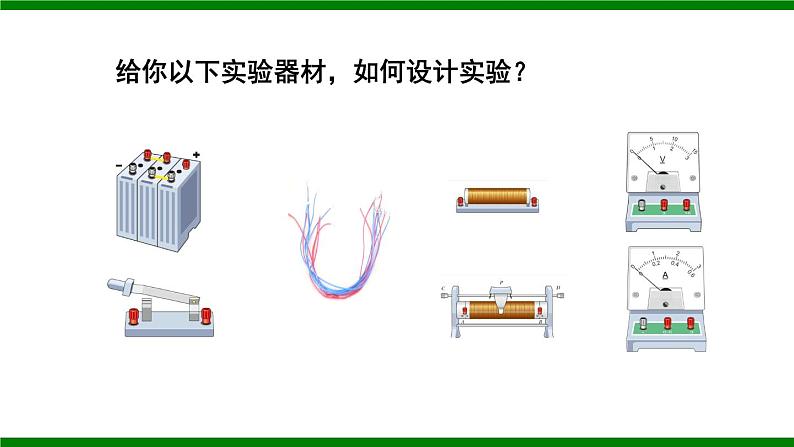

给你以下实验器材，如何设计实验？
控制电阻不变，改变定值电阻两端的电压，使定值电阻两端电压成整数倍变化，观察并记录电路中电流大小的变化。
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
电流 I 跟电阻 R 之间到底有什么定量关系？
电压 U一定时，电流 I 跟电阻 R 成反比。
换用不同阻值的定值电阻接入电路，保持不同的定值电阻两端的电压一定，观察并记录电压一定时，电路中的电流大小怎样随电阻的改变而改变。
通过调节滑动变阻器来控制定值电阻两端的电压不变（如U=2V）。
分别将5Ω、10Ω、15Ω 的定值电阻连入电路中，调节滑动变阻器，使电压表示数保持不变（如U＝2V），分别读出电流表的示数，记录在下面的表格中。
当导体的电压一定时，通过导体的电流跟导体的电阻成反比。
1. I 与 U 的关系：R 一定时，I 与 U 成______关系2. I 与 R 的关系：U 一定时，I 与 R 成______关系
1.小明探究“通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示，电源电压不变，R 为定值电阻.（1）请你根据图甲所示电路图连接图乙的实物.（2）连接电路时，开关应该_______.合上开关前，若滑动变阻器使用了b接线柱,则实验前变阻器的滑片应放置在_______(选填“左”或“右”)端.
（3）电路中使用了滑动变阻器，它除了能保护电表（避免电压表和电流表的示数超过量程）外，还能改变_______________，以方便实验的进行. （4）通过实验,小明测得多组数据记录在表格中，请你在图丙坐标轴上作出图象.根据此图象,可初步得到实验结论:_________________________________________________________.
导体的电阻一定时，通过导体的电流与该导体两端的电压成正比
2.在探究“电流的大小与哪些因素有关”的实验中，小红同学提出了以下猜想:通过导体的电流大小可能与加在导体两端的电压有关.（1）小红同学提出该猜想的依据是____________________.（2）如图是小红同学连接的部分实物图，观察可知她连接时有一处操作错误:_____________.改正错误后请你用笔画线代替导线，将滑动变阻器按图中滑片位置正确接入电路.
（3）他们记录的数据如下表所示，分析数据可得到的结论是:__________________________________________________.
电阻不变时，通过导体的电流与导体两端电压成正比
3.在探究“电流与电阻的关系”中，小锋设计了图甲所示的实验电路，R 是电阻箱，图乙是根据实验数据描绘出的电流跟导体电阻倒数关系的图象.
不用更换电阻就可以改变电阻大小.
（1）滑动变阻器 R′ 在此实验中除了能起到保护电路的作用外，另一主要作用是______________________________.
控制电阻箱两端的电压不变
（2）实验中，当电阻箱接入电阻从 15 Ω 变成 10 Ω 时电压表示数变小，调节滑动变阻器，滑片位置相比之前向____ （ 选填“左”或“右”）移动.滑动变阻器阻值也要变小. （3）分析数据图象得出实验探究的结论是_________________________________________________________________.
滑动变阻器的阻值也要变小.
当导体两端的电压一定时，通过导体的电流与导体的电阻成反比
4.在实验探究“通过导体的电流与导体电阻的关系”时，小明设计的电路如图所示，实验数据见表格. （1）本实验中，需要使导体两端的_______保持不变，运用了___________法. （2）实验时，当把定值电阻由 5 Ω 换为 10 Ω 时，滑动变阻器接入电路中的电阻应_____（选填“调大”“调小”或“不调” ）.
（3）分析表中数据可知，第_______次实验存在问题，处理数据时应排除掉. （4）本实验最终得到的结论是:在满足（1）条件时，通过导体的电流与导体的电阻成________比.
