导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（1）串联电路中各处的电流是相等的； I = I1 = I2 = … = In （2）串联电路中的总电压等于各部分电路的电压之和。 U = U1 + U2 + … + Un
2.串联电路中的电流、电压规律：

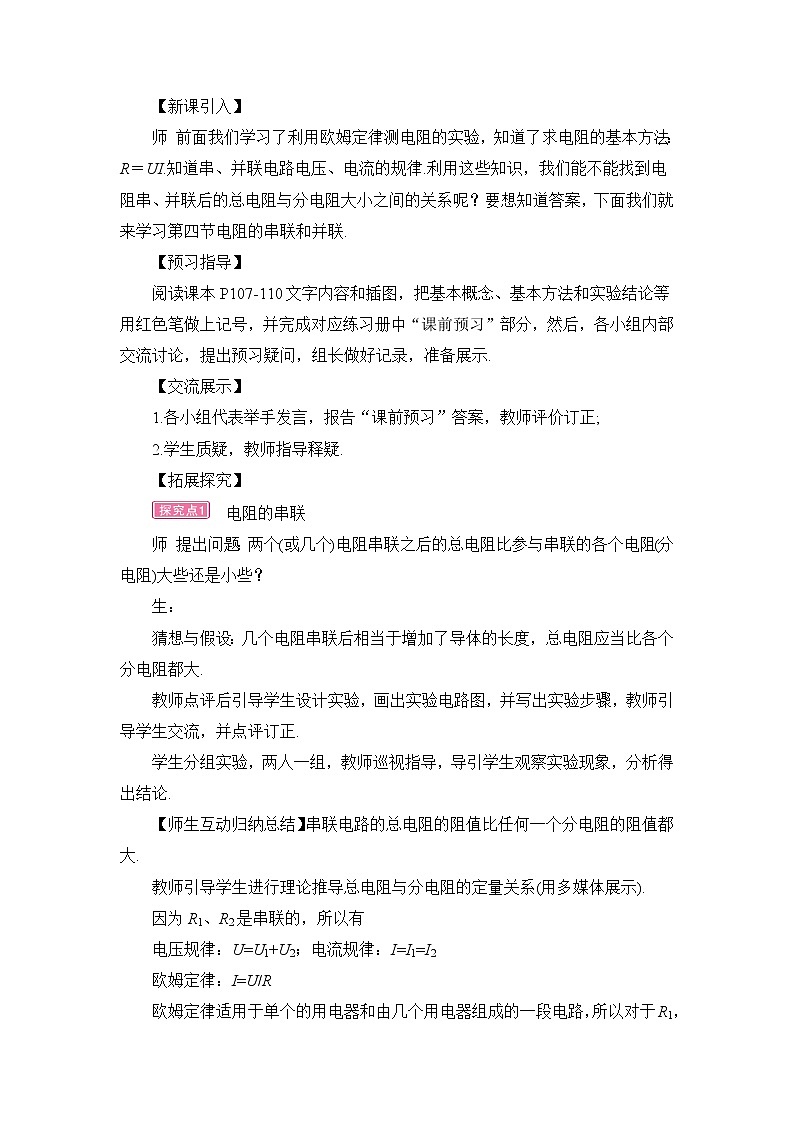

1.电阻串联后，其总电阻会增大还是减小？
2.几个电阻串联之后的总电阻比参与串联的各个 电阻大些还是小些？
由于导体的电阻与导体的长度有关，导体越长电阻越大。几个电阻串联后相当于增加了导体的长度，总电阻应当比各个分电阻大些。
电源、电流表、开关、导线若干、电阻3个。
1. 将一个定值电阻 R 接在 A、B 之间，闭合开关，观察电流表的示数。
2. 将两个同样阻值的电阻 R 串联起来，接在 A、B之间，闭合开关，再观察电流表的示数。
3. 在 A、B 之间穿上三个串联着的同样阻值的电阻 R，闭合开关，观察电流表的示数。
串联电路的总电阻的阻值比任何一个分电阻的阻值都大。
我们还可以利用欧姆定律推导出以上结论。
设电阻 R1 与 R2 串联时，总电阻为 R. 由 ，U = IR.
分别求串联电路中各个电阻两端的电压得 U1= I1R1，U2 = I2R2，
根据前面学到的串联电路中的电流关系和电压关系，可知 I = I1 = I2，U=U1+U2，所以 IR = IR1+IR2，即 R = R1+R2
串联电路的总电阻等于各串联电阻之和
（1）n 个电阻串联后，总电阻 R总＝R1 ＋R2 ＋…＋Rn .（2）如果是 n 个阻值均为 R0 的电阻串联后，总电阻 R总＝nR0.（3）如果用一个电阻 R 代替两个串联电阻 R1、R2 接入电路中，电路的状态不变，即 R 两端的电压和通过它的电流都与原来的相同，R 就叫这两个串联电阻 R1、R2 的等效电阻，或者叫总电阻。
1. 如图所示的电路中，电源电压不变，R1 为定值电阻，开关 S 闭合后，滑动变阻器滑片向左移动时，电流表的示数______，电压表示数与电流表示数之比_______.（均选填“变大”“变小”或“不变”）
2.如图所示，小灯泡的电阻为 10 Ω，滑动变阻器 R 的阻值范围为“0~20 Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是_______Ω. 闭合开关后，使滑动变阻器滑片由 b 往 a 移动，小灯泡的亮度_______（选填“变亮”“变暗”或“不变”）.
几个电阻并联后的总电阻与各分电阻相比较，是大了还是小了？
两段导体并联在一起，相当于导体的横截面积变______，因此，其电阻值可能会_____。
电源、电流表、开关、导线若干、电阻2个。
电阻并联后总电阻的阻值比任何一个分电阻的阻值小。
同样，也可以利用欧姆定律推导出以上结论。
设电阻 R1 与 R2 并联时，总电阻为 R. 并联电路里，各支路两端的电压都相等，即 U = U1= U2 .
并联电路中干路中的电流等于各支路中的电流之和，即 I = I1 + I2，所以 ，则 .
并联电路的总电阻的倒数等于各并联电阻的倒数之和
1. n 个电阻并联有 .
2. 如果是 n 个阻值均为 R0 的电阻并联，则总 电阻 .
3. R1 与 R2 并联后总电阻为 R，有 ， 变形得 .
1. 在如图所示的电路中，电源电压保持不变. 闭合开关 S，当滑动变阻器的滑片 P 向右移动时，电流表 A1 的示数将______，电压表 V 与电流表 A 示数的乘积将_______. （均选填“ 变大” “ 不变”或“变小”）
2. 一种电工工具由一个小灯泡 L 和一个定值电阻 R 并联而成，通过 L、R 的电流跟其两端电压的关系如图所示. 由图可得定值电阻 R 的阻值为_____Ω. 当把这个工具接在电压为 2 V 的电路两端，L、R 并联的总电阻是______Ω.
1. 串联电路的电阻关系式为__________（以两个电阻为例，下同）
2. 并联电路的电阻关系式为___________
3. 在串联电路中，一个电阻变大，电路中电流 _______，另一个电阻两端的电压_______， 该电阻两端电压_______
4. 在并联电路中，一个电阻变大，该电阻支路的 电流_______，另一个电阻两端的电压______， 干路中电流________，并联总电阻_______
1. 如图所示，电源电压恒定.当开关 S1、S2 闭合，甲、乙两表为电压表时，两表示数之比 U甲∶U乙＝ 4 ∶1，当开关 S1 闭合、S2 断开，若甲、乙两表均为电流表时，两表的示数之比为（ ）A. 4 : 3B. 3 : 2C. 3 : 4D. 3 : 1
2. 在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时， 三个电表的示数变化情况是（ ）
A. A 的示数变小，V1 的示数不变，V2 的示数变小B. A 的示数变大，V1 的示数变大，V2 的示数变小C. A 的示数变小，V1 的示数不变，V2 的示数变大D. A 的示数变大，V1 的示数变小，V2 的示数变大
3. 如图甲所示的电路中，R2 为滑动变阻器，R2、R3 为定值电阻，电源两端电压保持恒定不变. 改变滑片 P 的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中.则:
（1）当滑片移至 a 端时，对应的是图乙中的______点.（2）当滑片移至 b 端时，电路中的电流为_______A.（3）R1 的阻值为_______Ω.（4）电源电压为_______V.
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（1）串联电路中各处的电流是相等的； I = I1 = I2 = … = In （2）串联电路中的总电压等于各部分电路的电压之和。 U = U1 + U2 + … + Un
2.串联电路中的电流、电压规律：
1.电阻串联后，其总电阻会增大还是减小？
2.几个电阻串联之后的总电阻比参与串联的各个 电阻大些还是小些？
由于导体的电阻与导体的长度有关，导体越长电阻越大。几个电阻串联后相当于增加了导体的长度，总电阻应当比各个分电阻大些。
电源、电流表、开关、导线若干、电阻3个。
1. 将一个定值电阻 R 接在 A、B 之间，闭合开关，观察电流表的示数。
2. 将两个同样阻值的电阻 R 串联起来，接在 A、B之间，闭合开关，再观察电流表的示数。
3. 在 A、B 之间穿上三个串联着的同样阻值的电阻 R，闭合开关，观察电流表的示数。
串联电路的总电阻的阻值比任何一个分电阻的阻值都大。
我们还可以利用欧姆定律推导出以上结论。
设电阻 R1 与 R2 串联时，总电阻为 R. 由 ，U = IR.
分别求串联电路中各个电阻两端的电压得 U1= I1R1，U2 = I2R2，
根据前面学到的串联电路中的电流关系和电压关系，可知 I = I1 = I2，U=U1+U2，所以 IR = IR1+IR2，即 R = R1+R2
串联电路的总电阻等于各串联电阻之和
（1）n 个电阻串联后，总电阻 R总＝R1 ＋R2 ＋…＋Rn .（2）如果是 n 个阻值均为 R0 的电阻串联后，总电阻 R总＝nR0.（3）如果用一个电阻 R 代替两个串联电阻 R1、R2 接入电路中，电路的状态不变，即 R 两端的电压和通过它的电流都与原来的相同，R 就叫这两个串联电阻 R1、R2 的等效电阻，或者叫总电阻。
1. 如图所示的电路中，电源电压不变，R1 为定值电阻，开关 S 闭合后，滑动变阻器滑片向左移动时，电流表的示数______，电压表示数与电流表示数之比_______.（均选填“变大”“变小”或“不变”）
2.如图所示，小灯泡的电阻为 10 Ω，滑动变阻器 R 的阻值范围为“0~20 Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是_______Ω. 闭合开关后，使滑动变阻器滑片由 b 往 a 移动，小灯泡的亮度_______（选填“变亮”“变暗”或“不变”）.
几个电阻并联后的总电阻与各分电阻相比较，是大了还是小了？
两段导体并联在一起，相当于导体的横截面积变______，因此，其电阻值可能会_____。
电源、电流表、开关、导线若干、电阻2个。
电阻并联后总电阻的阻值比任何一个分电阻的阻值小。
同样，也可以利用欧姆定律推导出以上结论。
设电阻 R1 与 R2 并联时，总电阻为 R. 并联电路里，各支路两端的电压都相等，即 U = U1= U2 .
并联电路中干路中的电流等于各支路中的电流之和，即 I = I1 + I2，所以 ，则 .
并联电路的总电阻的倒数等于各并联电阻的倒数之和
1. n 个电阻并联有 .
2. 如果是 n 个阻值均为 R0 的电阻并联，则总 电阻 .
3. R1 与 R2 并联后总电阻为 R，有 ， 变形得 .
1. 在如图所示的电路中，电源电压保持不变. 闭合开关 S，当滑动变阻器的滑片 P 向右移动时，电流表 A1 的示数将______，电压表 V 与电流表 A 示数的乘积将_______. （均选填“ 变大” “ 不变”或“变小”）
2. 一种电工工具由一个小灯泡 L 和一个定值电阻 R 并联而成，通过 L、R 的电流跟其两端电压的关系如图所示. 由图可得定值电阻 R 的阻值为_____Ω. 当把这个工具接在电压为 2 V 的电路两端，L、R 并联的总电阻是______Ω.
1. 串联电路的电阻关系式为__________（以两个电阻为例，下同）
2. 并联电路的电阻关系式为___________
3. 在串联电路中，一个电阻变大，电路中电流 _______，另一个电阻两端的电压_______， 该电阻两端电压_______
4. 在并联电路中，一个电阻变大，该电阻支路的 电流_______，另一个电阻两端的电压______， 干路中电流________，并联总电阻_______
1. 如图所示，电源电压恒定.当开关 S1、S2 闭合，甲、乙两表为电压表时，两表示数之比 U甲∶U乙＝ 4 ∶1，当开关 S1 闭合、S2 断开，若甲、乙两表均为电流表时，两表的示数之比为（ ）A. 4 : 3B. 3 : 2C. 3 : 4D. 3 : 1
2. 在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时， 三个电表的示数变化情况是（ ）
A. A 的示数变小，V1 的示数不变，V2 的示数变小B. A 的示数变大，V1 的示数变大，V2 的示数变小C. A 的示数变小，V1 的示数不变，V2 的示数变大D. A 的示数变大，V1 的示数变小，V2 的示数变大
3. 如图甲所示的电路中，R2 为滑动变阻器，R2、R3 为定值电阻，电源两端电压保持恒定不变. 改变滑片 P 的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中.则:
（1）当滑片移至 a 端时，对应的是图乙中的______点.（2）当滑片移至 b 端时，电路中的电流为_______A.（3）R1 的阻值为_______Ω.（4）电源电压为_______V.
