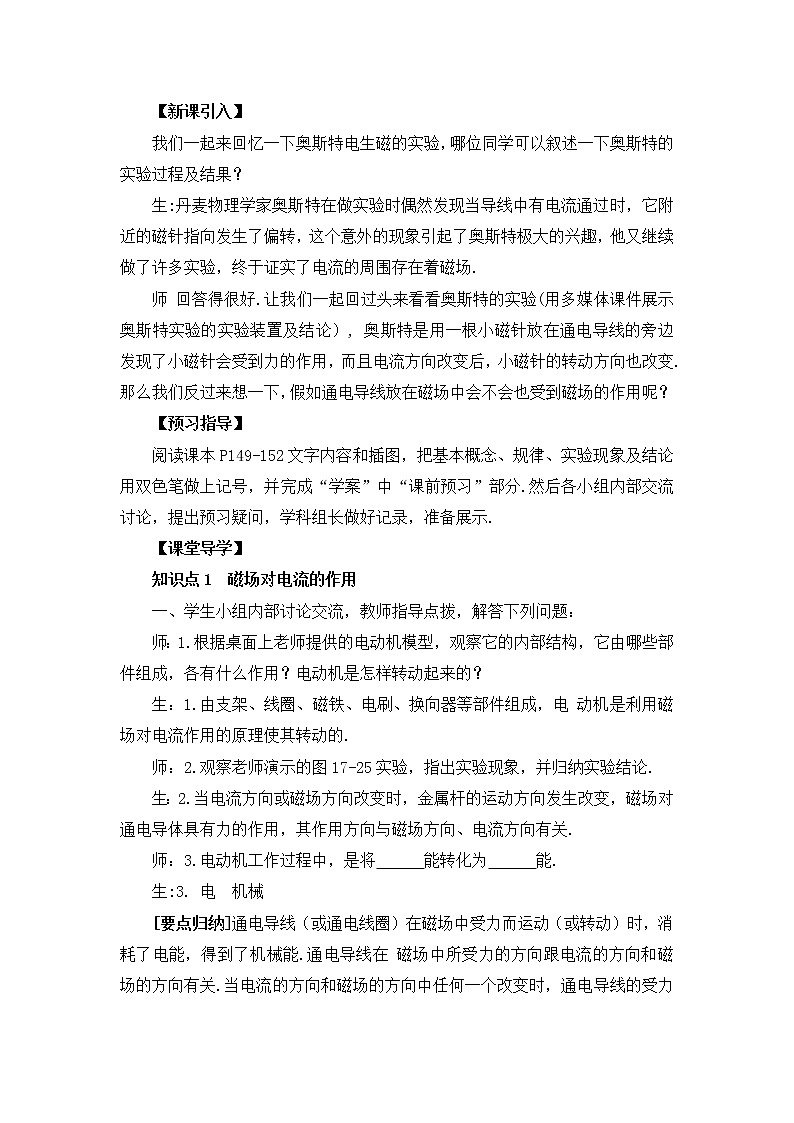

我们一起来回忆一下奥斯特实验的过程和结果。
当小磁针放在通电导线旁边时，小磁针受到力的作用，我们反过来想一下，假如通电导线放在磁场中，会不会受到磁场的作用力呢？
猜想：因为通电导线周围会产生磁场，所以将通电导线放在磁场中，就相当于两个磁体放在一起，肯定会有力的作用。因为两个磁体之间可以相互吸引或相互排斥。
实验器材：电源、开关、蹄形磁铁（不选用条形磁铁，因为蹄形磁铁的磁场较集中）、导线、滑动导轨（减小阻力）。
观察：当我们闭合开关后，你会观察到什么现象？
实验方法：因为通电导线的受力方向可能与多个因素有关，因此我们采取控制变量法。
1.只改变电流的方向，观察导线的运动方向是否改变。 2.只改变磁场的方向，观察导线的运动方向是否改变。 3.同时改变电流和磁场的方向，观察导线的运动方向是否改变。
实验结论：磁场对通电导体具有力的作用，其作用的方向与磁感线的方向和电流的方向有关。
电动机由四部分组成：磁铁、线圈、换向器和电刷.能够转动的线圈（转子），固定不变的磁体（定子）
可以观察到甲图和丙图中，线圈左右两边所受到的力的方向相反，因此，线圈不会连续转动，而是左右摆动。
在乙图中，线圈受到的两个力是二力平衡，所以线圈不能转动，这个位置称为平衡位置，线圈依靠惯性越过平衡位置。
怎样才能让线圈连续不断地转下去呢？请分析下图：仔细分析各图线圈的受力方向，你会发现什么？
通电线圈在磁场中受力转动
通电导体在磁场中受力的方向跟电流方向和磁感线方向有关
1. 电动机是根据_________________________的原理制成的。电动机工作时把____能转化成_____能。2. 通电导体在磁场中受到力的方向跟_______方向和________的方向有关。如果这两者同时反向，则受力方向将_______。（填“改变”、“不变”或“不一定”）
3.直流电动机中的换向器起了什么作用？4.要使直流电动机转速加快，可采取什么措施？
改变线圈中的电流方向。
可以增加电流强度或增加磁场强度。
磁铁、线圈、换向器和电刷
磁场对通电导体具有力的作用，其作用方向与电流方向和磁感线方向有关。
