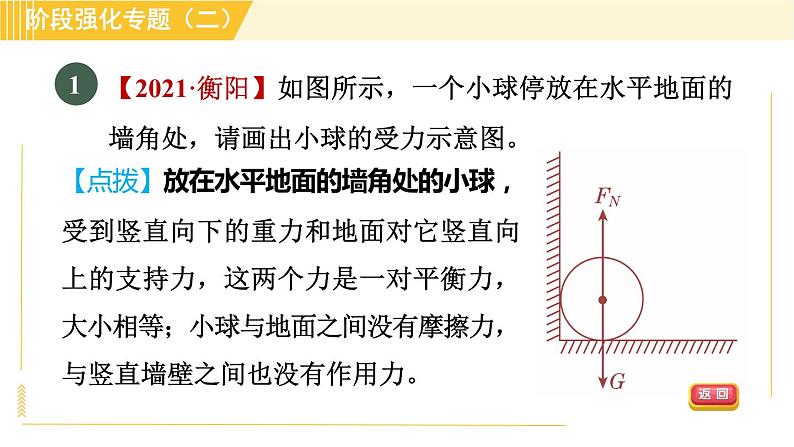

【2021·衡阳】如图所示，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
【点拨】放在水平地面的墙角处的小球，受到竖直向下的重力和地面对它竖直向上的支持力，这两个力是一对平衡力，大小相等；小球与地面之间没有摩擦力，与竖直墙壁之间也没有作用力。

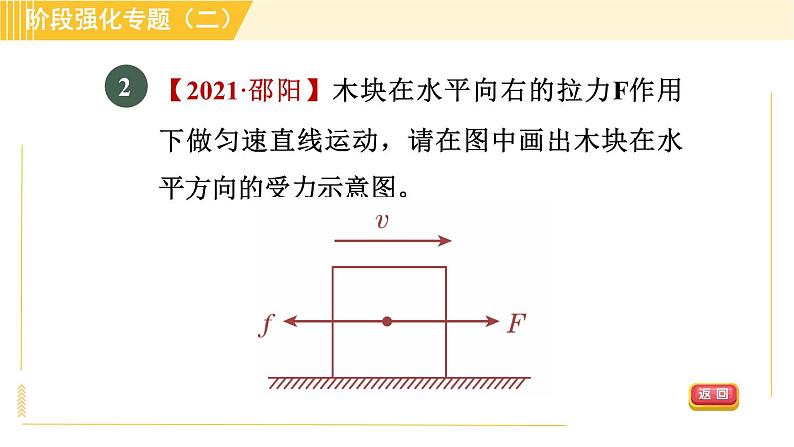

【2021·邵阳】木块在水平向右的拉力F作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
【2021·攀枝花】如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点，并画出前、后轮所受路面摩擦力的示意图。
【2021·大庆】如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。以球心为作用点，作出小球A所受力的示意图。
【2021·苏州】图中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力。
【2021·内江】如图所示，瓶子在手中保持静止，请画出瓶子在竖直方向的受力示意图。
【中考·黔西南州】如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。
【点拨】过物体重心分别沿竖直向下、垂直于斜面向上以及沿斜面向上的方向画一条带箭头的线段，分别用G、F和f表示，如图所示。
【中考·安顺】如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图。(O点为力的作用点)
