这是一份初中物理3 欧姆定律完美版ppt课件，文件包含第三节欧姆定律pptx、欧姆定律仿真实验swf等2份课件配套教学资源，其中PPT共60页， 欢迎下载使用。

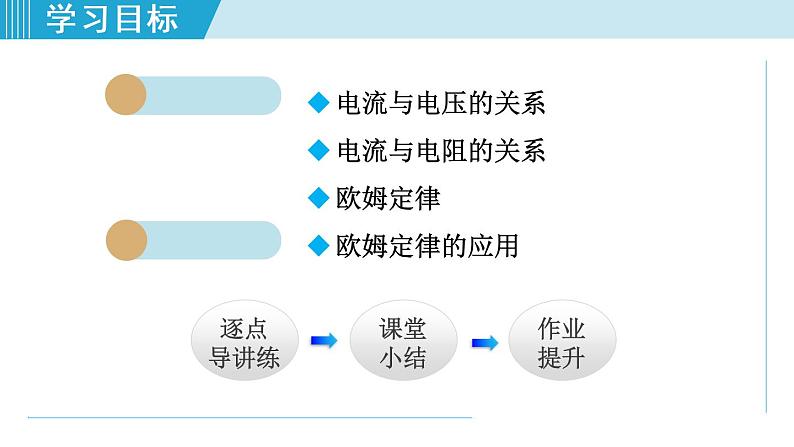

电流与电压的关系电流与电阻的关系欧姆定律欧姆定律的应用

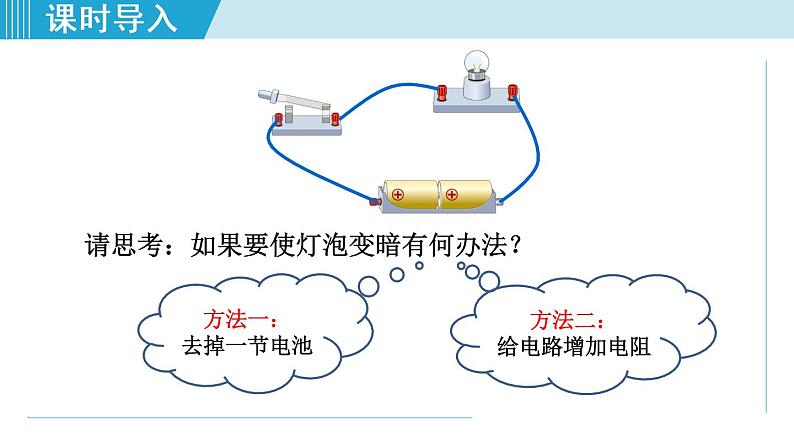

方法二：给电路增加电阻
请思考：如果要使灯泡变暗有何办法？

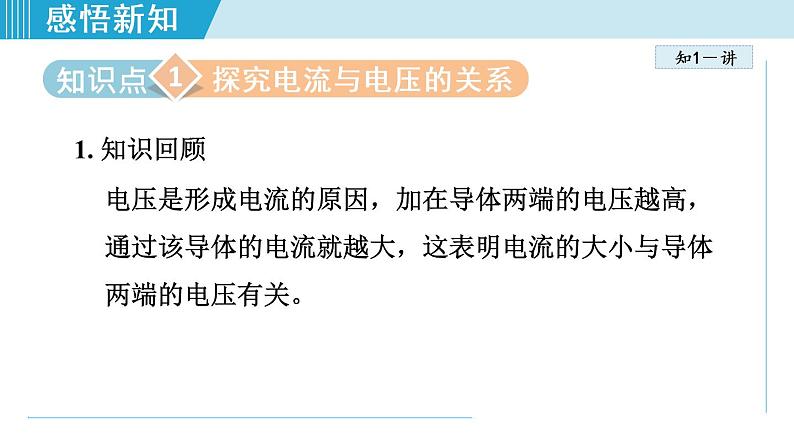

1. 知识回顾电压是形成电流的原因，加在导体两端的电压越高，通过该导体的电流就越大，这表明电流的大小与导体两端的电压有关。

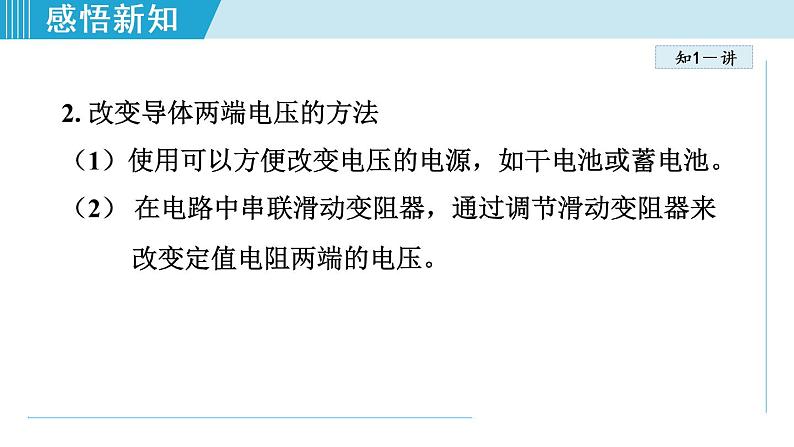

2. 改变导体两端电压的方法（1）使用可以方便改变电压的电源，如干电池或蓄电池。（2） 在电路中串联滑动变阻器，通过调节滑动变阻器来改变定值电阻两端的电压。

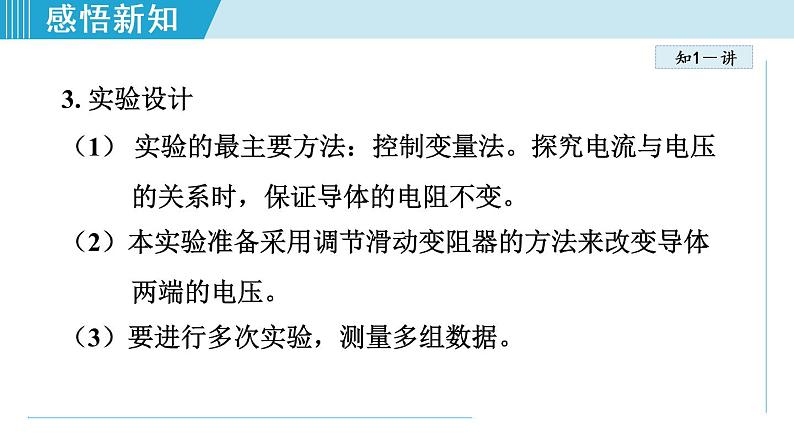

3. 实验设计（1） 实验的最主要方法：控制变量法。探究电流与电压的关系时，保证导体的电阻不变。（2）本实验准备采用调节滑动变阻器的方法来改变导体两端的电压。（3）要进行多次实验，测量多组数据。

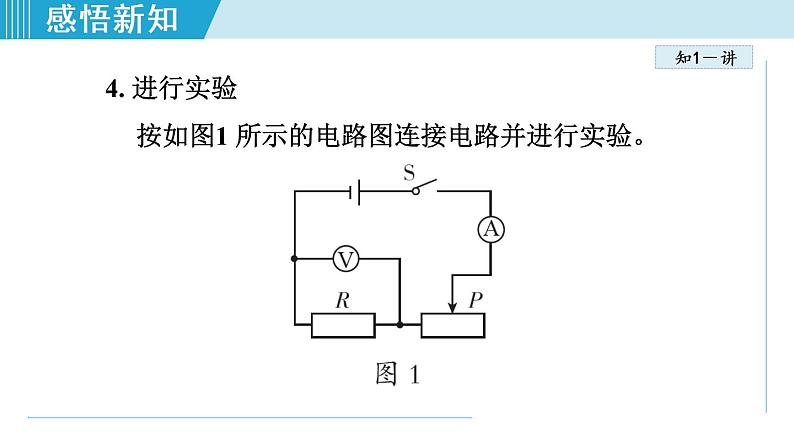

4. 进行实验按如图1 所示的电路图连接电路并进行实验。

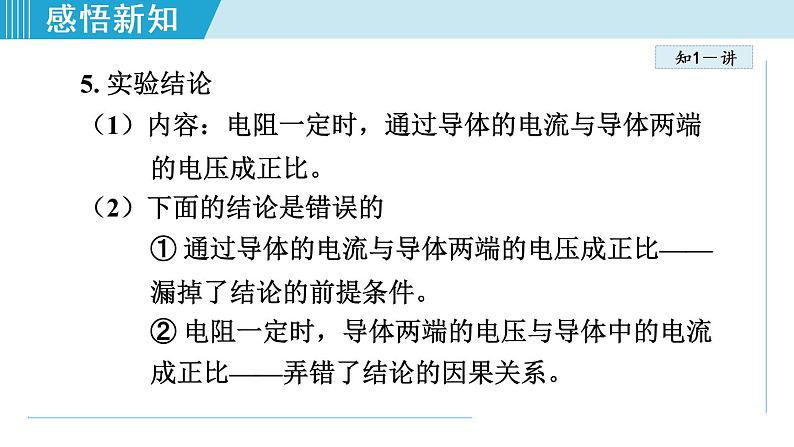

5. 实验结论（1）内容：电阻一定时，通过导体的电流与导体两端的电压成正比。（2）下面的结论是错误的① 通过导体的电流与导体两端的电压成正比—— 漏掉了结论的前提条件。② 电阻一定时，导体两端的电压与导体中的电流成正比——弄错了结论的因果关系。
特别提醒：1.由电池组成的电源，其总电压可以由电池的节数来改变。2.利用串联可以分压的原理，对于串联电路中定值电阻两端的电压，可以利用滑动变阻器来改变定值电阻两端的电压。
深度理解：多次实验的两种目的：在科学实验中，通常要进行多次实验。而进行多次实验，有时是为了减小误差，有时是为了寻找普遍规律。本探究过程也进行了多次实验，得到了多组实验数据。而分析数据时，并没有取平均值，所以目的不是为了减小误差，而是为了能发现相应规律。
[中考·大连] 在探究“电阻一定时，通过导体的电流与导体两端电压的关系”的实验中，所用的实验器材有：电流表、电压表、10 Ω 的定值电阻、滑动变阻器、开关各一个，1.5 V 的干电池两节，导线若干。
（1）用笔画线代替导线将图2 甲所示的电路补充完整。（2）闭合开关前，应将滑动变阻器的滑片移动到 ______（填“a”或“b”）端。
（3）用开关“试触”时，电压表和电流表均无示数，这说明电路中存在故障。若故障是某一个元件发生了断路，则发生断路的元件可能是______ （只有一个选项正确，请将正确选项的字母填在横线上）。A．开关或定值电阻B．定值电阻或电流表C．开关、滑动变阻器或电流表D．滑动变阻器、电压表或电流表
（4）排除故障后，继续进行实验，并将实验数据记录在下表。请在图乙中画出电流I 与电压U 的关系图象。
（5）根据图象，可得出的探究结论是 _____________________________________。
电阻一定时，电流与电压成正比
解题秘方：（1）实验电路的连接，通常要注意电表量程的选择，还要注意滑动变阻器接线柱的选用。同时注意，为了保护电路，在开关闭合前应该将滑动变阻器的阻值调至最大。（2）根据现象分析电路故障原因时，先依据电表的示数看电路是发生了短路还是发生了断路，若是断路性故障，一般还要由电压的规律分析发生断路的位置。（3）根据描点法作图象。（4）分析数据或分析图象，得到电流与电压的关系。
解析：（1）电源电压为3 V，故电压表选用小量程与定值电阻并联。（2）为了保护电路，闭合开关前，应将滑动变阻器的滑片移动到阻值最大处，即滑到a 端。（3）电压表并联在定值电阻两端，若只是电压表断路，电路中应该有电流，即电流表有示数，所以不是电压表发生断路。
电路中其他元件都是串联的，若其中一个断路，电路中都会没有电流，若定值电阻发生断路，电压表有示数，分析可知发生断路的位置可能是开关、滑动变阻器或电流表。（4）根据描点法作图。（5）分析数据可知，在电阻一定时，电阻两端的电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，得出的结论是：在电阻一定时，电流与电压成正比。
1-1.［中考·毕节］在探究电流与电压的关系实验中，电源是2 节新干电池，定值电阻的阻值为5Ω。（1）图4 甲是没有连接完整的实验电路，若滑动变阻器的滑片向右移动时电压表的示数变大，用笔画线代替导线，将电路连接完整；
（2）电路连接完毕后，闭合开关，发现两只电表示数如图乙所示，则电路中的故障可能是_______________；
（3）实验数据记录见表，其中一个电流数据记录错误，这个数据是_____ A；
（4）分析实验数据可以得出：在电阻一定的情况下，通过导体的电流与导体两端的电压________。
实验二：探究电流与电阻的关系
1. 知识回顾在电压一定时，如果导体对电流的阻碍作用越大，即导体的电阻越大，则流过导体的电流越小，这表明通过导体的电流大小与导体电阻的大小有关。
2. 设计实验（1） 实验最主要方法：控制变量法。探究过程中，接入阻值不同的电阻，但要保证接入不同的电阻时，电阻两端的电压不变。（2） 本实验中滑动变阻器的作用：①调节定值电阻两端的电压，使电压保持不变；②还可以保护电路。（3）为了能发现规律，要测量多组实验数据。
3. 进行实验按如图5 所示的电路图连接电路，并更换不同阻值的电阻进行实验。
4. 实验结论（1） 内容：电压一定时，通过导体的电流与导体的电阻成反比。（2）下面的结论是错误的① 通过导体的电流与导体的电阻成反比——漏掉了结论的前提条件。② 电压一定时，导体的电阻与导体中的电流成反比——弄错了结论的因果关系。
对比法探究实验:对比滑动变阻器在两个探究实验中的作用：在两个实验中滑动变阻器都可以起到保护电路的作用，但滑动变阻器的作用也有所不同：在探究电流与电压的关系时，调节滑动变阻器的根本目的是改变电阻两端的电压；而在探究电流与电阻的关系时，调节滑动变阻器是为了保证电阻两端的电压不变。表述时，应该加以区别 。
[中考·青岛]探究电流与电阻的关系，小明连接的实验电路如图6 甲所示。（1）闭合开关前，应将滑动变阻器的滑片置于最_____端。
（2）闭合开关后，发现电流表示数为零，电压表的示数如图乙所示，为___V；改变滑动变阻器滑片的位置，两电表指针的位置不变。电路中有一处故障，可能是____（填序号）。①电流表短路 ②电压表短路 ③导线a 断路 ④导线b 断路
（3）排除电路故障后，小明先后用5 Ω、10 Ω 的定值电阻进行实验。实验中，通过___________ 控制定值电阻两端的电压不变，得到的实验数据如表所示。小明据此得出结论：电流与电阻成反比。
请指出实验存在的问题或需要改进的地方_________________________________________________________________________ （写出一条即可）。
结论要以电压不变为前提（或实验时要进行多次实验，使实验结论具有普遍性）
解题秘方：（1）滑动变阻器在电路中起保护电路的作用，闭合开关前，滑动变阻器滑片应处于最大阻值处。（2）首先确定电压表使用的量程，然后明确每一个大格和每一个小格代表的示数，再读数。先根据电流表无示数确定电路故障可能是断路，再由电压表示数接近电源电压可以判断与电压表并联的那部分电路断路。
（3）探究电流跟电阻的关系时，滑动变阻器的作用是保护电路和控制定值电阻两端的电压不变。需要改进的地方：实验结论不完整，归纳结论时要强调“电压一定时”。实验次数不够，应该多次实验使实验结论具有普遍性。
解析：（1）滑片处于最右端时，滑动变阻器接入电路的阻值最大，在电路中起保护电路的作用。（2）电压表使用0 ～ 3 V 的量程，每一个大格代表1 V，每一个小格代表0.1 V，所以电压表的示数是2.9 V。闭合开关后，电流表示数为零，说明电路故障可能是断路，两节干电池的电压是3 V，电压表的示数是2.9 V，并且移动滑动变阻器的滑片，电压表的示数不变，判断电压表并联的部分是断路，故选③。
（3）探究电流跟电阻的关系时，用滑动变阻器控制定值电阻两端的电压不变。需要改进的地方：A．实验过程中只做了两次实验，得到的实验结论具有偶然性，实验时要进行多次实验，使实验结论具有普遍性。B．实验结论没有前提，探究电流跟电阻的关系时，要以电压不变为前提。
2-1.［中考·东莞］小张同学在做 “探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（3 V不变）、定值电阻3 个（5Ω、10Ω、20Ω 各一只）、滑动变阻器（20Ω 1 A）、开关、导线若干，如图7 所示。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2） 连接电路前开关应______。小张按图连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现电压表无示数，电流表示数有变化，则故障原因可能是定值电阻R________（填“短路”或“断路”）。
（3）多次更换定值电阻的阻值，实验数据记录如表。其中第3 次实验时电流表示数如图乙所示，其读数为______A。这里采用的研究方法是_______________（填“转换法”或 “控制变量法”）。
（4）由表格可得，在定值电阻两端电压不变时，通过的电流与电阻成_____比。
1. 欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（2）表达式： （求电流）。变形式：U=IR（求电压）、 （求电阻）。
（3）公式中各符号代表的物理量及单位
2. 理解欧姆定律（1） 欧姆定律是将上一节两个探究实验的结论进行综合而归纳总结出来的。不需要再分别强调“电阻一定”和“电压一定”。（2）欧姆定律的适用范围适用于纯电阻电路。目前只要求知道，在电动机正常工作时，欧姆定律不能用于电动机的计算。
（3） 电流与电压的关系和电流与电阻的关系都可以用图象法进行研究。同时注意对比两图象。如图1 所示，图甲是电阻一定时电流与电压的关系，图乙是电压一定时电流与电阻的关系。
特别提醒：1.正确理解导体的电阻与电压和电流的关系。不能说导体的电阻与电压成正比，与导体中电流成反比。因为，导体两端的电压和通过导体的电流对导体的电阻无影响。
2.欧姆定律适用于纯电阻电路。纯电阻电路就是在通电的状态下，只发热的电路，即通电状态下把消耗的电能全部转化为电阻的内能，不对外做功。纯电阻电路中只有电阻、电源、导线，电能不能转化为内能以外的能量形式。例如：由电烙铁、电熨斗等组成的电路，它们只是发热，它们都是纯电阻电路。像电动机、电风扇等组成的电路，除了发热以外，还对外做功，所以这些是非纯电阻电路。
[中考·莆田] 从欧姆定律可导出 ，下列说法正确的是（ ）A. 当电压为0 时，电阻为0B. 当电流增大2 倍时，电阻减小2 倍C. 当电压增大2 倍时，电阻增大2 倍D. 不管电压或电流如何变化，电阻不变
解题秘方：由公式分析两个物理量间的关系，不能仅从数学角度分析，有时要结合两个物理量间存在的具体关系来分析。例如，导体的电阻与导体的材料、长度、横截面积和温度有关，与导体两端的电压和流过导体的电流大小无关，不能理解为导体的电阻与导体两端的电压成正比，与导体的电流成反比。
1-1. 导体中的电流跟导体两端的电压成 ________，跟导体的电阻成反比，这就是德国物理学家欧姆通过探索总结出的规律，人们为了纪念他，用他的名字命名了 _________的单位。
2. 运用欧姆定律公式时要注意以下三点（1） 注意三个量的同一性：即在运用公式进行计算时，要注意三个量的对应关系，不能张冠李戴。（2） 注意三个量单位的统一性：公式中的三个物理量必须使用国际单位制中的单位，电压→伏特（V），电流→安培（A），电阻→欧姆（Ω）。
（3） 注意三个量的同时性：例如，在同一电路中，由于滑动变阻器滑片的移动，接入电路的电阻变化，总电阻的变化会导致电流与部分电路电压的变化，应用该公式时，三个量要是同一时刻的。
定值电阻R=20 Ω，将其接在6 V 的电源上，则通过它的电流为多少安？
2-1. 在图4(a) 所示的电路中，电源电压为15 V 且保持不变，电阻R1 的阻值为30Ω，只闭合开关S1 时，电流表示数为 _____A，再闭合开关S2，电流表的示数如图(b) 所示， 则电阻R2 的阻值为 _____Ω。
小明网购了一款可由电脑USB 接口供电的新型手套，已知手套内电热丝电阻R 为3 Ω，正常工作时通过电热丝的电流为2 A，则这种手套两端的电压为多少伏？
解：手套两端的电压U=IR=2 A×3 Ω=6 V。
3-1.［中考· 安徽］ 如图6 所示，电源电压为3 V 且恒定不变，电阻R1=10 Ω，R2=5 Ω，则闭合开关S 后，电压表示数为_____ V。
如图7 所示电路中，电源电压为3 V，闭合开关S 后，电流表示数为0.4 A，电压表示数为1 V，则R2 的阻值是 _______Ω。
4-1.［中考·宿迁］如图8 所示，电路中电源电压恒定，定值电阻R1 ＝ 20Ω，只闭合开关S1，电流表示数为0.3 A，则电源电压为_____V；同时闭合开关S1、S2，电流表示数为0.5 A，则R2 的阻值为_______Ω。
1．研究方法：控制变量法。 研究电流与电压的关系时，要保证电阻不变； 研究电流与电阻的关系时，要保证电压不变。2. 电流与电压和电阻的关系：(1)电阻一定时，导体中电流跟电压成正比。(2)电压一定时，导体中电流与导体的电阻成反比。
3. 探究电流与电阻的关系时，考虑问题应全面，不能只改变电阻，而忽略了电阻两端的电压一定；将电压表接入电路时，不仅要注意正负接线柱接线要正确，还应考虑电压表选用的量程要合适。
