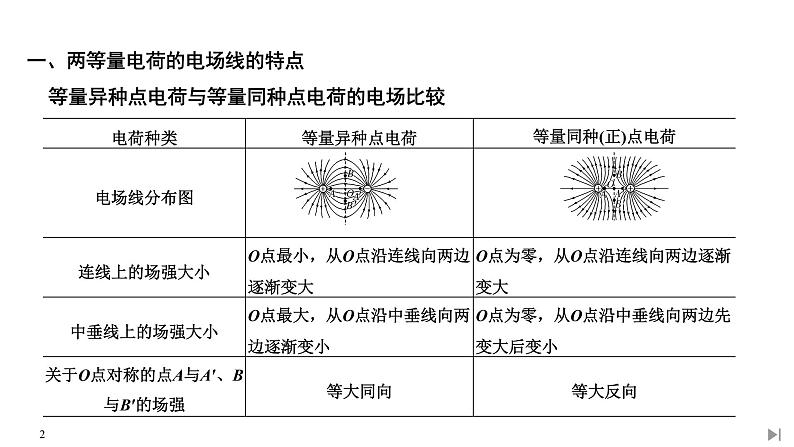

一、两等量电荷的电场线的特点
等量异种点电荷与等量同种点电荷的电场比较

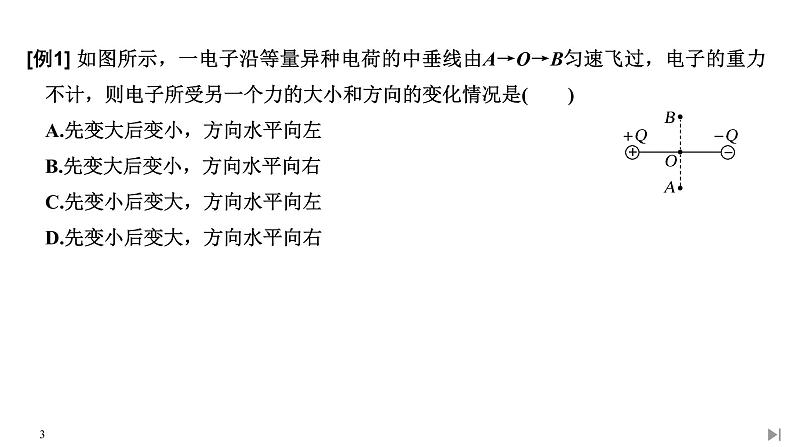

[例1] 如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子的重力不计，则电子所受另一个力的大小和方向的变化情况是(　　)A.先变大后变小，方向水平向左B.先变大后变小，方向水平向右C.先变小后变大，方向水平向左D.先变小后变大，方向水平向右

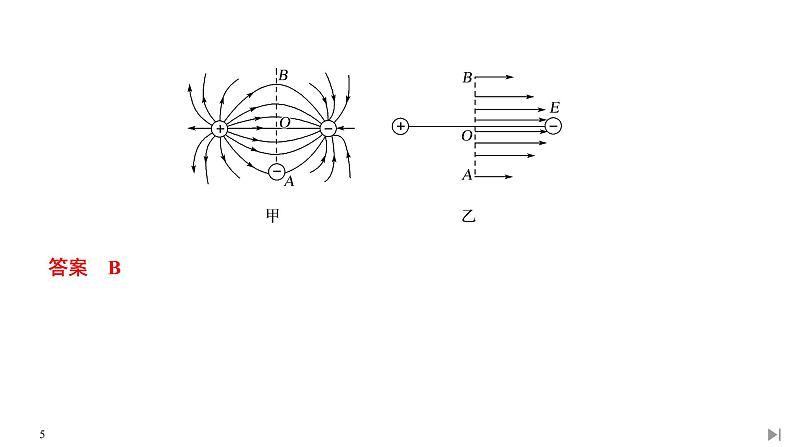

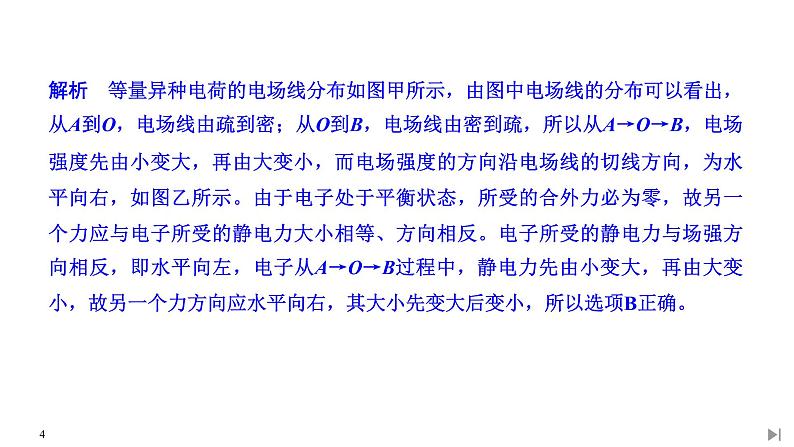

解析　等量异种电荷的电场线分布如图甲所示，由图中电场线的分布可以看出，从A到O，电场线由疏到密；从O到B，电场线由密到疏，所以从A→O→B，电场强度先由小变大，再由大变小，而电场强度的方向沿电场线的切线方向，为水平向右，如图乙所示。由于电子处于平衡状态，所受的合外力必为零，故另一个力应与电子所受的静电力大小相等、方向相反。电子所受的静电力与场强方向相反，即水平向左，电子从A→O→B过程中，静电力先由小变大，再由大变小，故另一个力方向应水平向右，其大小先变大后变小，所以选项B正确。

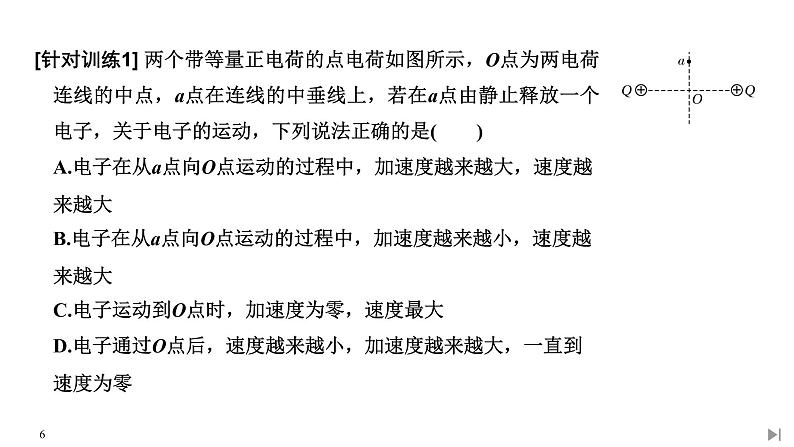

[针对训练1] 两个带等量正电荷的点电荷如图所示，O点为两电荷连线的中点，a点在连线的中垂线上，若在a点由静止释放一个电子，关于电子的运动，下列说法正确的是(　　)A.电子在从a点向O点运动的过程中，加速度越来越大，速度越来越大B.电子在从a点向O点运动的过程中，加速度越来越小，速度越来越大C.电子运动到O点时，加速度为零，速度最大D.电子通过O点后，速度越来越小，加速度越来越大，一直到速度为零

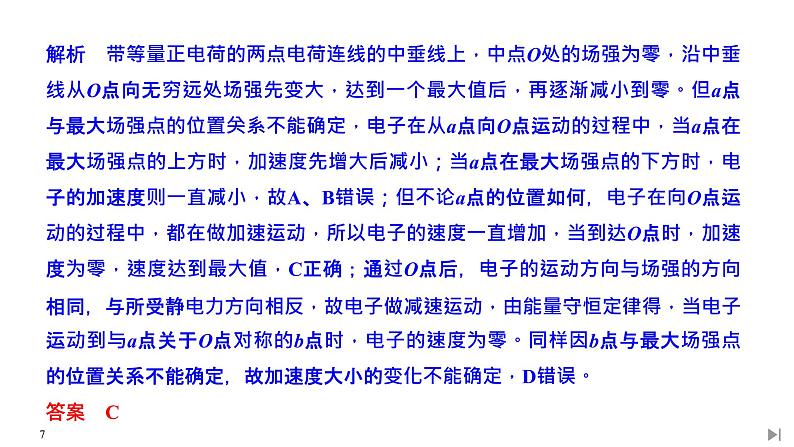

解析　带等量正电荷的两点电荷连线的中垂线上，中点O处的场强为零，沿中垂线从O点向无穷远处场强先变大，达到一个最大值后，再逐渐减小到零。但a点与最大场强点的位置关系不能确定，电子在从a点向O点运动的过程中，当a点在最大场强点的上方时，加速度先增大后减小；当a点在最大场强点的下方时，电子的加速度则一直减小，故A、B错误；但不论a点的位置如何，电子在向O点运动的过程中，都在做加速运动，所以电子的速度一直增加，当到达O点时，加速度为零，速度达到最大值，C正确；通过O点后，电子的运动方向与场强的方向相同，与所受静电力方向相反，故电子做减速运动，由能量守恒定律得，当电子运动到与a点关于O点对称的b点时，电子的速度为零。同样因b点与最大场强点的位置关系不能确定，故加速度大小的变化不能确定，D错误。答案　C
二、带电粒子在电场中运动问题的分析1.带电粒子做曲线运动时，合力指向轨迹曲线的内侧，速度方向沿轨迹的切线方向。2.方法(1)根据带电粒子运动轨迹的弯曲方向，判断带电粒子所受静电力的方向。(2)把电场线方向、静电力方向与电性相联系进行分析。(3)把电场线的疏密和静电力大小、加速度大小相联系进行分析。(4)把静电力做的功与能量的变化相联系进行分析。
[例2] 如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方向飞出a、b两个带电粒子，仅在静电力作用下的运动轨迹如图中虚线所示。则(　　)A.a一定带正电，b一定带负电B.a的速度将减小，b的速度将增大C.a的加速度将减小，b的加速度将增大D.两个粒子的动能，一个增大一个减小
解析　带电粒子做曲线运动，所受静电力的方向指向轨迹的内侧，由于电场线的方向未知，所以粒子带电性质不确定，故A错误；从题图轨迹变化来看，速度与力方向的夹角都小于90°，所以静电力都做正功，动能都增大，速度都增大，故B、D错误；电场线密的地方电场强度大，电场线疏的地方电场强度小，所以a受力减小，加速度减小，b受力增大，加速度增大，故C正确。答案　C
关键提醒　分析带电粒子在电场中的运动轨迹问题时应注意的三点(1)做曲线运动的带电粒子所受合外力方向指向曲线的凹侧。(2)速度方向沿轨迹的切线方向。(3)粒子轨迹一定夹在合外力方向与速度方向之间。
[针对训练2] 如图所示，实线表示电场线，虚线表示带电粒子运动的轨迹，带电粒子只受静电力作用，运动过程中速度逐渐减小，下列各图是对它在b处时的运动方向与受力方向的分析，正确的是(　　)
解析　带电粒子运动速度沿轨迹切线方向，受力方向与电场线在同一直线上，静电力指向轨迹弯曲的内侧，B、C错误；由于运动过程中速度逐渐减小，则静电力做负功，A正确，D错误。答案　A
三、电场中的平衡问题带电体在多个力作用下处于平衡状态，物体所受合外力为零，因此可用共点力平衡的知识分析，常用的方法有正交分解法、合成法等。
[例3] 竖直放置的两块足够长的平行金属板间有匀强电场，其电场强度为E。在该匀强电场中，用丝线悬挂质量为m的带电小球。丝线跟竖直方向成θ角时小球恰好平衡，小球与右侧金属板相距为b，如图所示。求：(1)小球所带电荷量q是多少？(2)若剪断丝线，小球碰到金属板需多长时间？
解析　(1)由于小球处于平衡状态，对小球进行受力分析如图所示。Tsin θ＝qE，Tcs θ＝mg，
[针对训练3] (2019·全国卷Ⅰ，15)如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则(　　)A.P和Q都带正电荷B.P和Q都带负电荷C.P带正电荷，Q带负电荷D.P带负电荷，Q带正电荷
解析　细绳竖直，把P、Q看作整体，在水平方向所受电场力为零，所以P、Q必带等量异种电荷，选项A、B错误；如果P、Q带不同性质的电荷，受力如图甲、乙所示，由图知，若P带正电荷，Q带负电荷，水平方向的合力不为零；若P带负电荷、Q带正电荷，符合题意，选项C错误，D正确。
四、电场中的动力学问题[例4] 如图所示，一质量为m＝1.0×10－2 kg、带电荷量大小为q＝1.0×10－6 C的小球，用绝缘细线悬挂在水平向右的匀强电场中，假设电场足够大，静止时悬线向左与竖直方向夹角为θ＝37°。小球在运动过程中电荷量保持不变，重力加速度g取10 m/s2。求：(sin 37°＝0.6，cs 37°＝0.8)(1)电场强度E的大小；(2)若在某时刻将细线突然剪断，求经过1 s时小球的速度大小v及方向。
解析　(1)由平衡条件得小球所受静电力F＝mgtan θ
根据牛顿第二定律，小球的加速度
所以1 s时小球的速度大小v＝at＝12.5 m/s，速度方向沿原细线方向向下，即方向与竖直方向夹角为37°斜向左下。答案　(1)7.5×104 N/C　(2)12.5 m/s　方向与竖直方向夹角为37°斜向左下
