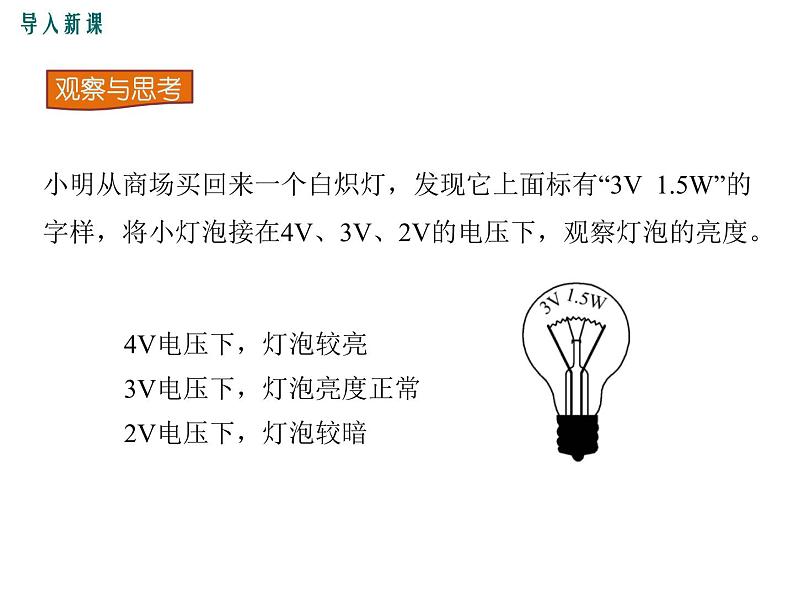

小明从商场买回来一个白炽灯，发现它上面标有“3V 1.5W”的字样，将小灯泡接在4V、3V、2V的电压下，观察灯泡的亮度。
4V电压下，灯泡较亮3V电压下，灯泡亮度正常2V电压下，灯泡较暗

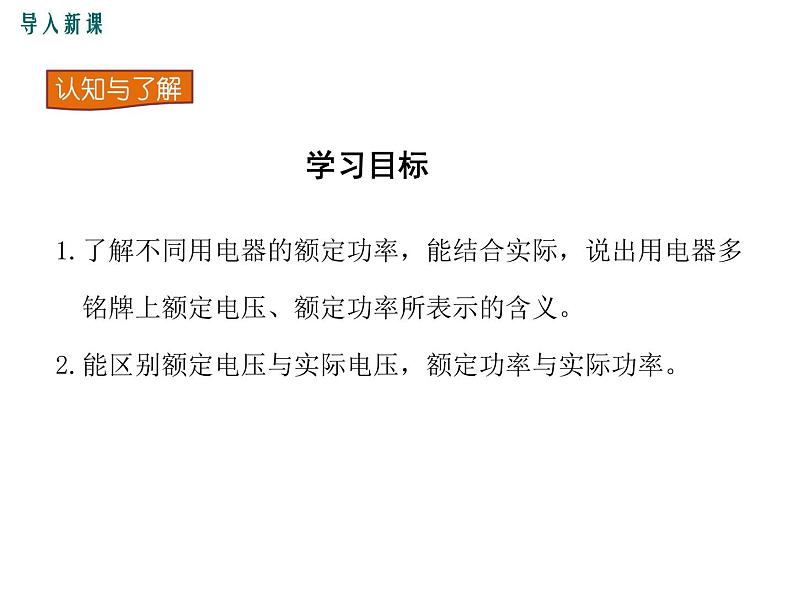

1.了解不同用电器的额定功率，能结合实际，说出用电器多 铭牌上额定电压、额定功率所表示的含义。2.能区别额定电压与实际电压，额定功率与实际功率。

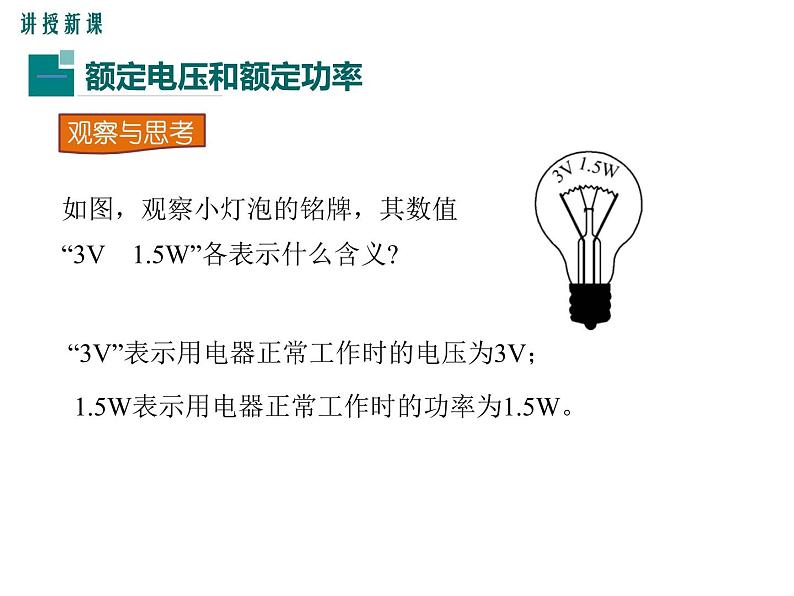

如图，观察小灯泡的铭牌，其数值“3V　1.5W”各表示什么含义?
“3V”表示用电器正常工作时的电压为3V；
1.5W表示用电器正常工作时的功率为1.5W。

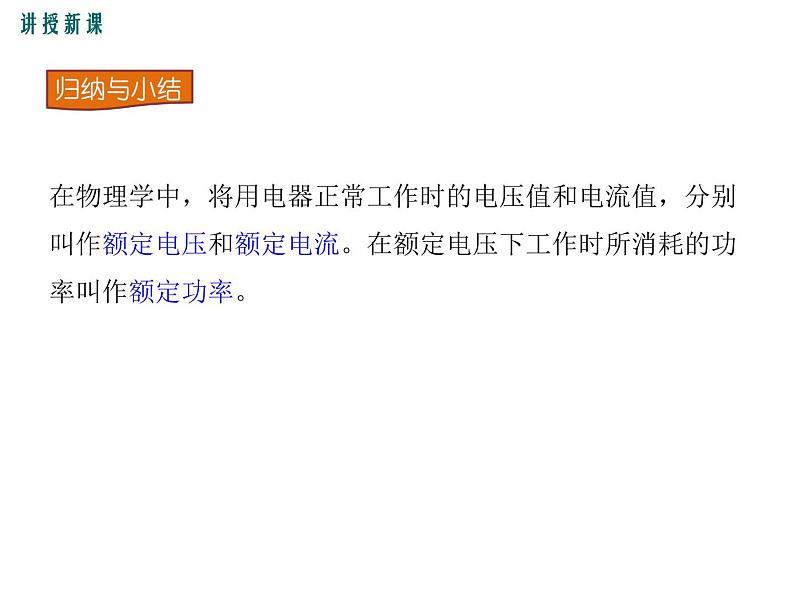

在物理学中，将用电器正常工作时的电压值和电流值，分别叫作额定电压和额定电流。在额定电压下工作时所消耗的功率叫作额定功率。

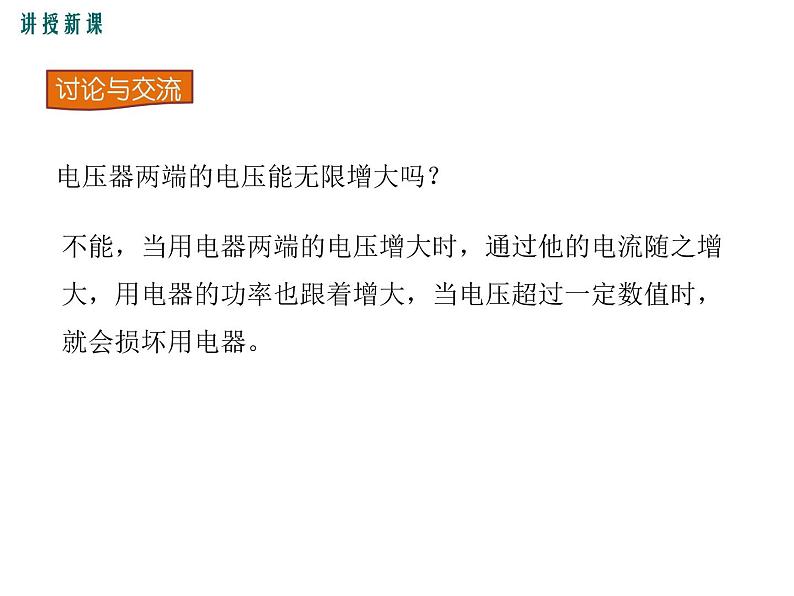

电压器两端的电压能无限增大吗？
不能，当用电器两端的电压增大时，通过他的电流随之增大，用电器的功率也跟着增大，当电压超过一定数值时，就会损坏用电器。
一只“3V 1.5W”的小灯泡接在4V、3V、2V的电压下都能发光，这是为什么？
在实际使用时，加在用电器上的电压，有时略高于或低于额定电压，用电器也能工作，此时的电压叫作实际电压，用电器在实际电压下工作时所消耗的功率叫作实际功率。

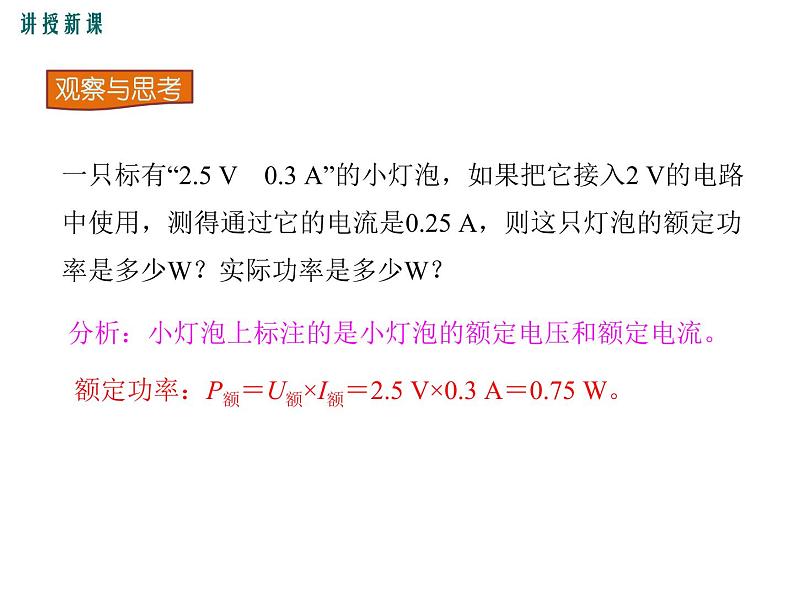

一只标有“2.5 V　0.3 A”的小灯泡，如果把它接入2 V的电路中使用，测得通过它的电流是0.25 A，则这只灯泡的额定功率是多少W？实际功率是多少W？
分析：小灯泡上标注的是小灯泡的额定电压和额定电流。
额定功率：P额＝U额×I额＝2.5 V×0.3 A＝0.75 W。
分析：实际通过小灯泡的电压为2V，电流为0.25A。
实际功率：P实＝U实×I实＝2V×0.25 A＝0.5 W。
例 将“220V 60W”的灯泡分别接入220V和200V的电路中，求灯泡的电阻以及对应电压下的实际功率。
已知：U额=220V，P额=60W，U实=200V，求：R，P实。
当灯泡接在220V电路中时，灯泡的实际功率就是它的额定功率即P额=60W。
当灯泡接在200V电路中时，灯泡的实际功率
（1）进行计算时，一般不考虑温度对电阻的影响，可认为同一用电器(电热器)在不同电压下的电阻是相同的；（2）用电器的P额、U额具有唯一性、对应性，而用电器的P实、U实可以有多个，但具有同体性、同时性。
1.小灯泡的额定电压为6.3V，当小灯泡两端的电压为6.3V时，用电流表测得通过小灯泡的电流如图所示，则测得此时通过小灯泡的电流为　　　　A，小灯泡的额定功率为　　　　W。
【解析】本题考查电功率的计算。由图知电流表量程是0.6A，最小分度值是0.02A，电流表示数I=0.3A；当小灯泡两端的电压为6.3V时，灯泡功率P实=U实I=6.3V×0.3A=1.89W；因为U实=U额，所以P额=P实=1.89W。答案:0.3　1.89
2.有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1∶I2=　　　　　，它们消耗的电功率之比P1∶P2=　　　　。
3.某白炽灯上标有“PZ220-60”字样，该灯不工作时，其额定电压是　　　　V，额定功率是　　　W；实际电压是　　V，实际功率是　　　W。
