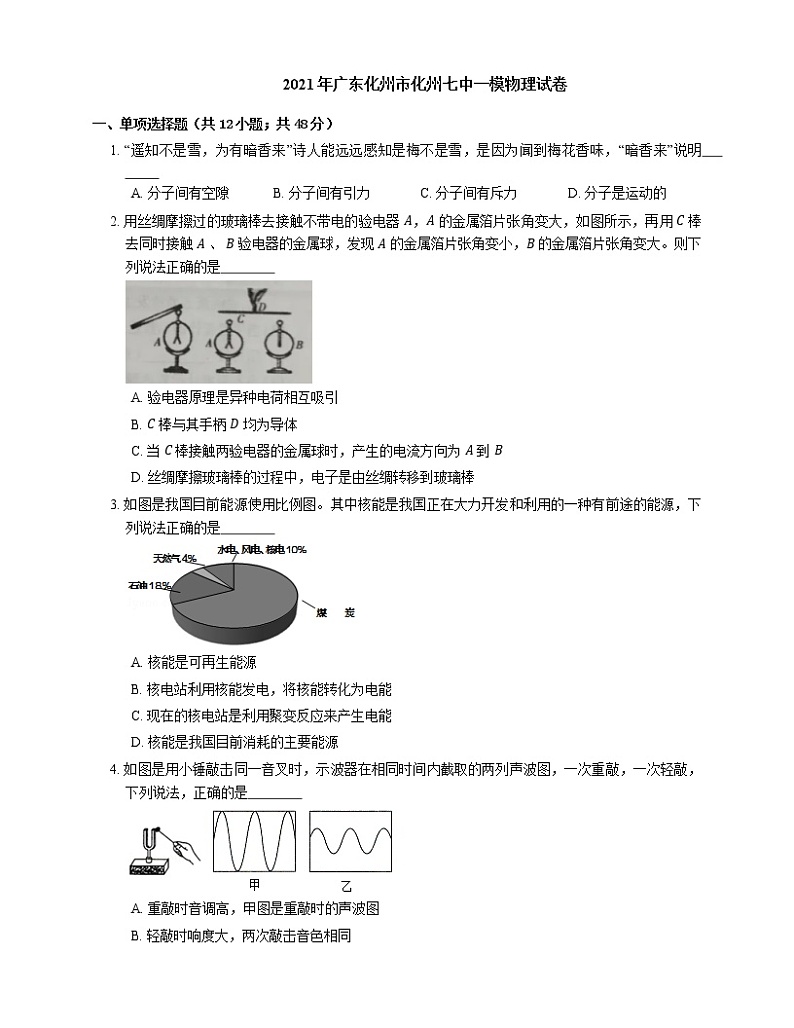

2021年广东化州市化州七中一模物理试卷

这是一份2021年广东化州市化州七中一模物理试卷，共14页。试卷主要包含了单项选择题，填空题，实验题，作图题，简答题，综合应用题等内容，欢迎下载使用。

一、单项选择题（共12小题；共48分）
1. “遥知不是雪，为有暗香来”诗人能远远感知是梅不是雪，是因为闻到梅花香味，“暗香来”说明
A. 分子间有空隙B. 分子间有引力C. 分子间有斥力D. 分子是运动的

2. 用丝绸摩擦过的玻璃棒去接触不带电的验电器 A，A 的金属箔片张角变大，如图所示，再用 C 棒去同时接触 A 、 B 验电器的金属球，发现 A 的金属箔片张角变小，B 的金属箔片张角变大。则下列说法正确的是
A. 验电器原理是异种电荷相互吸引
B. C 棒与其手柄 D 均为导体
C. 当 C 棒接触两验电器的金属球时，产生的电流方向为 A 到 B
D. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒

3. 如图是我国目前能源使用比例图。其中核能是我国正在大力开发和利用的一种有前途的能源，下列说法正确的是
A. 核能是可再生能源
B. 核电站利用核能发电，将核能转化为电能
C. 现在的核电站是利用聚变反应来产生电能
D. 核能是我国目前消耗的主要能源

4. 如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法，正确的是
A. 重敲时音调高，甲图是重敲时的声波图
B. 轻敲时响度大，两次敲击音色相同
C. 甲的响度比乙的大，甲的音调也比乙的高
D. 两次音调、音色都相同，乙图是轻敲时声波图

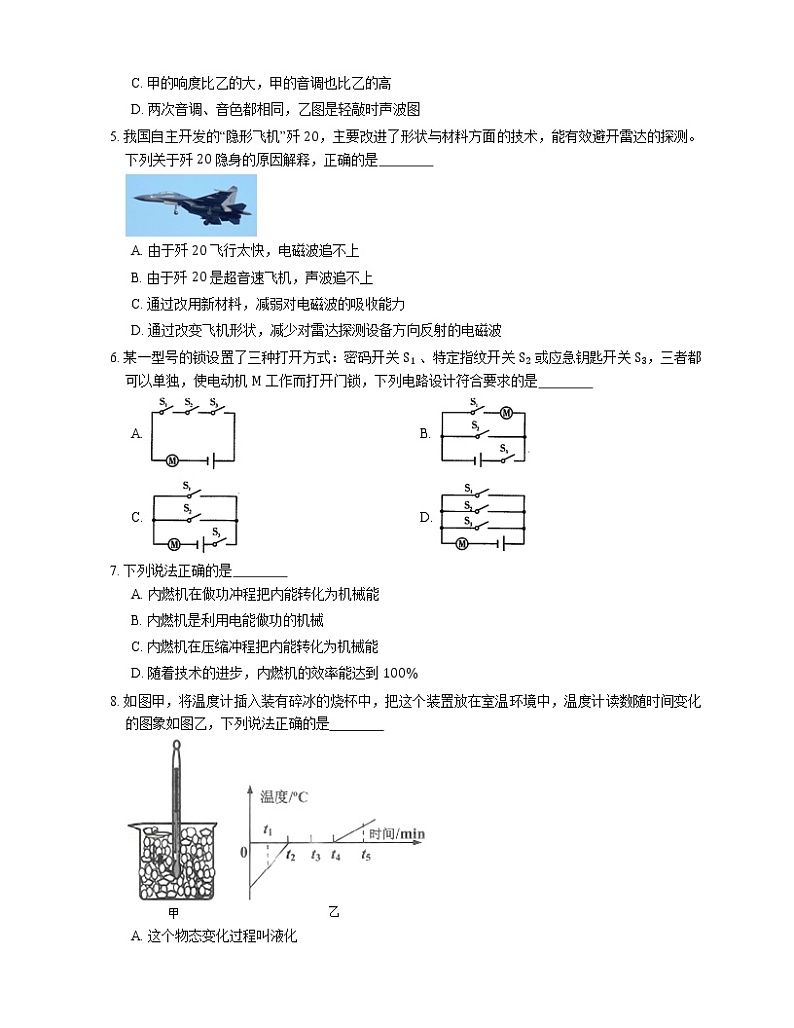

5. 我国自主开发的“隐形飞机”歼 20，主要改进了形状与材料方面的技术，能有效避开雷达的探测。下列关于歼 20 隐身的原因解释，正确的是
A. 由于歼 20 飞行太快，电磁波追不上
B. 由于歼 20 是超音速飞机，声波追不上
C. 通过改用新材料，减弱对电磁波的吸收能力
D. 通过改变飞机形状，减少对雷达探测设备方向反射的电磁波

6. 某一型号的锁设置了三种打开方式：密码开关 S1 、特定指纹开关 S2 或应急钥匙开关 S3，三者都可以单独，使电动机 M 工作而打开门锁，下列电路设计符合要求的是
A. B.
C. D.

7. 下列说法正确的是
A. 内燃机在做功冲程把内能转化为机械能
B. 内燃机是利用电能做功的机械
C. 内燃机在压缩冲程把内能转化为机械能
D. 随着技术的进步，内燃机的效率能达到 100%

8. 如图甲，将温度计插入装有碎冰的烧杯中，把这个装置放在室温环境中，温度计读数随时间变化的图象如图乙，下列说法正确的是
A. 这个物态变化过程叫液化
B. 冰在 t2 时刻开始熔化
C. 冰在 t3 时刻的内能为零

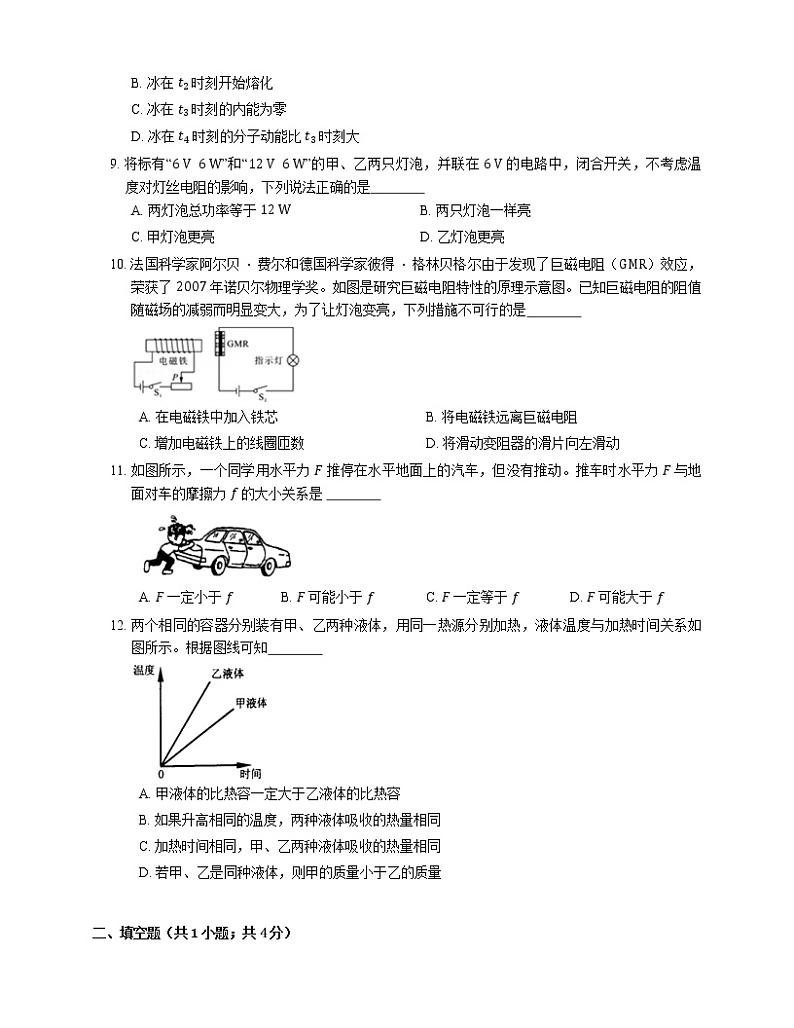

D. 冰在 t4 时刻的分子动能比 t3 时刻大

9. 将标有“6 V 6 W”和“12 V 6 W”的甲、乙两只灯泡，并联在 6 V 的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是
A. 两灯泡总功率等于 12 WB. 两只灯泡一样亮
C. 甲灯泡更亮D. 乙灯泡更亮

10. 法国科学家阿尔贝 ⋅ 费尔和德国科学家彼得 ⋅ 格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了 2007 年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。已知巨磁电阻的阻值随磁场的减弱而明显变大，为了让灯泡变亮，下列措施不可行的是
A. 在电磁铁中加入铁芯B. 将电磁铁远离巨磁电阻
C. 增加电磁铁上的线圈匝数D. 将滑动变阻器的滑片向左滑动

11. 如图所示，一个同学用水平力 F 推停在水平地面上的汽车，但没有推动。推车时水平力 F 与地面对车的摩擦力 f 的大小关系是
A. F 一定小于 fB. F 可能小于 fC. F 一定等于 fD. F 可能大于 f

12. 两个相同的容器分别装有甲、乙两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。根据图线可知
A. 甲液体的比热容一定大于乙液体的比热容
B. 如果升高相同的温度，两种液体吸收的热量相同
C. 加热时间相同，甲、乙两种液体吸收的热量相同
D. 若甲、乙是同种液体，则甲的质量小于乙的质量

二、填空题（共1小题；共4分）
13. 用调节好的天平测量石块的质量：如图 1 所示，石块的质量是 g。在图 2 甲中量筒装上水，再将石块放入量筒如图乙，测出石块的体积是 cm3。

三、实验题（共3小题；共28分）
14. 小明用刻度尺、两端开口的玻璃管、橡皮膜和水等器材测盐水的密度，操作步骤如下：
（1）①将玻璃管的一端扎上橡皮膜并倒入水，出现图甲所示的现象，说明水对 有压强。
②用刻度尺测出玻璃管中水柱的高度为 h1（如图甲所示）。
③将玻璃管缓慢插入装有盐水的烧杯中，直到橡皮膜表面与水平面相平，测出管底到盐水液面的高度为 h2（如图乙所示）。
（2）用小明测得的物理量推导出盐水密度的表达式为 ρ盐水= （水的密度用 ρ水 表示）。
（3）分析实验过程，小明测得的盐水密度值比真实值偏 ，这主要是操作中的第 步造成的。

15. 某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为 6 V）、开关、电压表、电流表各一个，导线若干，额定电压为 3.8 V 的待测小灯泡（电阻约为 12 Ω），滑动变阻器两个（A：“5 Ω 2 A”；B：“20 Ω 0.5 A”）。
（1）该实验中应选用的滑动变阻器是 （选填“A”或“B”）。
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是 。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为 W。
（5）该组的另一同学接着实验时，发现电压 0∼15 V 量程已经损坏，0∼3 V 量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为 P1，小灯泡的实际电流是额定电流一半时的电功率为 P2，则 P1 P2（选填“大于”、“小于”或“等于”）。

16. 在学习了密度计的知识后，小明同学自制了一支密度计 B，通过实验比较自制密度计 B 与实验室用密度计 A 的异同。他将两支密度计 A 、 B 分别放入甲、乙两种液体中，观察到密度计静止后的现象如图（a）、（b）、（c）和（d）所示（两支密度计的重力相同）。
（1）观察比较图（a）、（b）可以判断：液体 密度大（选填“甲”或“乙”）；
（2）观察比较图（c）、（d）可知，自制密度计 判断出液体甲、乙密度的大小关系（选填“能”或不能”），且对比密度计 A 、 B 可知，它们的刻度线都是 的（选填“均匀”或“不均匀”），其中自制密度计 B 的刻度线间距较小，其原因是 。

四、作图题（共1小题；共13分）
17. 根据如图，完成下列问题：
（1）将缝衣针磁化后，与其它器材组成指南针，当它静止下来后针尖指南，如图甲，则针尖是指南针的 极，请在图中标出地磁场的磁感线方向。
（2）图乙电动机及其剖面图，（“”表示导线电流垂直纸面向内，例如 ab 段“”表示电流方向从 a 到 b，表示“电流”方向垂直纸面向外），请参照图乙，在图丙的剖面图中标出 ab 边受力方向。
（3）如图丁，导线与能测微弱电流的电流表组成闭合电路，要使电流表指针摆动，这根导线需如何运动?请在图丁“”用箭头标示它的运动方向。

五、简答题（共1小题；共13分）
18. 珍爱生命，遵守社会公德！如图所示为防止高空坠物的警示标语。据《新闻透视》报道：上海一小学生上学途中被从高处坠落的玻璃砸成重伤！因此高层建筑内的东西都要妥善保管，防止意外坠落引发事故。想一想，这是为什么?

六、综合应用题（共7小题；共91分）
19. 回答下列问题。
（1）在学校游艺晚会上，小明表演的“巧测距离”引起了同学们的极大兴趣。如图，桌面上有一个密闭的长方体木箱，其中一个侧面 MN 是透明薄玻璃，箱内有一支蜡烛 A。在不打开箱子的情况下，他利用一支完全相同的蜡烛 B 、刻度尺、火柴测出了箱内蜡烛 A 到侧面 MN 的距离，方法如下：
a 、把蜡烛 B 放到箱子侧面 MN 的右侧桌面上并点燃；
b 、移动蜡烛 B，直到 ；
c 、用刻度尺测出 距离，就等于 A 到 MN 的距离。
（2）如图，小明看见蜡烛 A 的灯芯“点燃”了（眼睛大致朝向已给出），画出蜡烛 B 的烛焰的位置 S，并补充小明看见 A“烛焰”的光路。

20. 按要求回答下列问题。
（1）近期流行的“自拍神器”给旅行者自拍带来方便。如图甲所示，与直接拿手机自拍相比，利用自拍杆可以 物距， 人像的大小。（均选填“增大”或“减小”）
（2）手机摄像头成像，根据凸透镜对光的作用，在如图乙中大致作出成像光路，标出像 AʹBʹ（透镜内光路可以不画出）。
（3）小明用手机的“微距照相”功能，拍摄小蚂蚁，小蚂蚁的照片比蚂蚁还大，此时手机离蚂蚁 3 cm，则手机镜头焦距应为 （选填小于 1.5 cm 、大于 1.5 cm 且小于 3 cm 、大于 3 cm）

21. 如图所示的杠杆处于静止状态。
（1）图中杠杆是否处于平衡状态? （选填“是”或“否”），判断依据是 。
（2）分别画出图杠杆的动力臂 l1 和阻力臂 l2。

22. 将新鲜鸡蛋浸没在盛有清水的烧杯中，鸡蛋下沉到杯底。
（1）从鸡蛋受到的浮力和重力及其鸡蛋的状态可以分析得到 。
A.鸡蛋受到的浮力大于鸡蛋的重力
B.鸡蛋受到的浮力小于鸡蛋的重力
C.鸡蛋受到的浮力等于鸡蛋的重力
（2）如果要让下沉的鸡蛋上浮，可以采取的措施是 。这样做的依据是 。

23. 严寒的冬天即将来临，明明家新购置了一台 1 kW 的空调。已知他家原有电器的总功率是 5600 W，电能表上标有“220 V 10 (40) A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少?
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调?

24. 做引体向上的规范动作是：两手正捏单杠，由悬垂开始，上提时，下颚须超过横杆；下放时，两臂放直，不能曲臂（如图所示），这样上拉下放，重复动作。小梦同学能连续做 20 个规范的引体向上动作，课外活动小组的同学要估测小梦同学做 20 个引体向上动作时的平均功率。
（1）请你写出需要的测量工具 。
（2）在虚线框内画出相应的记录表格。（要带上所测的物理量的符号和单位符号）
（3）小梦同学做引体向上时功率的表达式 P= 。（用所测物理量的符号表示）

25. 图为某电热器的电路原理图，通过将开关 S 置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为 800 W 和 40 W。
（1）将开关 S 接“1”时，电热器处于 （选填“加热”或“保温”）状态。
（2）电热器在加热状态下正常工作，将 0.5 kg 初温为 20∘C 的水加热到 100∘C，需要多长时间?（【水的比热容为 ，假设电能全部转化为水的内能】
答案
第一部分
1. D
【解析】在远处就能闻到梅花的香味，是因为梅花中含有香味的分子在不断的运动，飘入到人的鼻孔中，说明了分子在不断地运动。故选D。
2. C
3. B
【解析】核能在地球上的储量是一定的，属于不可再生能源，故A错误；
核电站主要是利用核的裂变进行发电的，是将核能转化为电能的过程，故B正确；
核电站是利用核裂变提供能量来发电的，故C错误；
化石能源是我国当今主要的能源，故D错误。
4. D
【解析】由图可知，两幅图中音叉振动的快慢相同（都有 3 个波峰和 2 个波谷），因此声音的音调相同；
由图知，物体振动时偏离原位置的程度不相同（即振幅不同），因此响度不相同；甲振动时偏离程度大，甲的振幅大，所以甲的响度大，即音量大，所以，甲图是重敲时的声波图，乙图是轻敲时声波图。用木槌敲击同一音叉，音色是不变的，只有D选项说法正确。
5. D
【解析】“隐形飞机”，可以有效避开雷达的探测，主要是它表面有一种特殊材料，能够增强对电磁波的吸收。它的表面制成特殊形状，这种形状能够减弱电磁波反射回雷达。
故选D。
6. D
7. A
【解析】据课本可知，内燃机在做功冲程把内能转化为机械能，故A正确；
内燃机是利用内能做功的机械，故B错误；
内燃机的压缩冲程中机械能转化为内能，故C错误；
不管技术怎么进步，内燃机的效率都不能达到 100%，故D错误。
8. B
【解析】给冰加热，冰变成水，这个物态变化过程叫熔化，故A错误；晶体在熔化过程中，不断吸收热量，温度保持不变，由图冰在 t2 时刻达到熔点，开始熔化，故B正确；任何物体都具有内能，所以冰在 t3 时刻的内能为零，说法错误；t4 和 t3 时刻温度相同，分子动能相同，故D错误。
9. C
10. B
【解析】题目中指示灯变亮，即灯泡中电流变大，即该电路的电阻变小，而已知巨磁电阻的阻值随磁场的减弱而明显变大，即说明此时电磁铁的磁场变强，故在电磁铁中加入铁芯，此时可以使得电磁铁的磁场变强，即巨磁电阻的磁场变强，故A错误；
将电磁铁远离巨磁电阻，这样导致巨磁电阻的磁场变弱，故B正确；
增加电磁铁上的线圈匝数，此时可以使得电磁铁的磁场变强，即巨磁电阻的磁场变强，故C错误；
将滑动变阻器的滑片向左滑动，左边电路电阻变小，电流变大，即使得电磁铁的磁场变强，即巨磁电阻的磁场变强，故D错误。
11. C
【解析】车没有被椎动，处于平衡状态，车受到平衡力的作用，因此地面对车的摩擦力大小等于椎力 F。
12. C
【解析】由 Q吸=cmΔt，比较两种物质的比热容需要知道质量关系，故由于条件不足，不能得出甲乙两种物质的比热容关系，故A错误；
由 Q吸=cmΔt 可知，由于未知质量关系，不能比较吸收热量的多少，故B错误；
用同一热源分别加热甲乙两种液体，相同时间内两种液体吸收的热量相同，故C正确；
甲、乙是同种液体，比热容相同，由图象可知吸收相同热量时，乙升高温度大于甲升高温度，由 m=Q吸cΔt 可知，乙的质量小，故D错误。
第二部分
13. 39.6；22
第三部分
14. （1） 容器底部
【解析】玻璃管中不倒入水时，橡皮膜是平的。倒入水后，其向下突起，说明水对其有一个向下的压强。
（2） h1h2ρ水
【解析】当橡皮膜的表面相平时，盐水对其向上的压强与水对其向下的压强相等。即：p盐=p水。
利用测得的盐水的深度 h2 和其密度 ρ盐，表示出 p盐；即：p盐=ρ盐gh2。
同理表示出 p水，即：p水=ρ水gh1。
两者相等即：ρ盐gh2=ρ水gh1。
由此可以求得盐水的密度：ρ盐=h1h2ρ水。
（3） 大；②
【解析】根据图示的 h1 、 h2 的测量过程可知，甲图中底部的橡皮膜装的水在乙图中被挤压上去，那么乙中液面上升高度是小于甲中橡皮膜被挤压上去的高度的，因为甲中橡皮膜的横截面积小于玻璃管横截面积，橡皮膜中的水体积一定，那么水上升高度就小。所以 h1 应该在图乙中测，h1 是玻璃管底部到玻璃管中液面的距离，所以本实验中，小明测出的 h1 的值比真实值大，h2 是对的，所以导致了 h1h2ρ水 的结果偏大。
15. （1） B
【解析】该实验的实验原理是 P=UI；
小灯泡额定电压为 3.8 V，灯丝电阻约为 12 Ω，由欧姆定律，灯的额定电流约为：I=UR=3.8 V12 Ω≈0.32 A<0.5 A，
电源电压为 6 V，小灯泡额定电压为 3.8 V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路中的电阻：R滑=U−ULI=6 V−3.8 V0.32 A≈6.9 Ω，所以选用“20 Ω 0.5 A”的滑动变阻器 B；
（2）
【解析】原电路中，灯与电流表并联，电压表串联在电路中是错误的，电压表应与灯并联，电流表与灯串联；
（3） 灯泡断路
【解析】经分析，小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是灯泡断路。
（4） 1.14
【解析】由绘制出了小灯泡的电流随电压变化的图象知，灯的额定电压下的电流为 0.3 A，则该小灯泡的额定功率为：P=UI=3.8 V×0.3 A=1.14 W；
（5）
【解析】根据串联电路电压的规律，当变阻器的电压为：6 V−3.8 V=2.2 V 时，灯的电压为额定电压，故将电压表并联在变阻器的两端；
（6） 大于
【解析】由图乙知，小灯泡的实际电压是额定电压一半时的电流约为 0.21 A，电功率为：P1=1.9 V×0.21 A=0.399 W；
小灯泡的实际电流是额定电流一半时（0.15 A）对应的电压约为 1 V，灯的实际电功率为：P2=1 V×0.15 A=0.15 W，则 P1 大于 P2。
16. （1） 甲
（2） 能；不均匀；自制密度计标刻度处的横截面积较大
第四部分
17. （1） S；
【解析】缝衣针磁化后可以看作为小磁针，静止时，N 极应指向地磁南极（即地理北极），所以针尖是小磁针的 S 极；
磁感线从地磁北极出发，指向地磁南极，且小磁针静止时 N 极的指向与经过该点的磁感线方向一致，故作图如答图所示。
（2）
【解析】通电导体在磁场中的受力方向与电流方向和磁场方向有关，由乙丙图可知，乙图中的 cd 的位置与丙图中的 ab 的位置是相同的，磁场相同，电流方向也相反，故 ab 受力方向向下，受力方向如答图所示。
（3） 竖直向上或竖直向下运动；
【解析】磁感线有 N 极指向 S 极，导线要切割磁感线才能产生感应电流，所以导线需要竖直向上或竖直向下运动。如答图所示。
第五部分
18. 同一物体，所处的高度越高，具有的重力势能就越大，下落时对其他物体的做功本领就越强，容易造成严重的伤害事故
第六部分
19. （1） 蜡烛 B 的像与蜡烛 A 完全重合；蜡烛 B 到 MN 的
【解析】实验过程中，移动蜡烛 B，直到蜡烛 B 的像与蜡烛 A 完全重合；
在实验中，在玻璃板前放一支点亮的蜡烛，将另一只未点燃的蜡烛放在平板玻璃板后面，目的在于确定蜡烛 A 与蜡烛 B 的像是否完全重合的问题；
根据平面镜成像的特点可知，像到镜的距离、物到镜的距离相等，用刻度尺测量出蜡烛 B 到 MN 的距离和蜡烛 A 到 MN 的距离比较可知，蜡烛 B 到 MN 的距离，就等于 A 到 MN 的距离。
（2）
【解析】做 S 关于镜面 MN 的对称点 Sʹ。连接眼睛与 Sʹ 与镜面相交于一点 O，即为入射点，连接 SO 、 PO，则 SO 是入射光线，OP 为反射光线，如图所示。
20. （1） 增大；减小
【解析】根据凸透镜成实像时，物距越大，像距越小，像越小，可知“手机自拍杆”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果。
（2）
【解析】经过光心光线不改变方向；平行于主光轴光线折射经过右焦点。两条光线交点就是成像点，光路图如图所示：
（3） 大于 1.5 cm 且小于 3 cm
【解析】小蚂蚁的照片比蚂蚁还大，说明小蚂蚁的物距满足条件，f21. （1） 是；杠杆处于静止状态
【解析】图中杠杆处于平衡状态；杠杆在 F1 、 F2 的作用下处于静止状态，所以它处于平衡状态。
（2）
【解析】过支点作动力 F1 作用线和阻力 F2 作用线的垂线段，即动力臂 l1 和阻力臂 l2，如图所示。
22. （1） B
（2） 在烧杯中加盐；在清水中加盐增大了液体的密度，在排开液体体积相同时，液体密度越大，物体受到的浮力越大
23. （1） 4.5 A
【解析】家庭电路的电压是 220 V，通过这台空调的电流：
I1=P1U=1000 W220 V=4.5 A；
（2） 从电能表使用的角度考虑，可以安装这样一台空调
【解析】增加这台空调后，明明家的用电器总功率为 P=6600 W
总电流为 I=PU=6600 W220 V=30 A<40 A；
所以，从电能表使用的角度考虑，可以安装这样一台空调。
24. （1） 磅秤（或电子秤）、刻度尺、停表
【解析】做引体向上动作的功率：P=Wt=nGht=nmght，需要测量的物理量：质量 m 、上升的高度 h 、时间 t，需要的测量工具有：磅秤（或电子秤）、刻度尺、停表。
（2） 需要测量的物理量是：小梦的质量 m（或体重 G），小梦做动作时，身体上升的高度 h，时间 t；实验数据记录表格如下：
学生姓名质量m/kg人上升的高度h/m20个规范动作所用时间t/s功率P/W
（3） 20mght
【解析】小梦同学做动作时功率的表达式：P=Wt=nGht=nmght=20mght。
25. （1） 加热
【解析】将开关 S 接“1”时，电路为 R2 的简单电路，电路中电阻最小，根据 P=U2R 可知，电源电压一定时，电阻越小，电功率越大，所以此时电热器处于加热状态。
（2） 210 s
【解析】水吸收的热量：，
由题意可知，假设电能全部转化为水的内能，则 W=Q吸=1.68×105 J，
由 P=Wt 得，需要的加热时间：
tʹ=WP加热=1.68×105 J800 W=210 s。
