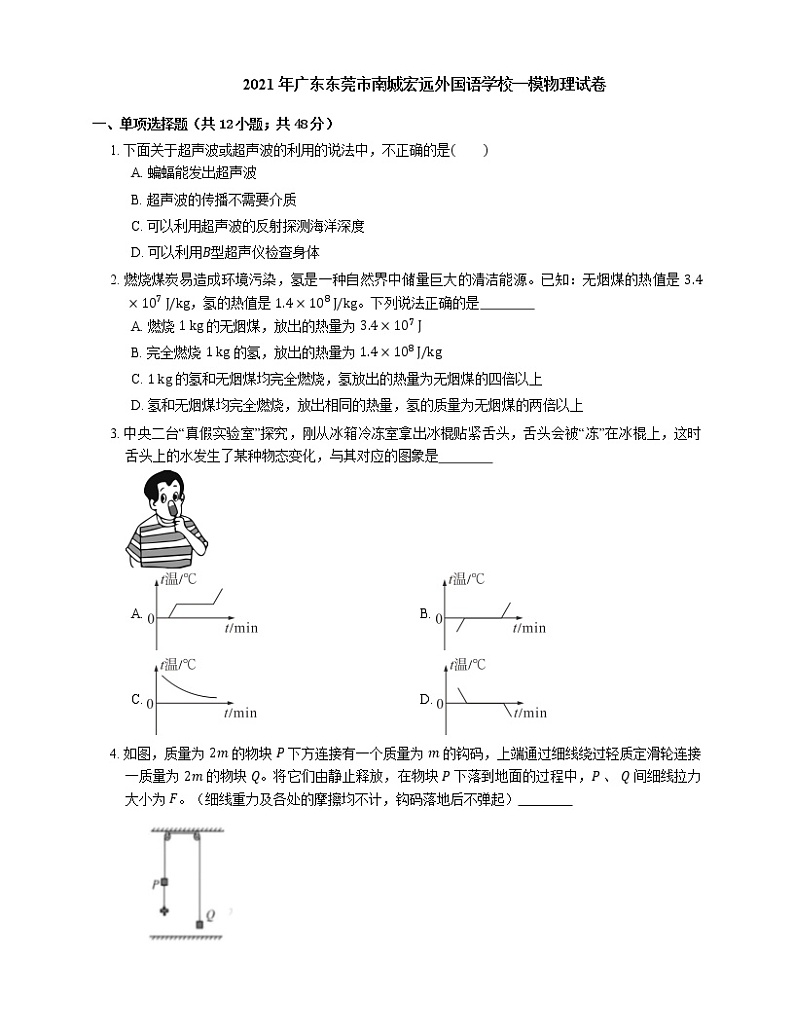

2021年广东东莞市南城宏远外国语学校一模物理试卷

这是一份2021年广东东莞市南城宏远外国语学校一模物理试卷，共13页。试卷主要包含了单项选择题，填空题，实验题，作图题，计算题，综合应用题等内容，欢迎下载使用。
一、单项选择题（共12小题；共48分）
1. 下面关于超声波或超声波的利用的说法中，不正确的是( )
A. 蝙蝠能发出超声波
B. 超声波的传播不需要介质
C. 可以利用超声波的反射探测海洋深度
D. 可以利用B型超声仪检查身体

2. 燃烧煤炭易造成环境污染，氢是一种自然界中储量巨大的清洁能源。已知：无烟煤的热值是 3.4×107 J/kg，氢的热值是 1.4×108 J/kg。下列说法正确的是
A. 燃烧 1 kg 的无烟煤，放出的热量为 3.4×107 J
B. 完全燃烧 1 kg 的氢，放出的热量为 1.4×108 J/kg
C. 1 kg 的氢和无烟煤均完全燃烧，氢放出的热量为无烟煤的四倍以上
D. 氢和无烟煤均完全燃烧，放出相同的热量，氢的质量为无烟煤的两倍以上

3. 中央二台“真假实验室”探究，刚从冰箱冷冻室拿出冰棍贴紧舌头，舌头会被“冻”在冰棍上，这时舌头上的水发生了某种物态变化，与其对应的图象是
A. B.
C. D.

4. 如图，质量为 2m 的物块 P 下方连接有一个质量为 m 的钩码，上端通过细线绕过轻质定滑轮连接一质量为 2m 的物块 Q。将它们由静止释放，在物块 P 下落到地面的过程中，P 、 Q 间细线拉力大小为 F。（细线重力及各处的摩擦均不计，钩码落地后不弹起）

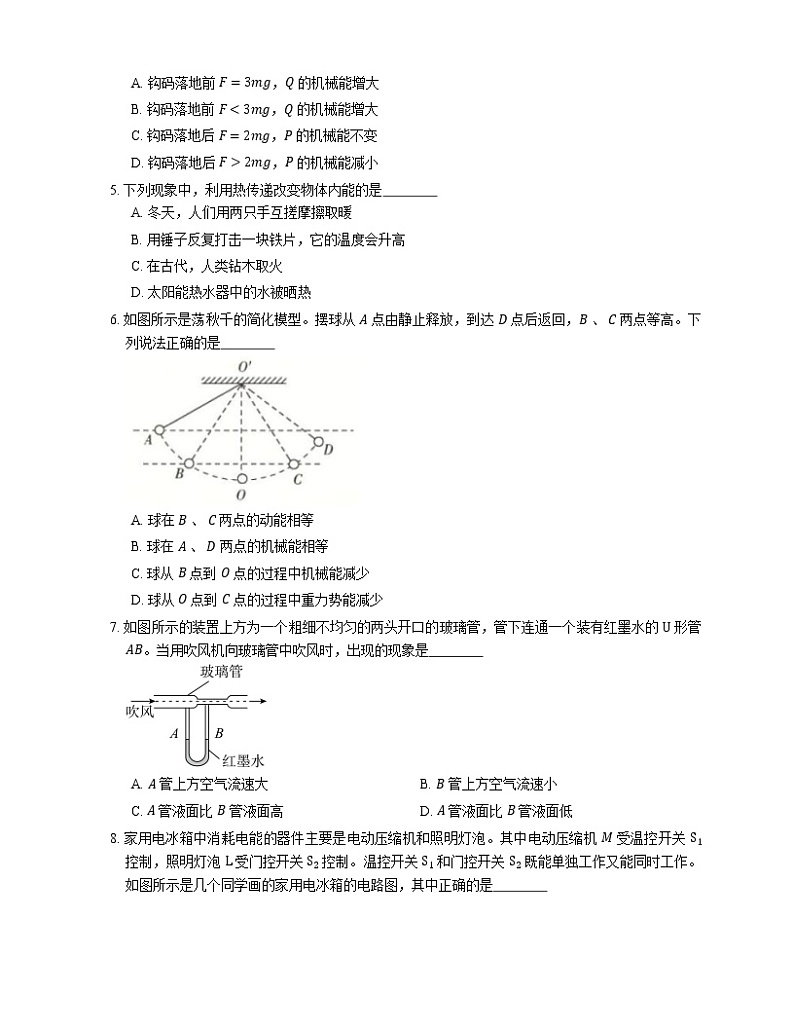

A. 钩码落地前 F=3mg，Q 的机械能增大
B. 钩码落地前 F2mg，P 的机械能减小

5. 下列现象中，利用热传递改变物体内能的是
A. 冬天，人们用两只手互搓摩擦取暖
B. 用锤子反复打击一块铁片，它的温度会升高
C. 在古代，人类钻木取火
D. 太阳能热水器中的水被晒热

6. 如图所示是荡秋千的简化模型。摆球从 A 点由静止释放，到达 D 点后返回，B 、 C 两点等高。下列说法正确的是
A. 球在 B 、 C 两点的动能相等
B. 球在 A 、 D 两点的机械能相等
C. 球从 B 点到 O 点的过程中机械能减少
D. 球从 O 点到 C 点的过程中重力势能减少

7. 如图所示的装置上方为一个粗细不均匀的两头开口的玻璃管，管下连通一个装有红墨水的 U 形管 AB。当用吹风机向玻璃管中吹风时，出现的现象是
A. A 管上方空气流速大B. B 管上方空气流速小
C. A 管液面比 B 管液面高D. A 管液面比 B 管液面低

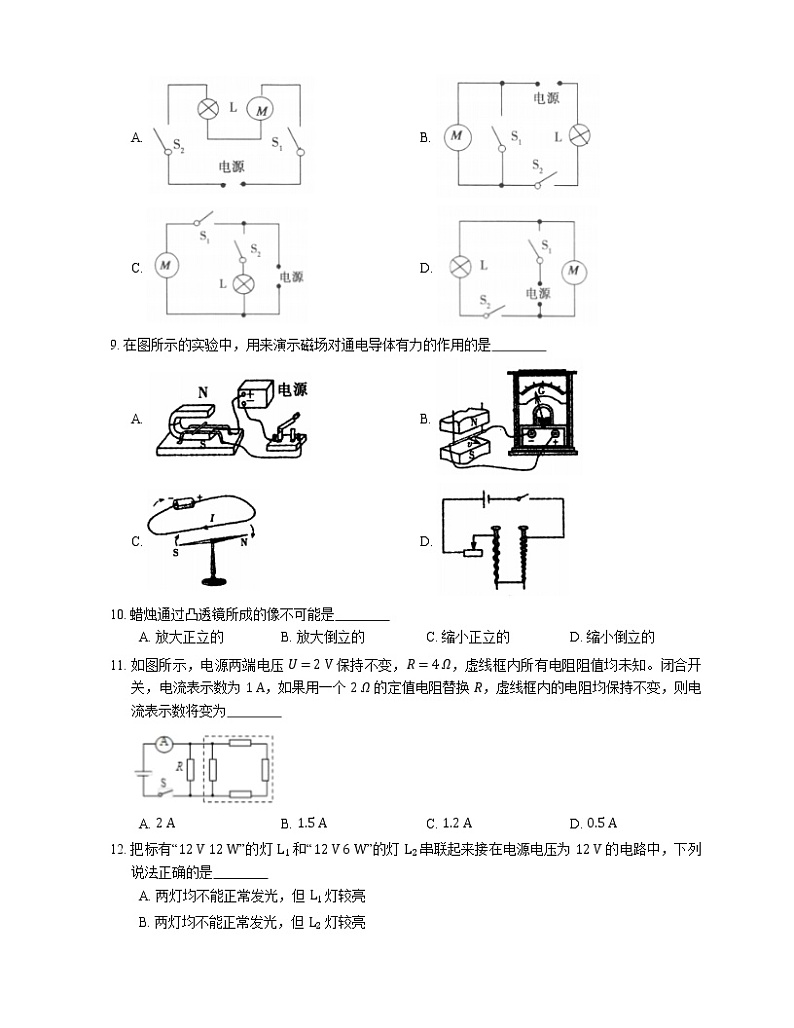

8. 家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡。其中电动压缩机 M 受温控开关 S1 控制，照明灯泡 L 受门控开关 S2 控制。温控开关 S1 和门控开关 S2 既能单独工作又能同时工作。如图所示是几个同学画的家用电冰箱的电路图，其中正确的是
A. B.
C. D.

9. 在图所示的实验中，用来演示磁场对通电导体有力的作用的是
A. B.
C. D.

10. 蜡烛通过凸透镜所成的像不可能是
A. 放大正立的B. 放大倒立的C. 缩小正立的D. 缩小倒立的

11. 如图所示，电源两端电压 U=2 V 保持不变，R=4 Ω，虚线框内所有电阻阻值均未知。闭合开关，电流表示数为 1 A，如果用一个 2 Ω 的定值电阻替换 R，虚线框内的电阻均保持不变，则电流表示数将变为
A. 2 AB. 1.5 AC. 1.2 AD. 0.5 A

12. 把标有“12 V 12 W”的灯 L1 和“12 V 6 W”的灯 L2 串联起来接在电源电压为 12 V 的电路中，下列说法正确的是
A. 两灯均不能正常发光，但 L1 灯较亮
B. 两灯均不能正常发光，但 L2 灯较亮
C. 两灯均能正常发光
D. 把电源电压提高到 24 V，两灯都能正常发光

二、填空题（共4小题；共16分）
13. 推土机的推土铲刃、篆刻刀的刀口做得很锋利，破窗锤的敲击端做成锥状，这些都是通过 受力面积来 压强的。（均填"增大"或"减小"）

14. 如图所示，小明课间在单杠上做“引体向上”锻炼身体，小明的质量为 50 kg，若每次“引体向上”使身体重心上升 0.6 m，连续做 10 次“引体向上”所用时间为 30 s，则小明在这段时间内做的功为 J，做功的功率为 W。（g 取 10 N/kg）

15. 兔子和乌龟赛跑，如图所示，全程为 s ，兔子跑到树下用时 t1 ，树下睡觉用时 t2 ，醒后跑完剩下的路程用时 t3 ，兔子跑完全程的平均速度是 ；团体赛中，乌龟驮着兔子水中游，兔子背着乌龟地上跑，实现了双赢。兔子在乌龟背上说："我是静止的，又可以悠闲地睡觉了！"兔子说自己是静止的是以 为参照物的。

16. 压强计的结构如图所示，在“用压强计探究液体内部压强的特点”实验中，用大拇指轻压金属盒上的橡皮膜，可观察到压强计 U 形管左管液面比右管液面 。在探究同一液体、同一深度液体内部压强特点时，改变液体中金属盒橡皮膜朝向的具体操作是 。

三、实验题（共3小题；共22分）
17. 一个烈日炎炎的中午，乐乐和聪聪在海边发现海水比沙滩上的沙子凉得多，于是想探究海水和沙子吸热情况有什么不同。
乐乐的方案是：用相同规格的电加热器分别给 100 g 沙子和 100 g 海水加热相同时间，比较沙子和海水升高的温度。
聪聪认为该方案应该改进，设计了新的实验方案：用 50 g 海水和 50 g 沙子的混合物代替乐乐方案中的 100 g 沙子，用相同规格的电加热器分别为 100 g 混合物和 100 g 海水加热，使它们升高相同的温度，比较加热的时间。
（1）老师认为聪聪的想法更合理，因为沙子是固体颗粒状，加热时不容易 ；
（2）实验中选择相同规格的电加热器加热是为了使被加热的物体 ；
（3）他俩选择了聪聪的方案进行实验，那么如果从实验中发现 ，就可以初步判断海水的吸热能力比沙子强；
（4）物质的这种性质用比热容表示，水的比热容较大，在生活中有很多应用，请举出一例： 。

18. 在“探究电流与电压的关系”实验中，小宝利用图甲所示的电路，通过改变干电池节数的办法获得多组数据，而小安利用图乙所示的电路，通过调节滑动变阻器的滑片也获得了多组数据如表。请回答：
（1）小宝与小安的方案相比， 的方案更好，原因是 （写一条）。
（2）小安利用三个电阻分别进行三次实验的目的是 （填序号）
①寻找普遍规律 ②减小实验误差 ③控制变量
（3）图丙是利用电阻 （填“R1 、 R2 或 R3”）实验得到的图象；丁是利用实验次数 得到的图象。

19. 小亮在“长度的测量”实验中：
（1）图甲中圆的直径是 cm。
（2）一条纸带厚薄均匀，他把纸带紧密地环绕在圆柱形铅笔上，直至恰好能套进一个圆环中，如图乙所示，纸带环绕了 n 圈，则纸带厚度是 （选填“A”或“B”）。
A. D2−D1n
B. D2−D12n

四、作图题（共2小题；共26分）
20. 如图所示，某同学在做俯卧撑运动时，可将他视为一个杠杆，支点为 O，他的重心在 A 点，支撑力为 F ，请画出支撑力 F 的力臂 l1 、重力 G 的力臂 l2。

21. 如图所示，一束光线的反射光线与水平面成 30∘ 角斜到空气中，请在图中 ① 用三角板画出法线和入射光线；② 标出折射光线的大致方向；③ 标出入射角的大小。

五、计算题（共2小题；共26分）
22. 如图所示电路，滑动变阻器上标有“50 Ω 1 A”，电源电压恒定为 6 V，电流表量程为 0∼0.6 A，电压表量程为 0∼3 V．闭合开关 S，移动滑动变阻器滑片到某一位置时，电流表示数为 0.2 A，电压表示数为 2 V．求：
（1）电阻 R1 的阻值；
（2）此时滑动变阻器消耗的功率；
（3）为保证电路安全，电阻 R1 上允许消耗功率的范围．

23. 如图所示，一个铝块质量为 270 g。
（1）求铝块的体积。
（2）当铝块浸没在水中时，铝所受的浮力大小。
（3）当铝块浸没在水中时，求弹簧测力计的示数。要求：画出铝块的受力分析。

六、综合应用题（共1小题；共13分）
24. 如图是电磁波谱图。
（1）请将以下六种电磁波和相应电磁波的应用用笔画线连接起来。
无线电波 验钞机 微波炉微波 广播、电视 通信红外线 雷达 电视机遥控器 红外线探测仪可见光 光合作用 照明紫外线 杀菌 胸透机X射线 焗炉
（2）上述电磁波在真空中的传播速度约是 m/s。紫光的频率 （选填“高于”“低于”或“等于”）紫外线的频率。无线电波的波长 （选填“大于”“小于”或“等于”）X 射线的波长。
答案
第一部分
1. B
【解析】【分析】解决此题要知道人能听到的声音频率范围是20Hz～20000Hz，频率高于20000Hz的声音是超声波，声音的传播需要介质，超声波具有很强的穿透性，具有传播距离远、速度快的特点。
【解析】解：A、蝙蝠发出的是超过20000Hz的超声波，人耳无法听到，选项说法正确，不符合题意；
B、超声波的传播需要介质，选项说法错误，符合题意；
C、超声波发出以后，到达海底就会反射回来，回声探测仪接收到讯号后，计算出超声波从发出到接收所用的时间，根据超声波在海水中的速度每秒钟1500米，就能知道海底的深度了，选项说法正确，不符合题意；
D、超声波具有穿透性，所以可以用于医疗检查，选项说法正确，不符合题意；
故选：B。
【点评】此类题目考查了对超声波的理解与掌握情况，要结合定义和生活中的应用进行分析解答。
2. C
3. D
【解析】舌头会被“冻”在冰棍上，是由于舌头上的水在遇到温度较低的冰棍时，由液态凝固成固态的冰，所以会把舌头粘住，这与选项中的D对应。
4. B
5. D
6. C
【解析】由荡秋千的简化模型可知，此过程重力势能与动能相互转化，但由于受空气阻力影响，机械能逐渐减少，B 、 C 两点等高，重力势能相等，但 C 点的机械能小于 B 点的机械能，故 C 点的动能小于 B 点的动能，A项错误；D 点的机械能小于 A 点的机械能，B项错误；球从 B 点到 O 点的过程中，机械能减少，部分机械能转化为内能，C项正确；球从 O 点到 C 点的过程中，高度增加，重力势能增大，D项错误。
7. D
【解析】A 管上方玻璃管的横截面积大，相同时间内，空气经过 A 管上方的流动速度小于 B 管上方的流动速度，A 管上方的压强大于 B 管上方的压强，红墨水被压向 B 管，A 管液面下降，B 管液面上升。
8. C
9. A
10. C
11. B
【解析】由 I=UR 可得，并联的总电阻：
R并=UI=2 V1 A=2 Ω，
虚线框内所有电阻的等效电阻为 Rʹ，由并联电路电阻的特点：
1R并=1R+1Rʹ，代入数据，
12 Ω=14 Ω+1Rʹ，
解得 Rʹ=4 Ω；
用一个 2 Ω 的定值电阻替换 R，虚线框内的电阻均保持不变，此时并联的总电阻 Rʺ：
1Rʺ=1R替+1Rʹ，
代入数据，
IRʺ=12 Ω+14 Ω，
解得 Rʺ=43 Ω，
电流表示数将变为：
Iʹ=URʺ=2 V43 Ω=1.5 A，
故选B。
12. B
【解析】（1）因为串联电路电阻越串越大、大于任何一个分电阻，
所以根据 I=UR 可知，两灯泡串联接到 12 V 的电源上时，灯的电压小于额定电压，所以两灯泡均不能正常发光，故C不正确；
因为 R=U2P，且两灯泡的额定电压相等，L1 灯泡的额定功率大于 L2 的额定功率，
所以 L1 灯泡的电阻小于 L2 的电阻，
因为串联电路各处的电流相等，
所以根据 P=I2R 可知，L2 灯泡的实际功率大、灯较亮，故A不正确、B正确；
（2）因为 I=PU，
所以两灯泡正常发光时的电流不相等，
因为串联电路各处的电流相等，
所以把电源电压提高到 24 V 时，两灯泡不可能都正常发光，故D不正确。
第二部分
13. 减小；增大
【解析】本题考查影响压强大小的因素，难度较小。压强的大小跟压力的大小和受力面积的大小有关；推土机的推土铲刃、篆刻刀的刀口做得很锋利，破窗锤的敲击端做成锥状，这些都是通过减小受力面积来增大压强的。
14. 3000；100
【解析】小明受到的重力 G=mg=50 kg×10 N/kg=500 N，重心上升高度 h=0.6 m，则做 1 次“引体向上”所做的功 W1=Gh=500 N×0.6 m=300 J，做“引体向上”的次数为 10，则做的总功 W=300 J×10=3000 J；做“引体向上”运动时的功率 P=Wt=3000 J30 s=100 W。
15. st1+t2+t3 ；乌龟
16. 低；旋转旋钮改变金属盒的朝向
【解析】用手指按橡皮膜，会使左侧液面降低，右侧液面升高，U 形管两侧液面出现高度差；
把金属盒停在液体的某一位置，旋转旋钮改变金属盒的朝向，发现 U 形管中液面高度差不变，因此可得出：同一深度向各个方向压强相等。
第三部分
17. （1） 使沙子受热均匀
【解析】用 50 g 海水和 50 g 沙子的混合物代替乐乐方案中的 100 g 沙子，加热时采用了水浴法加热，使沙子受热均匀，温度计可较准确地反映加热后的升温情况；
（2） 在相同的时间内吸收的热量相同
【解析】实验中选择相同规格的电加热器加热是为了使被加热的物体在相同的时间内吸收的热量相同；
（3） 混合物的温度升高得快
【解析】他俩选择了聪聪的方案进行实验，那么如果从实验中发现，混合物的温度升高得快，就可以初步判断海水的吸热能力比沙子强；
（4） 汽车用水冷却发动机（或暖气中用水做传热介质等）
【解析】水的比热容较大这一特点，在实际中应用很多，例如：汽车用水冷却发动机（或暖气中用水做传热介质等）。
18. （1） 小杰；操作简单
【解析】小杰同学在电路中串联了一个滑动变阻器，可以方便的利用改变滑动变阻器接入电路的阻值进行多次测量，
而小安同学需要一直更换电源才能做到多次测量，比较麻烦，因此小杰的方案好些，主要是因为操作简单。
（2） ①
【解析】本实验中，测量多组数据的目的是避免偶然性得出普遍适用的电流与电阻之间的规律，所以小杰利用三个电阻分别进行三次实验的目的是为了寻找规律。
（3） R1；3 、 6 、 9
【解析】从图丙甲中可以看出，当电阻两端电压为 3 V 时，通过的电流为 0.3 A，因此电阻的阻值为 R=UI=3 V0.3 A=10 Ω，故图丙是小杰利用电阻 R1 的实验数据画出的图象。
从图丁中可以看出，当导体的电阻为 5 Ω 时，通过的电流为 0.6 A，则电阻两端的电压为 U=IR=0.6 A×5 Ω=3 V，因此所选的实验次数为 3 、 6 、 9。
19. （1） 1.54
【解析】由图知：刻度尺上 1 cm 之间有 10 个小格，所以一个小格代表的长度是 0.1 cm=1 mm，即此刻度尺的分度值为 1 mm；圆的左侧与 1.00 cm 对齐，右侧与 2.54 cm 对齐，所以圆的直径为 d=2.54 cm−1.00 cm=1.54 cm。
（2） B
【解析】由于纸带的厚度太小，所以无法直接用刻度尺来进行测量，因此要用累积法来完成实验；
可将纸带紧密绕在铅笔上，直到刚好套入圆环中，然后数出纸带的圈数 n；n 圈纸带的厚度为圆环内径与圆柱形铅笔的直径差的二分之一，
即：12D2−D1，故 B 正确。
第四部分
20.
21.
【解析】已知反射光线与水平面成 30∘，则反射角等于 90∘−30∘=60∘，根据光的反射定律可知，入射角也为 60∘，过反射点垂直于界面作法线，然后根据反射角等于入射角在法线右侧的空气中做出入射光线；光从空气中斜射入水中，折射角小于入射角，据此画出折射光线的大致方向。
第五部分
22. （1） 10 Ω；
【解析】由欧姆定律得：R1=U1I=2 V0.2 A=10 Ω；
（2） 0.8 W；
【解析】滑动变阻器上电压 U2=U−U1=6 V−2 V=4 V；
滑动变阻器上消耗的功率 P2=U2I=4 V×0.2 A=0.8 W．
（3） 0.1 W∼0.9 W．
【解析】电压表示数为 3 V 时，由欧姆定律得，此时流过电阻 R1 的电流 I最大=U1最大R1=3 V10 Ω=0.3 A
