2021年广东番禺区金华学校一模物理试卷

这是一份2021年广东番禺区金华学校一模物理试卷，共12页。试卷主要包含了单项选择题，实验题，作图题，简答题，计算题，综合应用题等内容，欢迎下载使用。

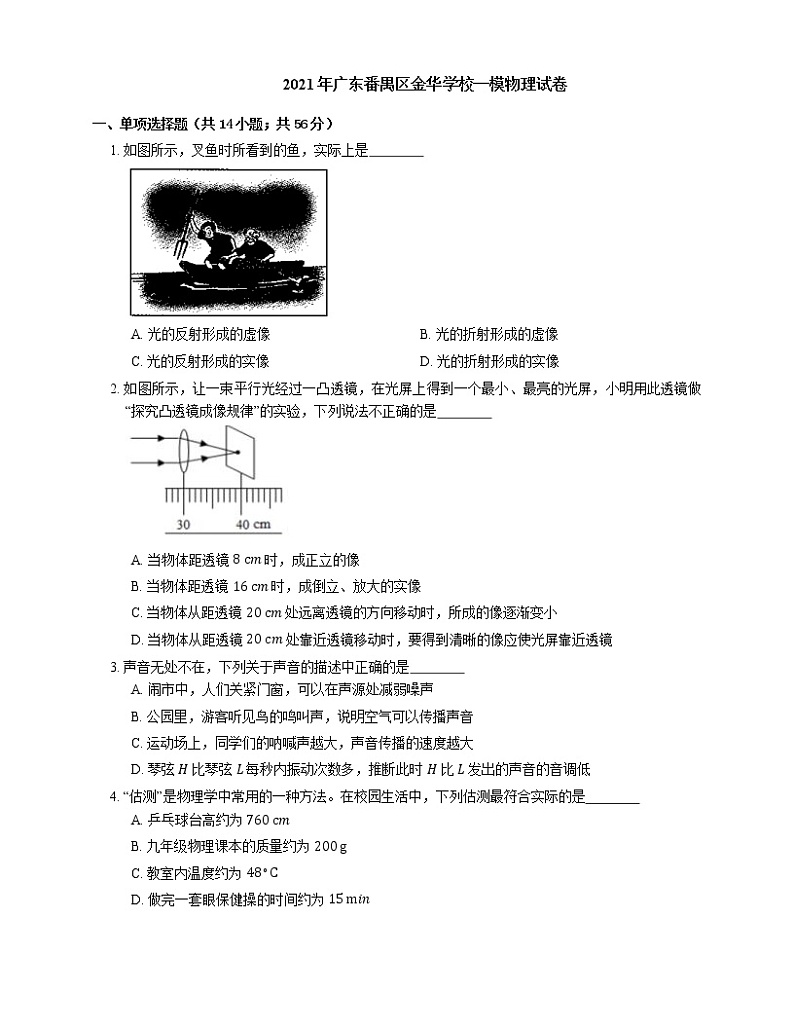

一、单项选择题（共14小题；共56分）
1. 如图所示，叉鱼时所看到的鱼，实际上是
A. 光的反射形成的虚像B. 光的折射形成的虚像
C. 光的反射形成的实像D. 光的折射形成的实像

2. 如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是
A. 当物体距透镜 8 cm 时，成正立的像
B. 当物体距透镜 16 cm 时，成倒立、放大的实像
C. 当物体从距透镜 20 cm 处远离透镜的方向移动时，所成的像逐渐变小
D. 当物体从距透镜 20 cm 处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜

3. 声音无处不在，下列关于声音的描述中正确的是
A. 闹市中，人们关紧门窗，可以在声源处减弱噪声
B. 公园里，游客听见鸟的鸣叫声，说明空气可以传播声音
C. 运动场上，同学们的呐喊声越大，声音传播的速度越大
D. 琴弦 H 比琴弦 L 每秒内振动次数多，推断此时 H 比 L 发出的声音的音调低

4. “估测”是物理学中常用的一种方法。在校园生活中，下列估测最符合实际的是
A. 乒乓球台高约为 760 cm
B. 九年级物理课本的质量约为 200 g
C. 教室内温度约为 48∘C
D. 做完一套眼保健操的时间约为 15 min

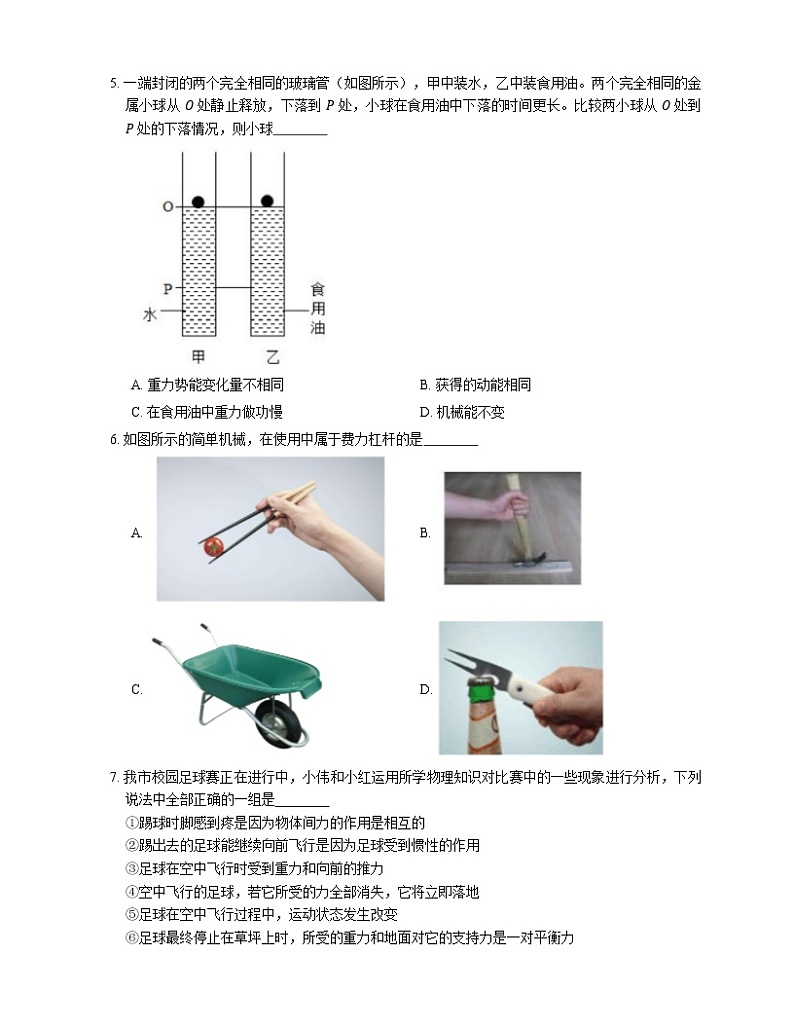

5. 一端封闭的两个完全相同的玻璃管（如图所示），甲中装水，乙中装食用油。两个完全相同的金属小球从 O 处静止释放，下落到 P 处，小球在食用油中下落的时间更长。比较两小球从 O 处到 P 处的下落情况，则小球
A. 重力势能变化量不相同B. 获得的动能相同
C. 在食用油中重力做功慢D. 机械能不变

6. 如图所示的简单机械，在使用中属于费力杠杆的是
A. B.
C. D.

7. 我市校园足球赛正在进行中，小伟和小红运用所学物理知识对比赛中的一些现象进行分析，下列说法中全部正确的一组是
①踢球时脚感到疼是因为物体间力的作用是相互的
②踢出去的足球能继续向前飞行是因为足球受到惯性的作用
③足球在空中飞行时受到重力和向前的推力
④空中飞行的足球，若它所受的力全部消失，它将立即落地
⑤足球在空中飞行过程中，运动状态发生改变
⑥足球最终停止在草坪上时，所受的重力和地面对它的支持力是一对平衡力
A. ①②⑤B. ①②⑥C. ②③④D. ①⑤⑥

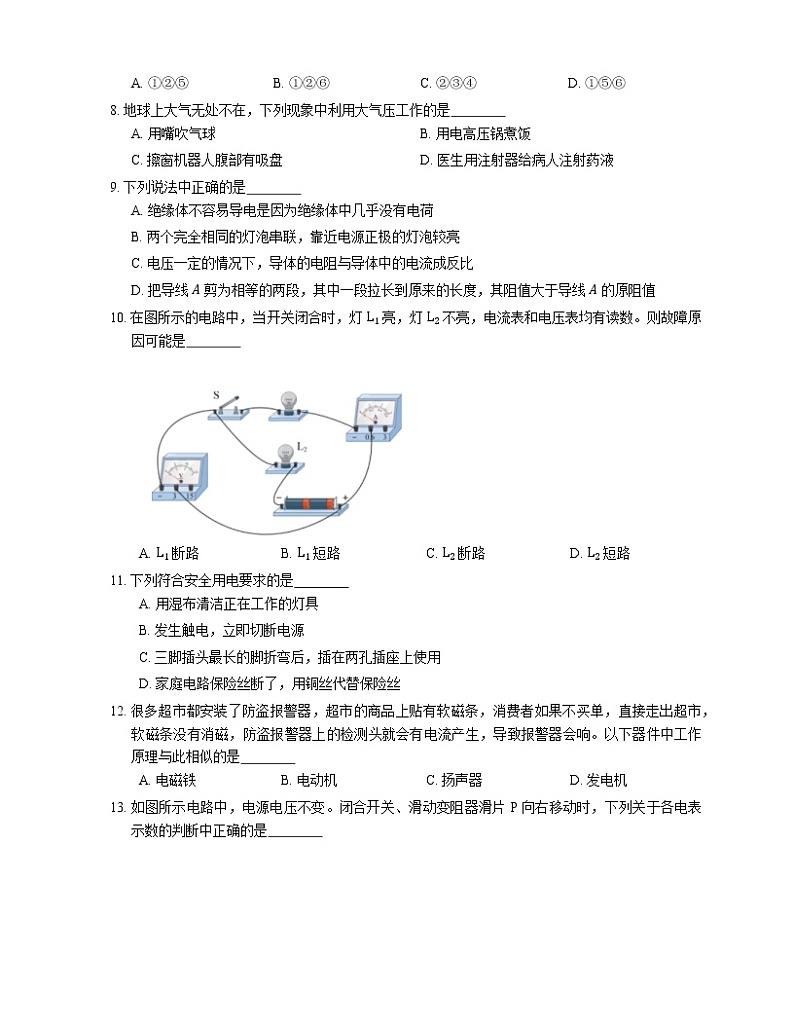

8. 地球上大气无处不在，下列现象中利用大气压工作的是
A. 用嘴吹气球B. 用电高压锅煮饭
C. 擦窗机器人腹部有吸盘D. 医生用注射器给病人注射药液

9. 下列说法中正确的是
A. 绝缘体不容易导电是因为绝缘体中几乎没有电荷
B. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C. 电压一定的情况下，导体的电阻与导体中的电流成反比
D. 把导线 A 剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线 A 的原阻值

10. 在图所示的电路中，当开关闭合时，灯 L1 亮，灯 L2 不亮，电流表和电压表均有读数。则故障原因可能是
A. L1 断路B. L1 短路C. L2 断路D. L2 短路

11. 下列符合安全用电要求的是
A. 用湿布清洁正在工作的灯具
B. 发生触电，立即切断电源
C. 三脚插头最长的脚折弯后，插在两孔插座上使用
D. 家庭电路保险丝断了，用铜丝代替保险丝

12. 很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是
A. 电磁铁B. 电动机C. 扬声器D. 发电机

13. 如图所示电路中，电源电压不变。闭合开关、滑动变阻器滑片 P 向右移动时，下列关于各电表示数的判断中正确的是
A. A1 示数变小B. V 示数变大
C. V 与 A 示数的比值变大D. V 与 A 示数的乘积不变

14. 在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，电压表示数 U 及滑动变阻器接入电路的电阻 R2 的变化情况如图乙所示．下列说法正确的是
A. 电阻 R1 的阻值为 20 Ω
B. 滑片 P 移到 b 端时，R2 两端的电压为 6 V
C. 滑片 P 移到 a 端时，R1 消耗的功率为 0.2 W
D. 当滑片 P 移到中点时，通过 R1 的电流为 0.3 A

二、实验题（共2小题；共20分）
15. 在实验室里测量一块形状不规则、体积较大的矿石的密度。
（1）将天平放在水平桌面上，把游码拨至标尺零刻度线处，发现指针静止时偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往 （选填“左”或“右”）。
（2）图 1 是天平平衡时右盘所加砝码个数和游码的位置，矿石的质量是 g。
（3）因矿石体积较大，放不进量筒，于是利用一只烧杯，按图 2 所示方法进行测量，测出矿石的体积是 70 cm3，则矿石的密度是 kg/m3。
（4）若不小心把量筒打碎了，再加一个烧杯，也可按以下步骤完成实验并测出矿石密度：
①用调好的天平测矿石质量 m1 ，
②将适量水倒入烧杯并称出总质量 m2 ，
③将矿石放入烧杯内，标记此时水面位置，
④将石块取出后，加水至标记处，称出此时烧杯和水的总质量 m3，矿石密度表达式为 ρ= （水的密度记为 ρ水）。
（5）实验步骤④中矿石拿出来后带了一部分水，则测得的矿石密度 （选填“偏大”“偏小“或“不变”）。

16. 小徐做“测定小灯泡的电功率”实验，现有电源（电压为定值 6 V）、待测小灯泡（标有“4 伏”字样）、电流表、电压表（只有 0∼3 伏挡完好）、滑动变阻器 A 、 B（A 标有“10欧 1安”字样、 B 标有“20欧 1安”字样）、电键及导线若干。他选用其中一个滑动变阻器正确连接电路后进行实验，当移动滑动变阻器滑片至某一位置时，发现电压表、电流表的示数如图（a）、（b）所示。
他经过思考，重新连接电压表后进行实验，将新测得的三组数据记录在下表中，
（1）小徐在实验中选用的滑动变阻器是 （选填“A”或“B”），重新接入电压表时，他把电压表接在 （选填“cd”或“ef”）位置。
（2）实验中小徐观察到小灯泡三次的发光亮度不同，因此他在“亮度”这一列填写了“较暗、较亮、最亮”，他经过判断后确认实验序号 时小灯泡恰好正常发光，他判断的依据是 ，小灯泡的额定电功率 P额 为 瓦。

三、作图题（共3小题；共39分）
17. 插入水中的筷子，在水中的部分看起来向上弯折，如图所示，人眼在 C 点处看到筷子 B 点的像在位置 B′ 点。请画出 B 点的一条光线经水面折射后过 C 点的光路图。

18. 请用笔画线表示导线，将下图中的电灯、开关和插座接入家庭电路。

19. 如图所示的是一个双温电炉电路图。电路由两段阻值都为 44 Ω 的电阻丝 R 组成发热体，A 、 B 、 C 为三段引出线，单刀双掷开关接 A 为低温挡，接 B 为高温挡，且高温挡的功率为低温挡的 2 倍，试在图中框内画出两段电阻丝的连接图。

四、简答题（共1小题；共13分）
20. 我们洗澡、理发后常常会用电吹风吹干头发，如图。请你从此情景中找出一个与力、热或电有关的物理现象，并指出与该物理现象对应的物理知识（不得与示例重复）。
物理现象物理知识123

五、计算题（共2小题；共26分）
21. 小江家购入了支电子体温计，查阅说明书得知，电子体温计的探测器是热敏电阻，其阻值随着温度的变化而变化。小江买来一个热敏电阻，按照图甲所示连接电路，其中电源电压保持 6 V 不变，R0 为定值电阻，R 为热敏电阻。实验时，把 R 置于温控箱（甲图中虚线区域）内，闭合开关，调节温控箱温度，测出 R 在不同温度时的阻值，依据所测数据画出阻值随温度变化的图象（图乙）求：
（1）当温度为 42∘C 时，测得 R0 的两端的电压为 3 V，求 R0 阻值；
（2）当温度为 32∘C 时，求 R0 两端的电压；
（3）当温度为 37∘C 时，求电路的总电功率。

22. 用图甲所示的滑轮组运送货物上楼，每件货物重 100 N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象。
（1）动滑轮重为多少 N。
（2）当某次运送 3 件货物时，绳子的拉力 F 是多少 N。
（3）滑轮组的最大机械效率为多少?（不考虑绳重和摩擦）

六、综合应用题（共1小题；共13分）
23. 根据下表所列几种物质的密度值，回答下列问题：
（1）若取相同体积的四种物质，则 的质量最大，最大和最小的质量之比为 。
（2）若取相同质量的四种物质，则 的体积最大，最大和最小的体积之比为 。
答案
第一部分
1. B
2. D
3. B
【解析】闹市中，人们关紧门窗，可以在传播过程中减弱噪声，故A错误；公园里，游客听见鸟的鸣叫声，是声音靠空气传播的，故B正确；运动场上，同学们的呐喊声越大，声音传播的越远，声音传播速度与响度大小无关，故C错误；频率决定声音的音调。频率来描述物体振动的快慢，琴弦 H 比琴弦 L 每秒内振动次数多，说明其频率高，则此时 H 比 L 发出的声音的音调高，故D错误。
4. B
【解析】A．乒乓球台的高度大约是中学生身高的一半，在 80 cm 左右，故A不符合实际；
B．九年级物理课本的质量与一部手机的质量差不多，在 200 g 左右，故B符合实际；
C．人体正常体温不超过 37∘C，教室内气温不高于体温，不可能达到 48∘C，故C不符合实际；
D．中小学课间活动一般是 10 min，做一遍眼保健操的时间约 5 min，故D不符合实际。
5. C
【解析】两个完全相同的金属小球从 O 处静止释放，下落到 P 处，下落的高度相同，小球的质量相同，则小球的重力势能变化量相同，故A错误；
小球在食用油中下落的时间更长，则小球在食用油中的速度小，质量相同，小球在食用油中的动能小，故B错误；
小球的质量相同，重力相同，根据 P=Wt=Ght=Gv 可知，小球在食用油中重力做功慢，故C正确；
小球在运动过程中受到液体的阻力，克服阻力做功，机械能会变小，故D错误。
6. A
7. D
【解析】踢球时脚感到疼是因为物体间力的作用是相互的，①正确；踢出去的足球能继续向前飞行是由于足球具有惯性，②错误；足球在空中飞行时受到重力和空气阻力的作用，不受推力作用，③错误；空中飞行的足球，若它所受的力全部消失，由牛顿第一定律可知，将会做匀速直线运动，④错误；足球在空中飞行过程中，受到非平衡力作用，故其运动状态发生改变，⑤正确；足球最终停止在草坪上时处于静止状态，竖直方向上所受的重力和地面对它的支持力是一对平衡力，⑥正确；故正确的是①⑤⑥；故选D项。
8. C
9. D
10. D
【解析】由图可知灯 L1 、 L2 串联，用电器工作相互影响，无论 L1 还是 L2 断路，两灯都不发光，故AC错误；当开关闭合时，灯 L1 亮，灯 L2 不亮，电流表和电压表均有读数，故 L2 发生短路，L1 正常，故B错误，D正确。
11. B
12. D
13. C
【解析】由图可知，滑动变阻器与定值电阻并联，电压表测滑动变阻器两端电压，电流表 A 测干路电流，电流表 A1 测通过定值电阻的电流。
A.定值电阻阻值不变，两端电压不变，根据 I=UR 可知，通过定值电阻的电流也不变，即电流表 A1 的示 R 数不变，故A项错误；
B.由于并联电路，各支路两端电压相等，可知电压表 V 的示数不变，故B项错误；
CD.当滑片 P 向右移动时，滑动变阻器的阻值增大，通过的电流减小，根据并联电路：干路电流等于各支路电流之和，则电流表 A 的示数减小，所以 V 与 A 示数的比值变大，故C项正确，D项错误。
14. D
【解析】当滑片 P 移到 b 端时，电路为 R1 的简单电路，电压表的示数为电源的电压，此时滑动变阻器接入电路中的电阻为 0，两端的电压为 0，故B不正确；
由图象可知，电压表的示数为 6V 即电源的电压 U=6 V；
滑片 P 移到 a 端时，R1 与滑动变阻器的最大阻值串联，
由图象可知，滑动变阻器 R2 的最大阻值为 20 Ω，电压表的示数 U1=2 V，
∵ 串联电路中总电压等于各分电压之和，
∴ 滑动变阻器两端的电压：
U2=U−U1=6 V−2 V=4 V，
∵ 串联电路中各处的电流相等，
∴U1R1=U2R2，即 2 VR1=4 V20 Ω，
解得：R1=10 Ω，故A不正确；
R1 消耗的功率：
P1=U12R1=(2 V)210 Ω=0.4 W，故C不正确；
由图象可知，当滑片 P 移到中点即 R2ʹ=10 Ω 时，U1ʹ=3 V，
通过 R1 的电流：I1=U1ʹR1=3 V10 Ω=0.3 A，故D正确．
第二部分
15. （1） 左
【解析】天平时要放在水平台上或水平桌面上，先将游码移到标尺左端零刻线处，然后调节横梁两端的平衡螺母，使指针在分度盘的中央刻线处（或指针在中央刻线处左右摆动的幅度相同）可表示天平平衡。若指针指在分度盘的中央的右侧，应将平衡螺母向其反方向调节，故将平衡螺母向左调节。
（2） 175.8
【解析】天平测量质量读数时，右盘砝码的质量加上游码所对应的刻度值就等于左盘的物体的质量，游码在标尺上读数时，以游码左侧边缘所对刻度为准。游标卡尺分度值为 0.2 g，此时示数为 0.8 g。故矿石的质量 m=100 g+50 g+20 g+5 g+0.8 g=175.8 g
（3） 2.5×103
【解析】根据 ρ=mV 可知，矿石密度 ρ=mV=175.8 g70 cm3≈2.5 g/cm3=2.5×103 kg/m3。
（4） ρ水m1m3−m2
【解析】根据实验步骤可知，取出矿石后加入的水的体积 V水 等于矿石的体积 V，而加入的水的质量 m水=m3−m2，故根据 ρ=mV 可知，V=V水=m水ρ水=m3−m2ρ水，而矿石密度 ρ=mV=m1V=m1m3−m2ρ水=ρ水m1m3−m2。
（5） 偏小
【解析】实验步骤④中矿石拿出来后带了一部分水，则取出矿石后加入的水的体积会偏大（等于矿石的体积与带出的水的体积之和），即测量得到矿石体积大于矿石的实际体积，而质量测量结果准确，故根据 ρ=mV 可知，将导致测量密度偏小。
16. （1） B；ef
（2） 3；电源电压为 6 伏，当电压表的示数为 2.0 伏时，根据串联电路电压的规律，小灯泡的电压为 6伏−2伏=4伏，小灯泡正常发光；0.96
第三部分
17.
【解析】在图中 B′ 点是 B 点的像，光由 B 点发出，经水面射入空气中时发生折射，折射角大于入射角，射入 C 点。B′ 就在折射光线的反向延长线上。答案如图：
18.
【解析】首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
19.
【解析】由题知，两电阻的阻值相同，高温挡的功率为低温挡的 2 倍，电源电压一定，由 P=U2R 可知，高温挡电阻是低温挡电阻的 12，
所以，高温时只有一段电阻丝接入电路，低温时两段电阻丝串联即可满足要求，
注意单刀双掷开关接 A 为低温挡，接 B 为高温挡。
第四部分
20. 物理现象物理知识1电吹风吹出的风使头发飘起来力可以改变物体的运动状态2电吹风会发热电能转化为内能3湿头发很快变干提高温度、加快空气流动,使水分蒸发加快
【解析】（1）物理现象：电吹风吹出的风使头发飘起来；物理知识：力可以改变物体的运动状态；
（2）物理现象：吹风机内吹出热风；物理知识：电能转化为内能；
（3）物理现象：湿头发很快变干；物理知识：提高温度、加快空气流动，使水分蒸发加快。
第五部分
21. （1） 400 Ω
【解析】由图乙可知，当温度为 42∘C 时，电阻 R 的阻值为 400 Ω，R0 两端的电压为 3 V，则 R 两端的电压为 UR=U−UR0=6 V−3 V=3 V。
通过 R 的电流为 I=URR=3 V400 Ω=7.5×10−3 A。
R0 与 R 串联，电流相等，则 R0 的阻值 R0=UR0I=3 V7.5×10−3 A=400 Ω。
（2） 2.4 V
【解析】由图乙可知，当温度为 32∘C 时，电阻 R 的阻值为 600 Ω，R0 与 R 串联，此时电路中的电流为 Iʹ=UR0+R=6 V600 Ω+400 Ω=0.006 A。
R0 两端的电压 UR0=IʹR0=0.006 A×400 Ω=2.4 V。
（3） 0.04 W
【解析】由图乙可知，当温度为 37∘C 时，电阻 R 的阻值为 500 Ω，此时电路中的总电阻 R总=R+R0=500 Ω+400 Ω=900 Ω。
由 P=U2R 得电路的总功率 P=U2R总=(6 V)2900 Ω=0.04 W。
22. （1） 100 N
【解析】由乙图知，当 G=100 N 时，η=50%
η=W有用W总=W有用W有用+W额=GhGh+G动h=GG+G动，
即：50%=100 N100 N+G动，
解得：G动=100 N
（2） 200 N
【解析】当运送 3 件货物，Gʹ=3×100 N=300 N，
由甲图知，滑轮组由 2 段绳子承担物重，
所以 F=12(Gʹ+G动)=12×(300 N+100 N)=200 N
（3） 80%
【解析】滑轮组的机械效率随重力的增大而增大；观察图可知，当运送四件货物时，重力 G=400 N 时，滑轮组的机械效率最大；
不考虑绳重和摩擦时，绳子自由端的拉力：
Fʹ=12(Gʹ+G动)=12×(400 N+100 N)=250 N；
因为 η=W有用W总=GhFs=GhFnh=GnF，
所以该滑轮组的最大机械效率：
ηʹ=GʹnFʹ×100%=400 N2×250 N×100%=80%。
第六部分
23. （1） 水银；34:1
【解析】由 ρ=mV 得 m=ρV，由此可知：当体积一定时，质量与物体的密度成正比，密度大的质量大；所以取相同体积的四种物质，则水银的质量最大、松木的质量最小，最大和最小的质量之比：m最大:m最小=m水银:m松木=ρ水银:ρ松木=13.6×103 kg/m3:0.4×103 kg/m3=34:1。
（2） 松木；34:1
【解析】由 ρ=mV 得 V=mρ，由此可知：当质量一定时，体积与物体的密度成反比，密度大的体积小；所以取相同质量的四种物质，则松木的体积最大、水银的体积最小，最大和最小的体积之比：V最大:V最小=V松木:V水银=ρ水银:ρ松木=13.6×103 kg/m3:0.4×103 kg/m3=34:1。
